学习solid works第六课------特征学习

一、拉伸凸台基体

1、拉伸凸台

1. 先绘制一个草图，然后点击特征，拉伸凸台基体，默认是从基准面开始拉伸的，可以设置拉伸长度。


2、薄壁

1. 在步骤1画的实体的一个平面上，再画一个轮廓用于展示薄壁。

• 点击绘制草图，选择实体的一个平面做为基准面

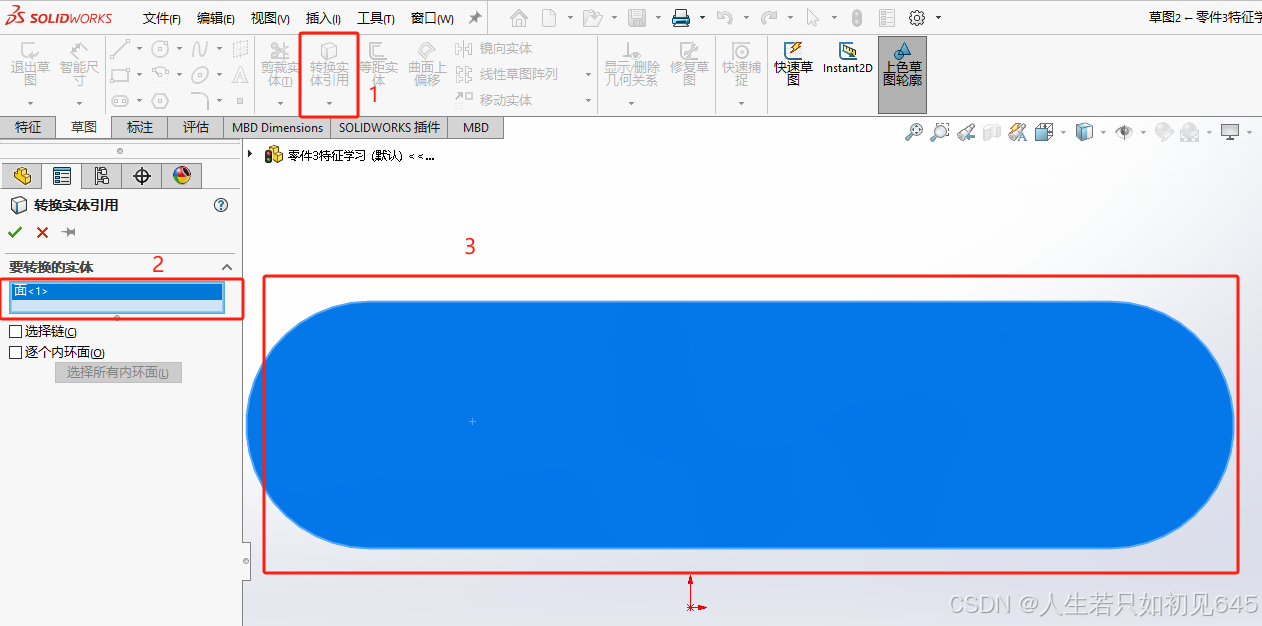

• 点击转换实体引用，然后选择实体的平面，然后确认，自动生成一个轮廓。

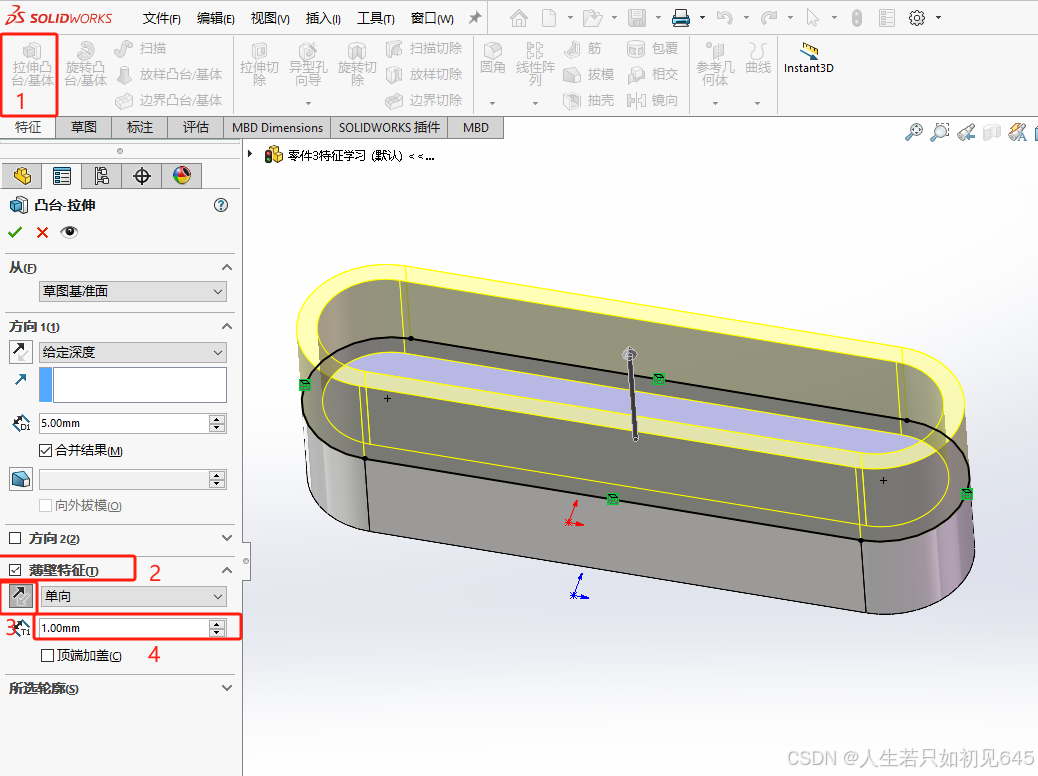

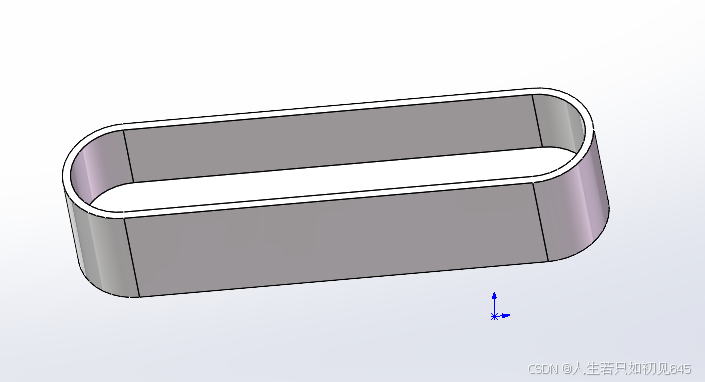

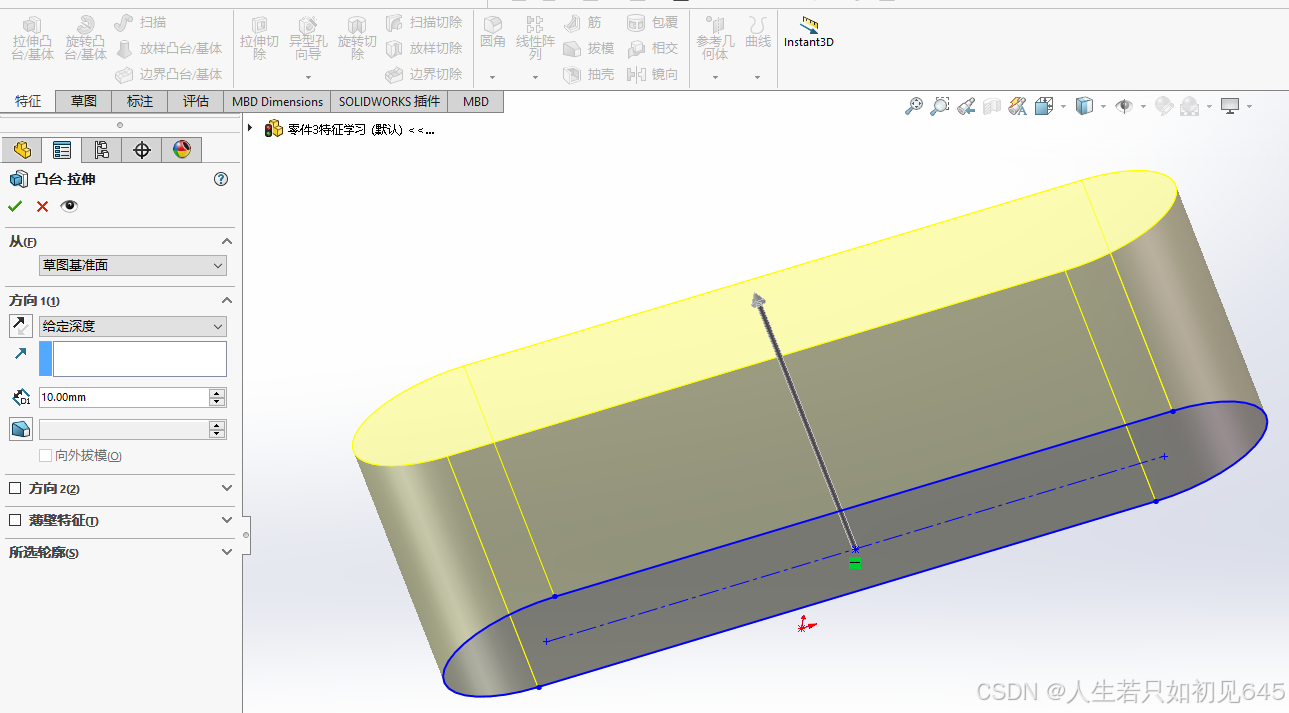

2. 点击特征，拉伸凸台基体，在薄壁特征前面打勾，点击单向，改变方向使得向内延申，再设置薄壁厚度，最后确定即可生成一个薄壁。


• 高度也可以按照需要设置所需的高度，然后确认生成。

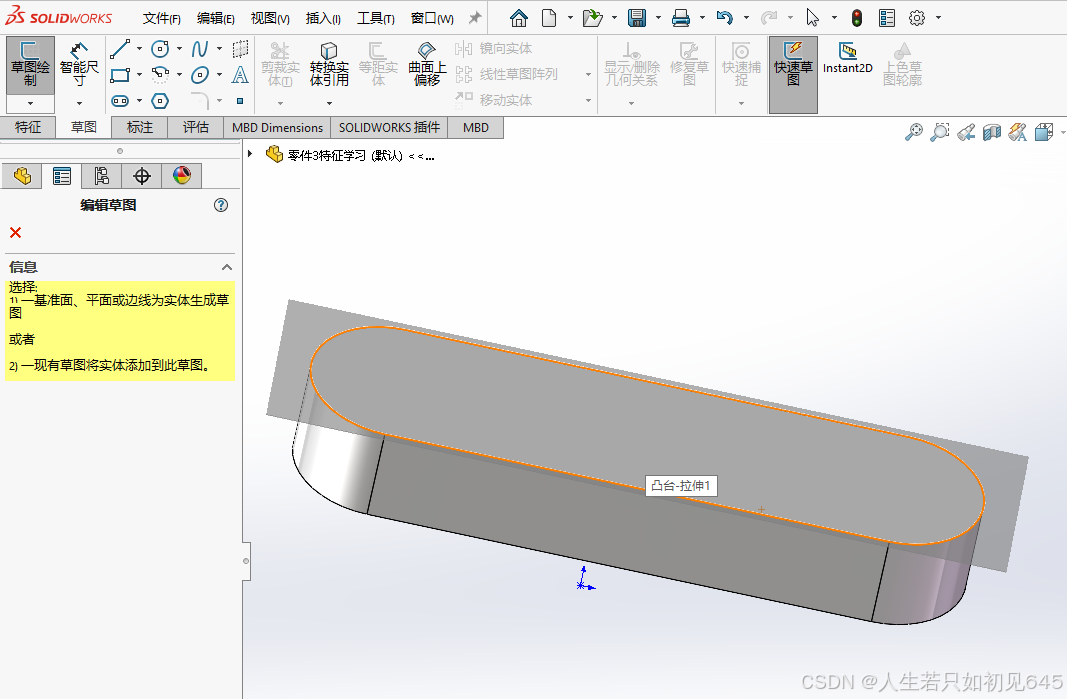

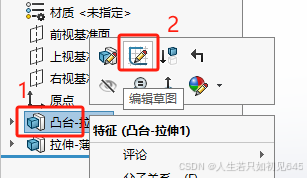

3. 修改草图尺寸，右击凸台拉伸选项，选择编辑草图，可以修改草图的尺寸。


• 修改草图的尺寸，相对应的凸台还有薄壁也会跟随尺寸变化。说明我们修改设计树，会使往后的特征跟随修改


二、拉伸切除

• 拉伸切除就是用草图去切除实体的功能。

1、绘制草图

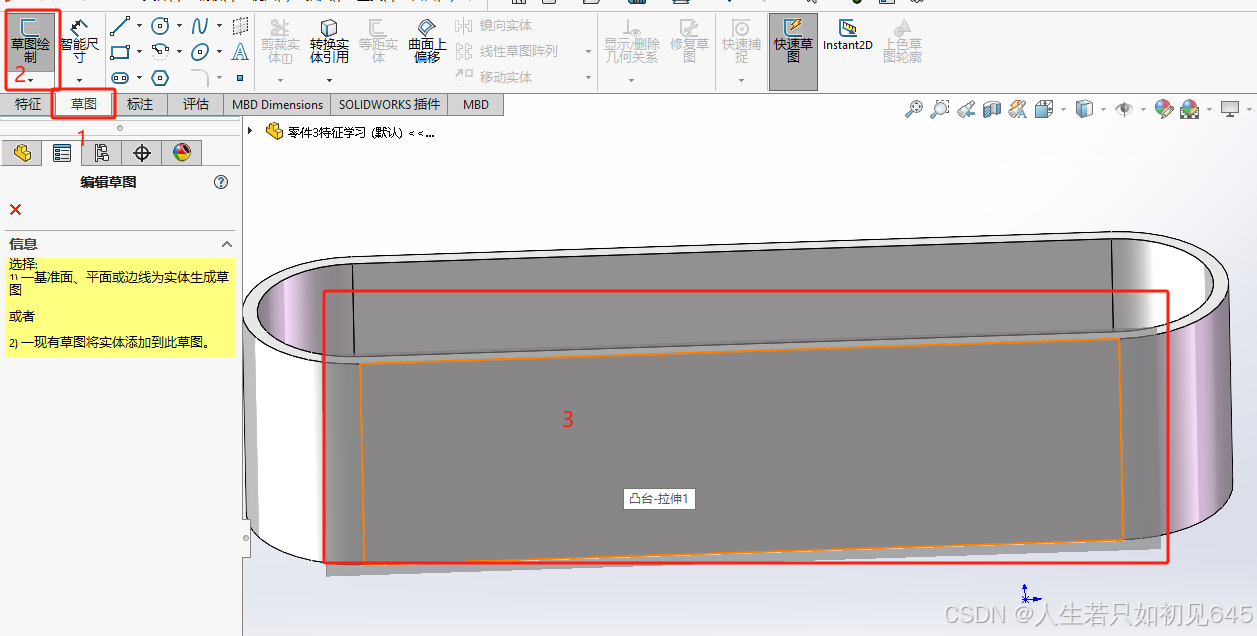

1. 点击草图，绘制草图，选择实体的侧面做为基准面。

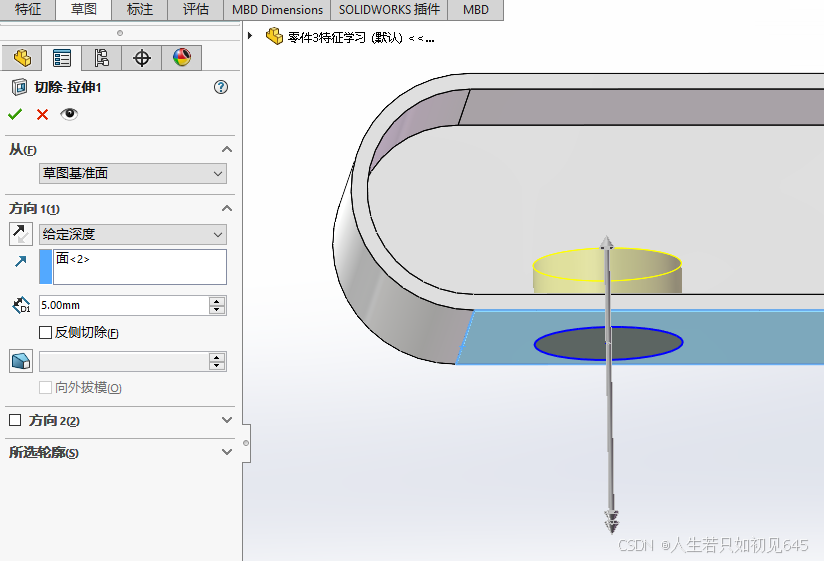

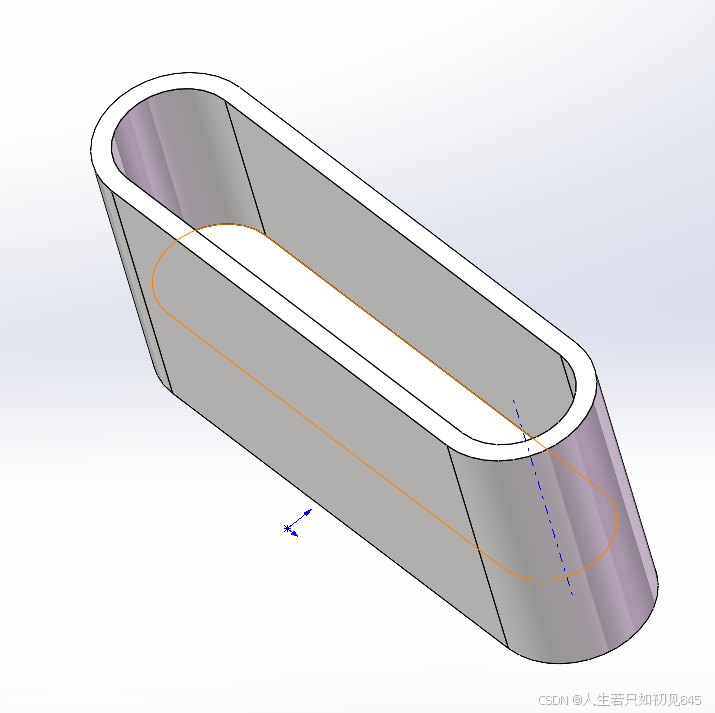

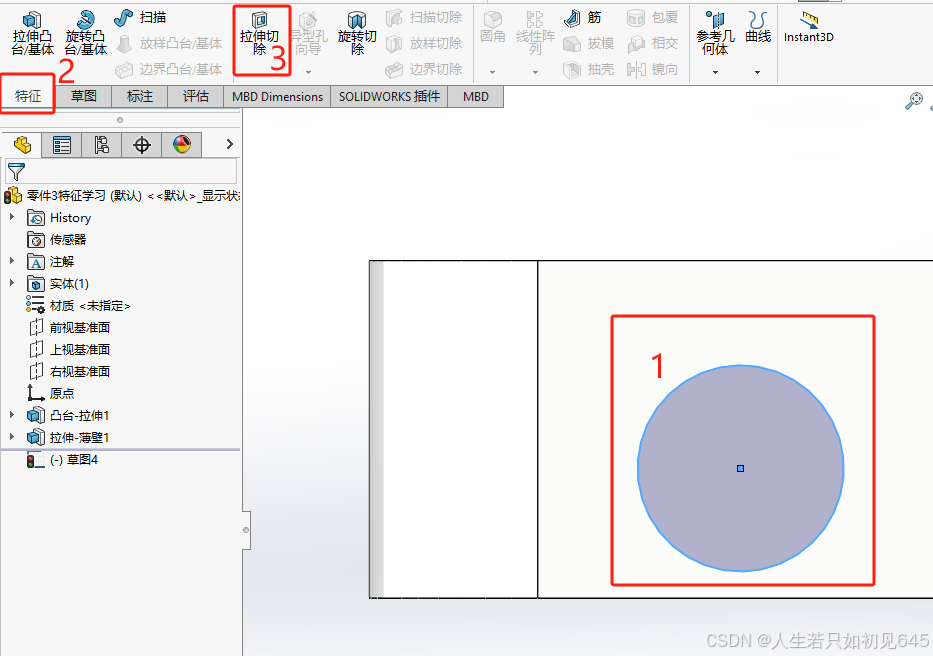

2. 在草图中画一个圆，然后点击特征再点击拉伸切除。


• 再选择深度，方向等参数即可。


2、切除

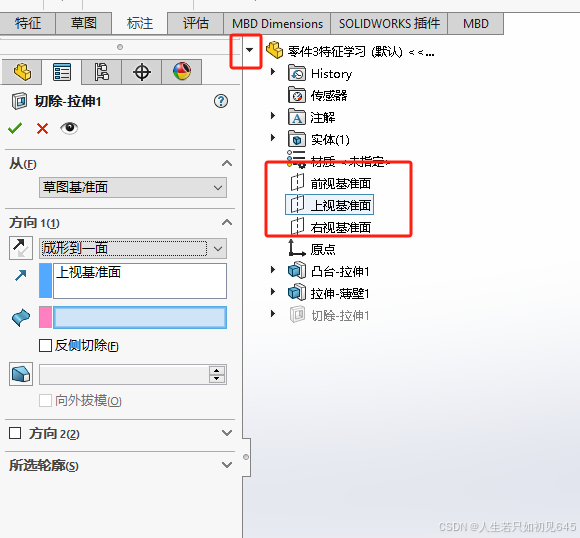

1. 可以选择拉伸切除到基准面，左面被项目管理页面遮挡住设计树，我们可以点击零件窗口左上角的小三角形打开设计树，就可以看到选择基准面。

2. 绘制基准面。

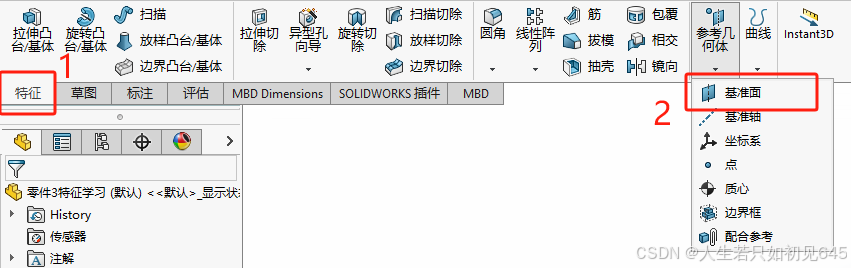

• 除了选择现有的基准面，我们也可以自己创建一个基准面。点击特征→参考几何体→基准面

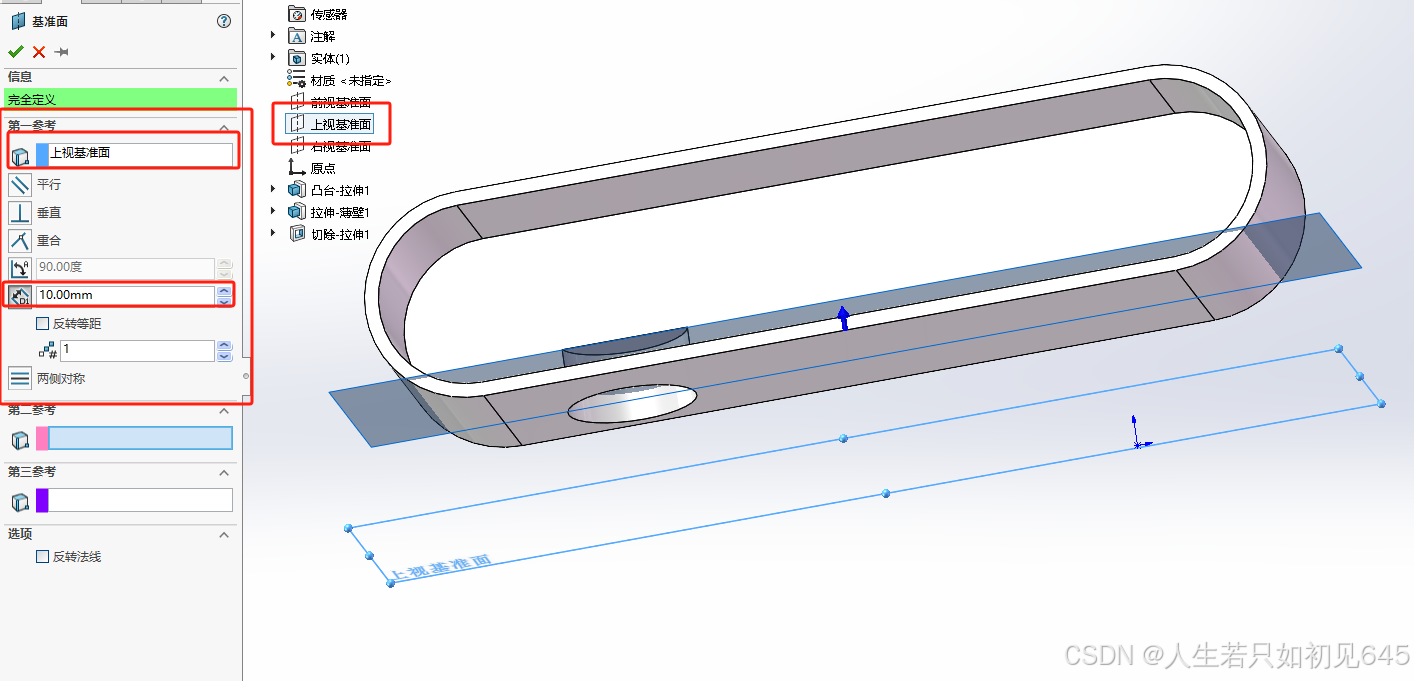

• 三个参考因素，我们第一参考面选择上视基准面，偏移距离输入10mm，这样就在离上视基准面10mm的地方创建一个基准面了。

• 我们创建的基准面在零件视图中是可见的，我们可以右击建立的基准面，选择隐藏。基准面就变成不可见。同理，我们也可以将原有的三大基准面变成可视的或者隐藏。

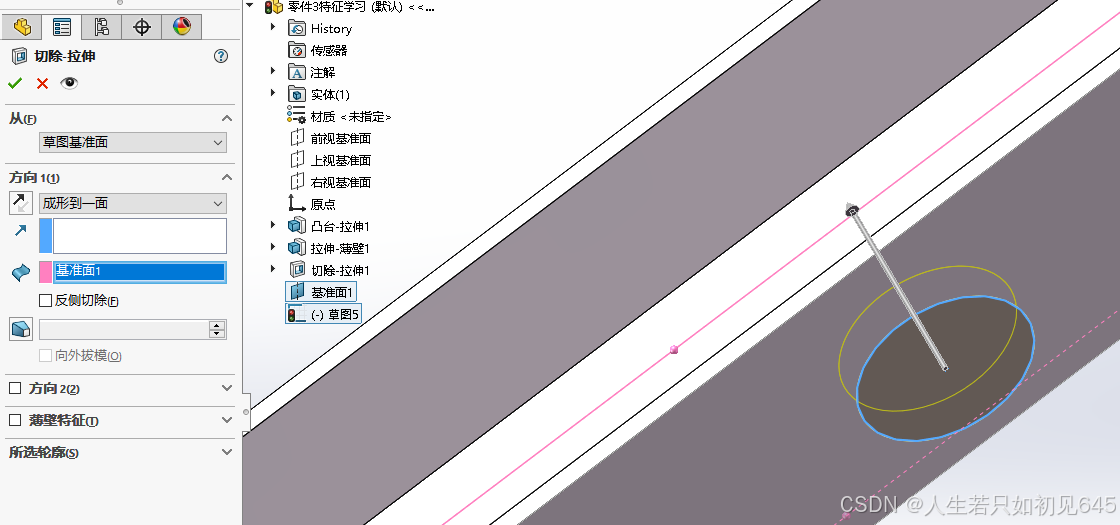

3. 切除到我们绘制的基准面。我们继续在零件的侧面绘制一个圆，然后拉伸切除，深度选择成形到一面，然后选择我们创建的基准面，这样就可以切除到我们自己的基准面了。


三、扫描与螺旋线

1、扫描轮廓扫描成型

1.画圆

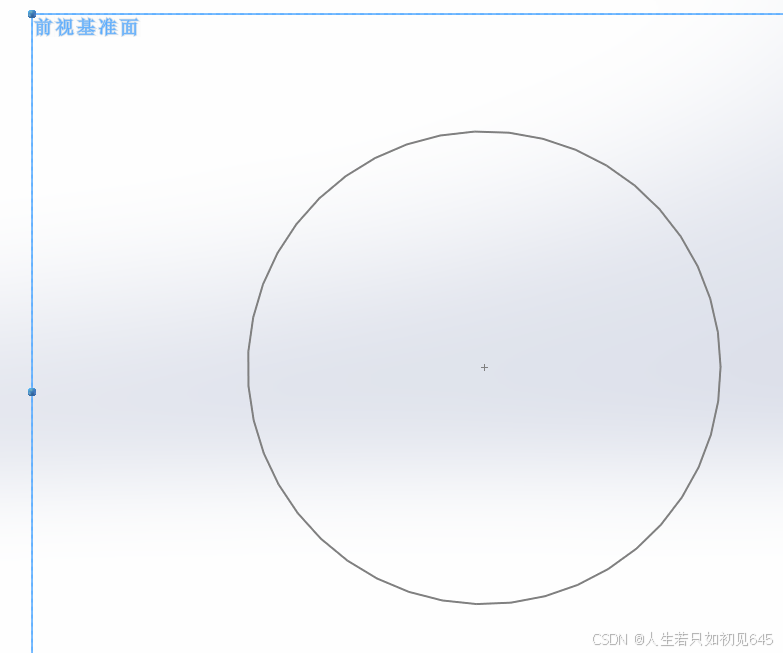

• 在前视基准面画一个圆。


2.画折线

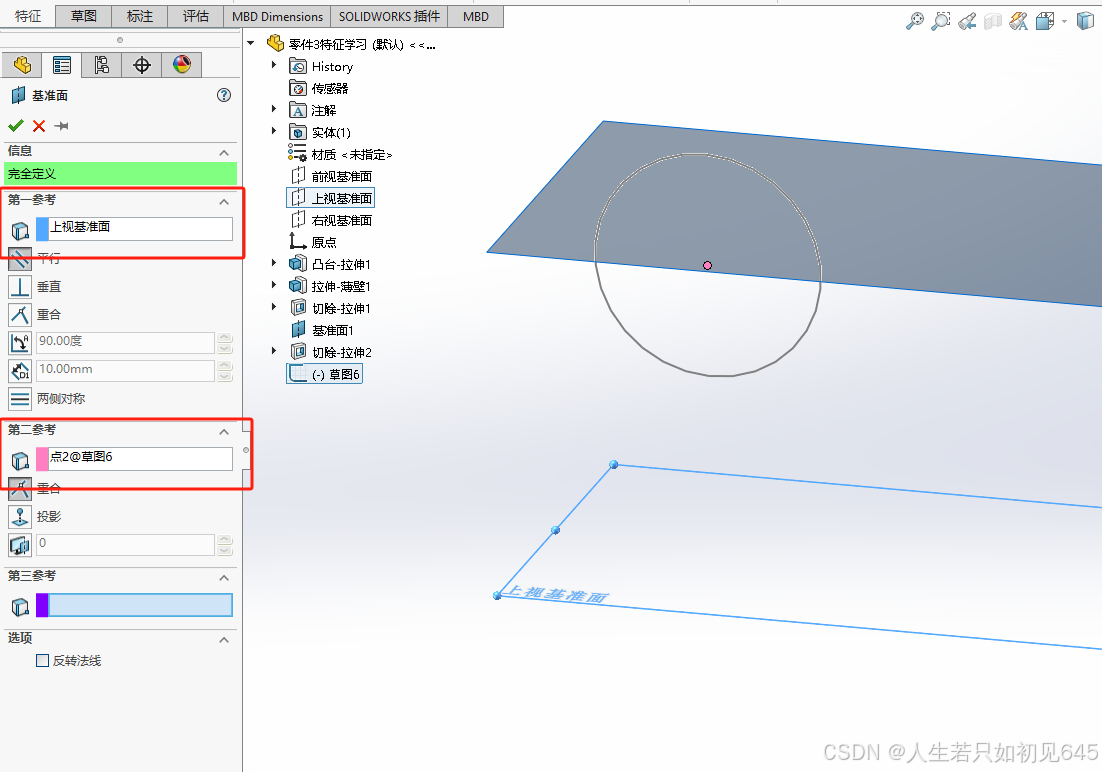

• 创建一个基准面垂直与前视基准面并且经过圆心。第一参考选择上视基准面（因为上视基准面与前视基准面垂直），第二参考选择圆心（因为我们要经过圆心）。

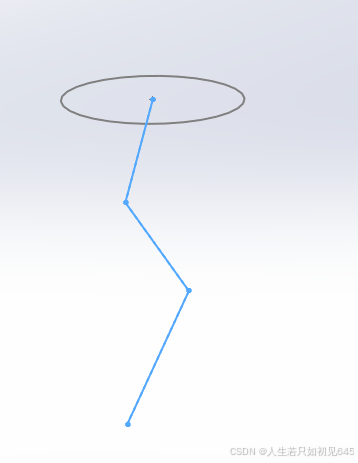

• 在新建的基准面上画一条从圆心开始的折现。


3.扫描

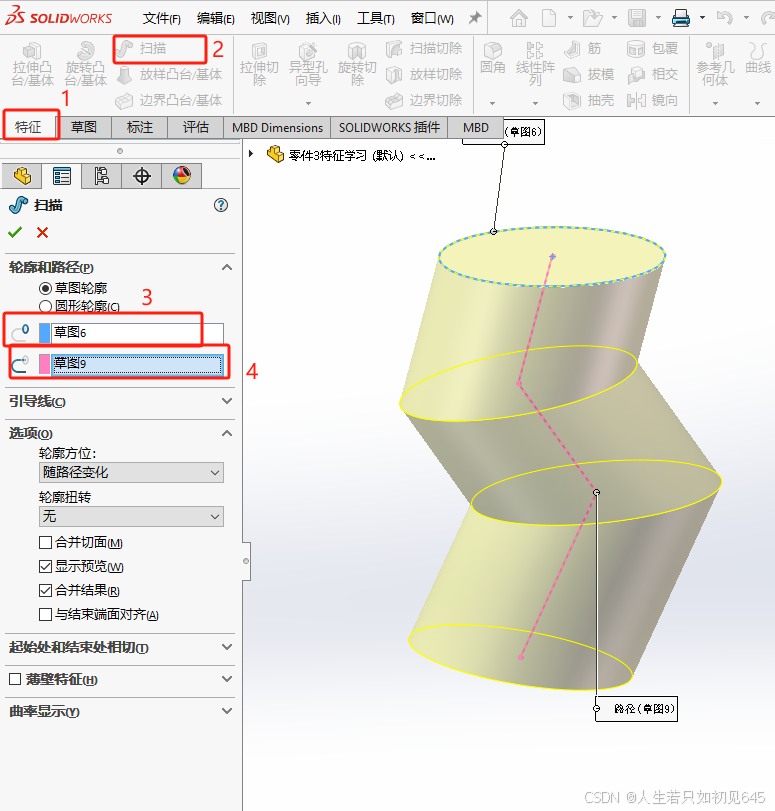

• 点击特征→扫描，然后轮廓选择圆，路径选择折线。


2、圆形轮廓扫描成型

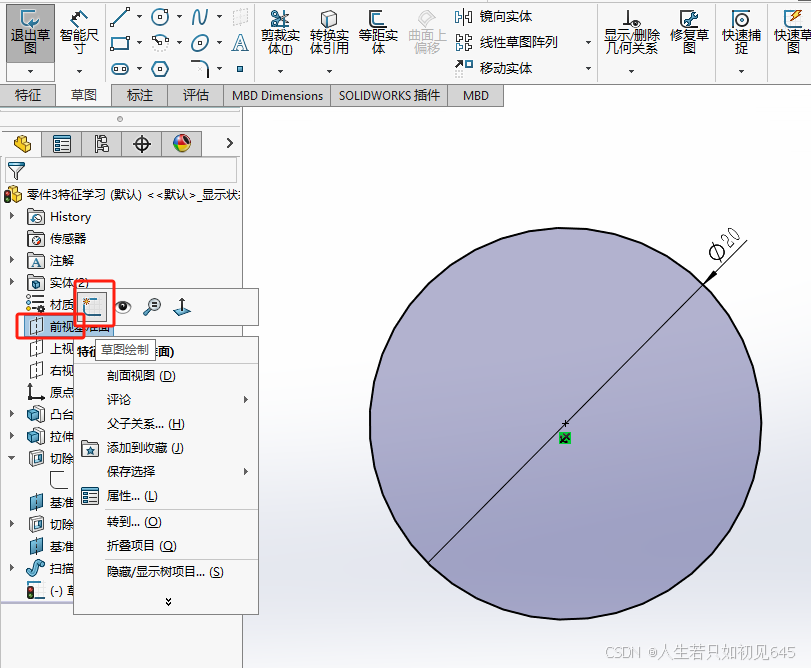

1.在前视基准面画一个直径为20mm的圆，提交退出草图绘制。

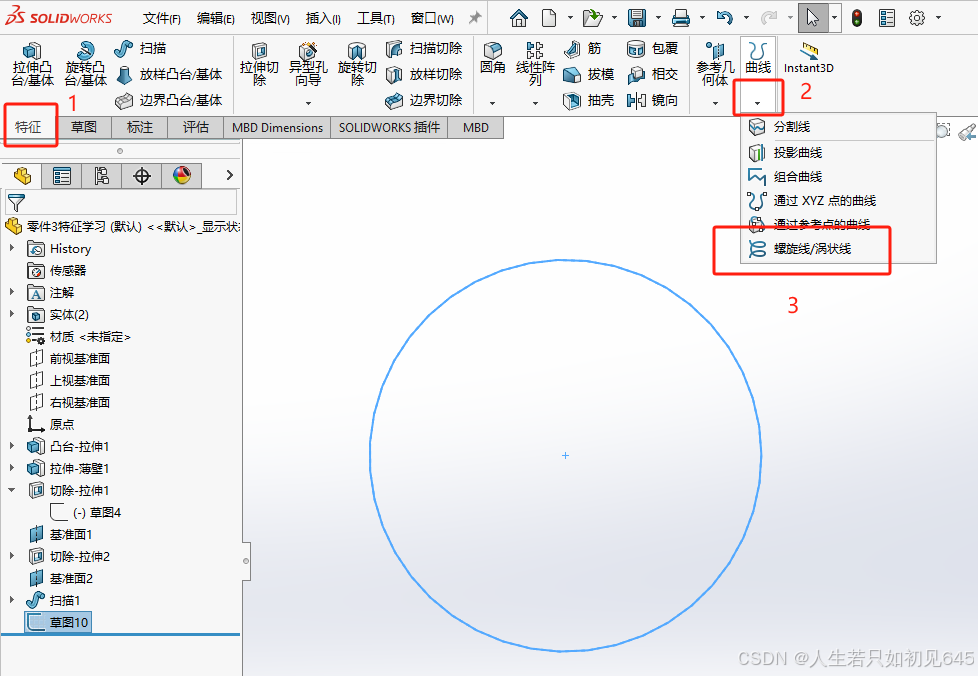

2.在特征栏中点击曲线的下拉按钮，选择螺旋线，再点击画好的圆。

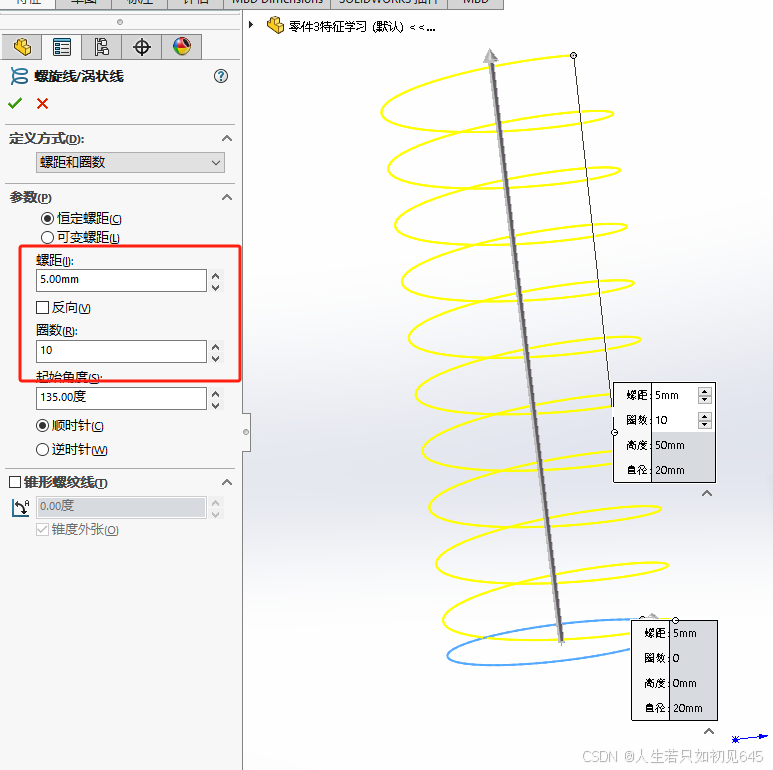

3.参数设置中螺距选择5mm，圈数选择10，再点击确定。

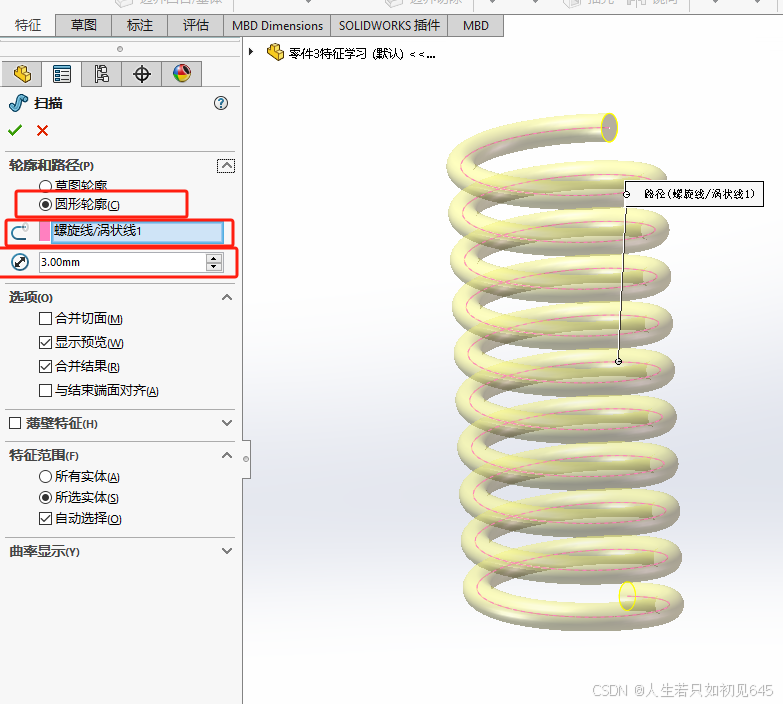

4.圆形轮廓扫描，轮廓圆形轮廓，路径选择螺旋线，直径输入3mm，点击确定生成弹簧。

四、旋转凸台

一、绘制水杯

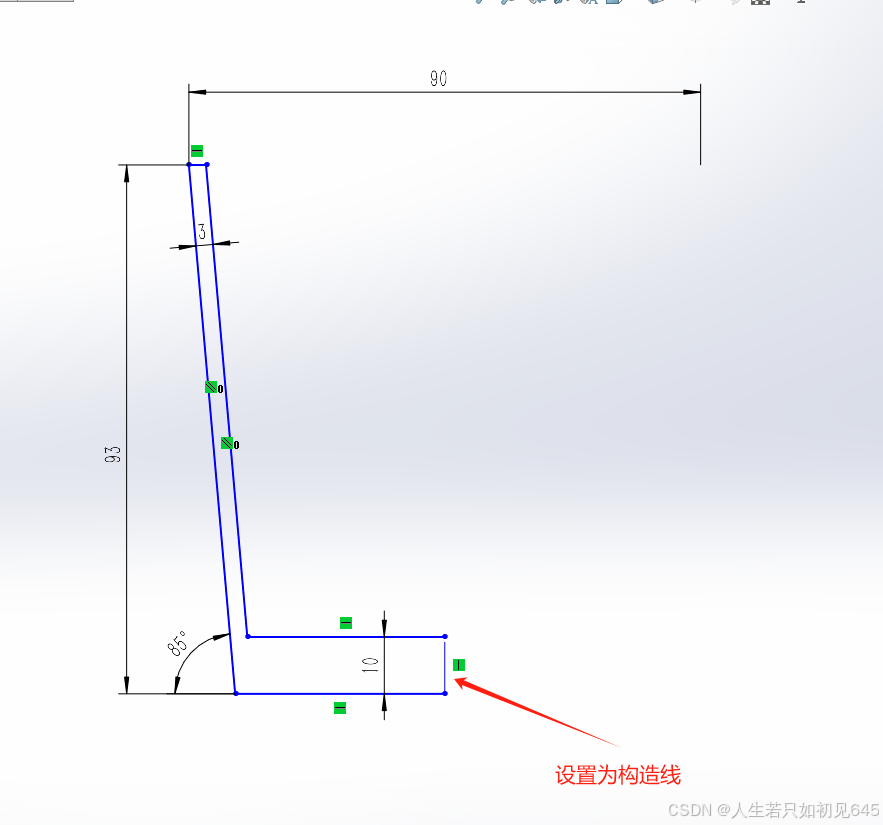

1、绘制草图，草图如下

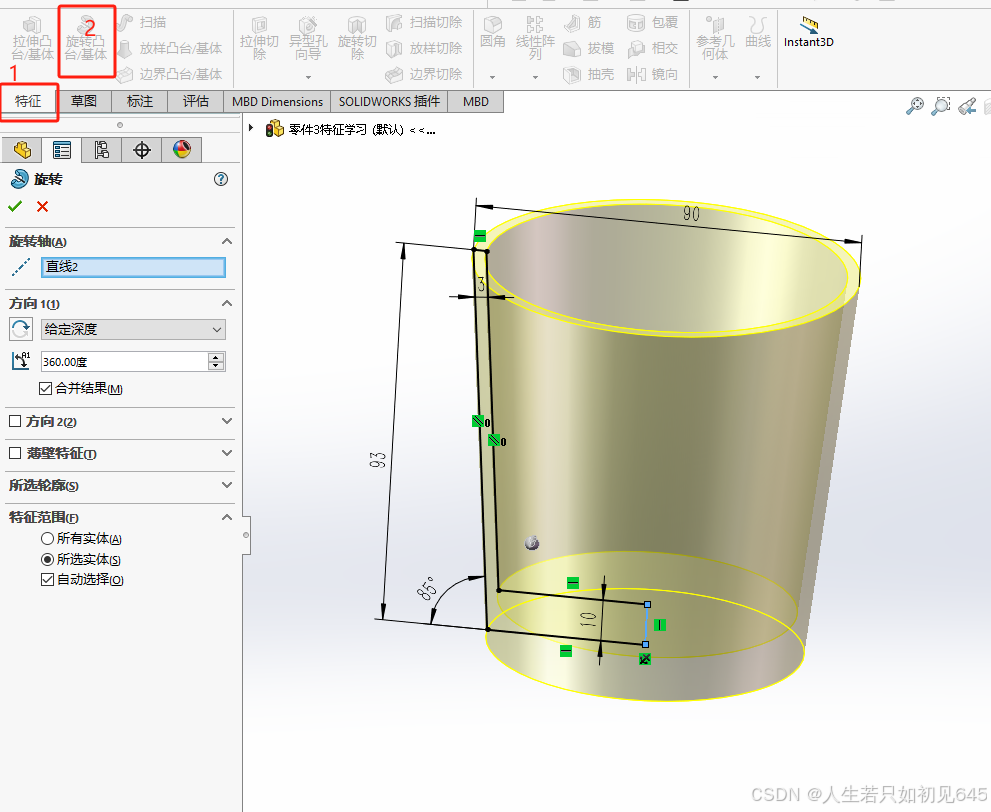

2、旋转凸台，在特征栏中，点击旋转凸台，自动出现黄色预览实体，因为我们将其中一条线设置为构造线，所以系统默认将构造线做为旋转轴。

二、绘制螺丝

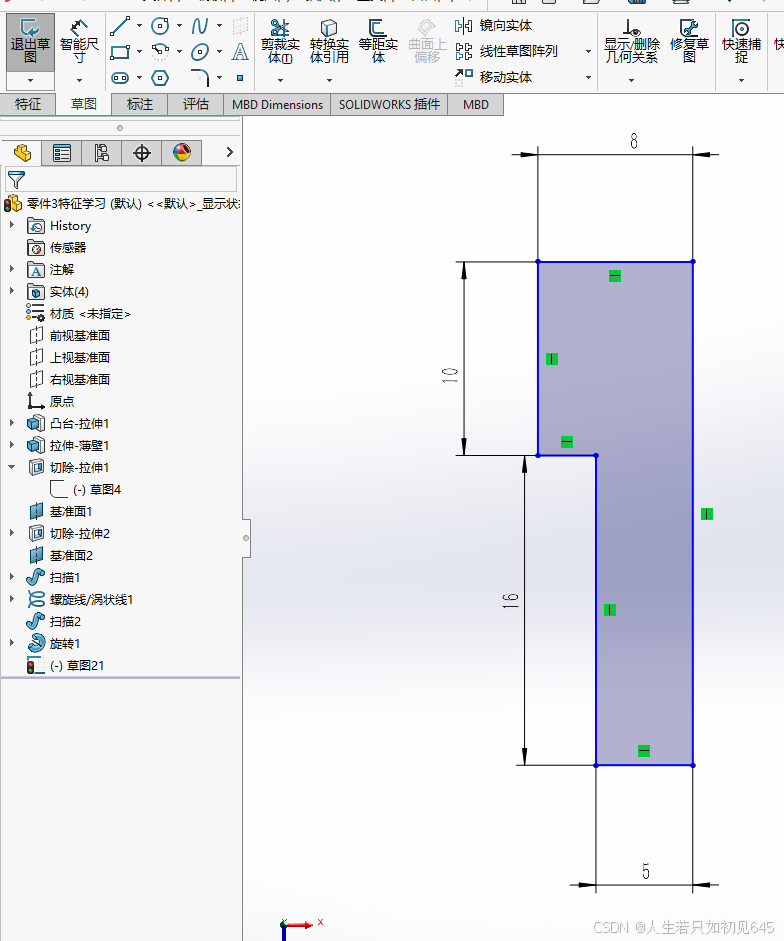

1.绘制草图，这次我们不设置构造线，草图如下

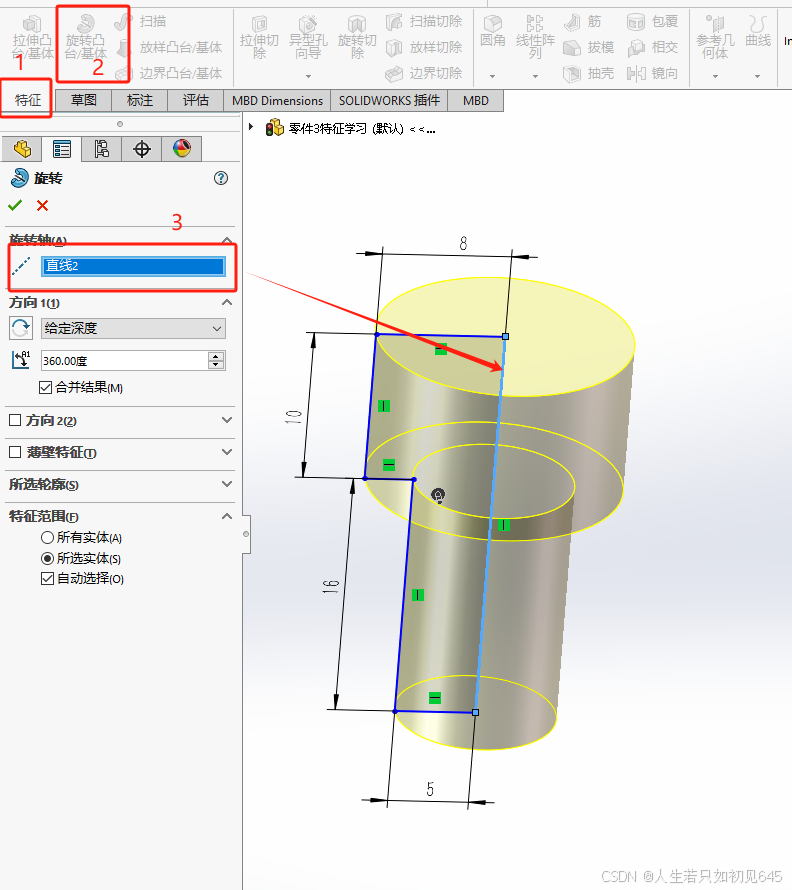

2.旋转凸台，在特征栏中选择旋转凸台，旋转轴选择右侧的线。

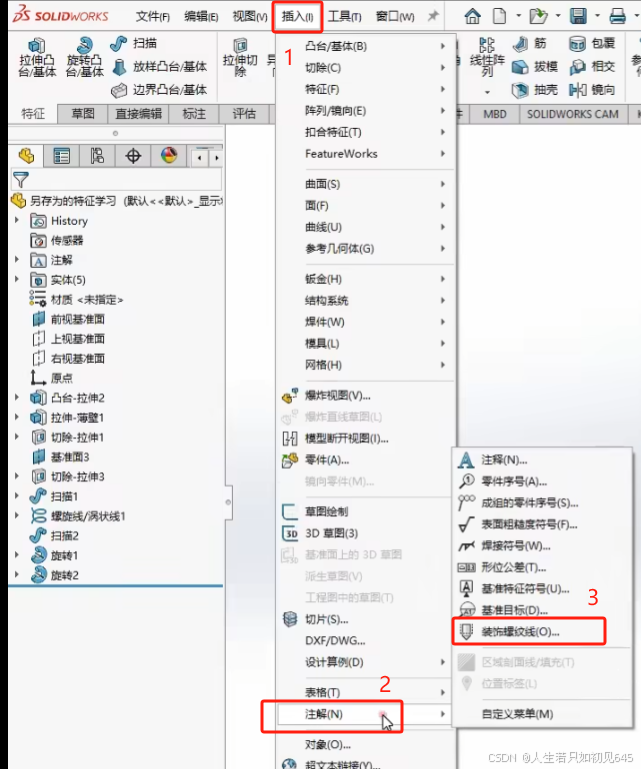

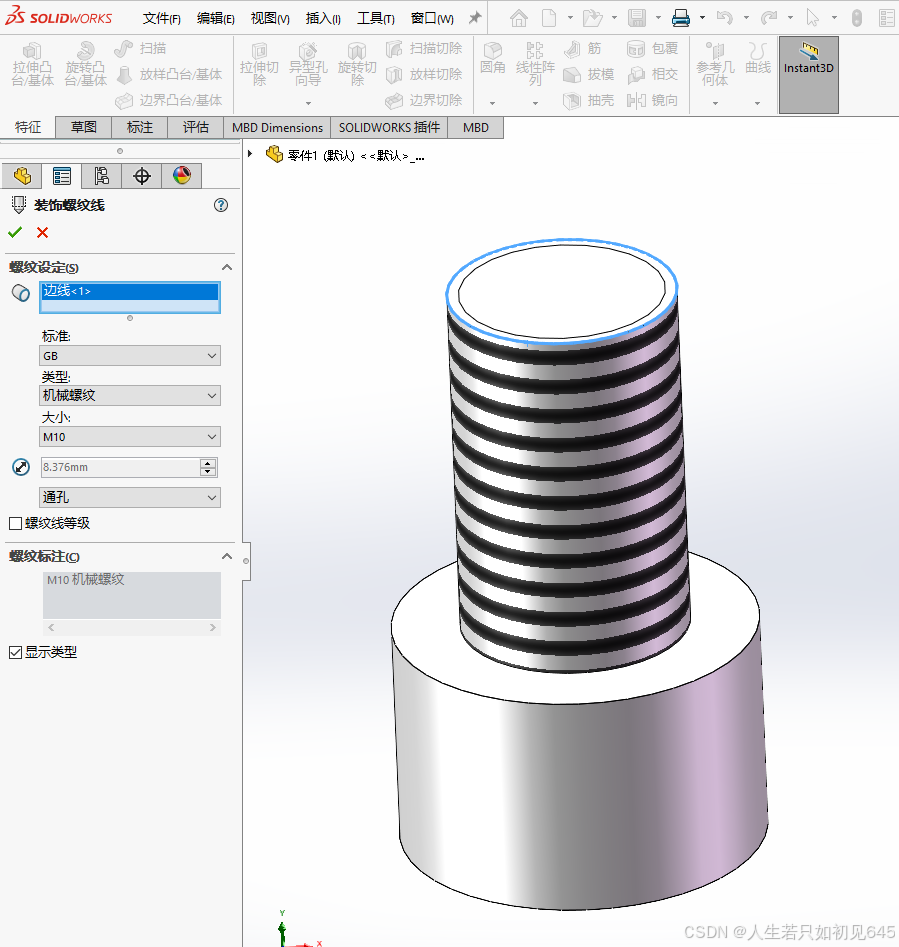

3.装饰螺纹线，点击插入→注释→装饰螺纹线

五、倒角、圆角

一、倒角

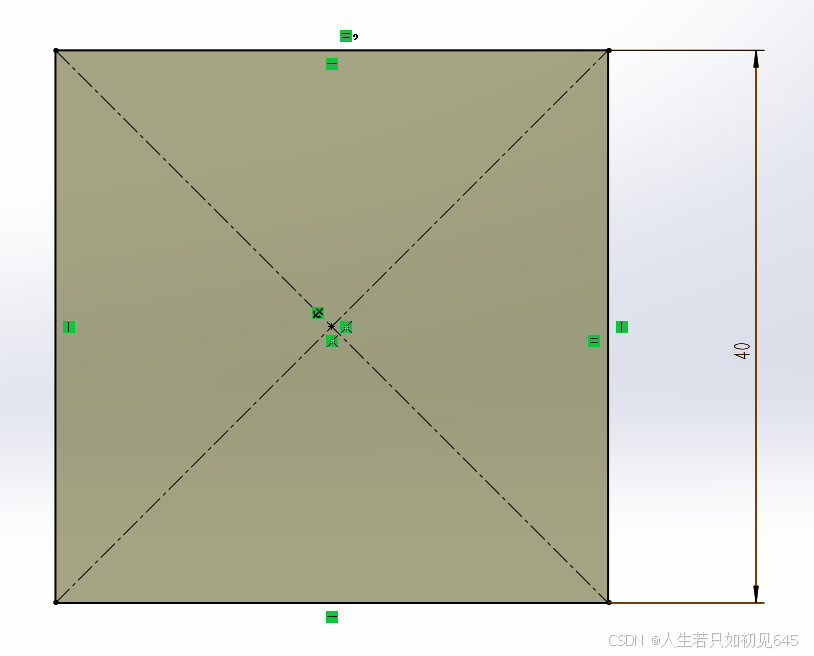

1.绘制草图，如下

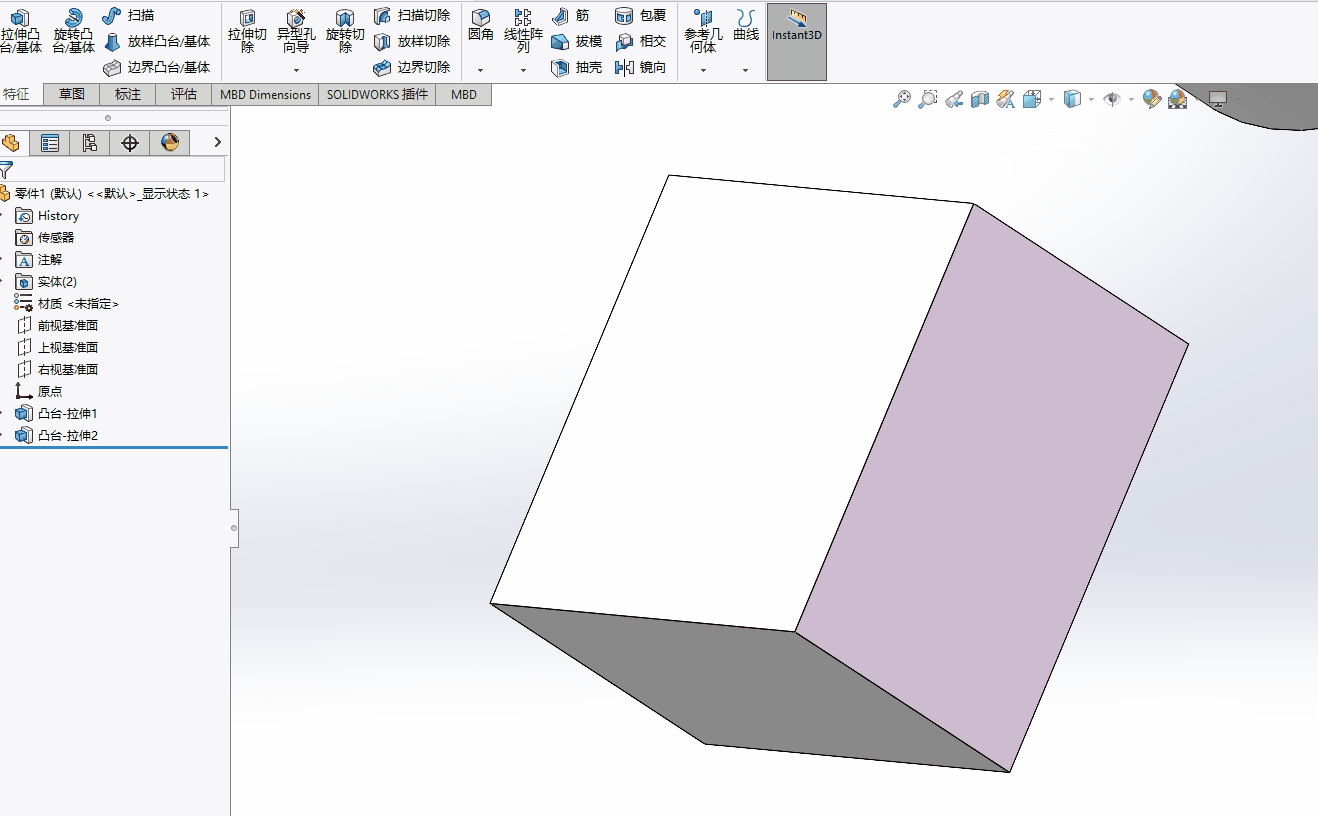

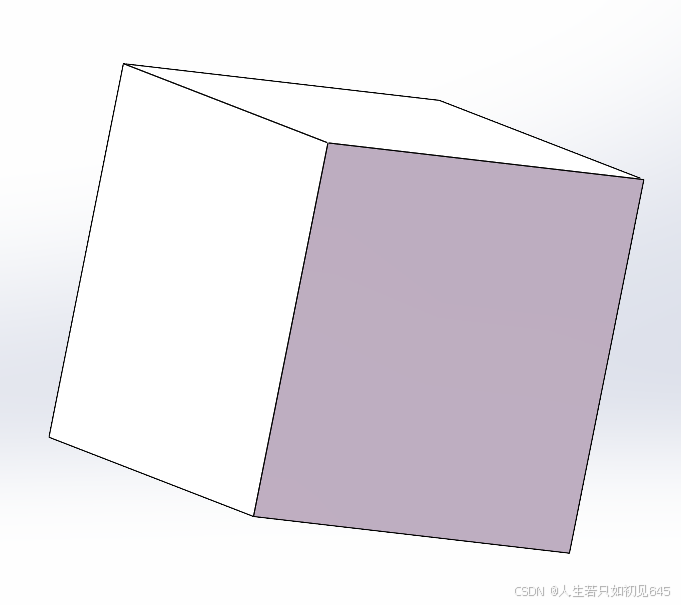

2.拉伸凸台成为正方体

3.添加倒角

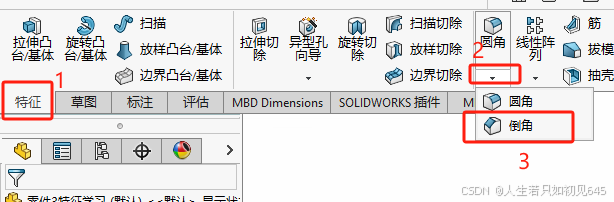

• 特征栏中的圆角倒角按钮。

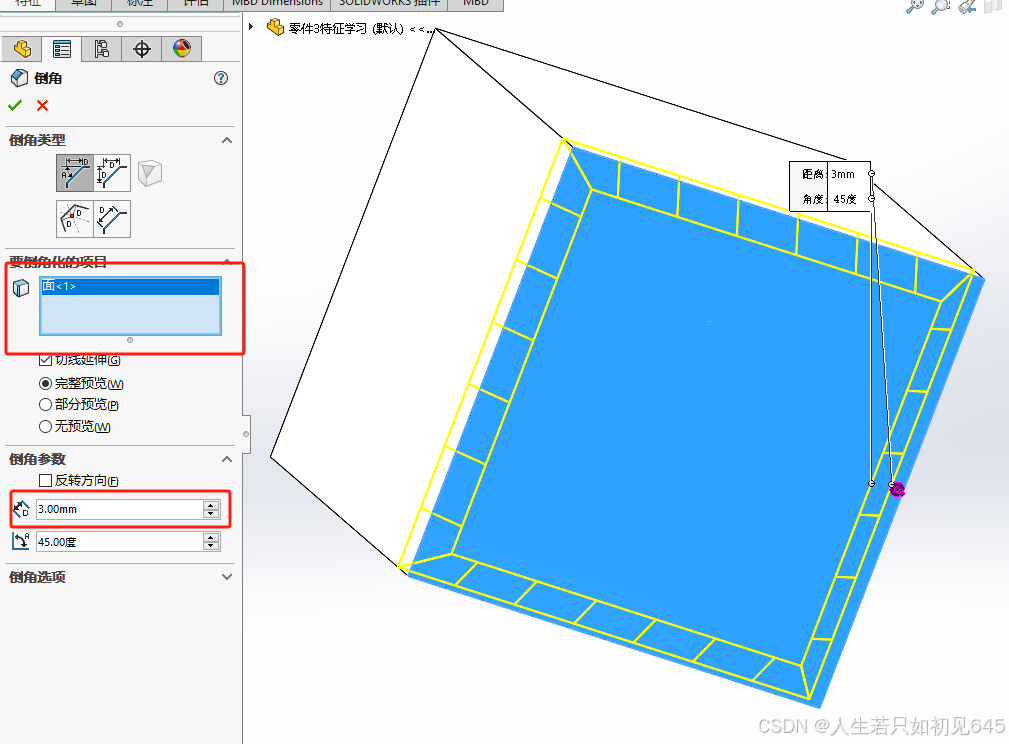

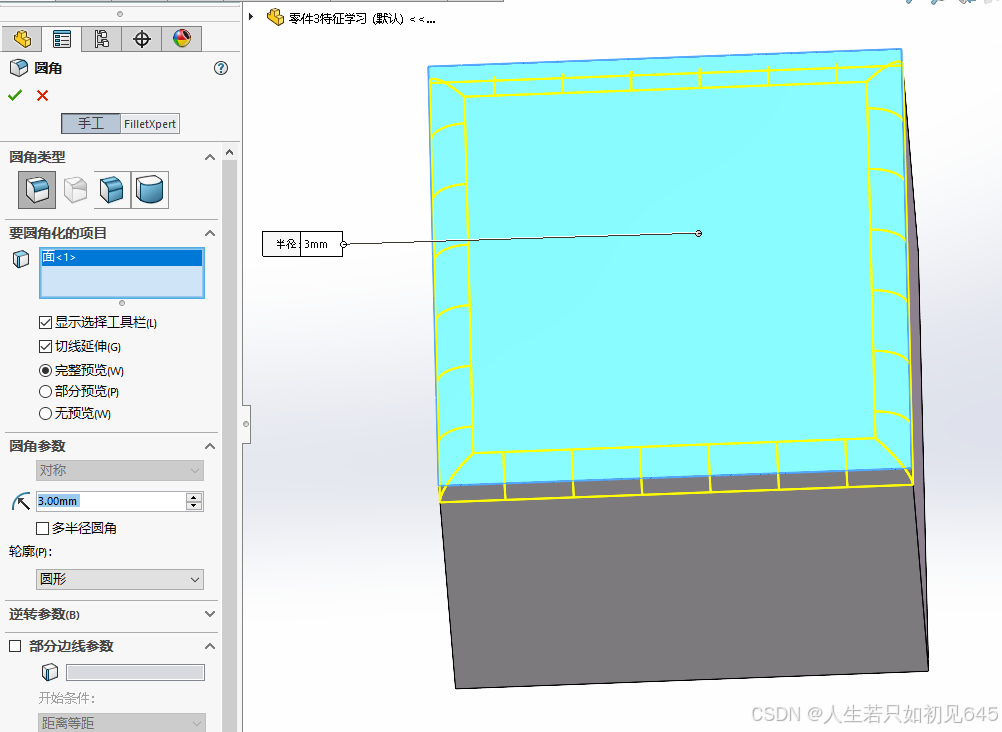

• 选择倒角的边，或者面，选择类型，大小，均可自行尝试


二、圆角

• 圆角跟倒角相似，自行尝试


六、异形孔导向

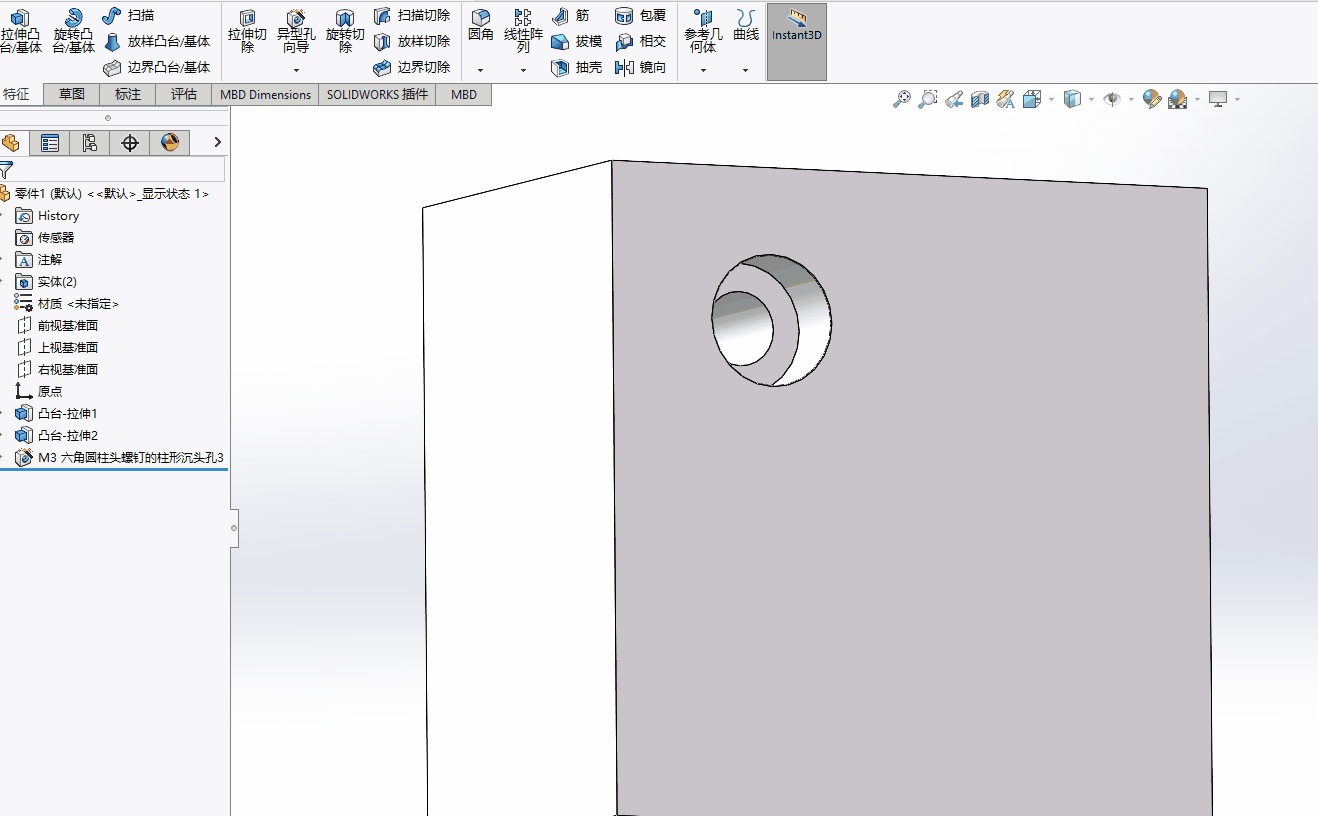

• 特征→异形孔导向→选择孔类型→选择标准GB（国标）→选择孔类型（常用内六角圆柱头）→选择大小→选择位置→点击需要开孔的面→放置孔→标注距离尺寸

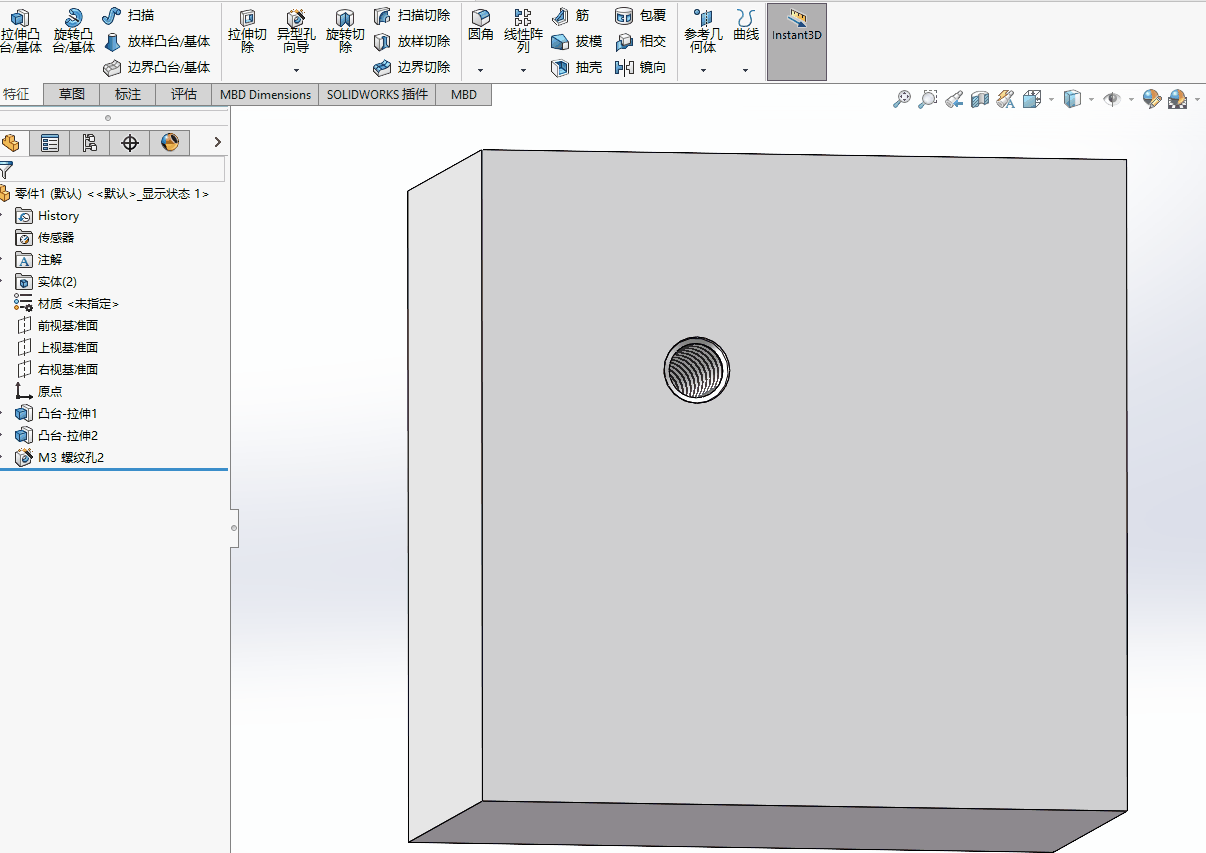

• 放置螺丝孔会自动帮我们生成螺纹


七、线性阵列

• 将某个特征或者点、面按照设置方向阵列，特征→线性阵列
