戴维南（宁）定理

一、概念

戴维南定理（又译为戴维宁定理）又称等效电压源定律。戴维宁定理（Thevenin's theorem）：含独立电源的线性电阻单口网络N，就端口特性而言，可以等效为一个电压源和电阻串联的单口网络。电压源的电压等于单口网络在负载开路时的电压uoc；电阻R0是单口网络内全部独立电源为零值时所得单口网络N0的等效电阻。

uoc 称为开路电压。Ro称为戴维南等效电阻。在电子电路中，当单口网络视为电源时，常称此电阻为输出电阻，常用Ro表示；当单口网络视为负载时，则称之为输入电阻，并常用Ri表示。电压源uoc和电阻Ro的串联单口网络，常称为戴维南等效电路。

二、应用戴维南定理的基本步骤

1、将待求支路取走。

2、求开路电压Uoc。（开路之间电流为0）（灵活运用KVL,KCL）

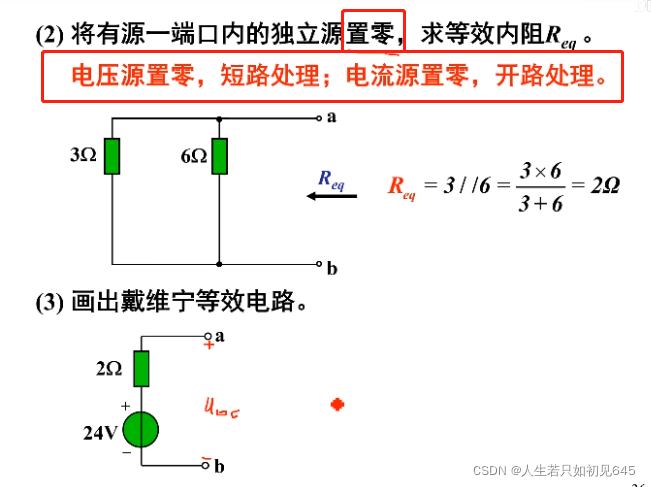

3、求等效电阻。（电源全部置零，电压源短路、电流源开路）

4、画出等效电路。（开路电压与等效电阻串联起来为等效电路）

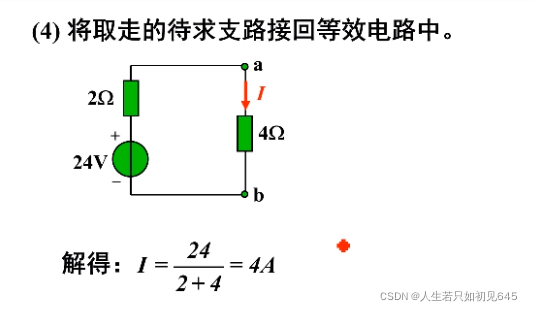

5、将取走的支路放回来

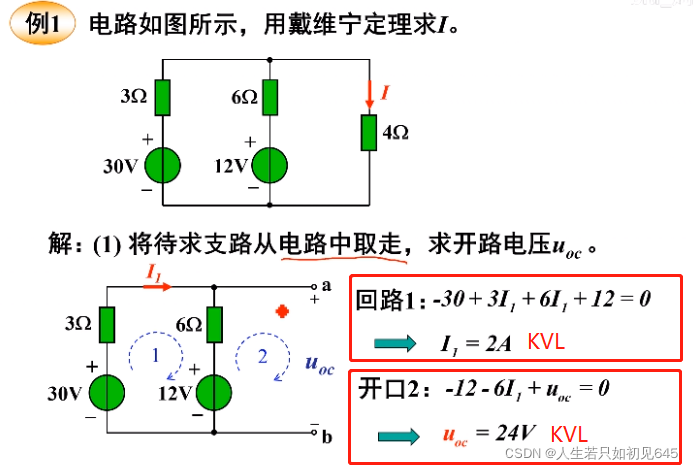

三、例子
