学习solid works第五课------拉伸凸台

一、绘制平面草图

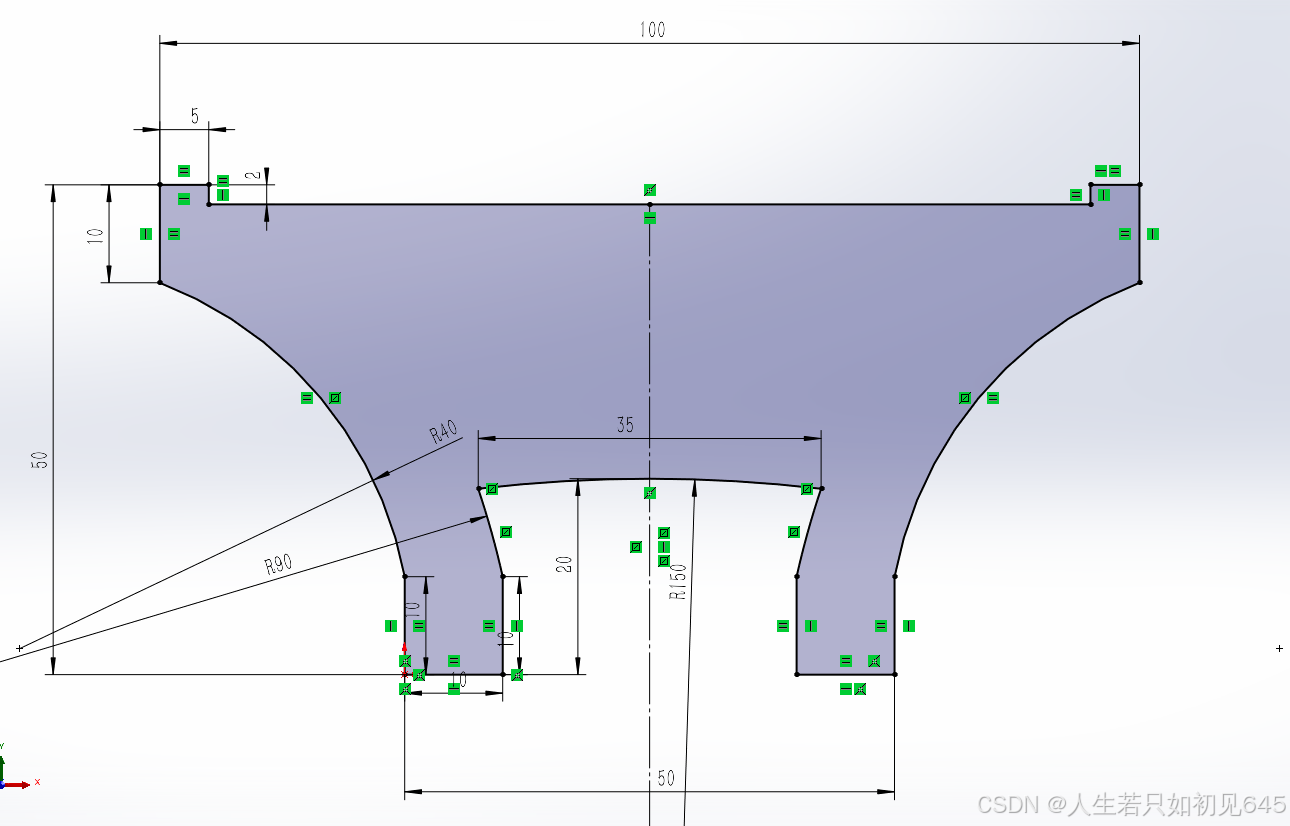

• 草图按照前面几节课的教程，我们快速画一个简单的草图用于演示拉伸功能。


二、拉伸凸台

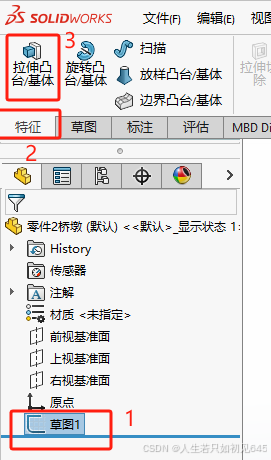

1、拉伸凸台时需要推出草图绘制，然后在设计树中选中草图，选项栏中选择特征，点击拉伸凸台/基体。

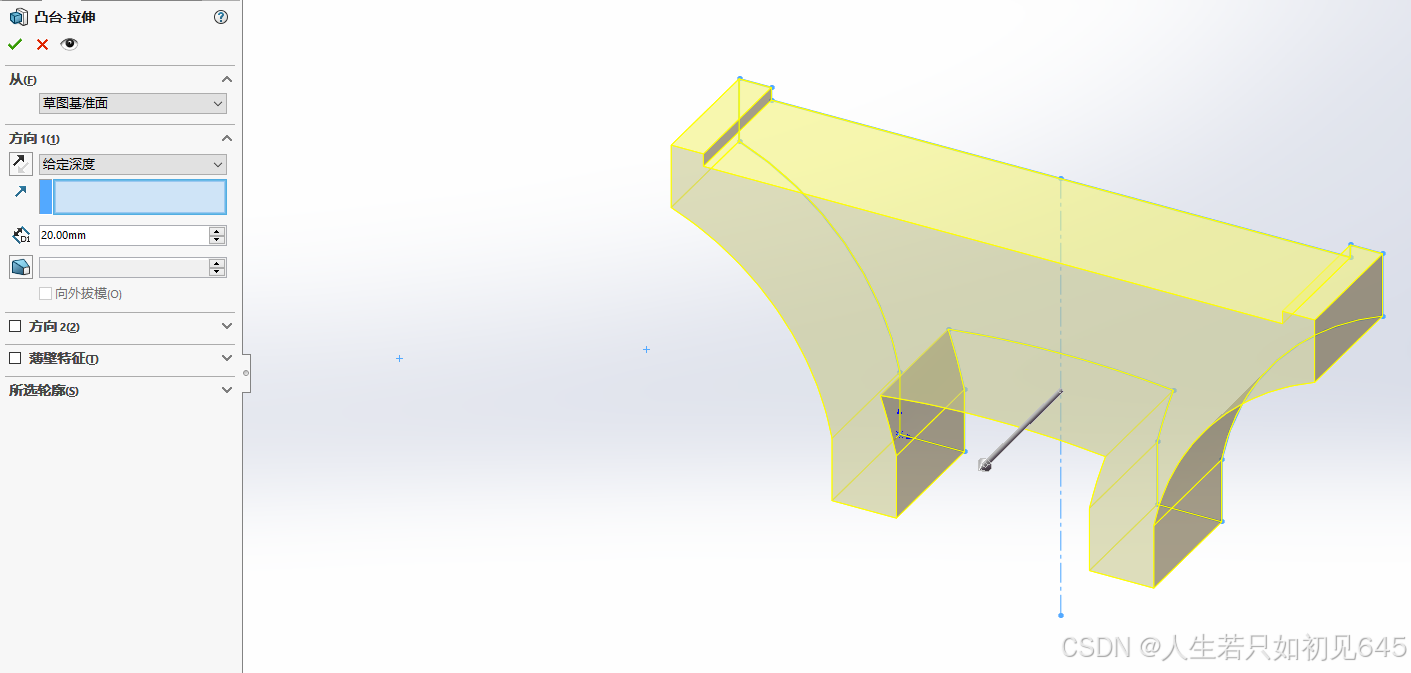

2、拉伸凸台有多种参数可以设置，可以从基准面向任意一端拉伸，也可以同时往两边拉伸。

• 给定深度

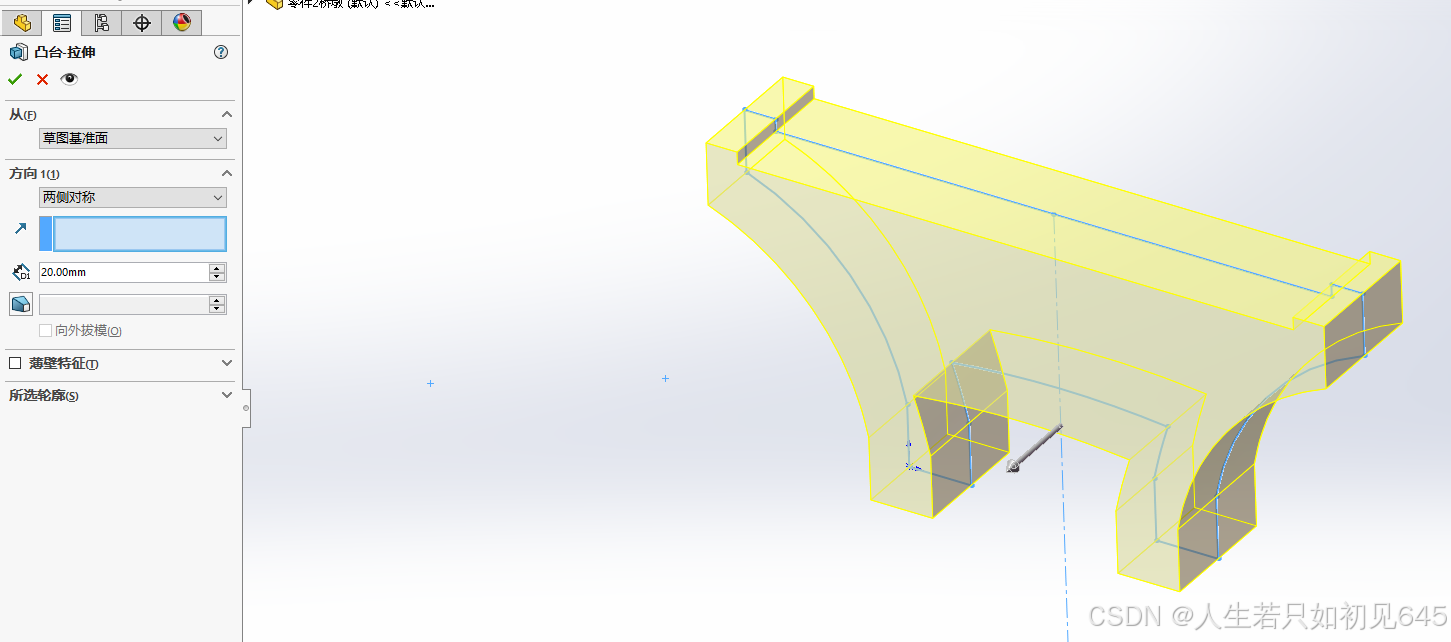

• 对称


3、一个草图不仅仅只能拉伸一个凸台，还可以同时在不同的位置拉伸。

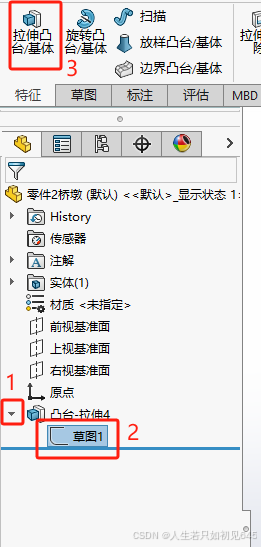

• 点击前面拉伸好的凸台子选项中的草图，然后再点击拉伸凸台/基体。

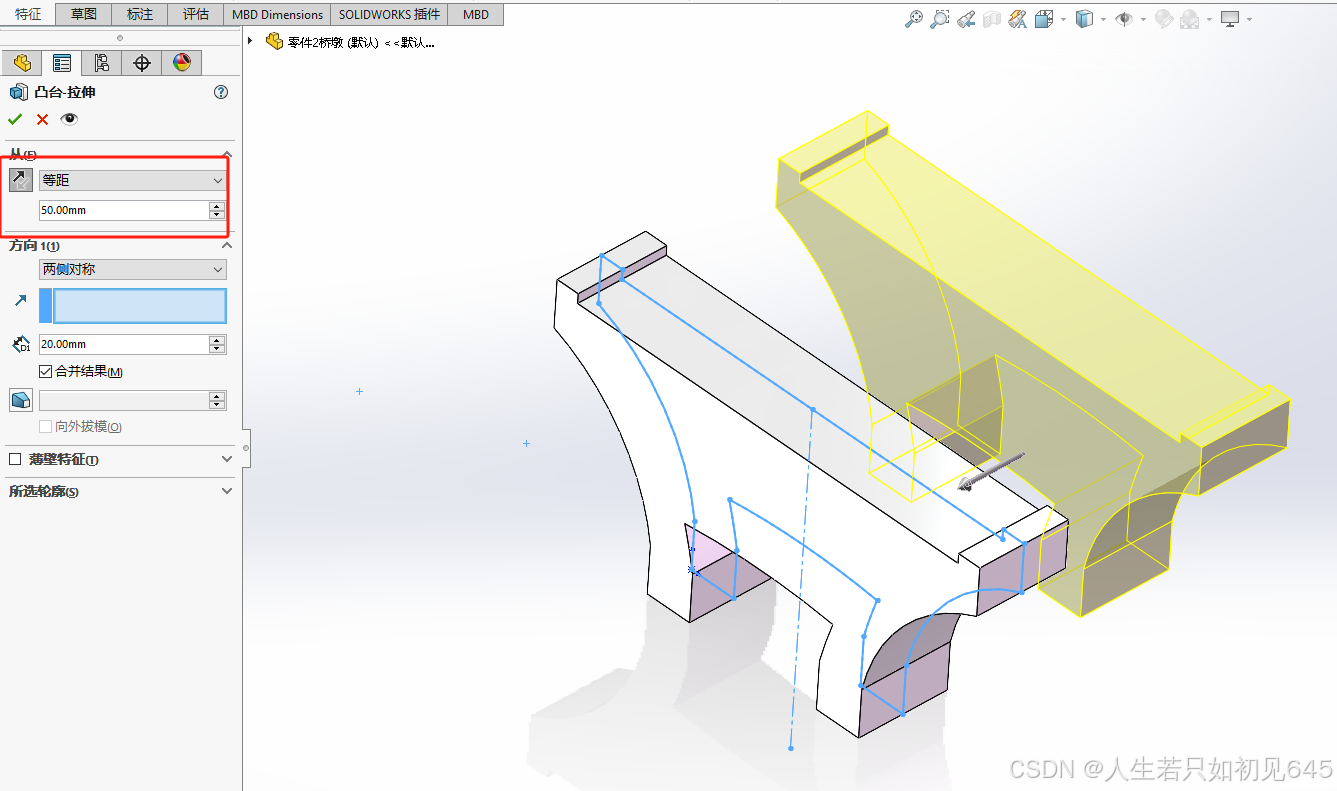

• 然后将从草图基准面改为等距，然后修改等距的距离，再点击 ✔ 确认。


4、拉伸距离

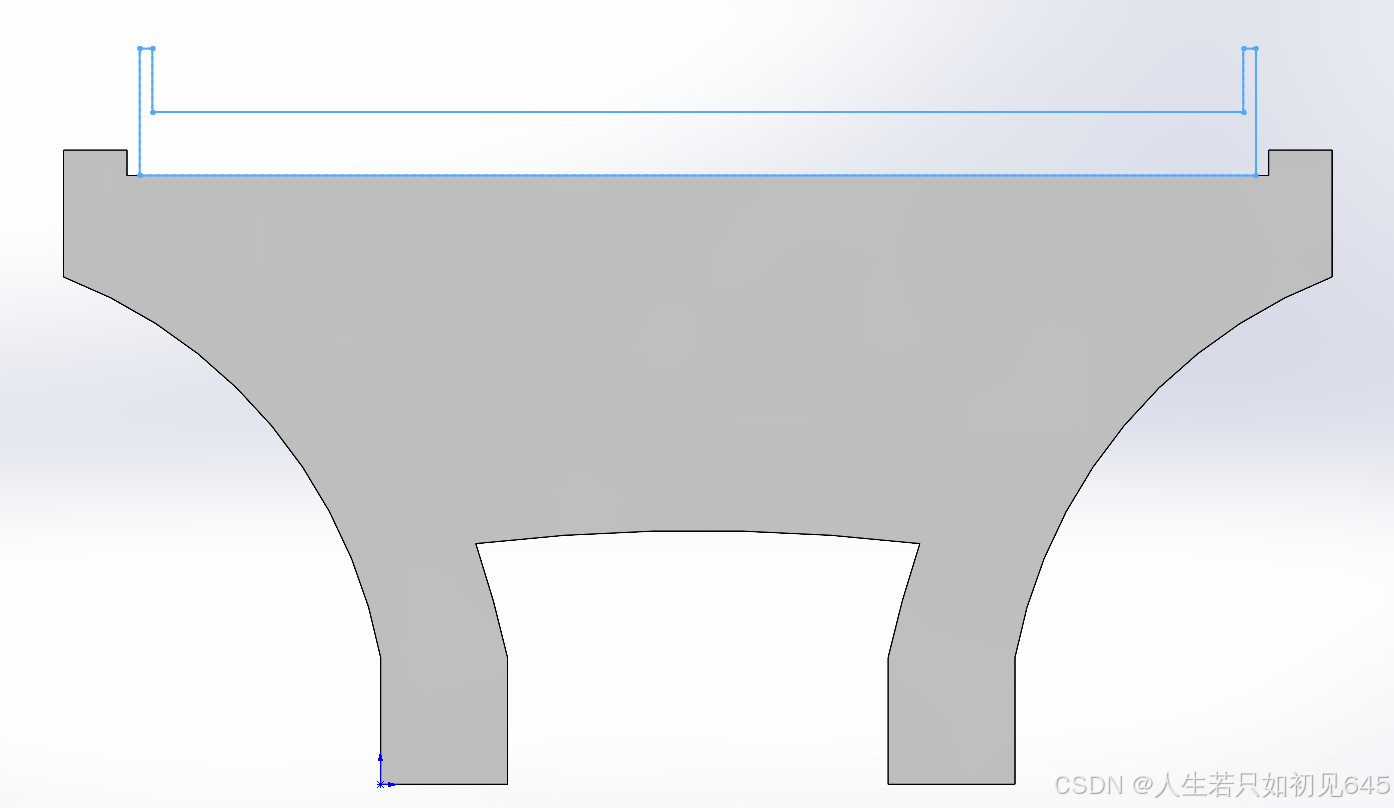

1. 之前的草图中，我们是在前视图中画的平面图，我们继续在前视图多画一个平面图，用于演示拉伸距离。

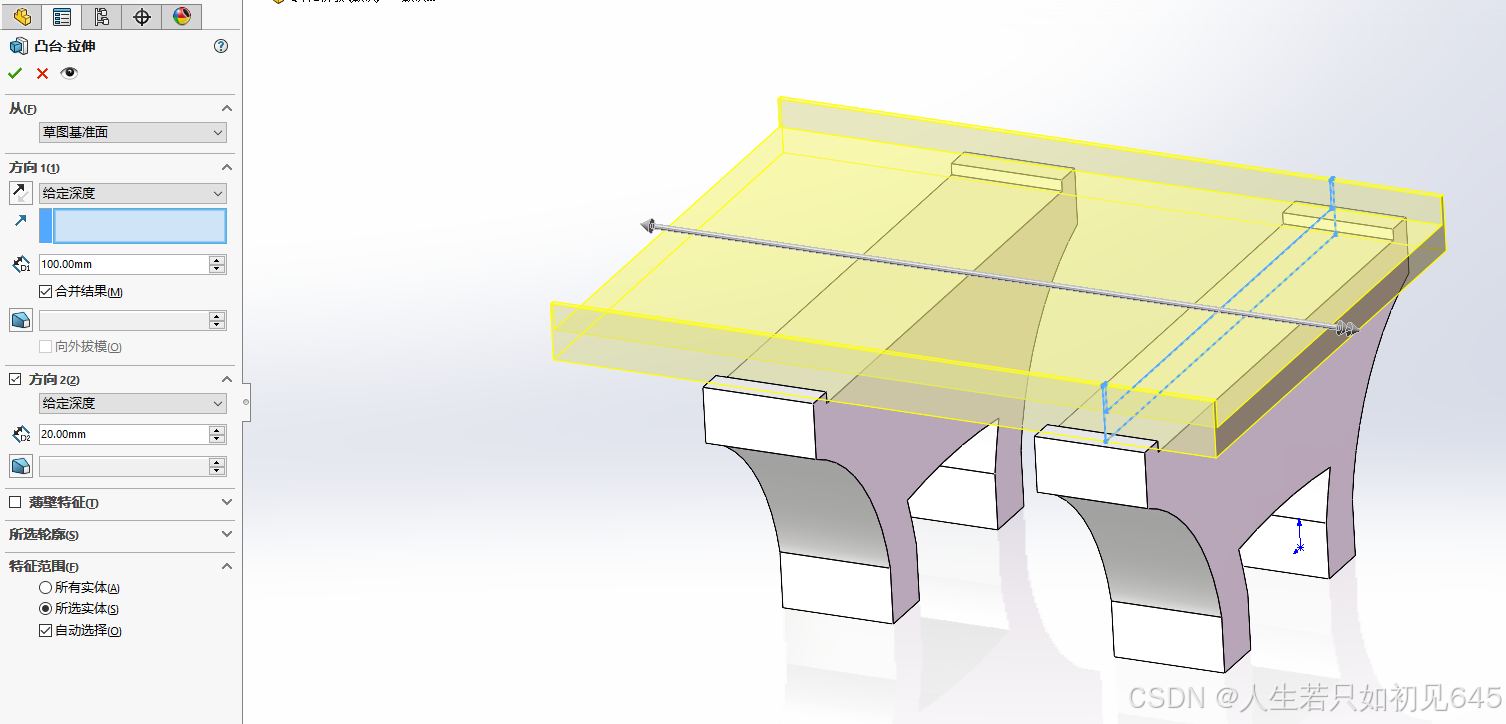

2. 然后点击草图，拉伸凸台，然后往两个方向拉伸，需要打勾方向2.

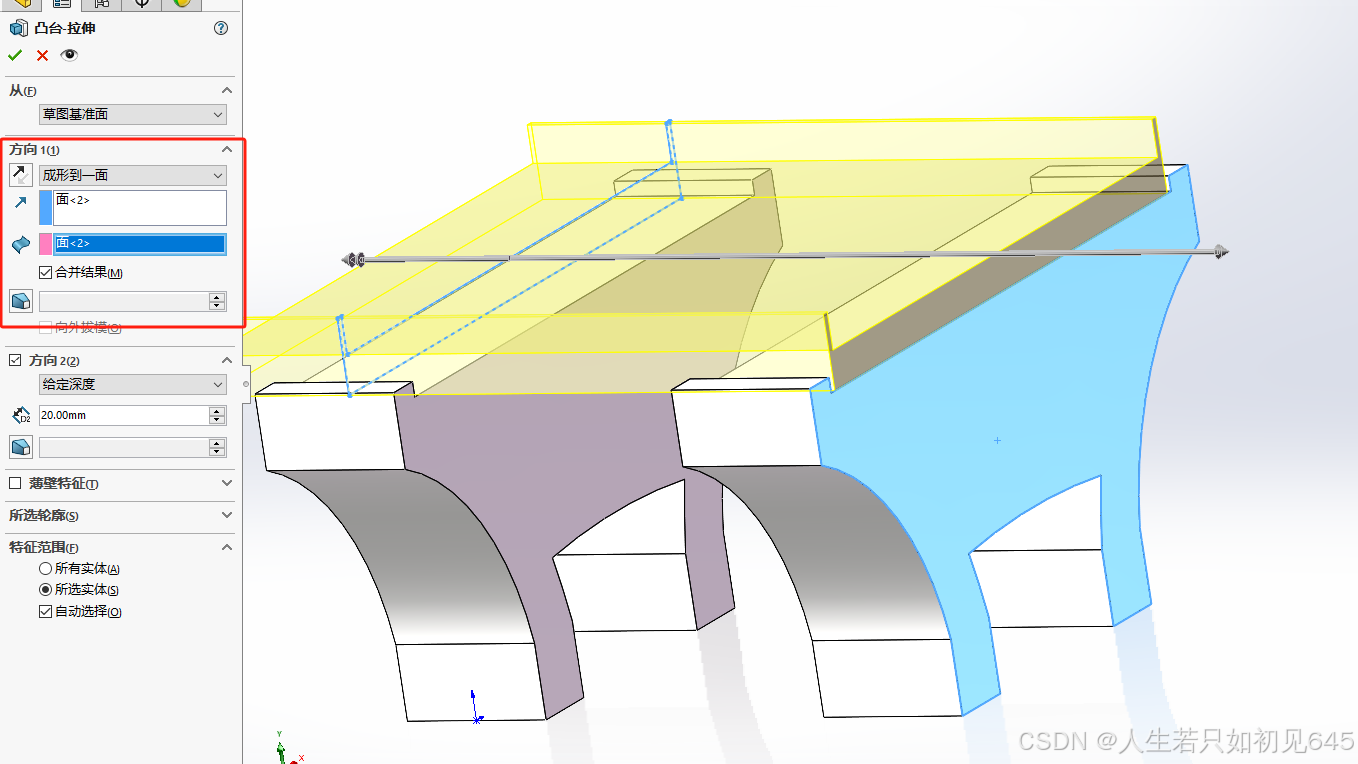

3. 成形到一面，可以将拉伸长度拉伸到选中的面对齐，

4. 拉伸到指定面指定的距离，
