华为[ENSP]AAA基本实验配置

想了解AAA概念的朋友，请移步我的这一篇文章：

https://blog.csdn.net/weixin_62594100/article/details/123945539https://blog.csdn.net/weixin_62594100/article/details/123945539

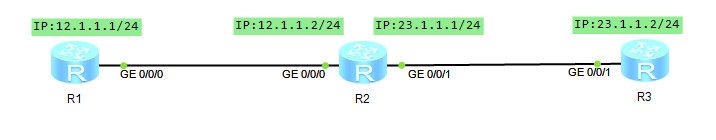

AAA基本实验拓扑图如下所示：

实验要求：在路由器R1上Telnet路由器R3，使用AAA本地认证方式。

---

配置AAA的基本步骤如下：

（1）完成基本配置

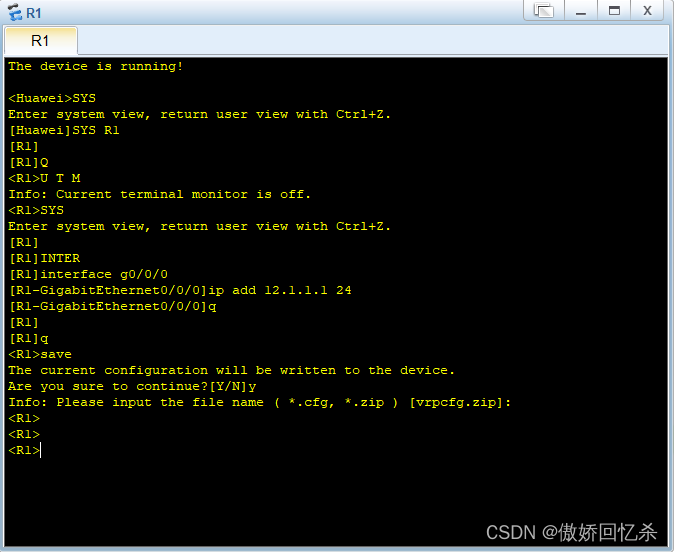

1.配置路由器R1

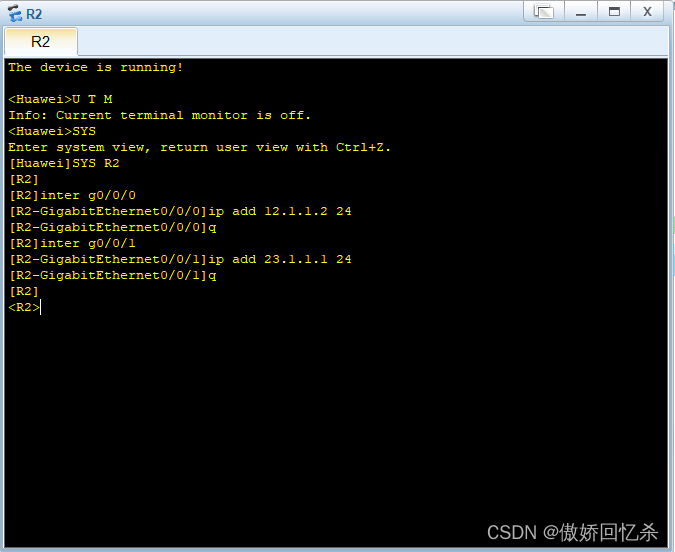

 2.配置路由器R2

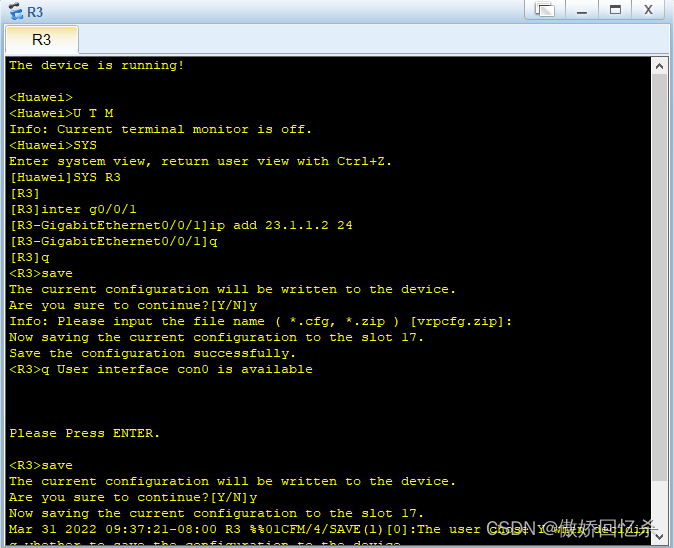

3.配置路由器R3

---

（2） 完成直连网络测试

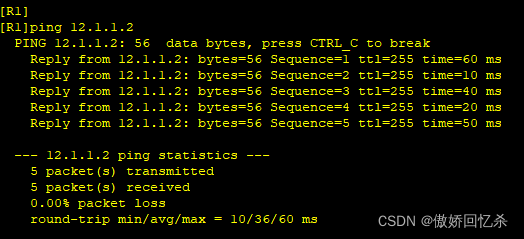

[R1]ping 12.1.1.2



[R2]ping 12.1.1.1

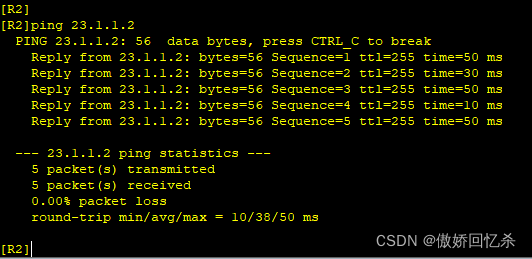

[R2]ping 23.1.1.2

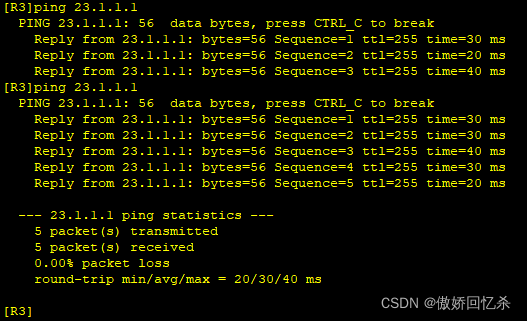

[R3]ping 23.1.1.1

---

(3)配置路由使全网互通

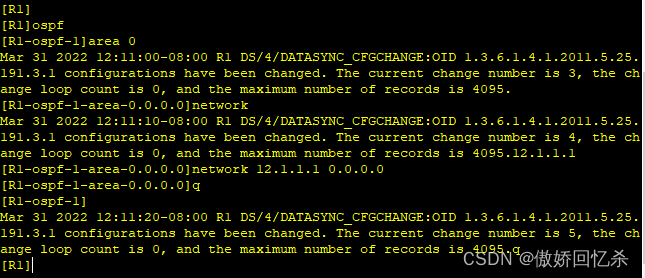

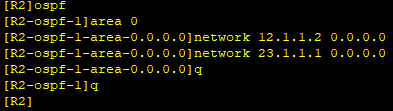

1.在路由器R1、R2、R3上运行OSPF，区域为area 0。

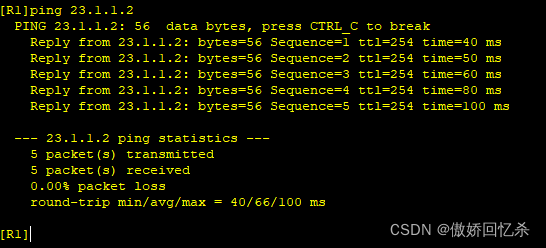

2.在路由器上访问R3，测试全网的连通性，全网配置测试结果如下

---

（4）配置AAA认证

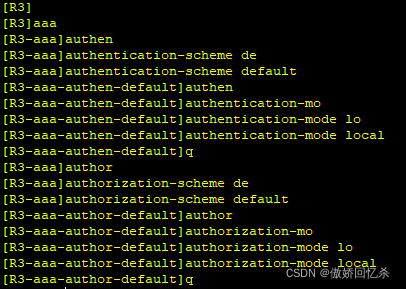

1.在路由器R3上定义认证和授权方案和方式

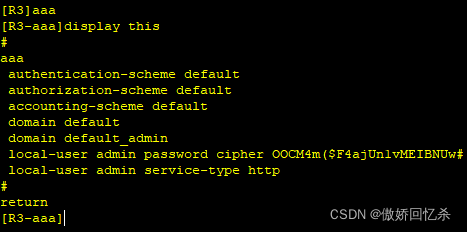

2.通过display this 命令查看认证和授权方案和方式，AAA配置结果如图

由图可知，认证和授权方式为默认本地认证和授权。

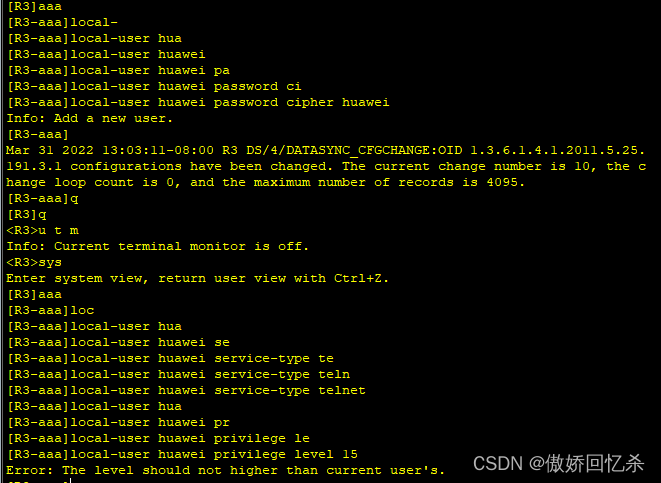

3.在路由器R3上配置本地用户及登陆方式

在这里我们会发现无法直接将权限设置为15，详情解释请看我的另一篇文章 https://blog.csdn.net/weixin_62594100/article/details/123855183https://blog.csdn.net/weixin_62594100/article/details/123855183

事实上，不用把权限设置为15也能完成AAA认证操作，设不设置其实就是权限的高低问题 。

有想要了解华为ENSP用户权限的朋友，可以移步我的另一篇文章。

https://blog.csdn.net/weixin_62594100/article/details/123870738https://blog.csdn.net/weixin_62594100/article/details/123870738

4.路由器R3在VTY线路上调用AAA认证

---

（5） 完成测试

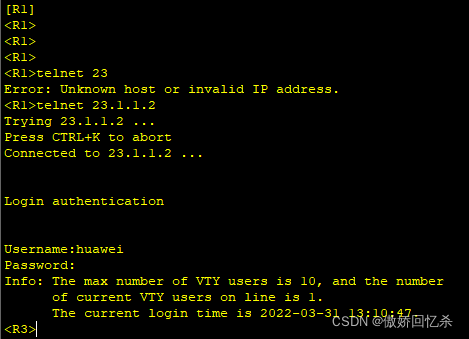

1.在路由器R1上Telnet路由器R3，结果如下图，由图可知，网络管理协议测试成功。

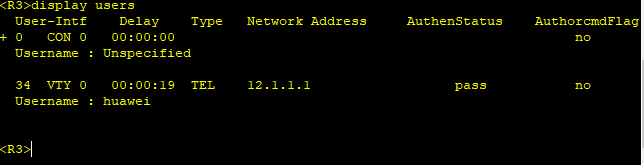

2.在路由器R3上检查登录方式，使用display users 命令查看，并查看AAA认证方式的用户登录结果。

---

 display users命令输出信息描述

项目	描述
+	当前用户所在的用户界面
User-Intf	第一列数字是用户界面的绝对编号，第二列数字是用户界面的相对编号
Delay	表明用户自最近一次输入到现在的时间间隔，单位是秒
Type	连接类型： Console类型 Telnet类型 SSH类型 Web类型
Network Address	显示起始连接位置
Username	显示使用该用户界面的用户名，即该登录用户的用户名，未指定用户名时此项显示为Unspecified
AuthenStatus	标识是否验证通过
AuthorcmdFlag	命令行授权标志

在本图中，VTY前面的“+”号表明采用Console端口直接登录方式。

---

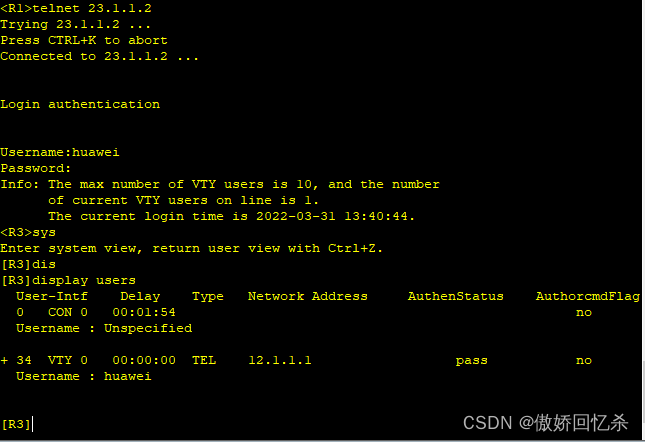

 在下图中，将R1telnetR3的登陆结果显示出来

可以发现，VTY前面的“+”号移到了下方，说明我们此时用的是远程登录方式。

---

总结

 本实验成功的验明了AAA本地认证方式，表明了该方式可使得网管更加有效地管理设备、控制安全登录并赋予用户不同的权限。
