华为[ENSP]ACL配置实例(访问控制列表配置实例)

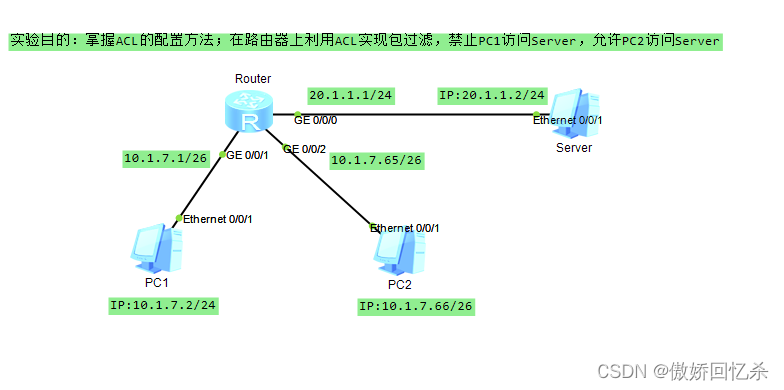

ACL配置实验一(高级ACL)（简单）的拓扑图如下：

---

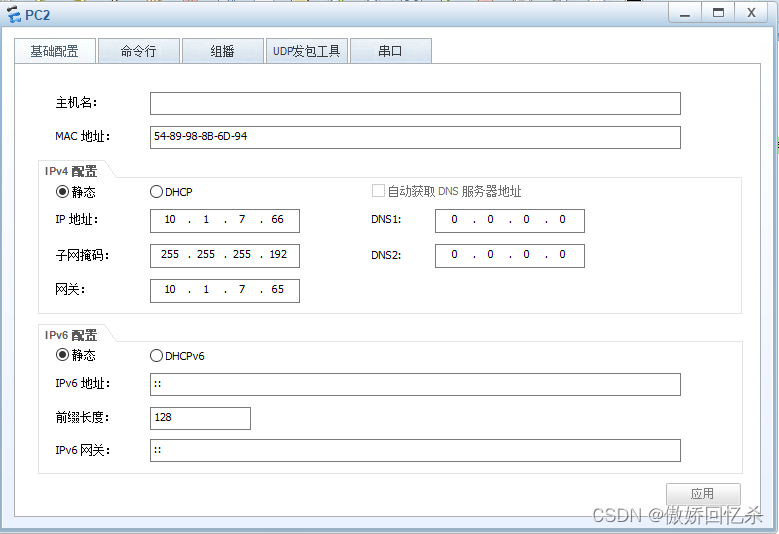

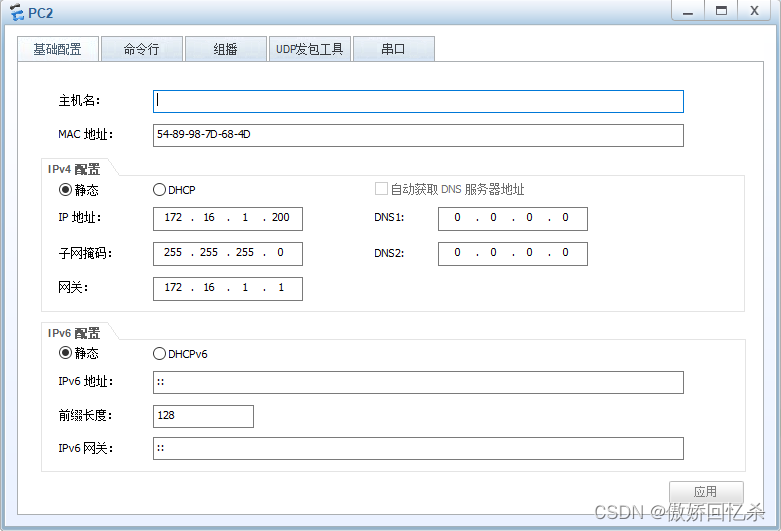

一、配置PC1、PC2和Server



---

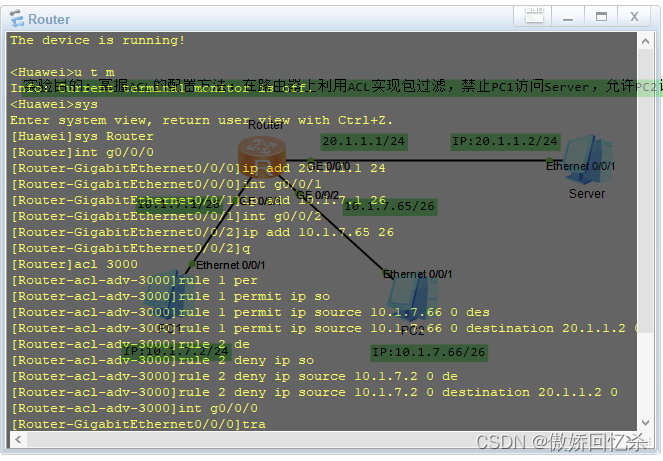

 二、配置Router（运用高级ACL配置）

相关命令解析：

[Router]acl 3000（进入高级ACL配置，编号为3000）

[Router-acl-adv-3000]route 1 permit source 10.1.7.66 0（0为通配符掩码） destination 20.1.1.2 0（0为通配符掩码）

[Router-acl-adv-3000]route 2 deny source 10.1.7.2 0 destination 20.1.1.2 0

//通配符掩码：0.0.0.0，表示唯一匹配的一个主机地址(对于华为eNSP的命令直接输0也可以)

//rule 1/rule 2表示设立一条规则，编号为一/二

//permit是允许通过的意思，deny是不允许通过的意思

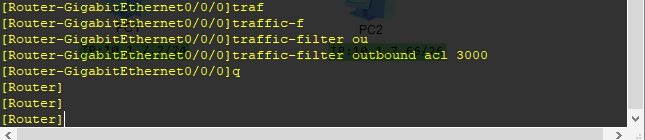

[Router-GigabltEthernet0/0/0]traffic-filter outbound acl 3000
//意思是把acl 3000的配置这条规则放在G0/0/0这个端口之下,并在接口上配置基于ACL对报文进行过滤。

traffic-filter命令用来在接口上配置基于ACL对报文进行过滤。

使用实例

# 在Eth2/0/0上配置基于ACL对报文流进行过滤，允许源IP为192.168.0.2/32的报文通过。

<Huawei> system-view
[Huawei] acl 3000
[Huawei-acl-adv-3000] rule 5 permit ip source 192.168.0.2 0
[Huawei-acl-adv-3000] quit
[Huawei] interface ethernet 2/0/0
[Huawei-Ethernet2/0/0] traffic-filter inbound acl 3000

区分反掩码和通配符掩码

反掩码其实就是用255.255.255.255减去掩码，剩下的就为反掩码。反掩码也必须由从右到左连续的“1”和“0”组成 。通配符掩码和反掩码很不同的一点是反掩码必须有连续的"1"和"0"组成，但是通配符的"1"可以被"0"隔开。通配符掩码中"0"代表精确匹配，"1"代表任意匹配。当然，通配符掩码的计算方式类似于反掩码，在细节上又不同于反掩码。

举例1：192.168.1.0  0.0.0.255这条规则匹配了192.168.1.0 /24 这个网段，共有256个地址

把点分十进制组成的0.0.0.255通配符掩码写成二进制，就变为00000000 00000000 00000000 11111111，因为在通配符掩码中，"0"代表精确匹配，"1"代表任意匹配，因此，IP地址只匹配最后八位11111111，共有2^8=256个地址数可供选择，所以，可以匹配的地址就是192.168.1.0~192.168.1.255

---

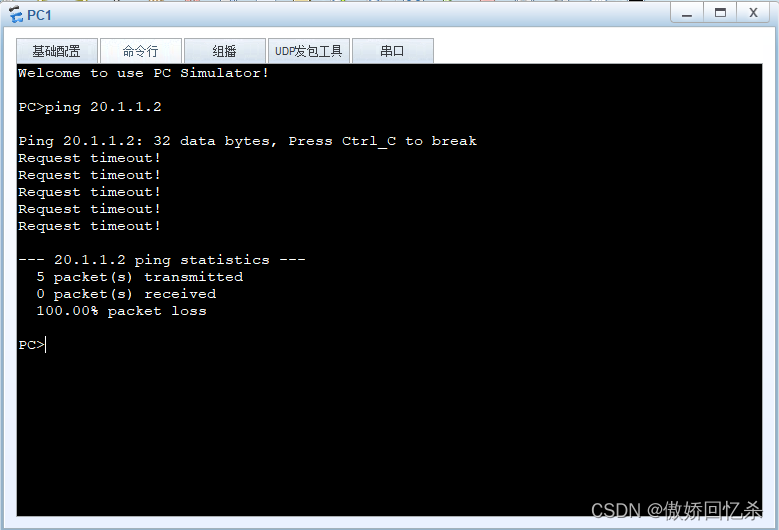

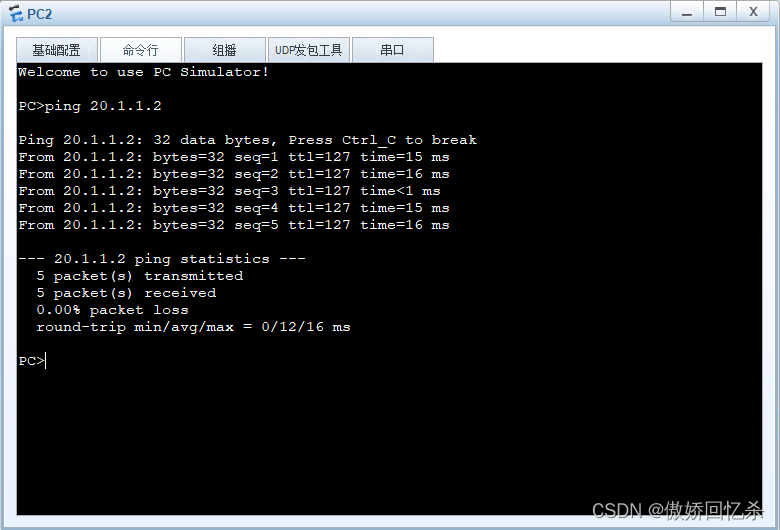

 三、实验结果（能Ping通PC2但无法Ping通PC1）

---

 ACL配置实验二（基本ACL）的拓扑图如下：

---

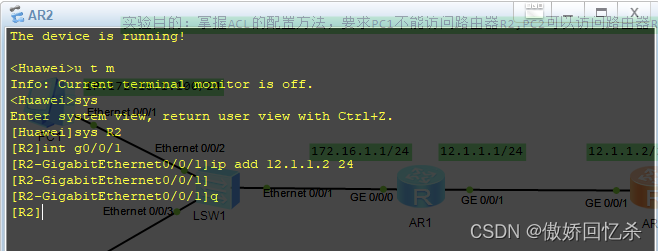

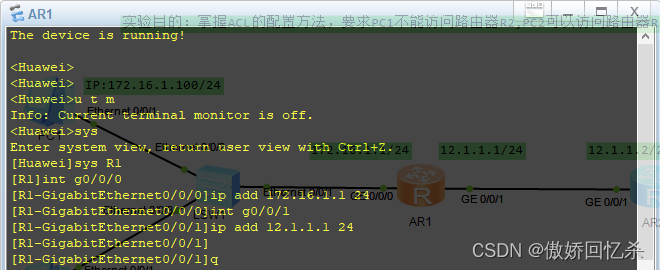

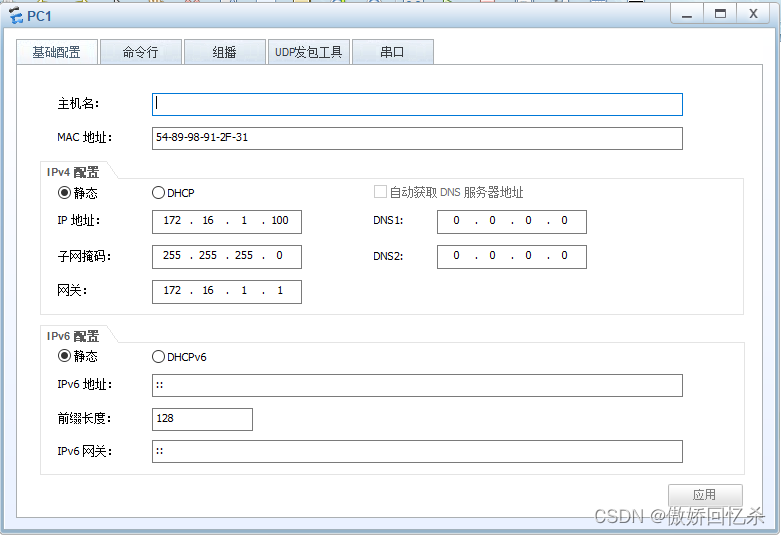

 一、配置PC1、PC2和路由器AR1、AR2

---

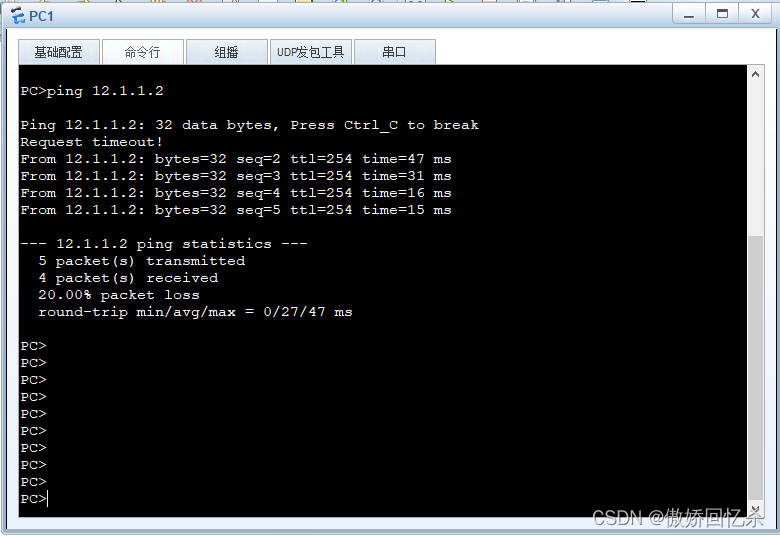

二、配置静态路由使得PC1、PC2能够Ping通AR2

相关解析：

[R2]ip route-static 172.16.1.0 24 12.1.1.1
//配置静态路由命令，24表示掩码位数，172.16.1.0是目标网段地址，12.1.1.1是AR2路由器的下一跳地址。

---

 三、配置基本ACL（使得PC1无法访问（Ping通）AR2，PC2可以访问（Ping通）AR2）

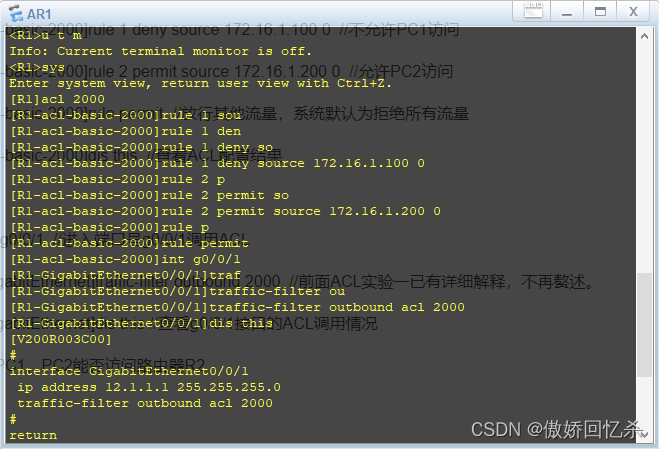

1.在路由器R1上配置基本ACL 并确认ACL配置结果，然后调用ACL并且检查ACL调用结果

命令格式：

执行命令rule [ rule-id ] { deny | permit } [ source { source-address source-wildcard | any } | fragment | logging | time-range time-name | { vpn-instance vpn-instance-name | public } ] *

[R1]acl 2000

[R1-acl-basic-2000]rule 1 deny source 172.16.1.100 0  //不允许PC1访问

[R1-acl-basic-2000]rule 2 permit source 172.16.1.200 0  //允许PC2访问

[R1-acl-basic-2000]rule permit  //放行其他流量，系统默认为拒绝所有流量

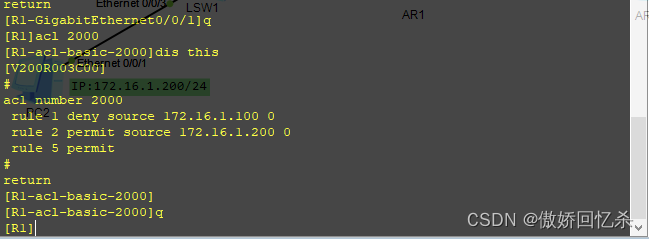

[R1-acl-basic-2000]dis this  //查看ACL配置结果

[R1]int g0/0/1  //进入端口号g0/0/1调用ACL

[R1-GigabitEthernet]traffic-filter outbound 2000  //前面ACL实验一已有详细解释，不再赘述。

[R1-GigabitEthernet]dis this //查看g0/0/1接口的ACL调用情况

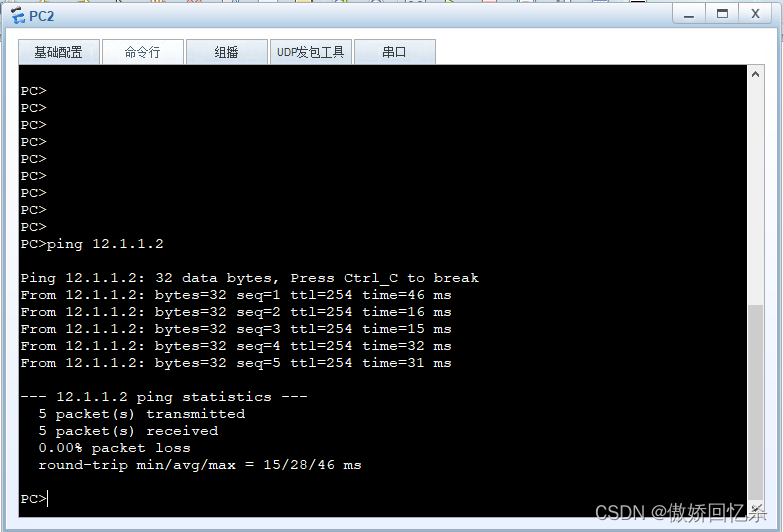

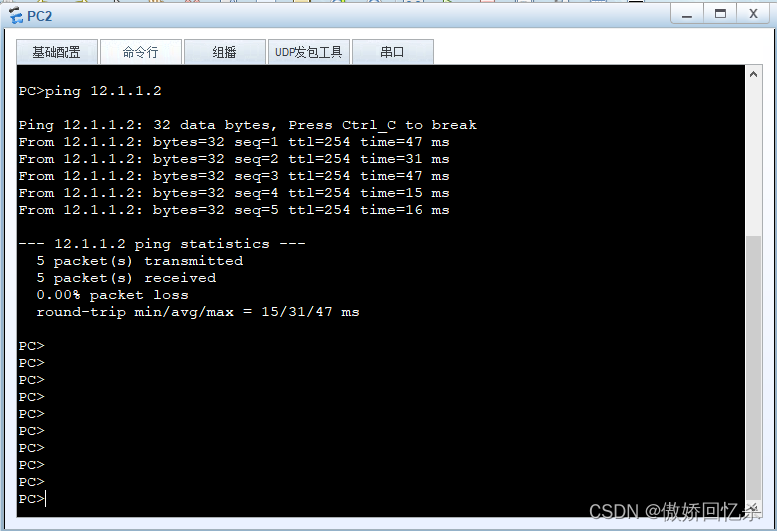

2.测试PC1、PC2能否访问路由器R2

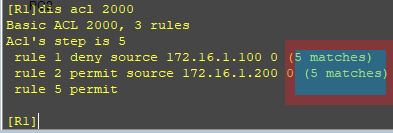

 3.检查ACL的匹配情况

由图可知，由匹配数字，说明配置的基本ACL生效了，一个基本ACL配置实验完成。

---

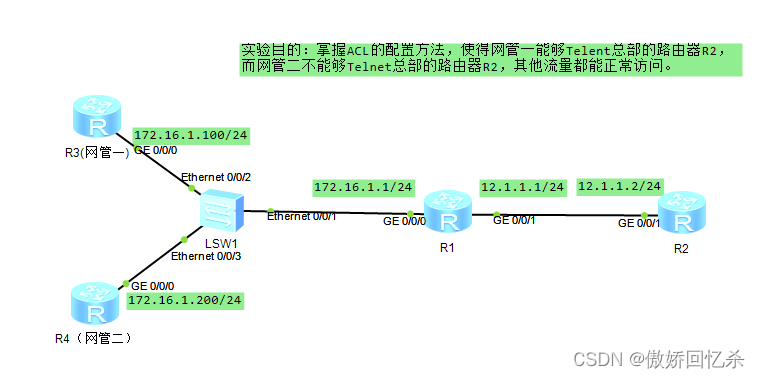

 ACL配置实验三（高级ACL）的拓扑图如下：

---

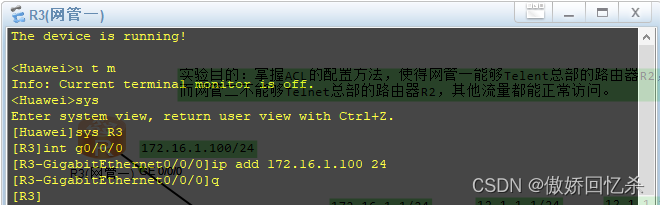

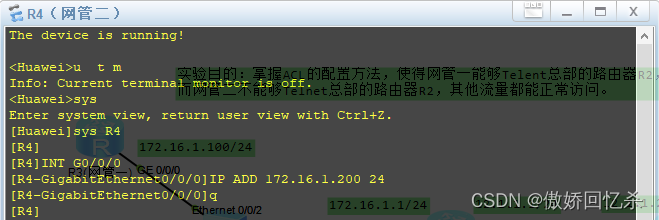

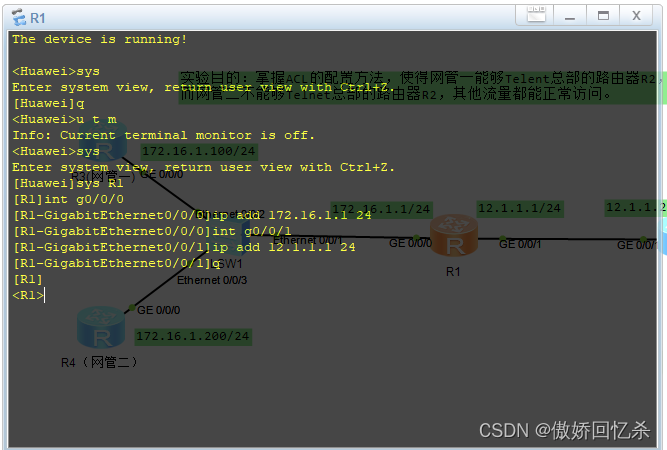

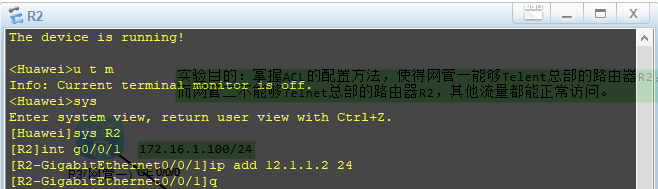

一、配置R1、R2、R3、R4

---

二、配置静态路由使得各个路由器可以连通

---

三、测试Telnet功能

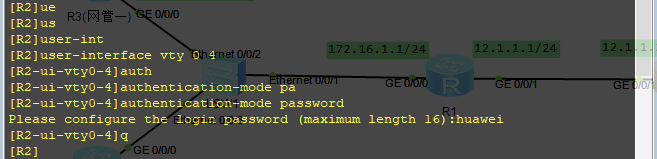

1.开启Telnet

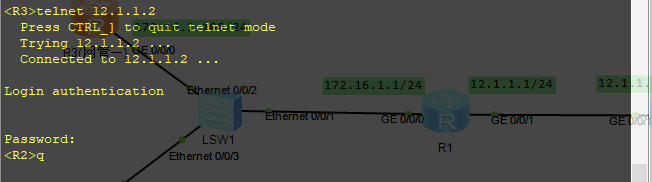

 2.测试Telnet

---

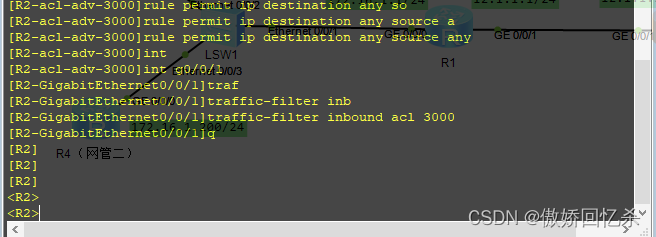

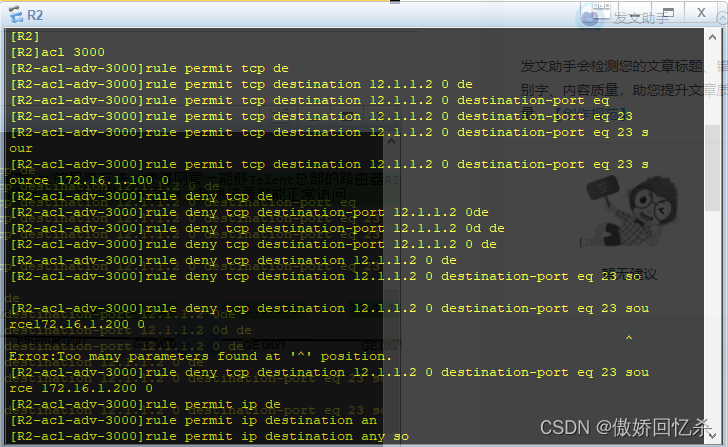

四、配置高级ACL

[R2-acl-adv-3000]rule deny tcp destination 12.1.1.2 0 destination-port
eq 23 source 172.16.1.200 0

//这是一条ACL规则，意思是拒绝目的TCP端口为23号端口的数据包，（telnet使用的是
//tcp23号端口），作用即如果有数据包是访问某IP的telnet端口的，则会被拒绝掉。
//eq 是端口的意思

inbound和outbound的区别

inbound代表ACL入接口，outbound代表ACL出接口，可与前面的实验一进行对比。

---

五、检查实验结果

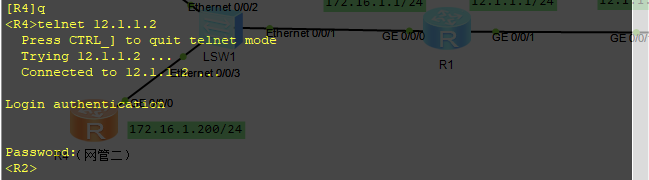

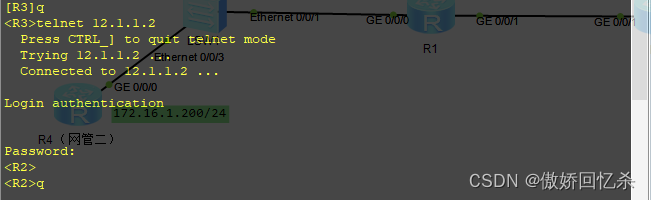

由图可知路由器R3可以Telnet路由器R2，而路由器R4不能Telnet路由器R2。同时其他业务没有受到影响。

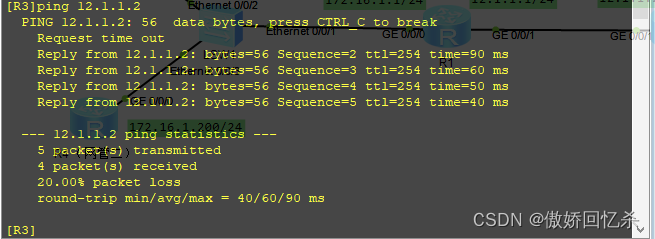

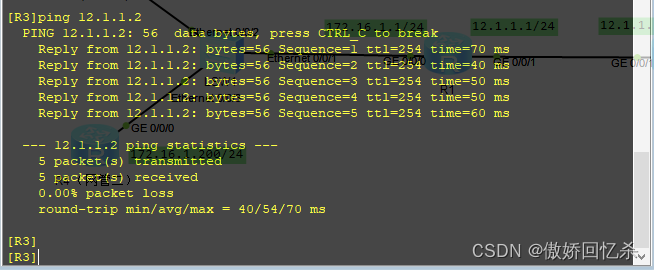

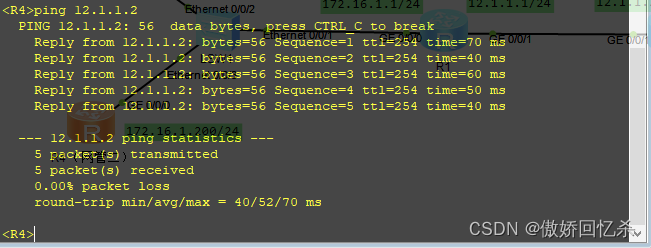

 由上面两图可知，ICMP的流量正常。最后，让我们看一下ACL匹配情况。ACL的匹配项验证结果如下图所示：

由上图可知，匹配情况正常，这说明ACL匹配成功，且应用成功。至此，配置实验完毕。

---

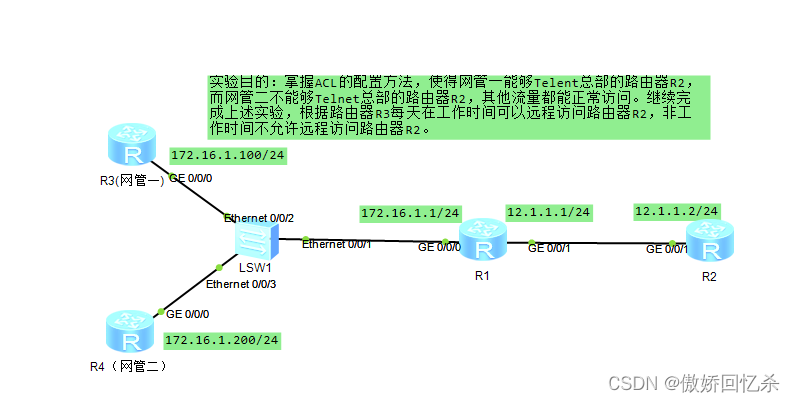

 ACL配置实验四（基于时间的ACL及其配置实例）的拓扑图如下：

继续实验三的实验完成实验四的配置：

---

一、配置基于时间的ACL

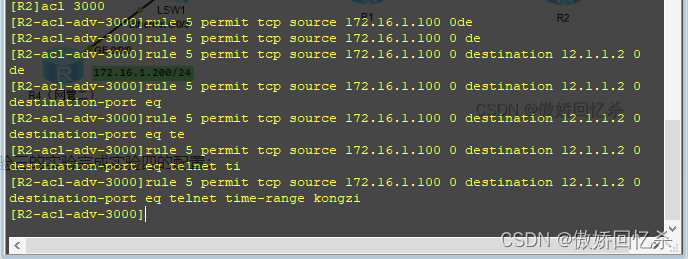

1.在路由器R2上配置基于时间的ACL

 2.调用基于时间的ACL

---

二、测试

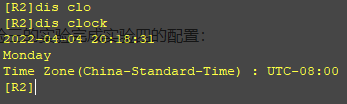

1.在路由器R2上查看时间，如下图所示，验证VRP系统的时间

2.由上图可知，在访问时间内，发起Telnet会话，如下图所示，完成有效时间内的网络测试

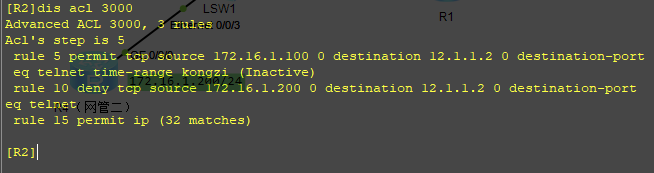

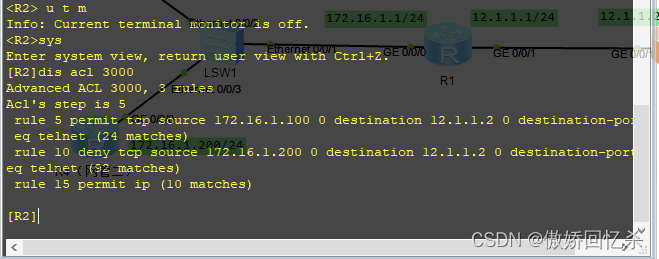

 3.由上图可知，Telnet配置成功。最后我们来查看一下基于时间的ACL是否匹配，如下图所示，进行生效验证。

由上图可知，有的字段为Active，并且由匹配项，这说明是在正确的时间内进行访问的。读者可以测试一下，不在规则的时间内进行访问的结果，测试结果会告诉你，基于时间的ACL可以有效控制网络访问。

---
