Proteus使用教程和LED流水灯的仿真

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

一、安装Protues

链接：https://pan.baidu.com/s/1PRP_ZlBKQNUBrGPVf75yeA
提取码：e57l

文件包含protues8.0和安装教程

二、使用步骤

1.创建新工程

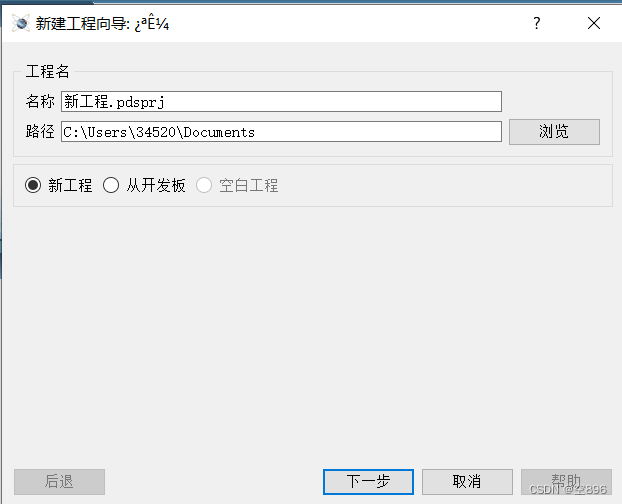

（1）自定义工程名、保存路径，勾选 New Project ，再点击 Next 。

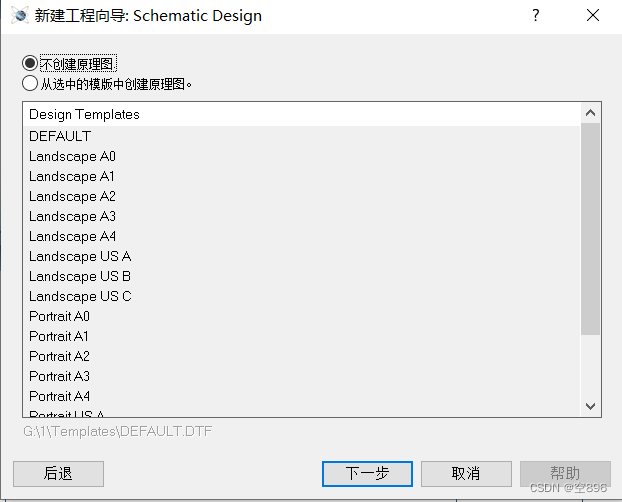

（2）创建原理图（如果不需要创建原理图，可以勾选 Do not create a schematic），然后默认选择 DEFAULT ，再点击 Next 。

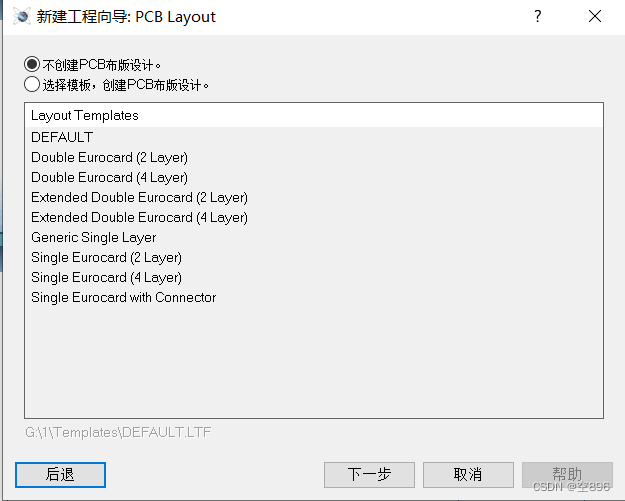

（3）创建 PCB（如果不需要创建PCB，可以勾选Do not create a PCB layout），默认选择 DEFAULT ，再点击 Next 。

（4）连续点击 Next 。

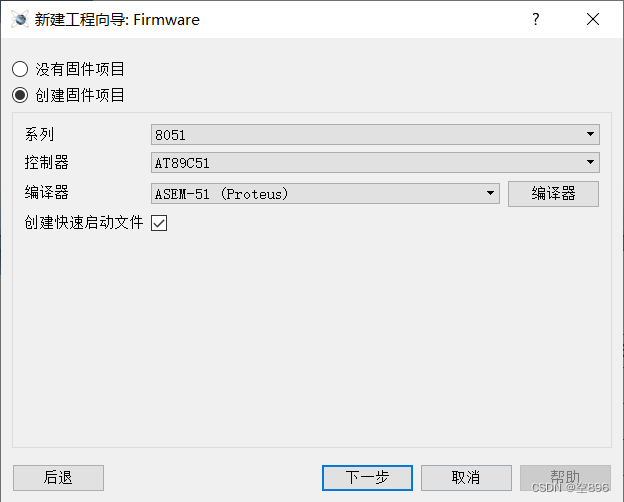

（5）勾选 Create Fireware Project ，选择芯片 AT89C51 ，再点击 Next 。

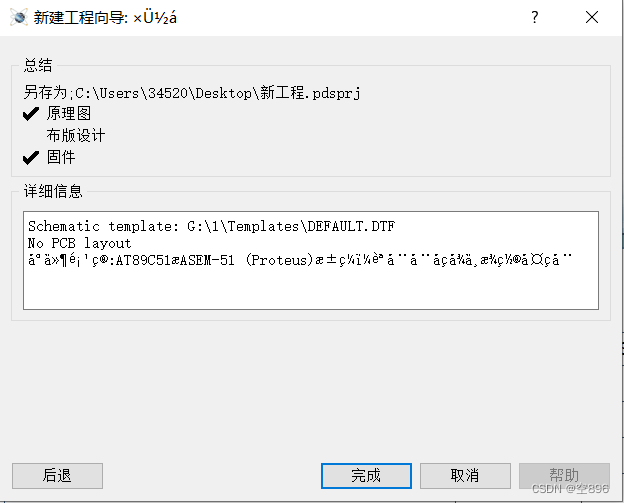

（6）点击 Finish ，工程创建完毕。



2.设计流水灯原理图

1）添加元件

本次实验所需元器件

2）原理图设计

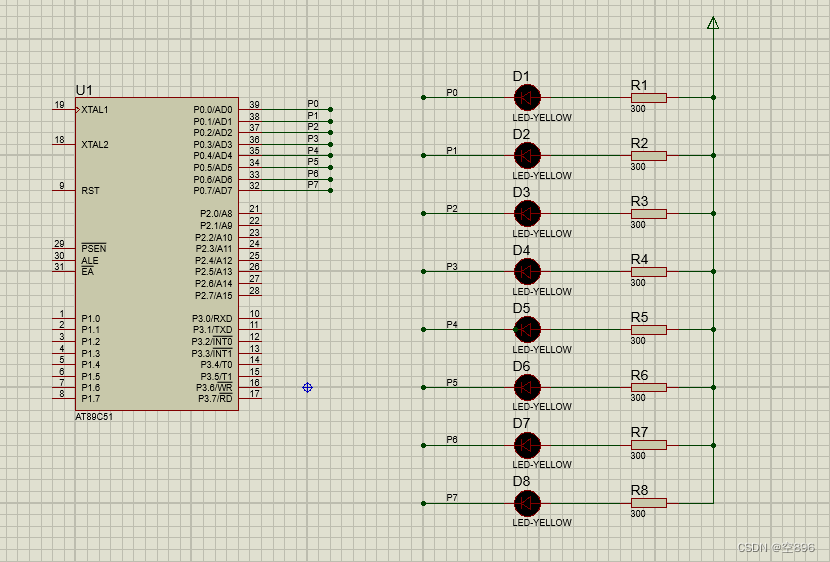

一个LED流水灯原理图就制作完成了

---

三、编写51程序

1.编写代码

1）创建一个工程

（1）打开 Keil 软件，点击 Project → New uVision Project …

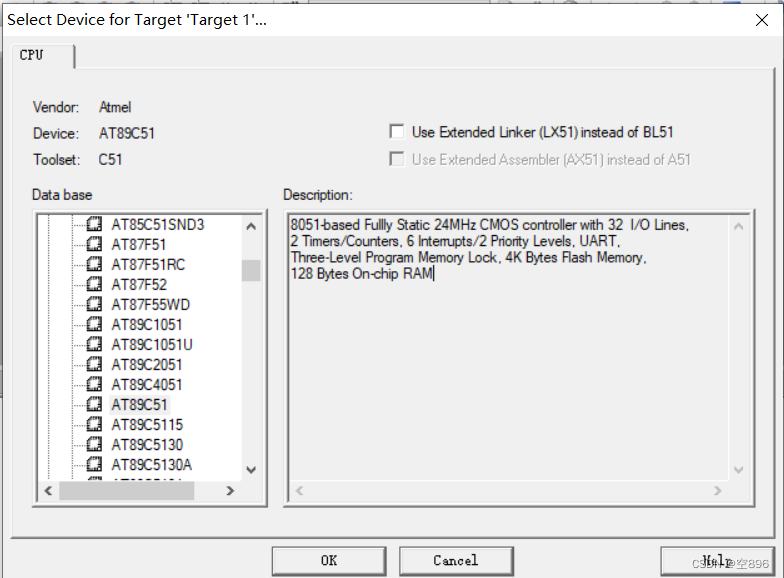

（2）在搜索框内输入 AT89C51 ，选中 AT89C51 芯片

点击继续即刻

2）编写main.c文件

（1）点击左上角新建文件，再在文本框内复制粘贴51程序代码。

//51单片机编程常用的头文件
	#include <reg51.h>
	#include <intrins.h>
	//延迟函数
	void delay_ms(int a)
	{
		int i,j;
		for(i=0;i<a;i++)
		{
			for(j=0;j<1000;j++) _nop_();

		}
	}

	void main(void)
	{
		while(1)
		{
			P0=0xfe;
			delay_ms(50);
			P0=0xfd;
			delay_ms(50);
			P0=0xfb;
			delay_ms(50);
			P0=0xf7;
			delay_ms(50);
			P0=0xef;
			delay_ms(50);
			P0=0xdf;
			delay_ms(50);
			P0=0xbf;
			delay_ms(50);
			P0=0x7f;
			delay_ms(50);
		}
	}

2）点击保存按钮，再命名为main.c文件

3）生成 .hex 文件

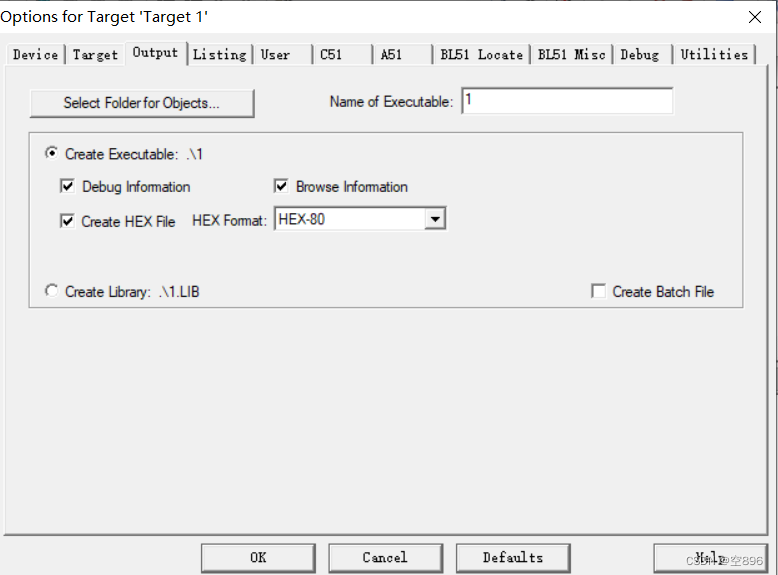

（1）点击魔法棒，在弹出的窗口内选择 Output ，再勾选 Create HEX File ，然后点击 OK

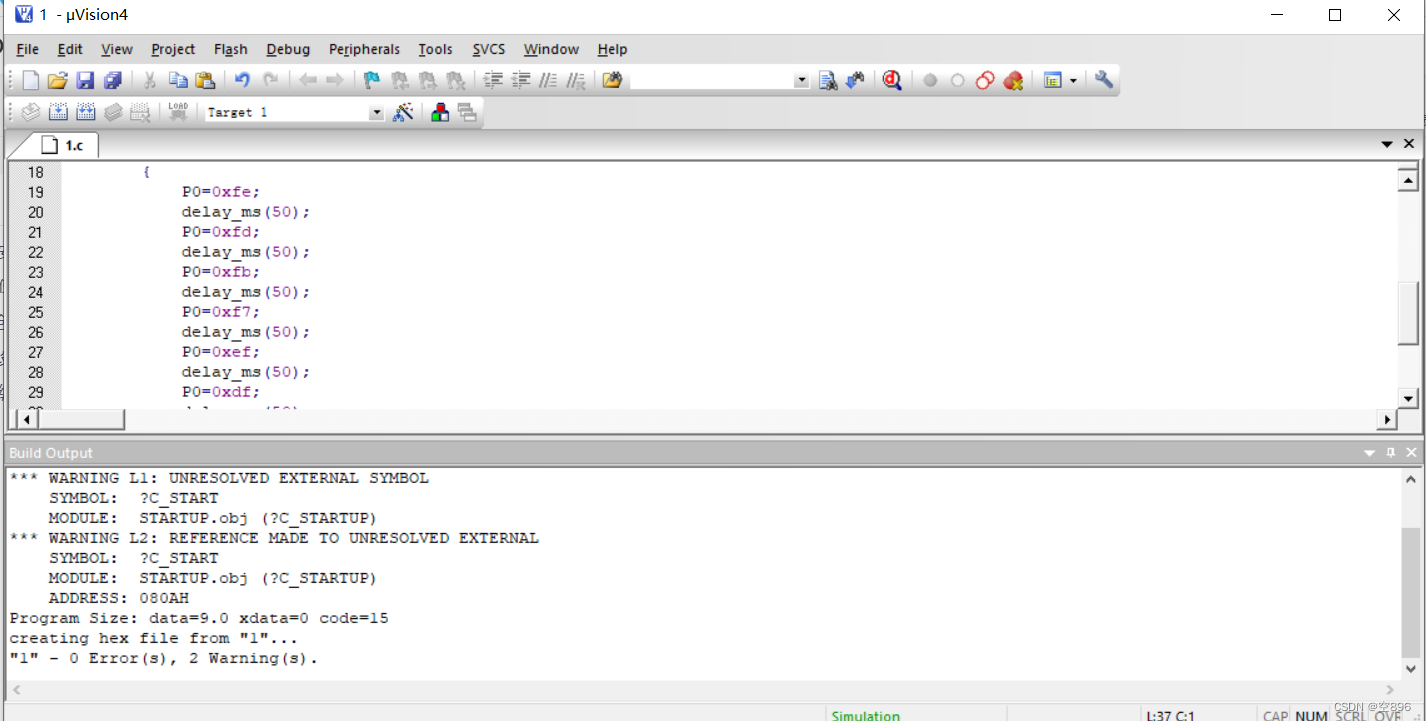

（2）点击编译按钮，进行编译，编译成功并生成了两个头文件（这一步不可忽略，否则无法生成 .hex 文件）

四、开始仿真

（1）回到Proteus软件的原理图内，双击 AT89C51 芯片后，在弹出的窗口的 Program File 一栏从刚才 keil 软件编译后的路径中添加 .hex 文件，再点击 OK 。

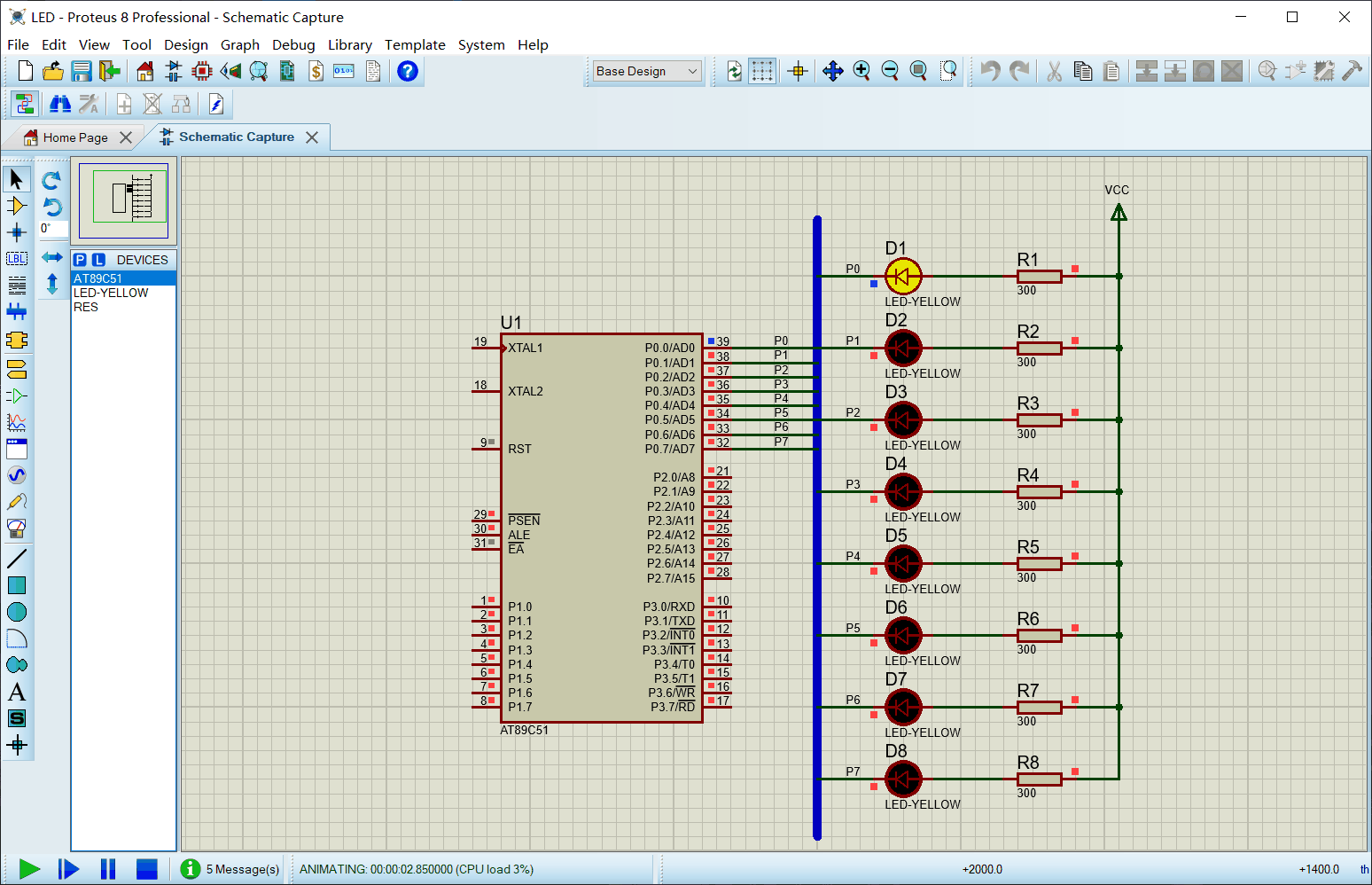

（2）仿真结果
