嵌入式常用术语与AHL-STM32L431运行示例

 嵌入式系统常用术语(中文名、英文名、英文全称)

1.1 与硬件相关的术语

1. 封装（Package）

2. 印制电路板（Printed Circuit Board,PCB）

3. 动态可读写随机存储器（Dynamic Random Access Memory,DRAM）

4. 静态可读写随机存储器（Static Random Access Memory,SRAM）

5. 只读存储器（Read Only Memory,ROM）

6. 闪存存储器（Flash Memory）

7. 模拟量（Analog Signal）        开关量（Digital Signal）

1.2 与通信相关的术语

1. 并行通信（Parallel Communication）

2. 串行通信（Serial Communication）

3. 串行外设接口（Serial Peripheral Interface,SPI）

4. 集成电路互联总线（Inter-Integrated Circuit,I2C）

5. 通用串行总线（Universal Serial Bus,USB）

6. 控制器局域网（Controller Area Network,CAN）

7. 边界扫描测试协议（Joint Test Action Group,JTAG）

8. 串行线调试技术（Serial Wire Debug,SWD）

1.3 与功能模块相关的术语

1. 通用输入输出（General Purpose I/O,GPIO）

2. 模数转换（Analog to Digital Convert,ADC）

3. 数模转换（Digital to Analog Convert,DAC）

4. 看门狗（Watch Dog）

5. 液晶显示（Liquid Crystal Display,LCD）

6. 脉冲宽度调试器（Pulse Width Modulator,PWM）

7. 发光二极管（Light Emitting Diode,LED）

8. 键盘（Keyboard）

AHL-STM32L431运行示例

该运行示例基于苏州大学嵌入式学习社区，其教材、开发板与代码源码皆可在该社区获取。

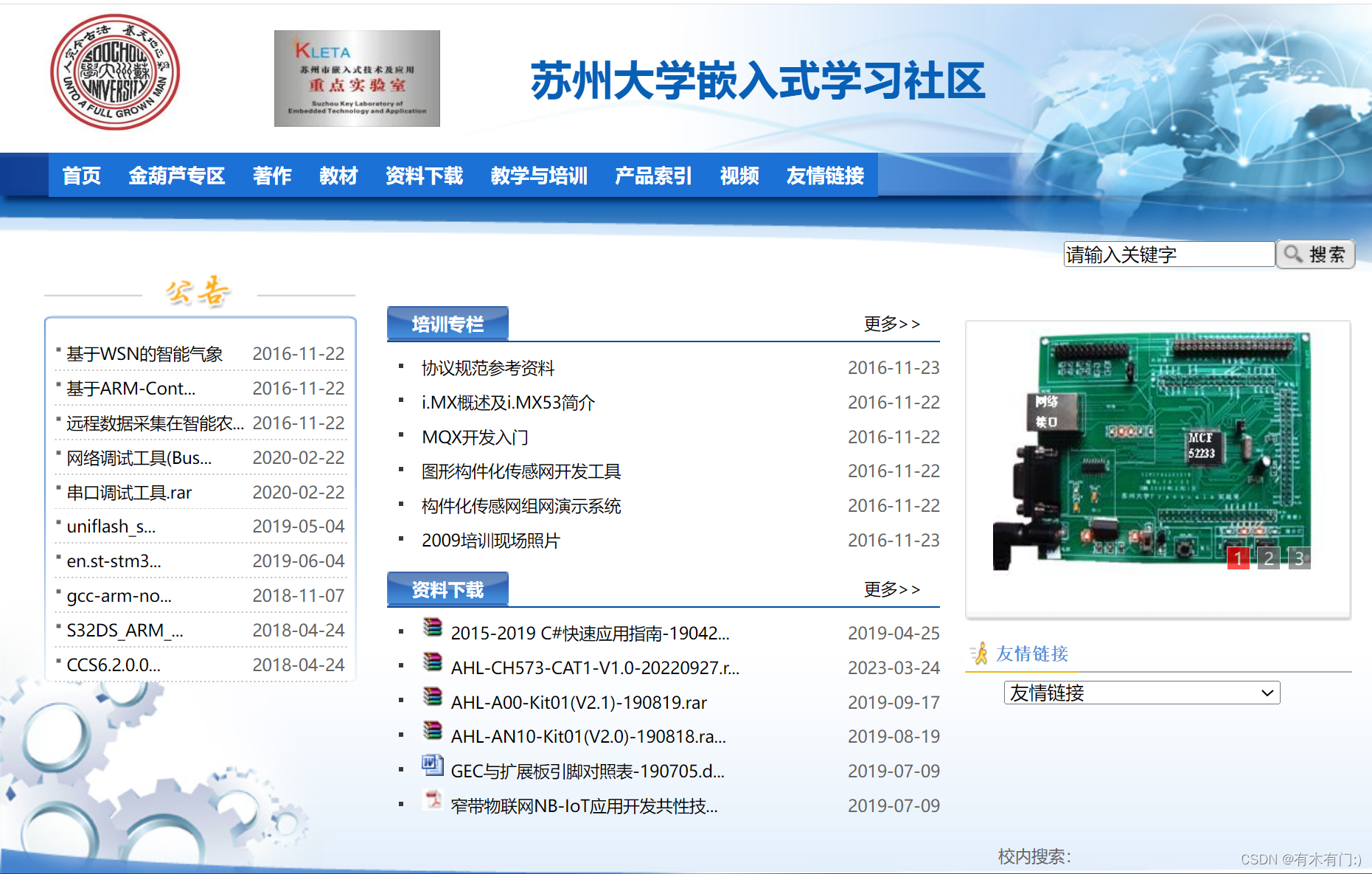

苏州大学嵌入式学习社区




步骤一：硬件接线。将Type-C数据线的小端连接主板的Type-C接口，另外一端连接计算机USB接口。

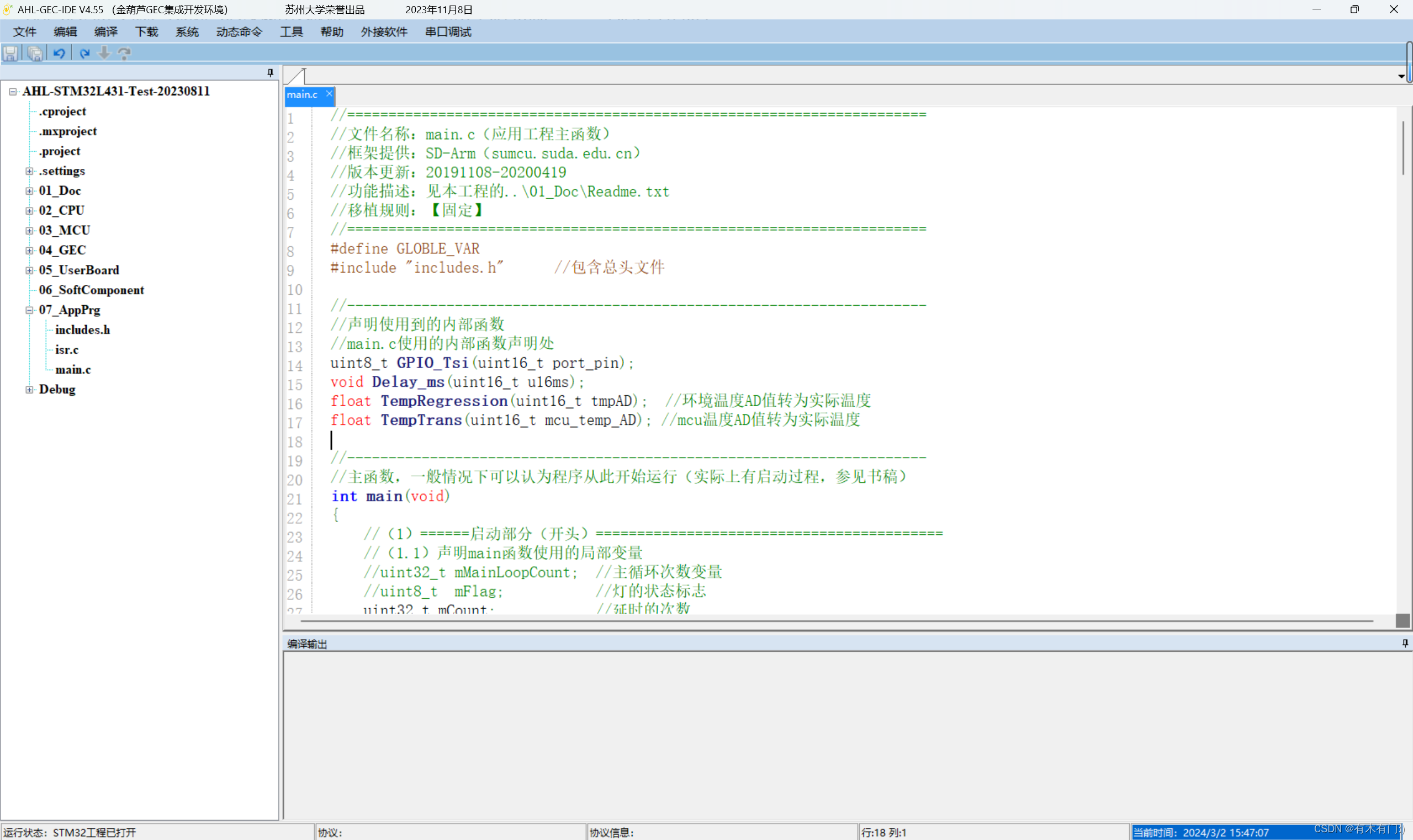

步骤二：打开环境，导入工程。打开集成开发环境AHL-GEC-IDE，点击菜单“文件”->“导入工程”，导入从社区中下载的电子资源...\04-Software\CH01\AHL-STM32L431-Test-20230811。结果如图所示。

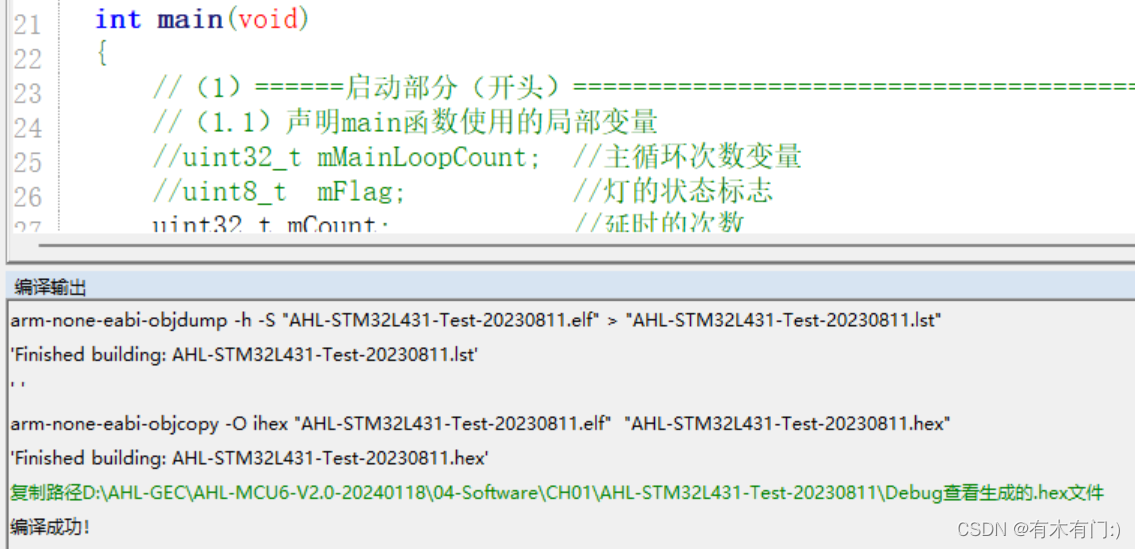

步骤三：编译工程。点击菜单“编译”->“编译工程”，编译后会显示编译成功。如图所示。

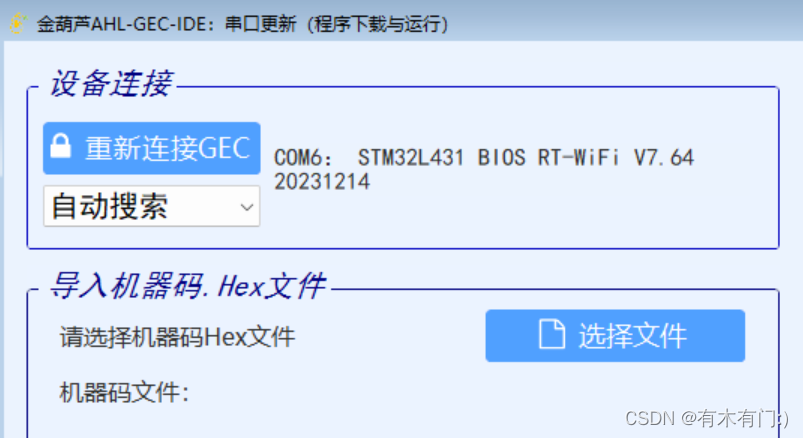

步骤四：连接GEC。点击菜单“下载”->“串口更新”，进入更新窗体界面。点击“连接GEC”查找目标GEC，若提示“成功连接……”，则进行下一步操作。若链接不成功，可能是由于蓝牙连接未关闭，导致串口冲突，将蓝牙关闭即可。成功连接如图所示。

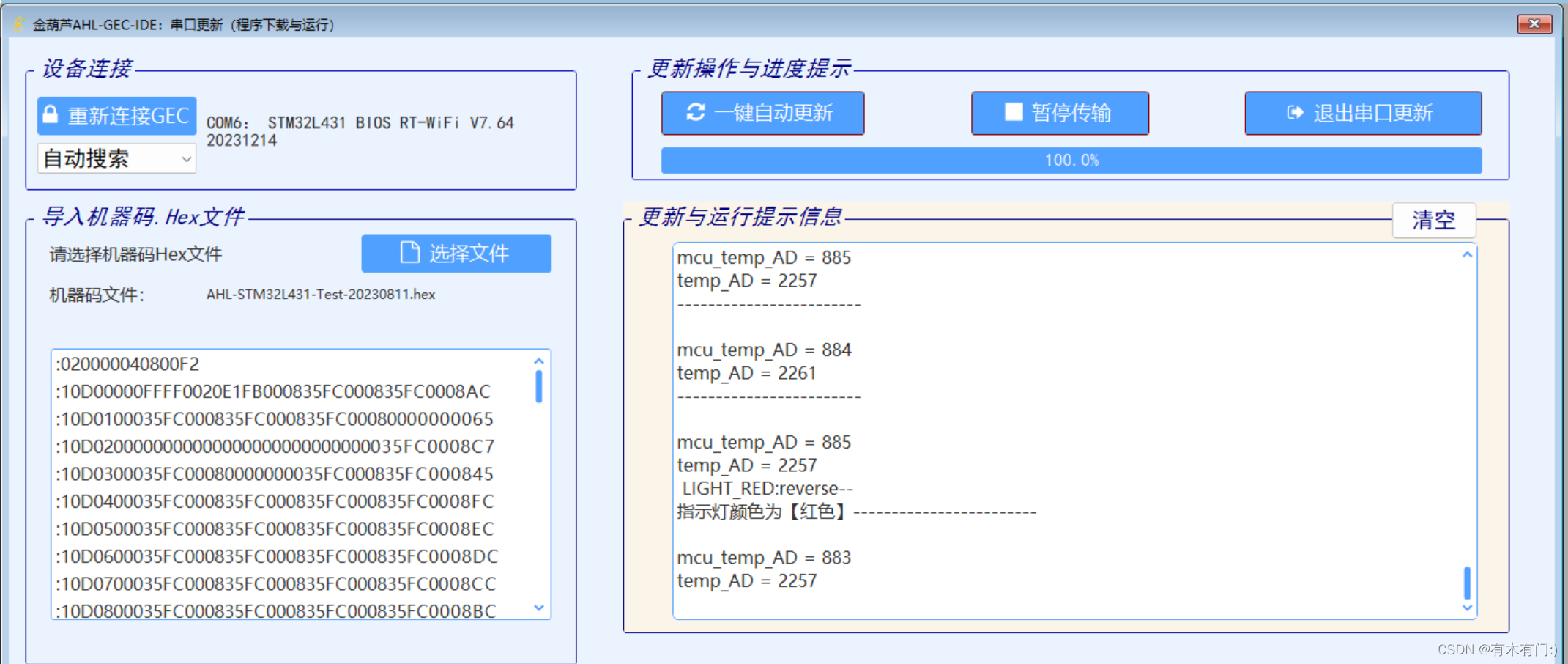

步骤五：下载机器码。点击“选择文件”，导入被编译工程目录下Debug中的.hex文件，然后点击“一键自动更新”按钮，等待程序更新完成。更新完成后，程序将自动运行。如图所示。

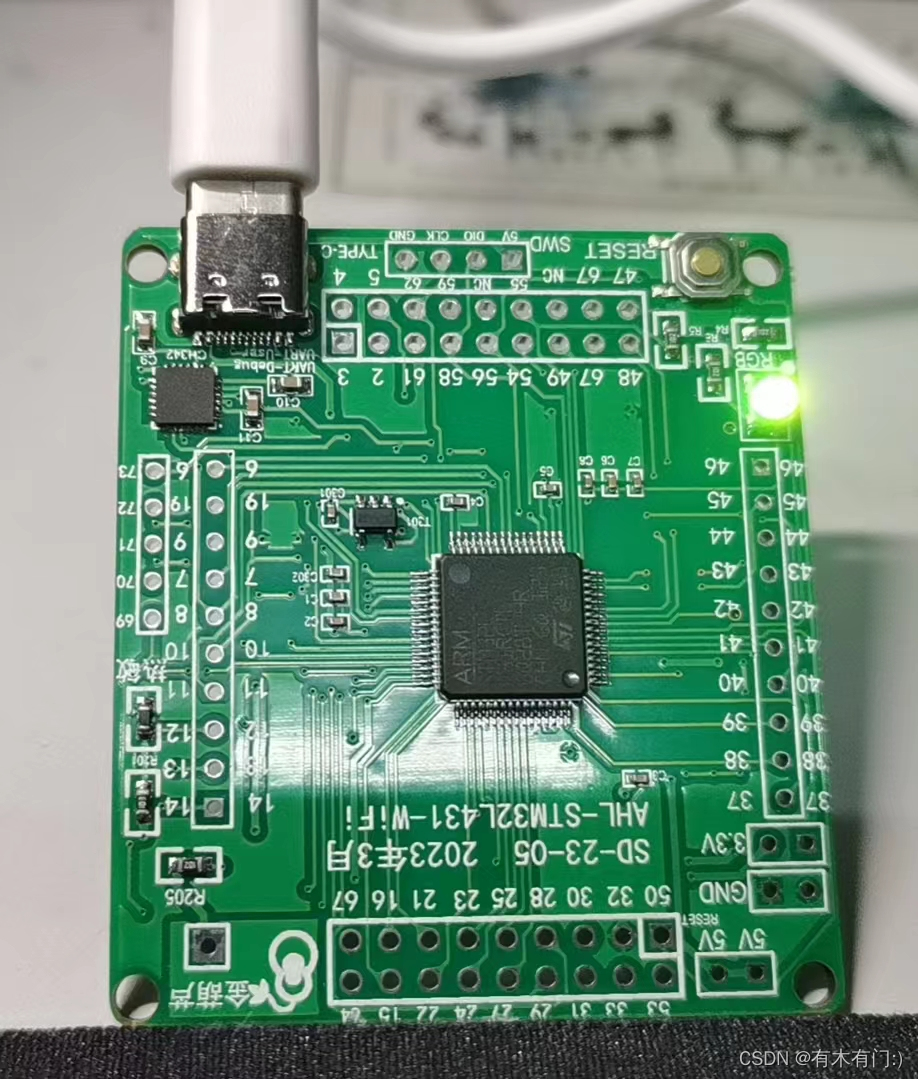

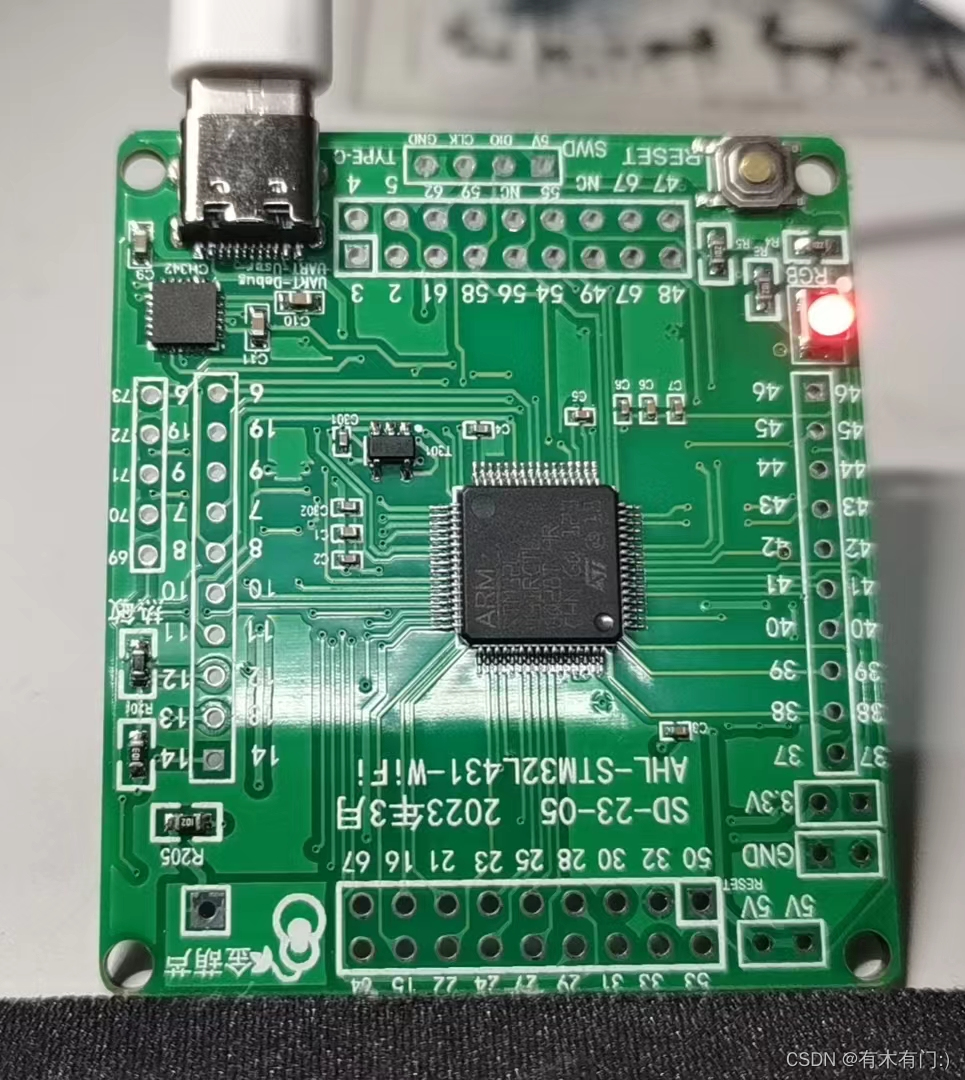

步骤六：观察运行结果。主板的三色灯将会根据所写程序闪烁。

步骤七：通过串口观察运行情况。

1）观察程序运行过程。进入“工具”->“串口工具”，选择其中一个串口 ，波特率设为115200并打开，串口调试工具会显示三色灯的状态、MCU温度、环境温度(若没有显示，则关闭该串口，打开另一个串口)。如图所示。

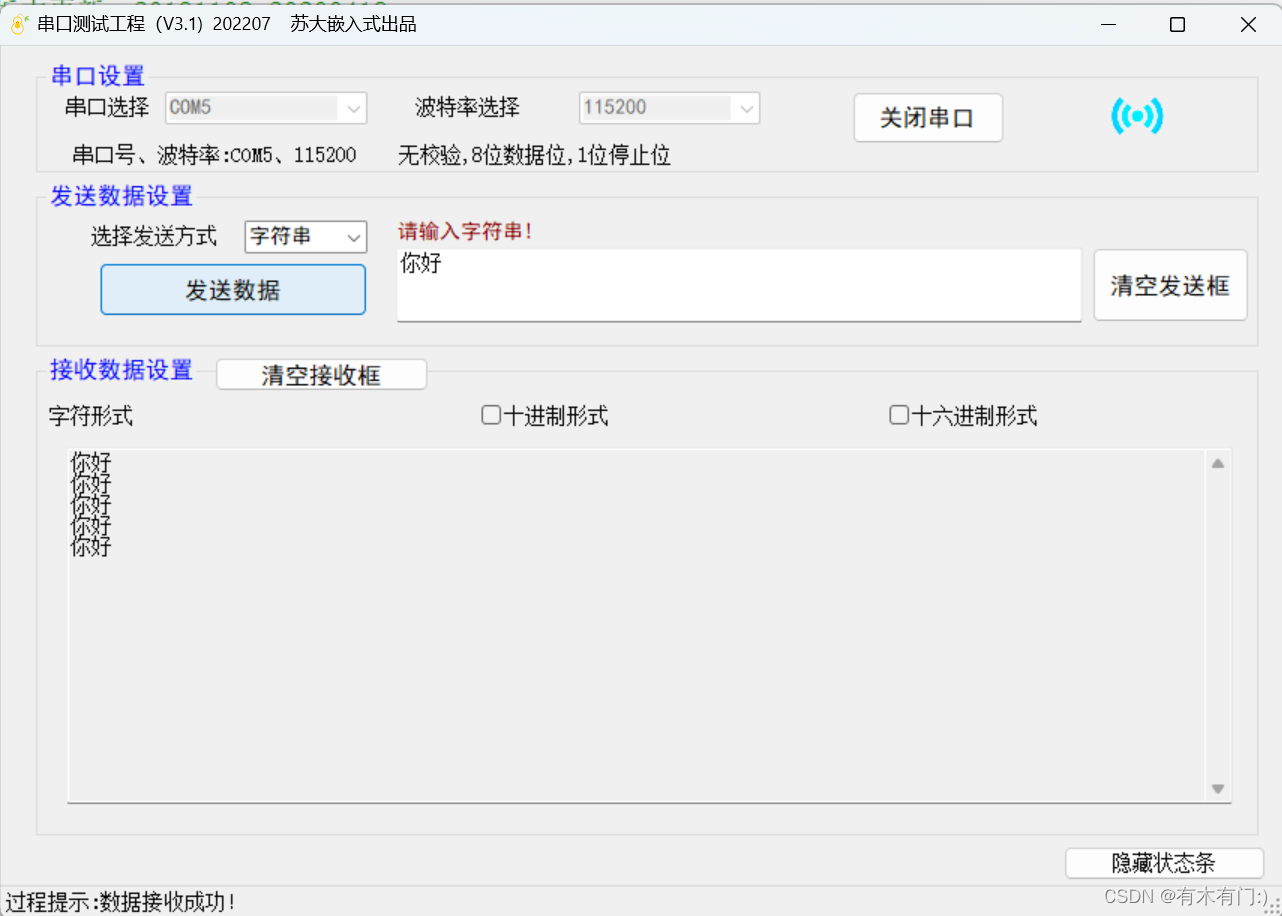

2）验证串口收发。关闭已经打开的串口，打开另一个串口，波特率选择默认参数，在“发送数据框”中输入字符串，点击“发送数据”。主板会回送数据给PC，并在接收框中显示。如图所示。

运行测试结束。

该运行示例参照：嵌入式技术基础与实践：基于STM32L431微控制器：微课视频版/王宜怀主编.
