等效电路法经典例题

例题一：

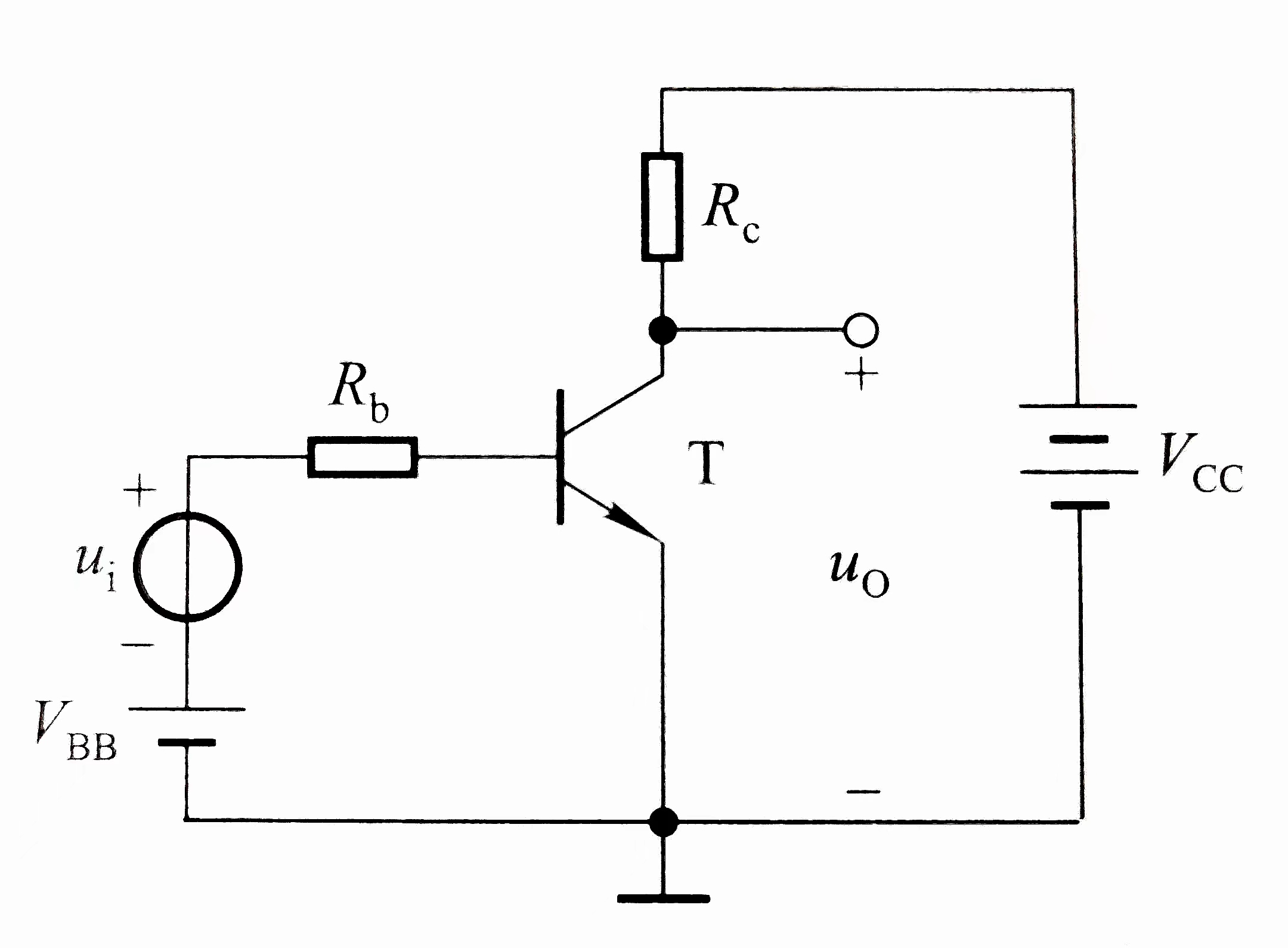

如上图所示，已知VBB=1V，Rb=24kΩ，VCC=12V，Rc=5.1kΩ，晶体管的r'bb=100Ω，β=100，导通时的UCEQ=0.7V

(1)求静态工作点Q；

(2)求解Au、Ri、Ro

解题思路：

在进行静态分析时，先求出与Q点相关的四个数值，UBEQ已知为0.7V，再通过UBEQ求出其余三个数值，即管压降UCEQ、基极电流IBQ、集电极电流ICQ

UCEQ=VCC-ICQRc

IBQ=(VBB-UBEQ)/Rb

ICQ=βIBQ

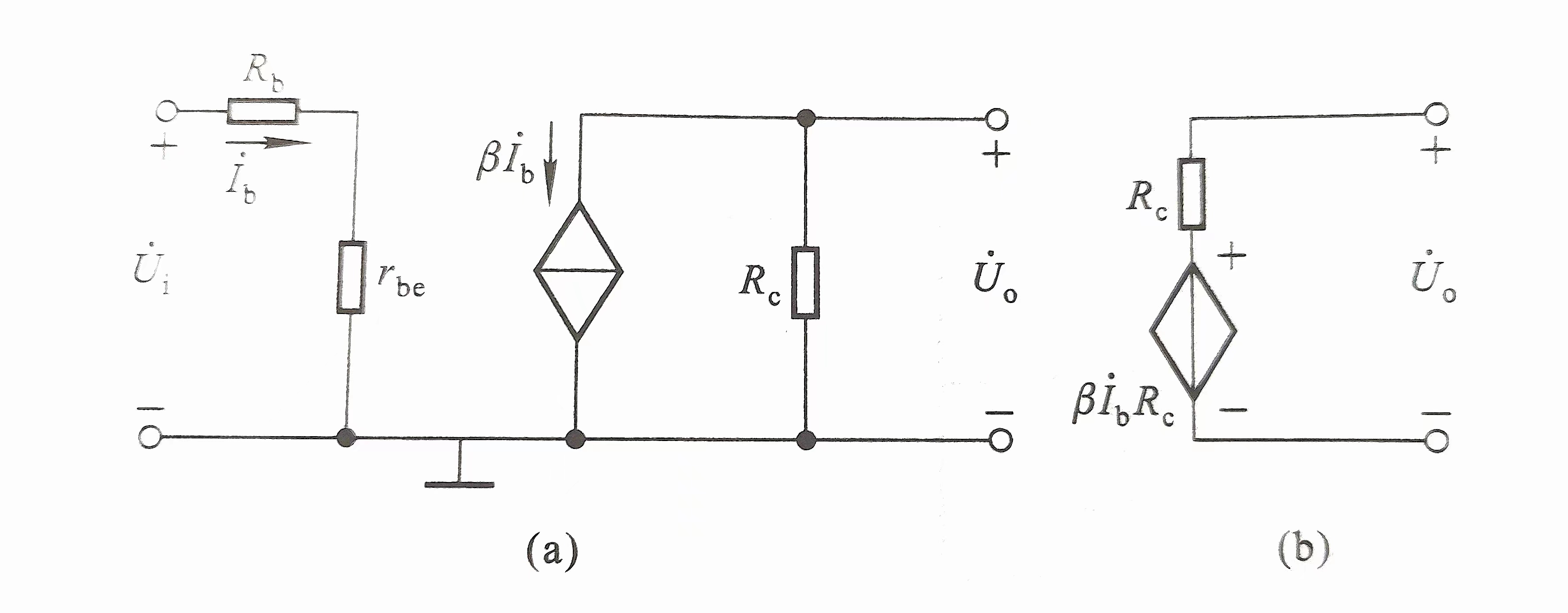

在进行动态分析时，先求出rbe，rbe≈rbb'+βUT/ICQ，再通过rbe其余三个数值，即电压放大倍数AU、输入电阻Ri、输出电阻Ro

Au=Uo/Ui=-βRc/Rb+rbe

Ri=Ui/Ii=Rb+rbe

Ro=Rc

(1):

IBQ=(VBB-UBEQ)/Rb=(1-0.7)/24*10^3=12.5μA

ICQ=βIBQ=(100*12.5*10^6)=1.25mA

UCEQ=VCC-ICQRc=(12-1.25*5.1)≈5.63V

UCEQ>UBEQ，说明集电结反向偏置，晶体管工作在放大区

(2):

rbe≈rbb'+βUT/ICQ≈(100+100*26/1.25)≈2200Ω=2.2kΩ

Au=Uo/Ui=-βRc/Rb+rbe≈-100*5.1/(24+2.2)≈-19.5

Ri=Rb+rbe≈24+2.2=26.2kΩ

Ro=Rc=5.1kΩ

例题二：

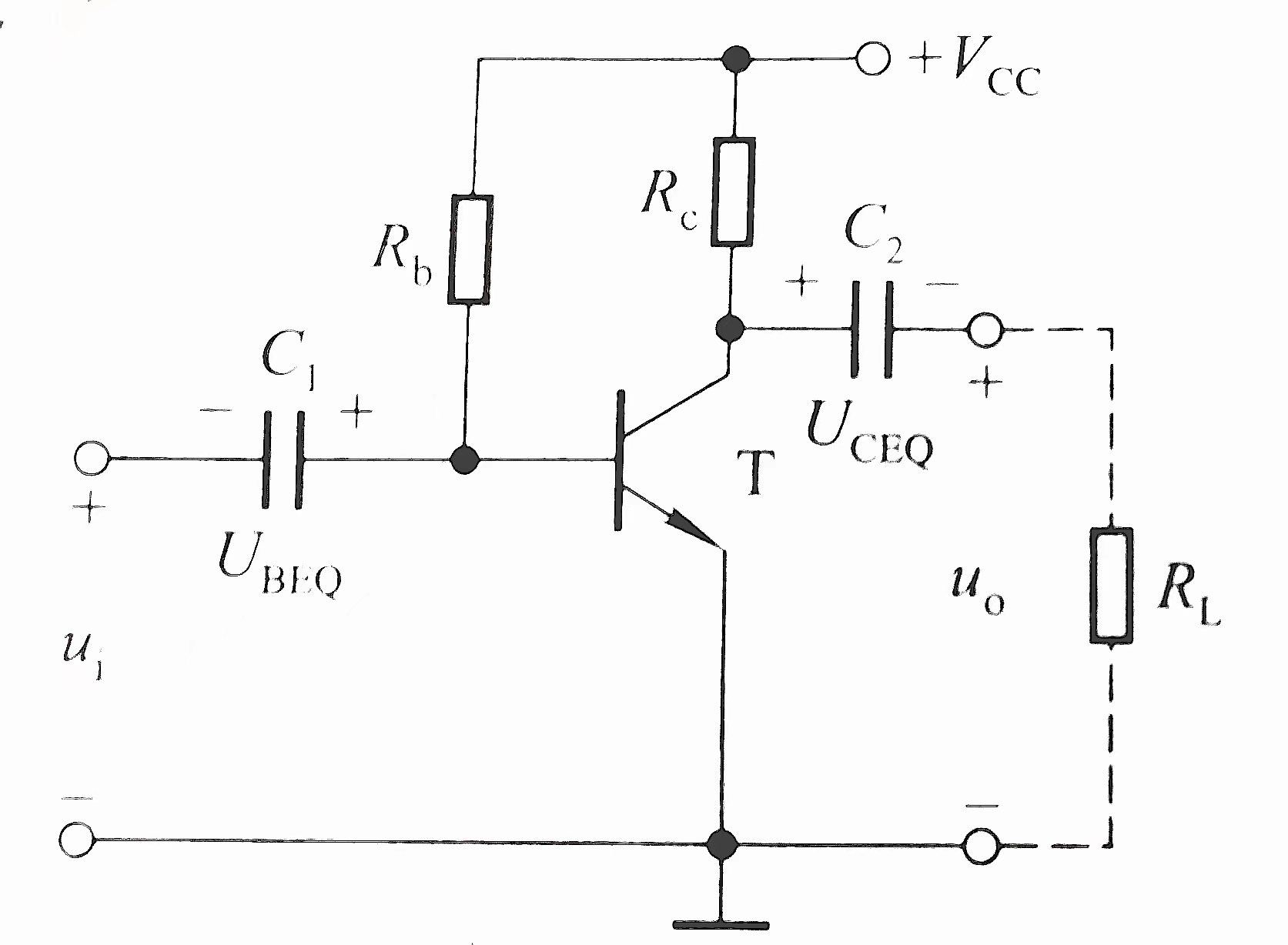

在如上图所示电路中，已知VCC=12V，Rb=510kΩ，Rc=3kΩ；晶体管的rbb'=150Ω，β=80，UBEQ=0.7V，RL=3kΩ；耦合电容对交流信号可视为短路

(1)求出电路的Au、Ri、Ro；

(2)若所加信号源内阻Rs为2kΩ，求出Aus=Uo/Us；

(3)若电容C2短路，则对电路的静态和动态有哪些影响？简述理由

解：

(1):

IBQ=(VCC-UBEQ)/Rb=(12-0.7)/510*10^3=22.2μA

ICQ=βIBQ=(80*0.0222)=1.77mA

UCEQ=VCC-ICQRc=(12-1.77*3)≈6.69V

UCEQ>UBEQ，说明集电结反向偏置，晶体管工作在放大区

rbe≈rbb'+βUT/ICQ≈(150+80*26/1.77)≈1325Ω=1.33kΩ

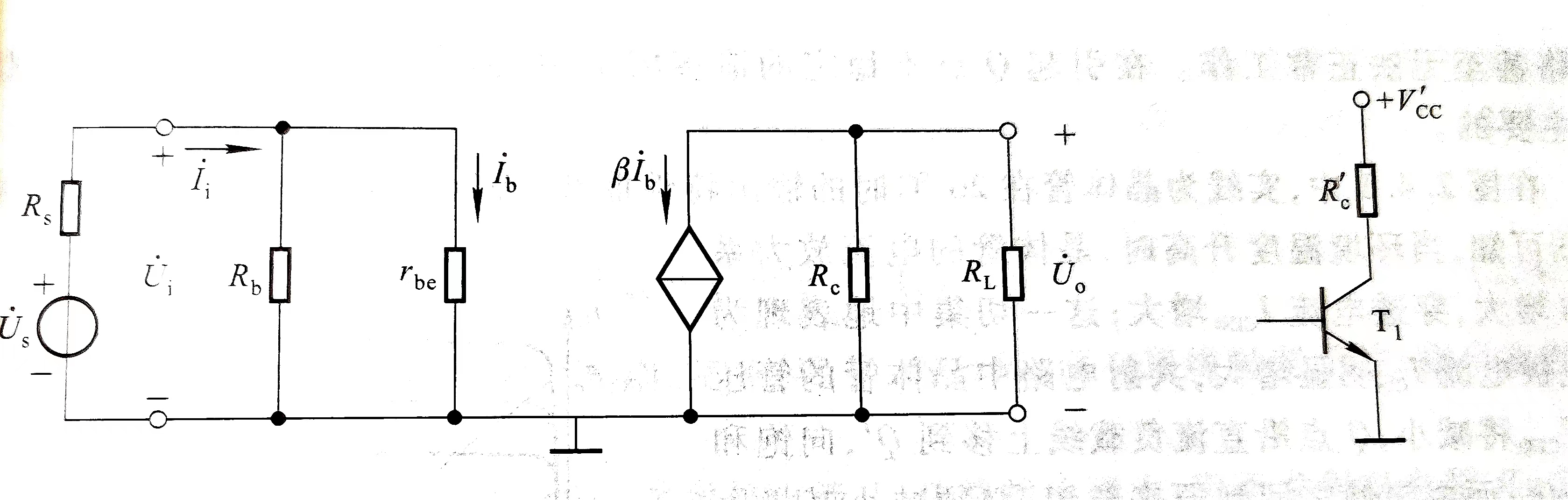

画出阻容耦合共射放大电路的交流等效电路，如下图

从图中可知，

Uo=-Ic(Rc//RL)=-βIb(Rc//RL)，Ui=Ibrbe

根据Au=Uo/Ui=-β(Rc//RL)/rbe≈-80*1.5/1.33≈-90

Ri=Ui/Ii=Rb//rbe

通常情况下，Rb>>rbe，故并联后Rb可以忽略不计，Ri=rbe=1.33kΩ

Ro=Rc=3kΩ

注意，放大电路的输入电阻与信号源内阻无关，输出电阻与负载无关

(2):

根据Aus=Uo/Us=(Ui/Us)*(Uo/Ui)=Au*Ri/Rs+Ri≈-36

Aus总是小于Au，输入电阻愈大，Ui愈接近Us，Au愈接近Aus

(3):

若电容C2短路，则电路输出端与负载电阻由阻容耦合变为直接耦合，RL将影响Q点。

此时，虽然由于静态时晶体管的输入回路没有变化，因此IBQ，ICQ保持不变；但是，输出回路经戴维南定理进行等效变换为新的直流电源V'CC和等效电阻R'c，分别为V'CC=VCC*RL/(Rc+RL)，R'c=Rc//RL

如上图，代入数据，得V'CC=6V，R'c=1.5Ω

UCEQ=V'CC-ICQR'c=(6-1.77*1.5)=3.35V

管压降减小，图解分析可知，放大电路的最大不失真电压明显变小，由于交流等效电路未变，电路的电压放大倍数，输入输出电阻未变
