负反馈放大电路的四种基本组态

引入了交流负反馈的放大电路称为负反馈放大电路，下面将讲述交流负反馈的四种基本组态及其特点

负反馈放大电路分析要点

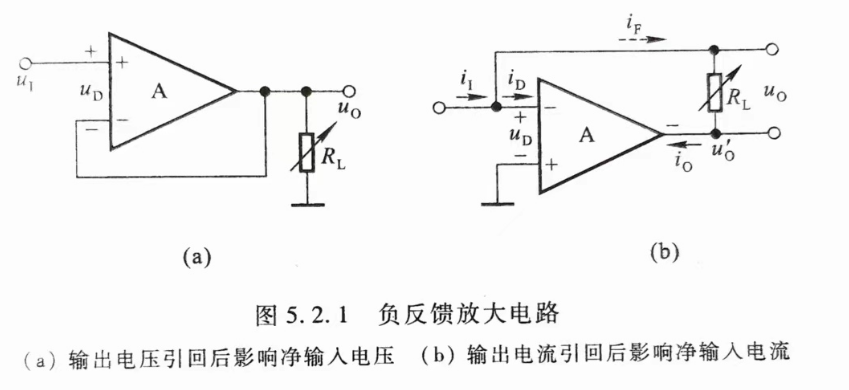

可以看出上图a所示电路中引入了交流负反馈，输出电压uo的全部作为反馈电压作用用于集成运放的反相输入端

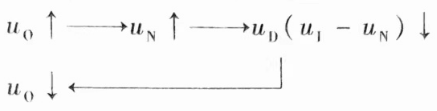

在输入电压uI不变的情况下，若由于某种原因(负载电阻RL变化)引起输出电压uo增大，则集成运放反相输入端电位uN势必然随之升高，导致集成运放的净输入电压uD减小，从而使uo减小，即

若由于某种原因使uo减小时，则负反馈的结果将使uo增大

即，反馈的结果使输出电压的变化减小，当开环增益很大时，净输入电压uD必然很小，因而图a所示电路的输出电压uo近似等于输出电压uI，即uo≈uI

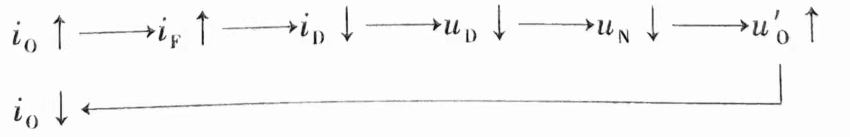

图b所示电路中也引入了交流负反馈，输出电流io的全部作为反馈电流作用于集成运放的反相输入端，在输入电流iI不变的情况下，若由于某种原因(负载电阻RL变化)引起输出电流io增大，iF随之增大，则集成运放反相输入端的电流iD将减小，导致uD减小，反相输入端电位uN势必然随之降低，从而使集成运放的输出电压u'o升高，io随之减小，即

若由于某种原因使io减小时，则负反馈的结果将使io增大

即，反馈的结果使输出电流的变化减小，图b所示电路的输出电流io近似等于输出电流iI，即io≈iI

对上述电路的分析，可以得出如下结论：
1.交流负反馈稳定放大电路的输出量，任何因素引起的输出量的变化均将得到抑制

由于输入量的变化所引起的输出量的变化也同样会受到抑制，所以交流负反馈使电路的放大能力下降

2.反馈量实质上是对输出量的采样，它既可能来源于输出电压，如图a所示电路，也可能来源于输出电流，如图b所示电路，其数值与输出量成正比

3.负反馈的基本作用是将引回的负反馈与输入量相减，从而调整电路的净输入量和输出量

净输入量既可能是输入电压减反馈电压，也可能是输入电流减反馈电流

4.反馈量取自输出电压将使输出电压稳定，反馈量取自输出电流将使输出电流稳定

因此，对于具体的负反馈放大电路，首先应该研究以下问题，进而进行定量分析

1.从输出端看，反馈量是取自于输出电压，还是取自于输出电流，即反馈的目的是稳定输出电压还是稳定输出电流

2.从输入端看，反馈量与输入量时以电压方式相叠加，还是以电流方式相叠加，即反馈的结果是减小净输入电压，还是减小净输入电流

反馈量若取自输出电压，则称为电压反馈，若取自输出电流，则称为电流反馈

反馈量与输入量若以电压方式相叠加，则称为串联反馈，若以电流方式相叠加，则称为并联反馈

因此，交流负反馈有四种组态，即电压串联、电压并联，电流串联、电流并联的，称为交流负反馈的四种方式

由集成运放组成的四种组态负反馈放大电路

一.电压串联负反馈电路

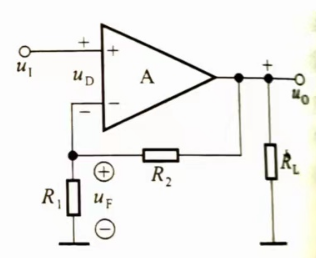

上图a中所示电路将输出电压的全部作为反馈电压，而大多数电路均采用电阻分压的方式将输出电压的一部分作为反馈电压，如下图所示，电路各点电位的瞬时极性如图中标注，由图可知反馈量为

表明反馈量取自于输出电压uo，且正比与uo，并将与输出电压uI求差后放大，故电路引入了电压串联负反馈

二.电流串联负反馈电路

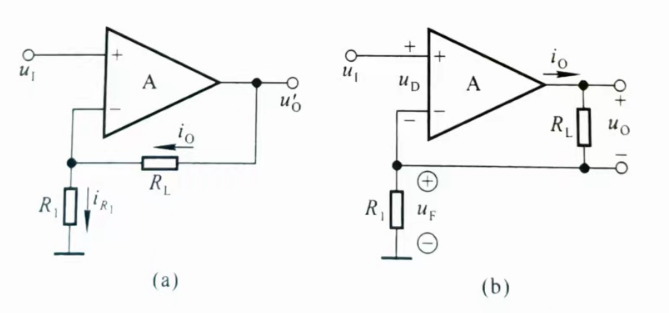

在上图所示电路中，若将负载电阻RL接在R2处，则RL中就可得到稳定的电流，如下图a所示，习惯上常画成下图b所示形式，电路中相关电位及电流的瞬时极性和电流流向如图中所标注，如图可知，反馈量为uF=ioR1

表明反馈量取自于输出电流io，且转换为反馈电压uF，并将与输入电压uI求差后放大，故电路引入了电流串联负反馈

三.电压并联负反馈电路

在上图所示电路中，相关电位及电流的瞬时极性和电流流向如图中所标注，由图可知，反馈量为

表面反馈量取自输出电压uo，且转换成反馈电流iF，并将与输入电流iI求差后放大，因此电路引入了电压并联负反馈

四.电流并联负反馈电路

在上图所示电路中，各支路电流的瞬时极性如图中所标注，如图可知，反馈量为

表明反馈信号取自输出电流io，且转换成反馈电流iF，并将与输入电流iI求差后放大，因而电路引入了电流并联负反馈

五.结论

由上述四个电路可知，串联负反馈电路所加信号源均为电压源，这是因为若加恒流源，则电路的净输入电压将等于信号源电流与集成运放输入电阻之积，而不受反馈电压的影响，同理，并联负反馈电路所加信号源均为电流源，这是因为若加恒压源，则电路的净输入电流将等于信号源电压除以集成运放输入电阻，而不受反馈电流的影响

即串联负反馈使用于输入信号为恒压源或近似恒压源的情况，而并联负反馈适用于输入信号为恒流源或近似恒流源的情况

综上所述：

1.放大电路中应引入电压负反馈还是电流负反馈，取决于负载想要得到稳定的电压还是稳定的电流

2.放大电路中应引入串联负反馈还是并联负反馈，取决于输入信号源是恒压源还是恒流源

反馈组态的判断

一.电压负反馈与电流负反馈的判断

电压反馈与电流反馈的区别在于基本放大电路的输出回路与反馈网络的连接方式不同

负反馈电路中的反馈量不是取自输出电压就是取自输出电流，因此，只要令负反馈放大电路的输出电压u0为零，若反馈量也随之为零，则说明电路中引入了电压负反馈，若反馈量依然存在，则说明电路中引入了电流负反馈

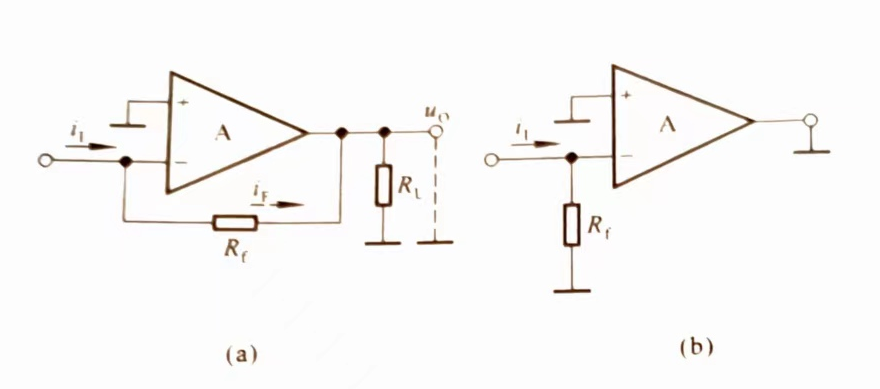

如上图a所示电路中引入了交流负反馈，输入电流iI与反馈电流iF如图中所标注，令输出电压uo=0，即将集成运放的输出端接地，便得到如图b所示电路，此时，虽然反馈电阻Rf中仍有电流，但那是输入电流iI作用的结果，而因为输出电压uo=0，所以它在Rf中产生的电流(即反馈电流)也必然为零，故电路中引入的是电压反馈

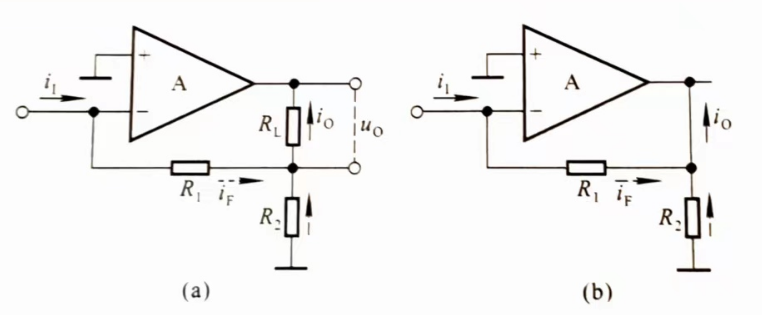

如上图a所示电路中引入了交流负反馈，各支路电流如图中所标注，令输出电压uo=0，即将负载电阻RL短路，得到如图b所示电路，因为输出电流仅受集成运放输入信号的控制，所以即使RL短路，io也并不为零，又因为反馈电流iF与io的关系不变，说明反馈量依然存在，故电路中引入的是电流反馈

应当特别指出，上述方法仅仅是判断方法，而不是实验方法，如果将集成运放的输出端强制接地，常会使之因电流过大而烧坏

二.串联反馈与并联反馈的判断

串联反馈与并联反馈的区别在于基本放大电路的输入回路与反馈网络的连接方式不同，若反馈信号为电压量，与输入电压求差而获得净输入电压，则为串联反馈，若反馈信号为电流量，与输入电流求差获得净输入电流，则为并联反馈

例如：

集成运放的净输入电压为uD=uI-uF，故它们均引入了串联反馈

集成运放的净输入电流为iD=iI-iF，故它们均引入了并联反馈

例题一：

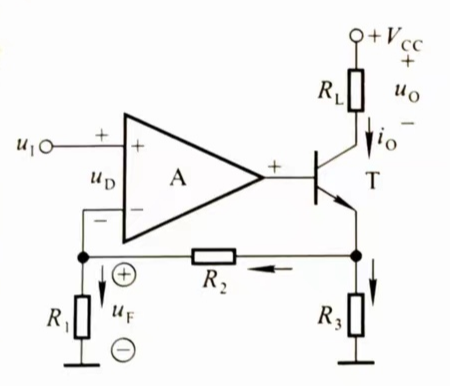

如上图所示电路，分析该电路中有无引入反馈，若有反馈，则说明引入的是直流反馈还是交流反馈，是正反馈还是负反馈，若为交流负反馈，则说明反馈的组态

解：

观察电路，R2将输出回路与输入回路相连接，因而电路引入了反馈，无论在直流通路中，还是在交流通路中，R2形成的反馈通路均存在，因而电路中既引入了直流反馈，又引入了交流反馈

设输入电压u1对地为"+"，集成运放的输出端电位(即晶体管T的基极电位)为"+"，因此集电极电流(即输出电流io)的流向如图中所标注，io通过R3和R2所在支路分流，在R1上获得反馈电压uF，uF的极性为上正下负，使集成运放的净输入电压uD减小，故电路中引入的是负反馈

根据uI、uF和uD的关系，说明电路引入的是串联反馈，令输出电压uo=0，即将RL短路，因io仅受iB的控制而依然存在，uF和io的关系不变，故电路中引入的是电流反馈

所以，电路中引入了电流串联负反馈

例题二：

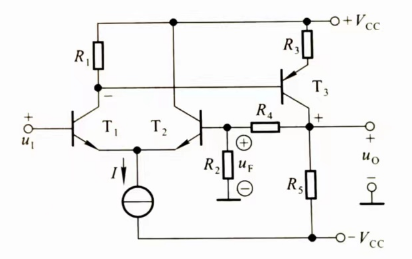

试分析上图中所示电路中引入了哪种组态的交流负反馈？

解：

在假设输入电压uI对地为"+"的情况下，电路中各点的电位如图中所标注，在电阻R2上获得反馈电压uF

uF使差分放大电路的净输入电压(T1管和T2管的基级电位之差)变小，故电路中引入了串联反馈

令输出电压uo=0，即将T3管的集电极接地，将使uF为零，故电路中引入了电压负反馈

所以，电路中引入了电压串联负反馈
