使用matplotlib绘制马鞍面

Hyperbolic Praboloid

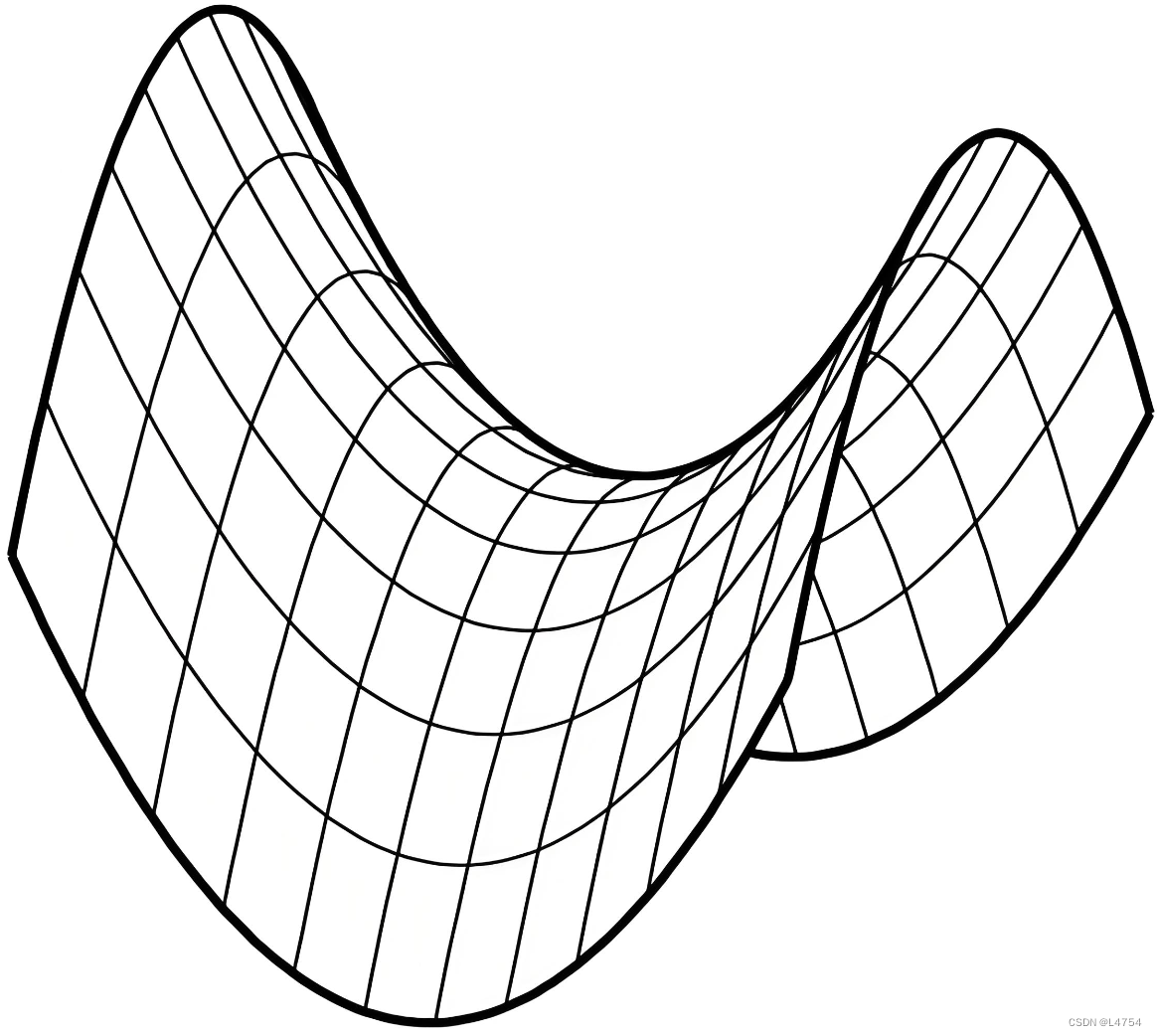

马鞍面的数学名称是双曲抛物面(Hyperbolic Praboloid)，在XOZ坐标平面上构造一条开口向上的抛物线，然后在YOZ坐标平面上构造一条开口向下的抛物线（两条抛物线的顶端是重合于一点上）；然后让第一条抛物线顺着另一条抛物线上滑动，便形成了马鞍面。坐标原点为马鞍面的鞍点。

采用该造型所具有的易堆叠和抗挤压特性为生产、包装、运输带来了极大便利的便利，所以自1967首次使用该造型批量生产薯片后就一直沿用至今。

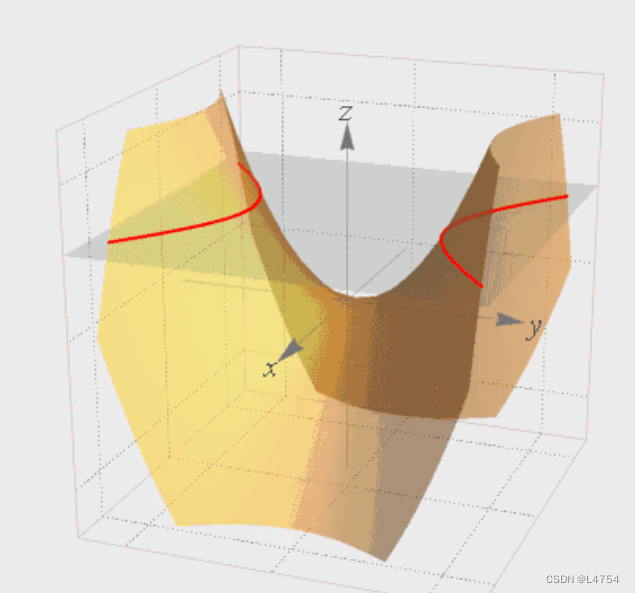

横截法考察函数：

Code

• 导入必要的库：
  numpy 用于数值计算。matplotlib.pyplot 用于绘制图形。
• 定义马鞍面函数：saddle_surface(x, y) 函数定义了马鞍面的数学表达式，即 $z=x^2-y^2$。
• 生成网格点：
  使用 np.linspace() 生成 x 和 y 值的一维数组。
  使用 np.meshgrid() 生成 x 和 y 的网格点，即二维数组。
• 计算 z 值:
  使用之前定义的 saddle_surface() 函数计算每个网格点的 z 值。
• 绘制表面：
  创建一个 Matplotlib 图形窗口。 添加一个3D坐标轴。 使用 plot_surface() 函数绘制马鞍面。
• 设置标签：
  使用 set_xlabel()、set_ylabel() 和 set_zlabel() 设置坐标轴标签。

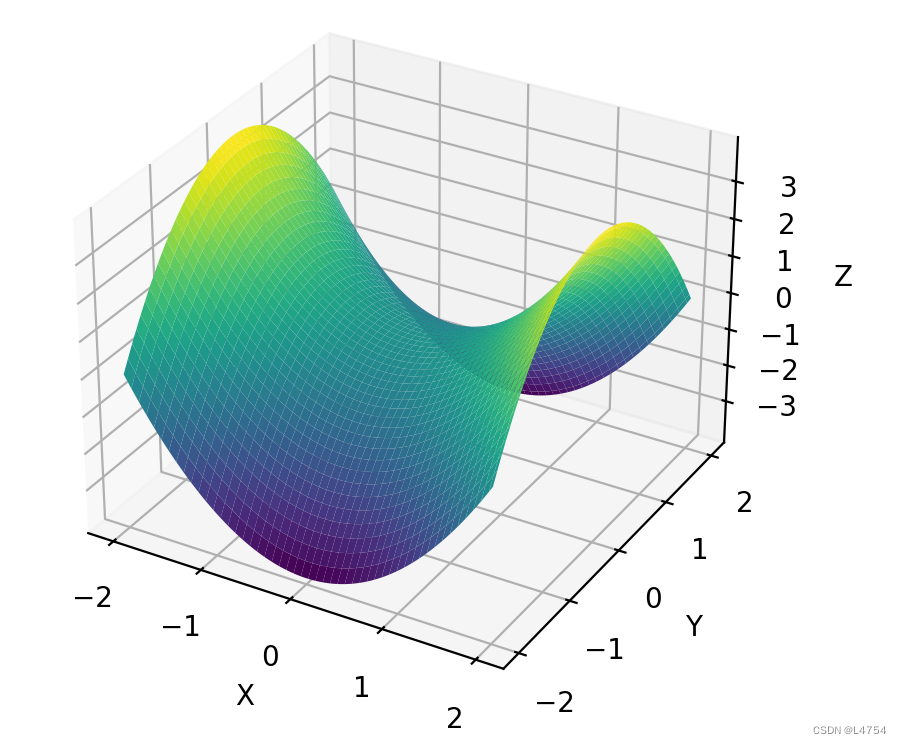

• 显示图形：使用 plt.show() 函数显示绘制的图形。

import numpy as np
import matplotlib.pyplot as plt
# Define the saddle surface function
def saddle_surface(x, y):
    return x**2 - y**2

# Generate x and y values
x = np.linspace(-2, 2, 100)
y = np.linspace(-2, 2, 100)
x, y = np.meshgrid(x, y)
z = saddle_surface(x, y)

# Plot the surface
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
ax.plot_surface(x, y, z, cmap='viridis')

# Set labels
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.set_zlabel('Z')

plt.show()
