绘制经典马鞍图

1. 马鞍面方程

马鞍面的标准方程为：

这里以 a=1、b=1 为例，即 z= x² - y²。

2. 基础绘制步骤

步骤1：定义网格

使用 meshgrid 生成 x 和 y 的坐标网格：

        [x, y] = meshgrid(-3:0.1:3, -3:0.1:3); % 范围[-3,3]，步长0.1

步骤2：计算马鞍面高度 z

        z = x.^2 - y.^2; % 马鞍面方程

步骤3：绘制三维曲面

用 surf 函数绘制曲面：

        figure;
        surf(x, y, z);
        xlabel('x'); ylabel('y'); zlabel('z');
        colormap('jet'); % 设置颜色映射
        colorbar;       % 显示颜色条
        shading interp; % 平滑着色（去除网格线）

完整代码如下：

% 定义网格
[x, y] = meshgrid(-3:0.1:3, -3:0.1:3);
% 马鞍面方程
z = x.^2 - y.^2;

% 绘制带光照和等高线的马鞍面
figure;
surfc(x, y, z, 'EdgeColor', 'none');
title('双曲抛物面 (马鞍面)');
xlabel('x'); ylabel('y'); zlabel('z');
colormap('jet');
colorbar;
shading interp;
light;
lighting gouraud;
view(-30, 25);

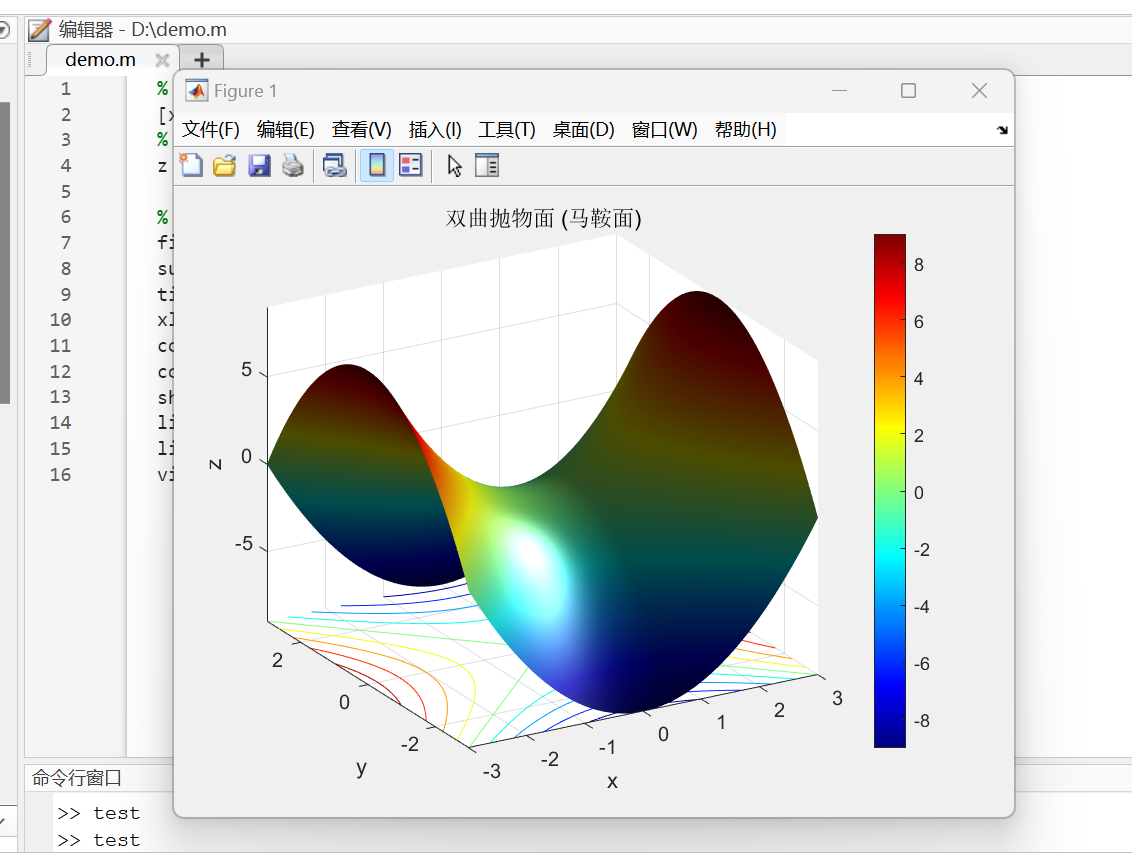

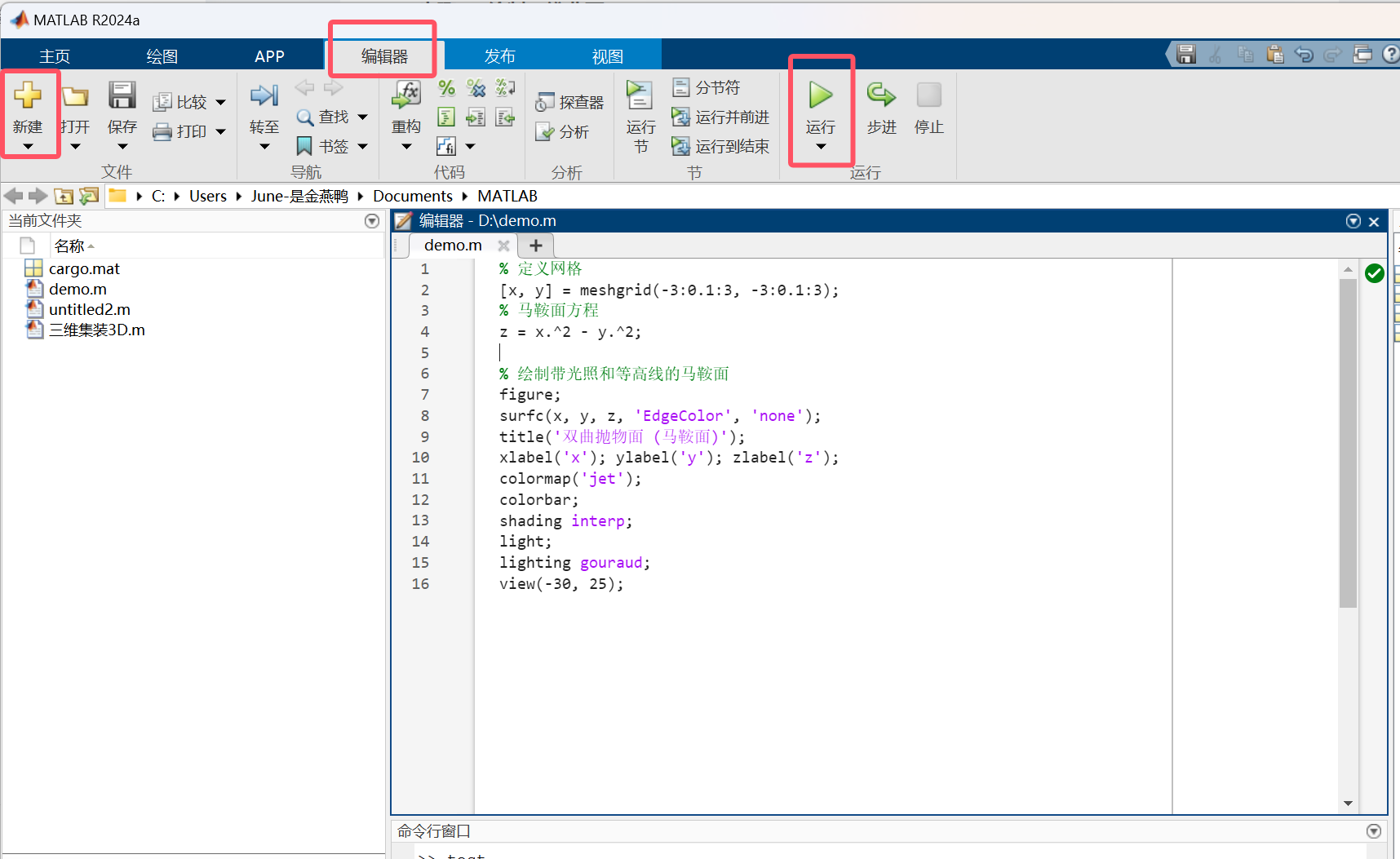

1.在 matlab 新建文件，复制代码，保存文件。 2.编辑器 ->运行 即可得到效果运行结果：
