混频器【Multisim】【高频电子线路】

目录

一、实验目的与要求

二、实验仪器

三、实验内容与测试结果

1、测试输入输出波形，说明两者之间的关系

2、测试输出信号的频谱(傅里叶分析法)

3、将其中一个二极管反接，测试输出波形，并解释原因；将两个二极管全部反接，测试输出波形，并解释原因。

4、将R3、R4去掉，测试输出波形，并解释原因

5、若将AM信号的载波频率改为800kHz，并保持输出中频频率不变，则哪个（些）电路参数应作何改动？实验验证。

四、实验结果分析

---

---

一、实验目的与要求

1、加深对混频器功能的理解

2、掌握二极管开关平衡混频器工作原理

3、掌握混频器的Multisim测试方法

二、实验仪器

微机，仿真软件Multisim13.0

---

三、实验内容与测试结果

在Multisim13.0电路窗口中，创建如下图所示仿真电路。

图1

1、测试输入输出波形，说明两者之间的关系

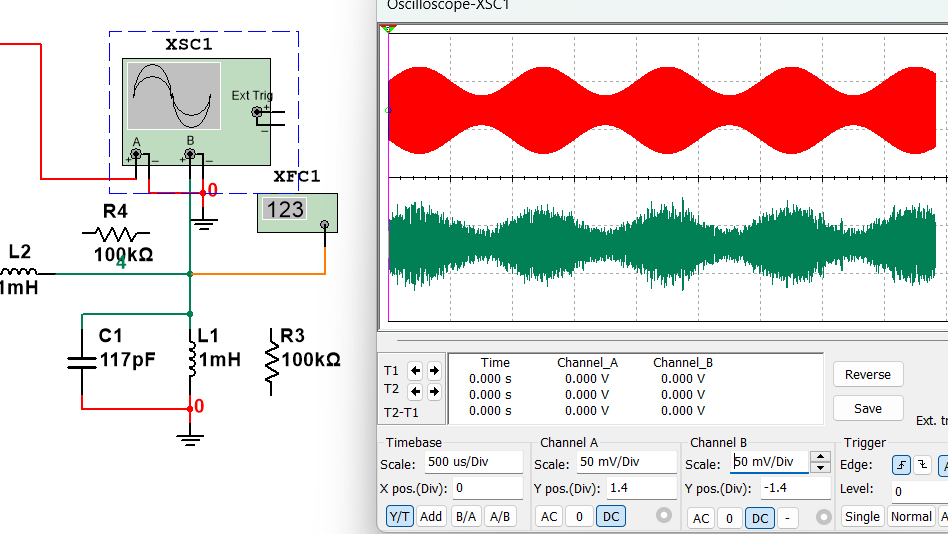

对图1单击仿真按钮，从示波器中观察到的输入输出波形如下：

输入与输出的包络形状完全相同，但信号的频率不同，输入是1000kHz，输出为1465-1000=465kHz （本质区别）

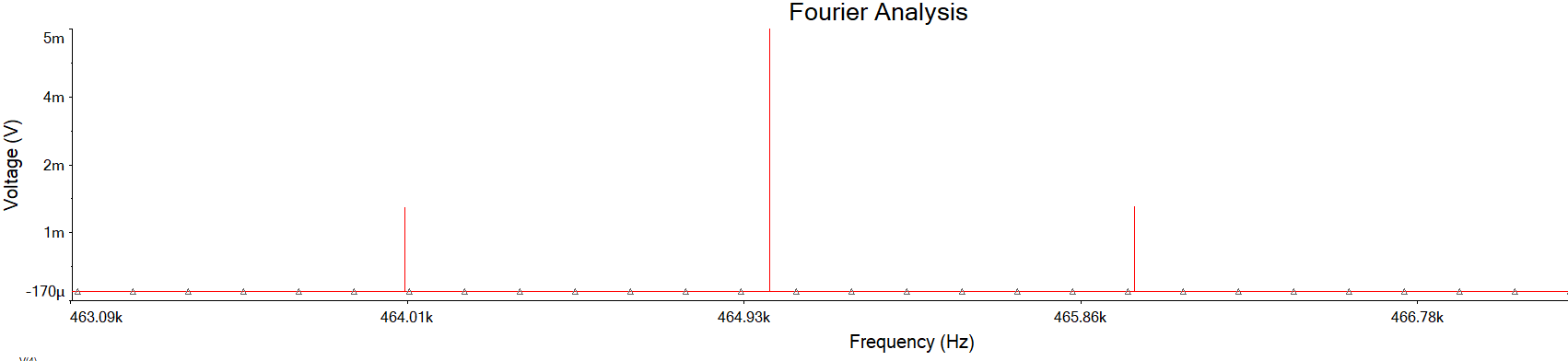

2、测试输出信号的频谱(傅里叶分析法)

选择软件Fourier analysis （傅里叶分析），参数设置如下：“分析参数”标签中的取样选项中频率分解（基本频率）选择1000Hz，谐波数量为1000；“Output（输出）”标签中v(9)为输出变量，测试结果如下：

3、将其中一个二极管反接，测试输出波形，并解释原因；将两个二极管全部反接，测试输出波形，并解释原因。

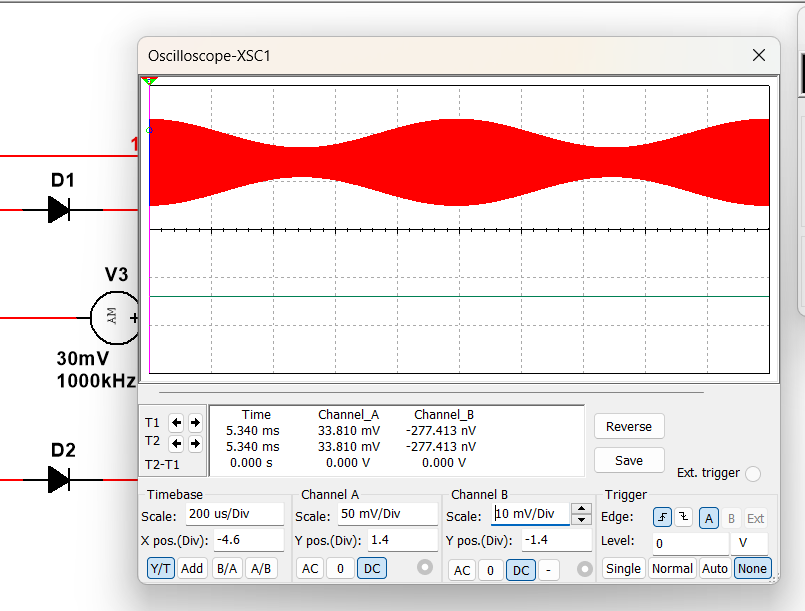

将其中一个二极管反接，破坏了电路的上下平衡结构，Vs抵消了，所以不能实现混频功能，输入输出波形如下：

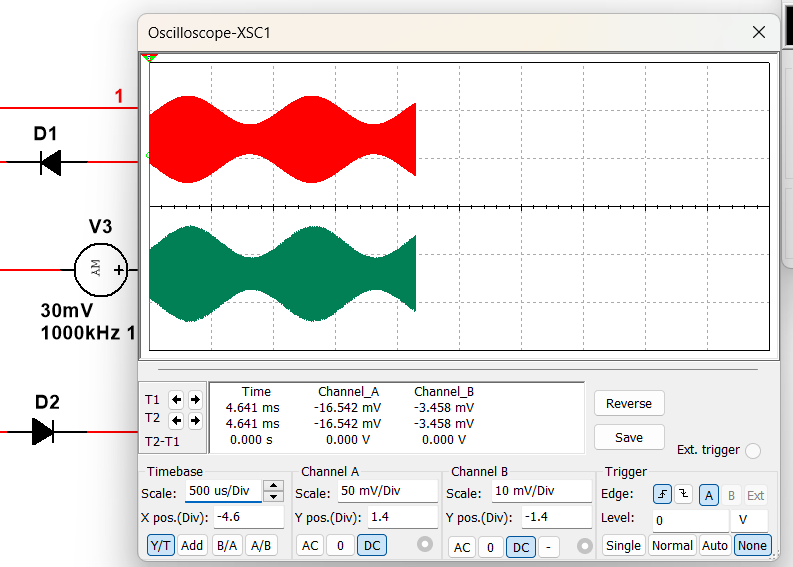

两个二极管同时反接，平衡结构未改变，仍然能实现混频的功能，输入输出波形如下：

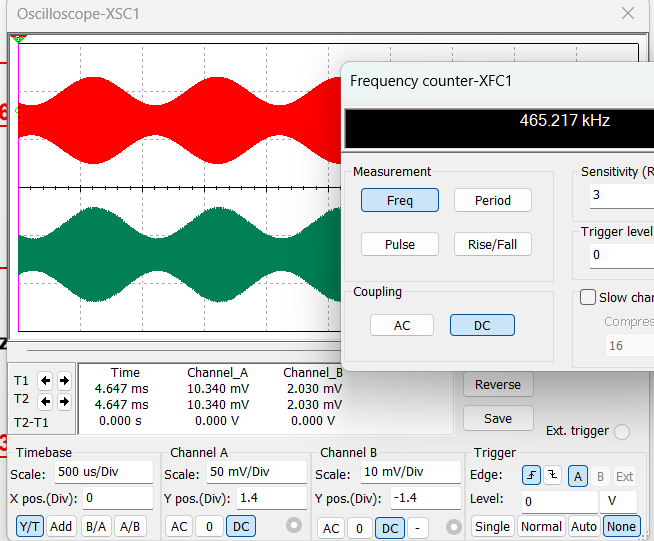

4、将R3、R4去掉，测试输出波形，并解释原因

输出信号是串联谐振回路R与并联谐振回路R并联之后的电位（节点4的电位）

R4去掉，在RCL串联谐振回路，相当于短路；R3去掉，在RCL并联谐振回路，相当于开路

R3、R4存在的作用，使品质因数Q增大，曲线变尖锐，带宽变小。

5、若将AM信号的载波频率改为800kHz，并保持输出中频频率不变，则哪个（些）电路参数应作何改动？实验验证。

V1、V2频率改为1265kHz，V3改为800kHz

---

四、实验结果分析

对上述实验内容及测试结果分别分析如下：

1. 实验内容1的测试结果表明：V1、V2是本振信号，V3是调幅波。混频器是一个三端口(六端)网络:有两个输入信号高频已调波和本地振荡信号（V1、V2），一个中频输出信号(已调波V3)；变换前后调制规律不变，即输出信号与输入信号相比，包络形状完全相同，各频谱分量的相对大小和相互距离并不发生变化。
2. 实验内容2的测试结果表明：利用傅里叶分析法测得输出信号的频谱，谱线有三条，分别是464KHz、465KHz、467KHz，也能说明该电路是个频谱搬移电路。
3. 实验内容3的测试结果表明：反接一个二极管，破坏了电路的上下平衡结构，不能实现混频功能，两个二极管同时反接，电路的平衡结构未改变，仍然能实现混频的功能。
4. 实验内容4的测试结果表明：虽然是调幅波，但是有失真，原因是：带通型滤波器特性曲线尖锐还是平缓取决于R3、R4，R3、R4越小曲线越尖锐，意味着通频带越窄，对信号的选择性也就越好。而混频信号宽度为2kHz,带宽大于2kHz则可以不失真的输出，但是带宽减小了，两边的谱线输出有些被滤掉了，所以输出的调幅波波形失真。
5. 实验内容5的测试结果表明：若想保证输出中频频率（465KHz）固定不变，就需要载波频率和本振频率联调，它们的频率变化大小要保持同步。



---
