Image J 测量 TEM 的粒径以及纤维直径方法

我自己测量粒径以及纤维直径所用

据说Image J的插件需要自己安装，我以前使用的时候确实不怎么样，所以这边直接使用Fiji（可以理解为插件版Image J）。下载链接：Fiji Downloads，也可以自己直接搜Fiji去下载，免费。

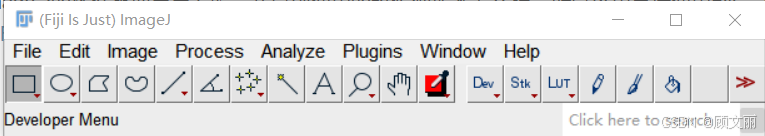

这是打开以后的界面。

以下是操作步骤：

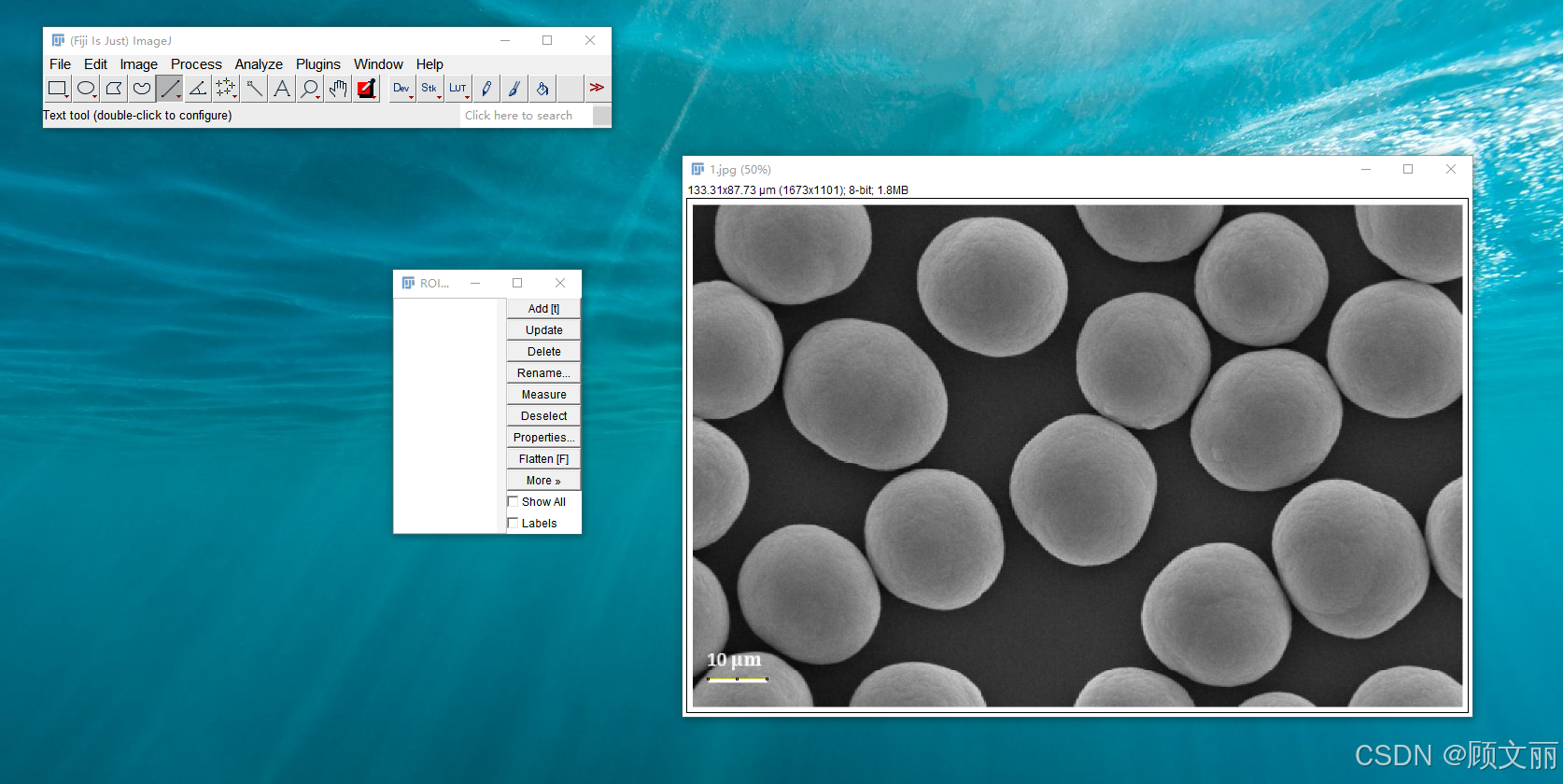

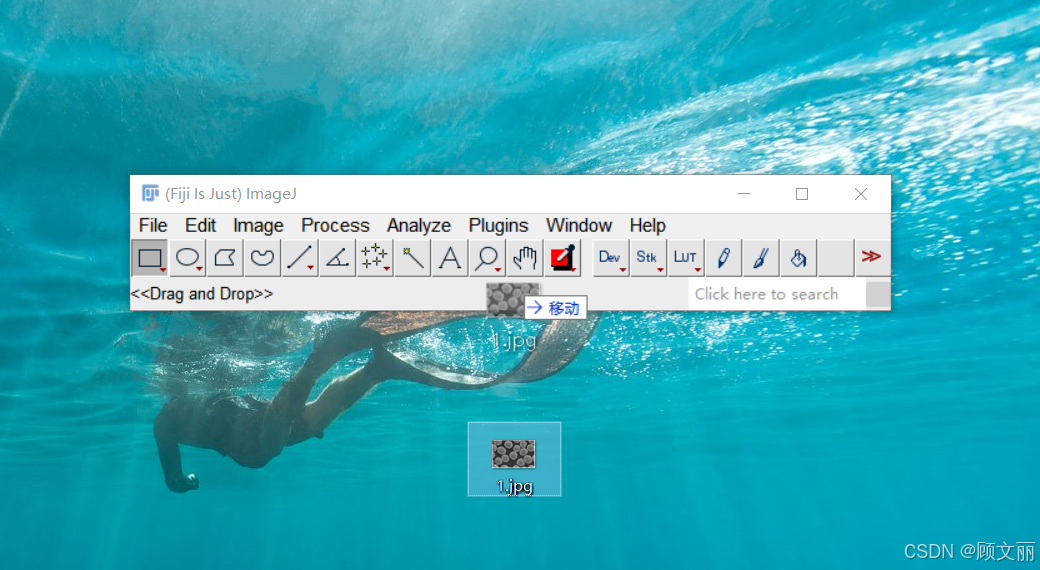

1、把所需要的图片直接拖拽到Fiji窗口（这里图片用的是网上随便搜的）

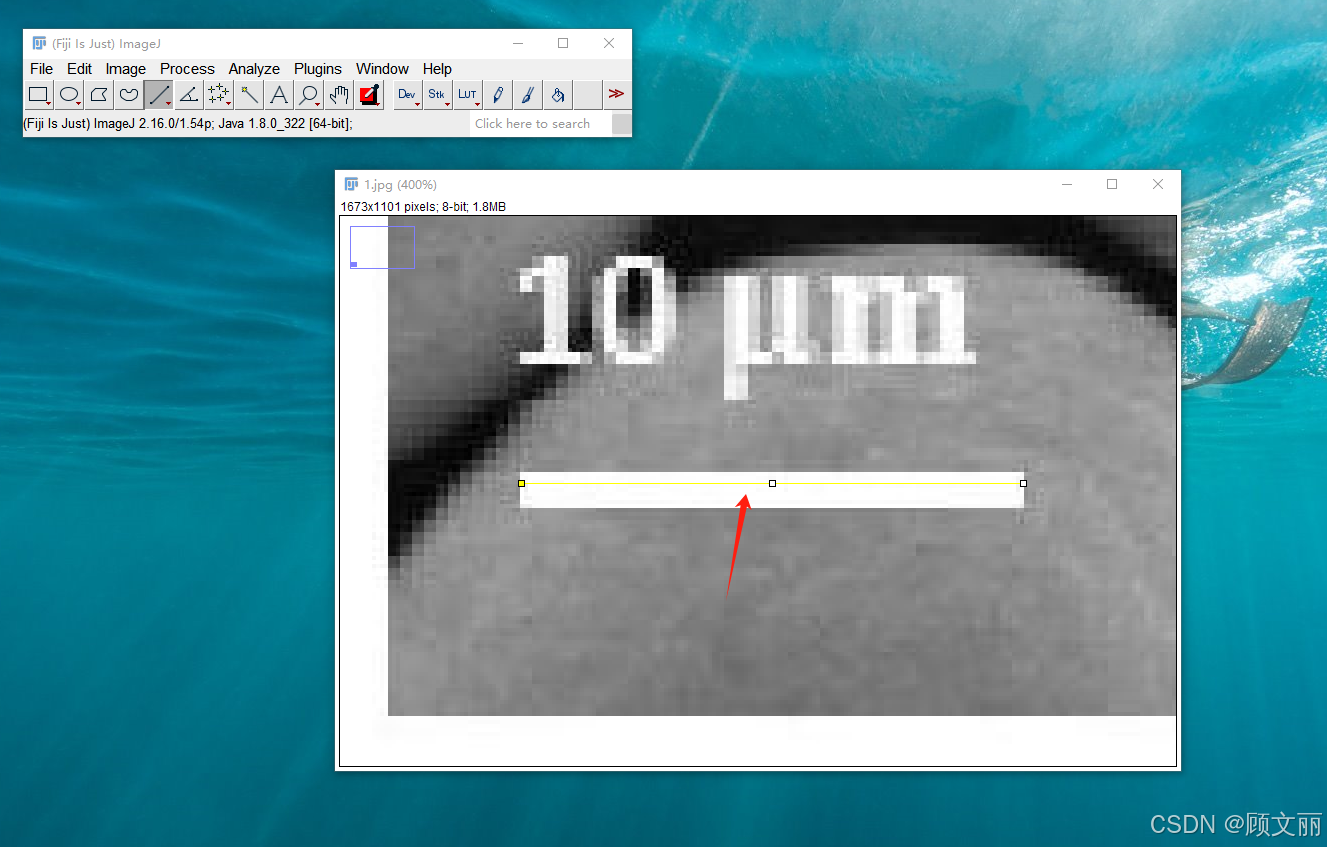

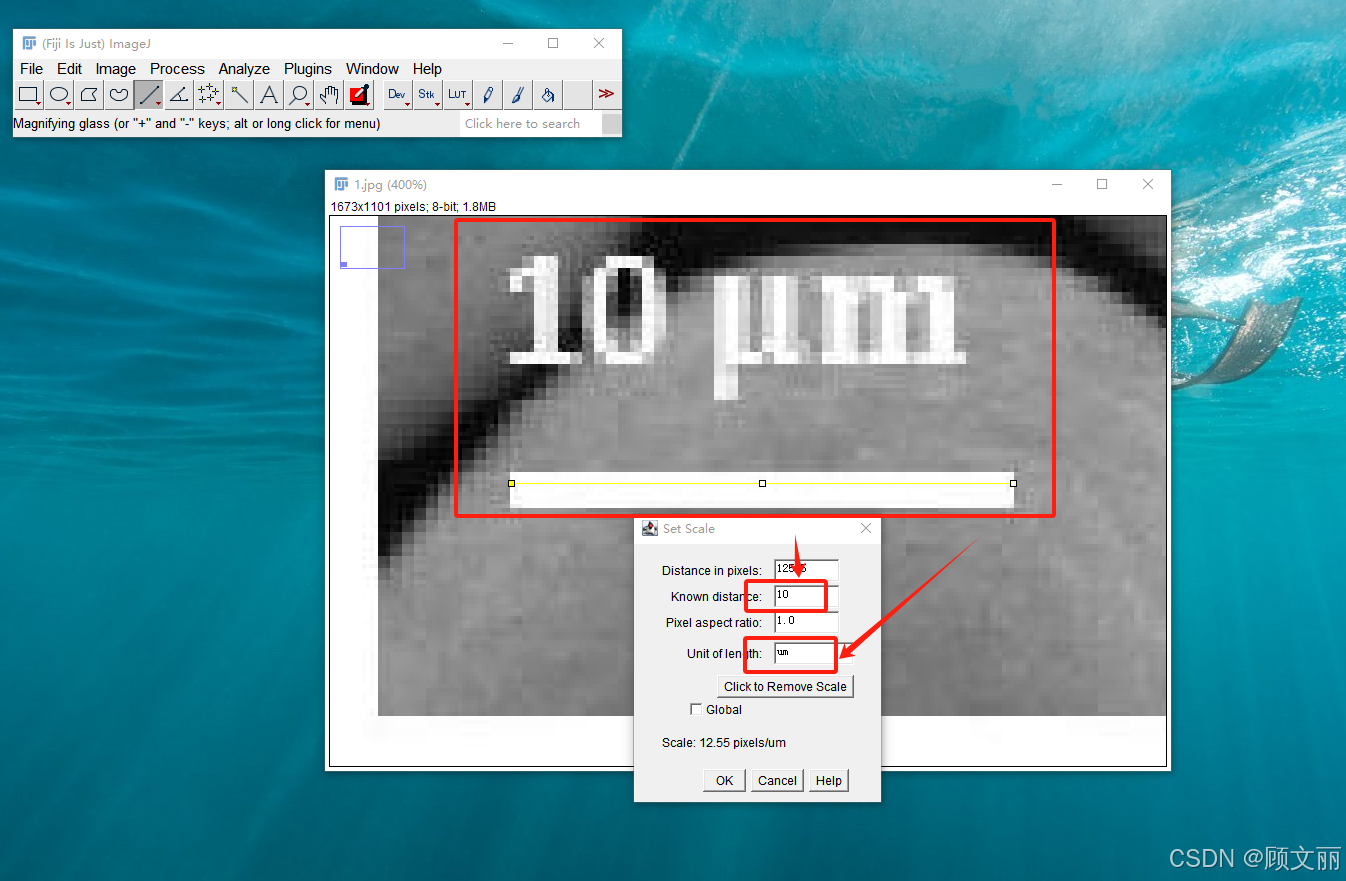

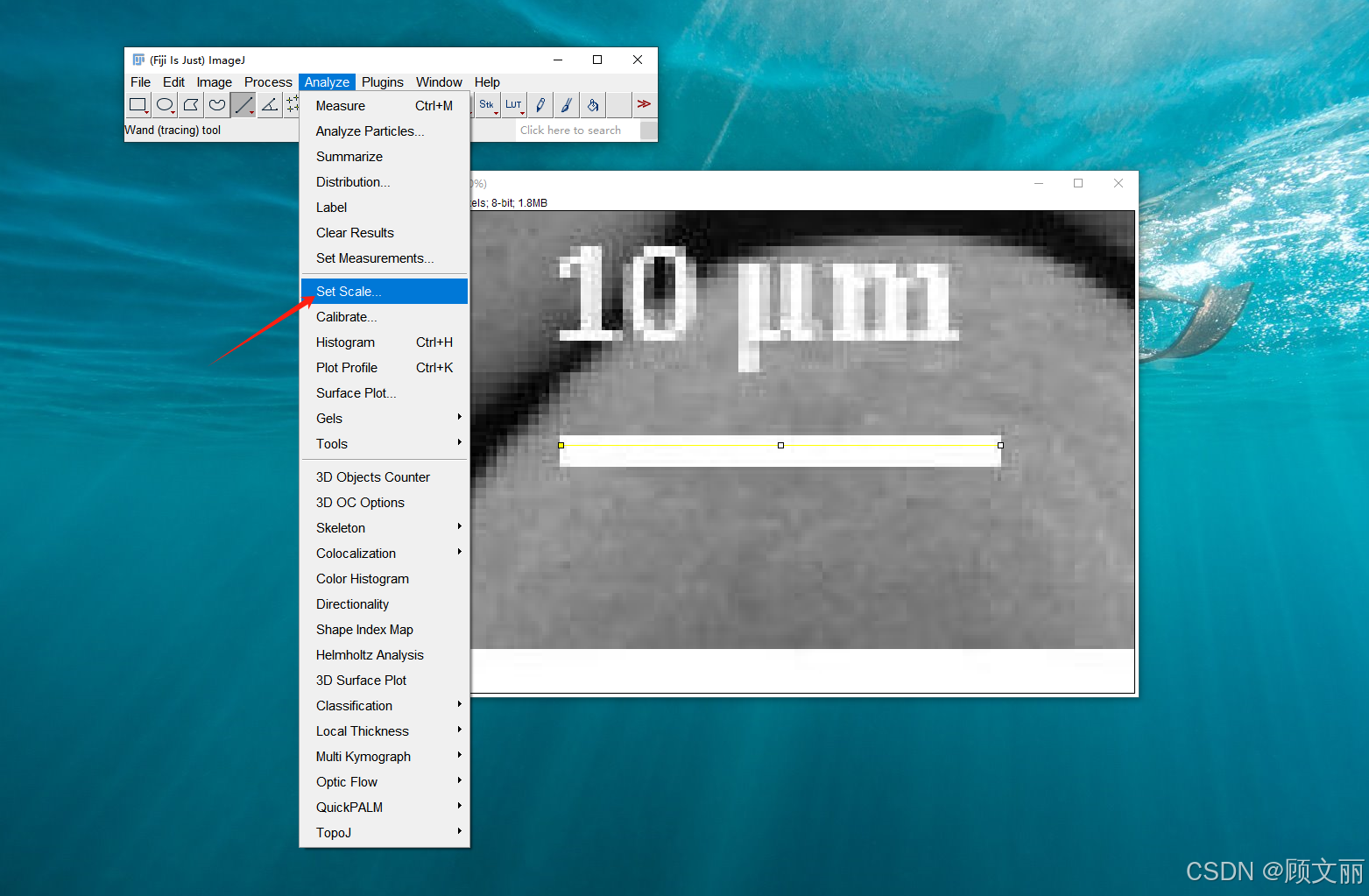

2、定标尺

这边要说一下，按住CTRL键，调节鼠标的滚轮可以放大缩小。放大图片可以更好的定标尺。

点击OK就好了，记得把图片缩小。

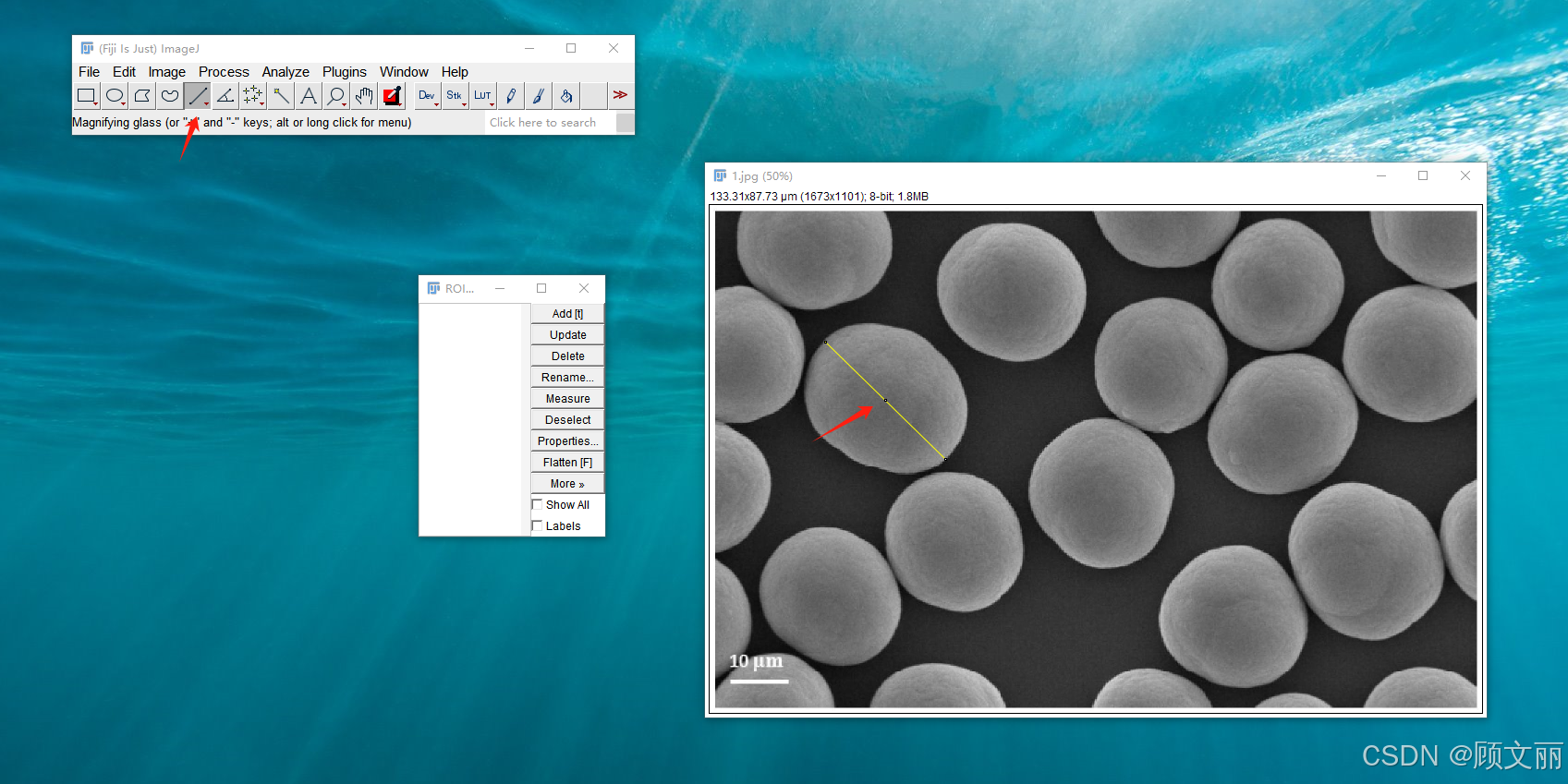

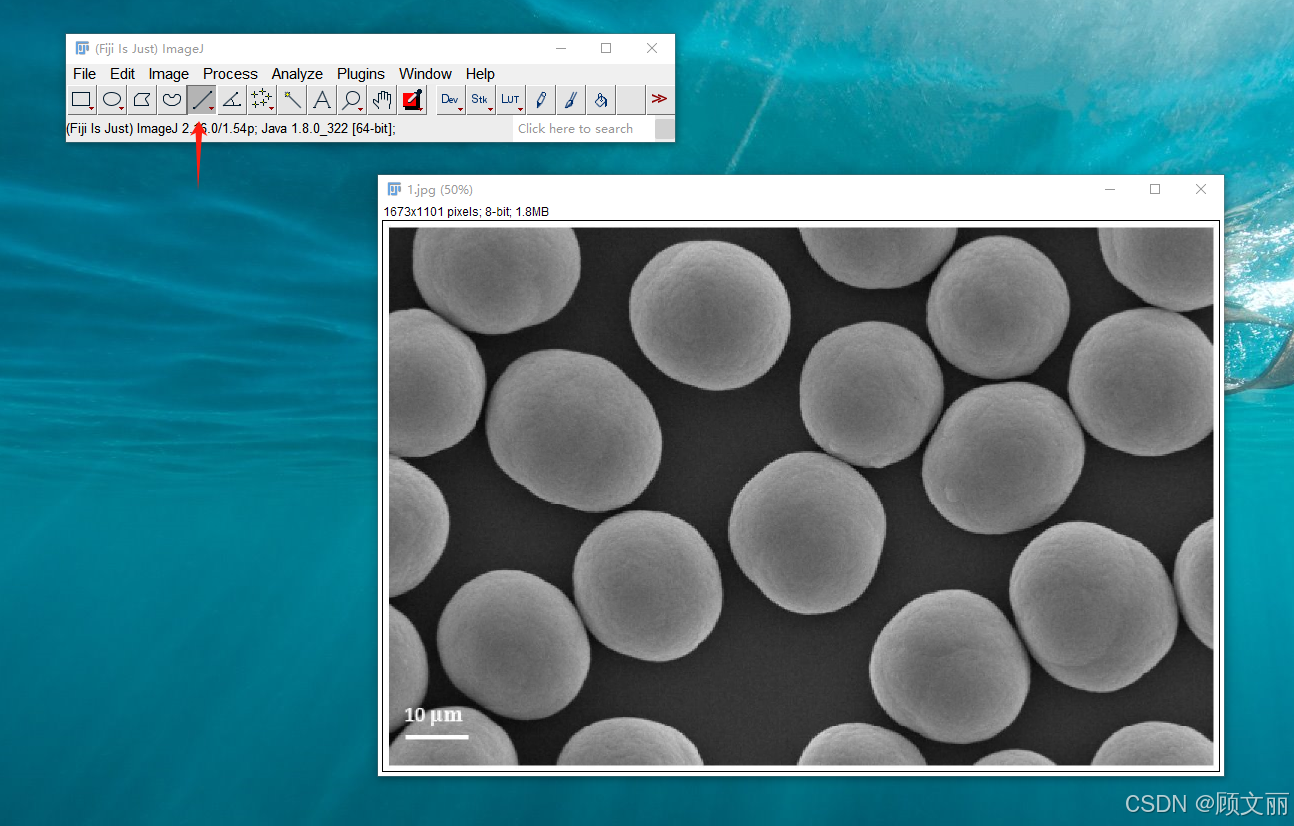

这个图标在选中状态，然后点击鼠标拖拽出自己想测的长度

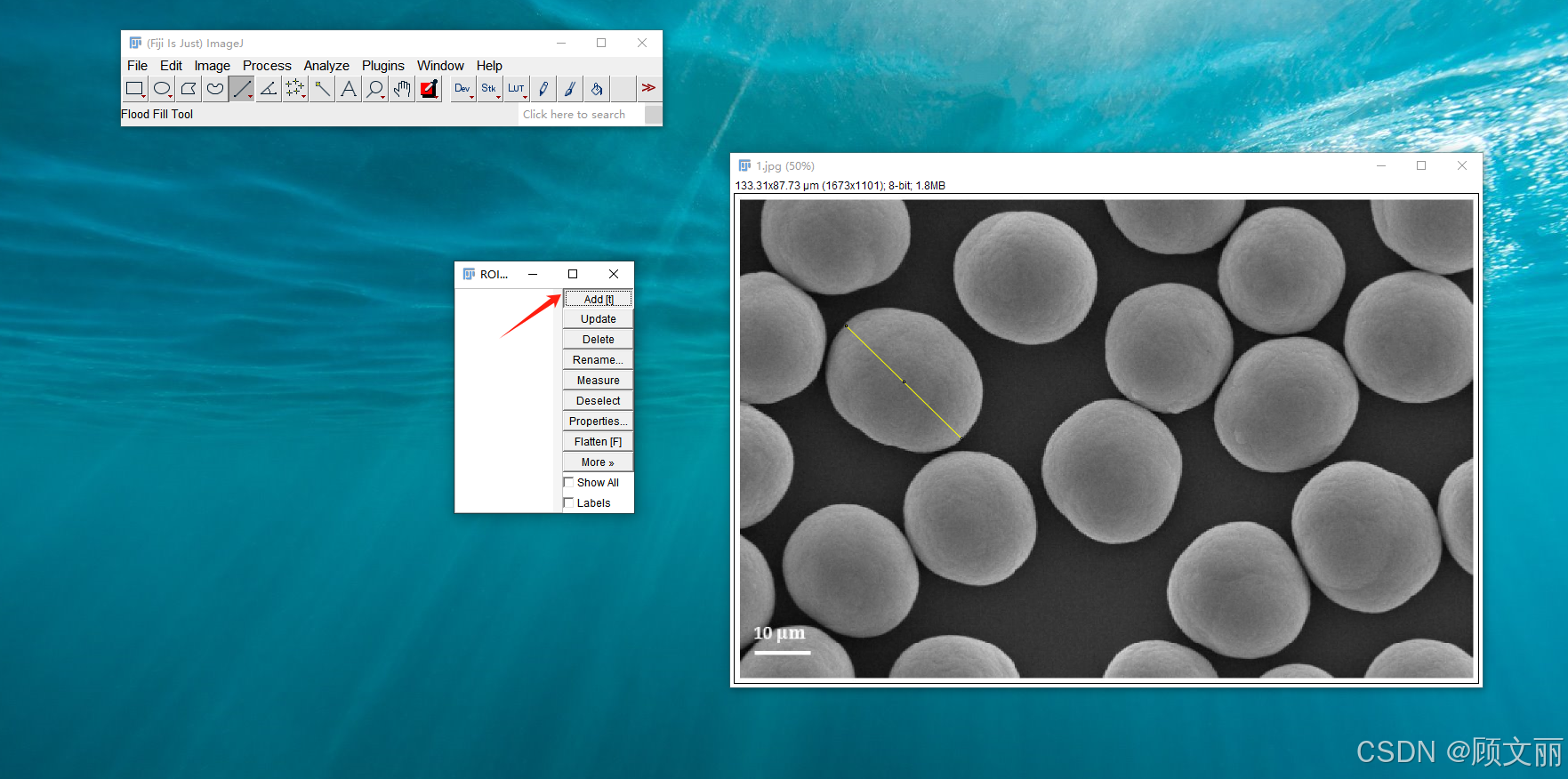

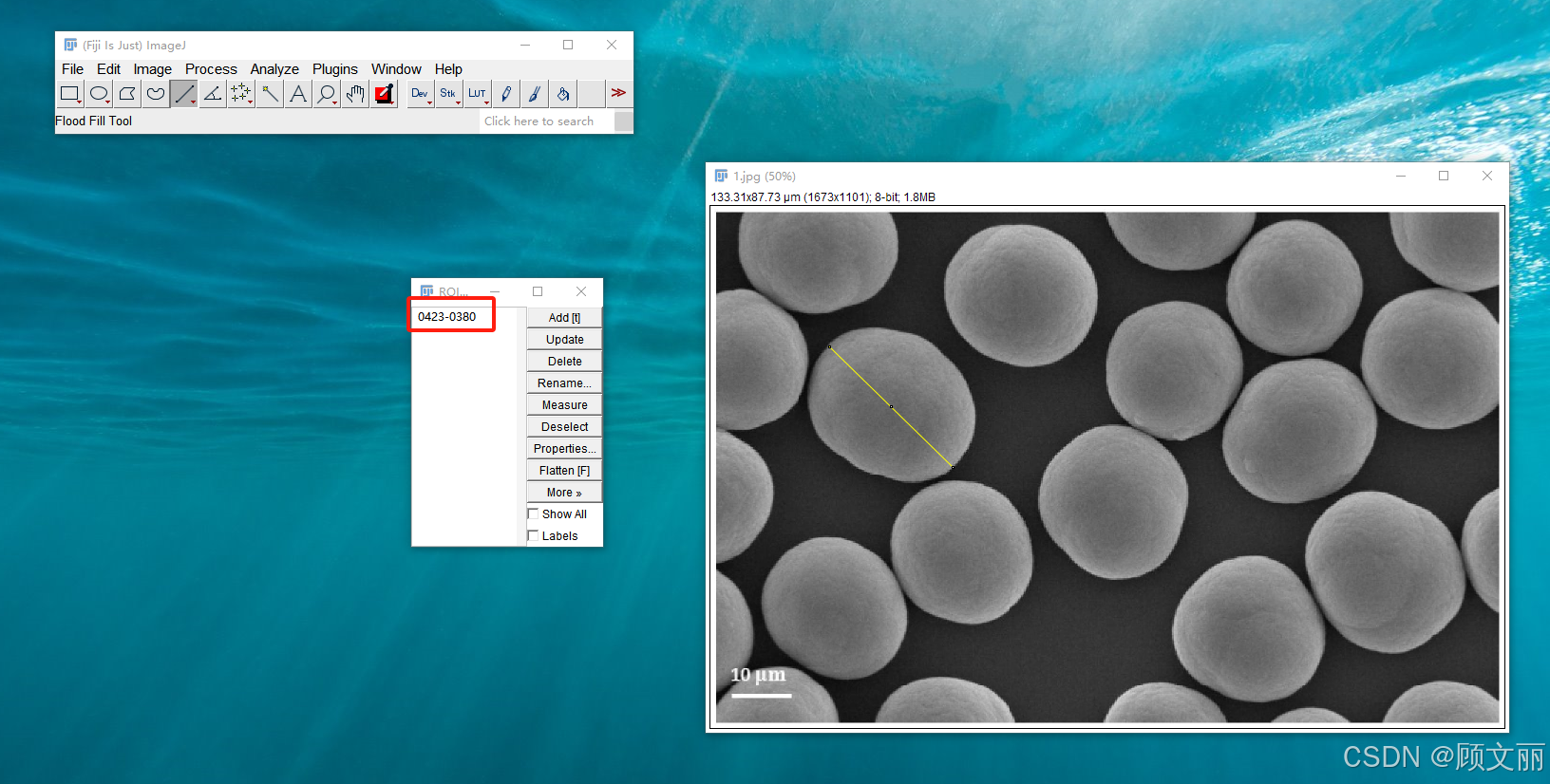

点击添加（Add[t]），会有这个标签

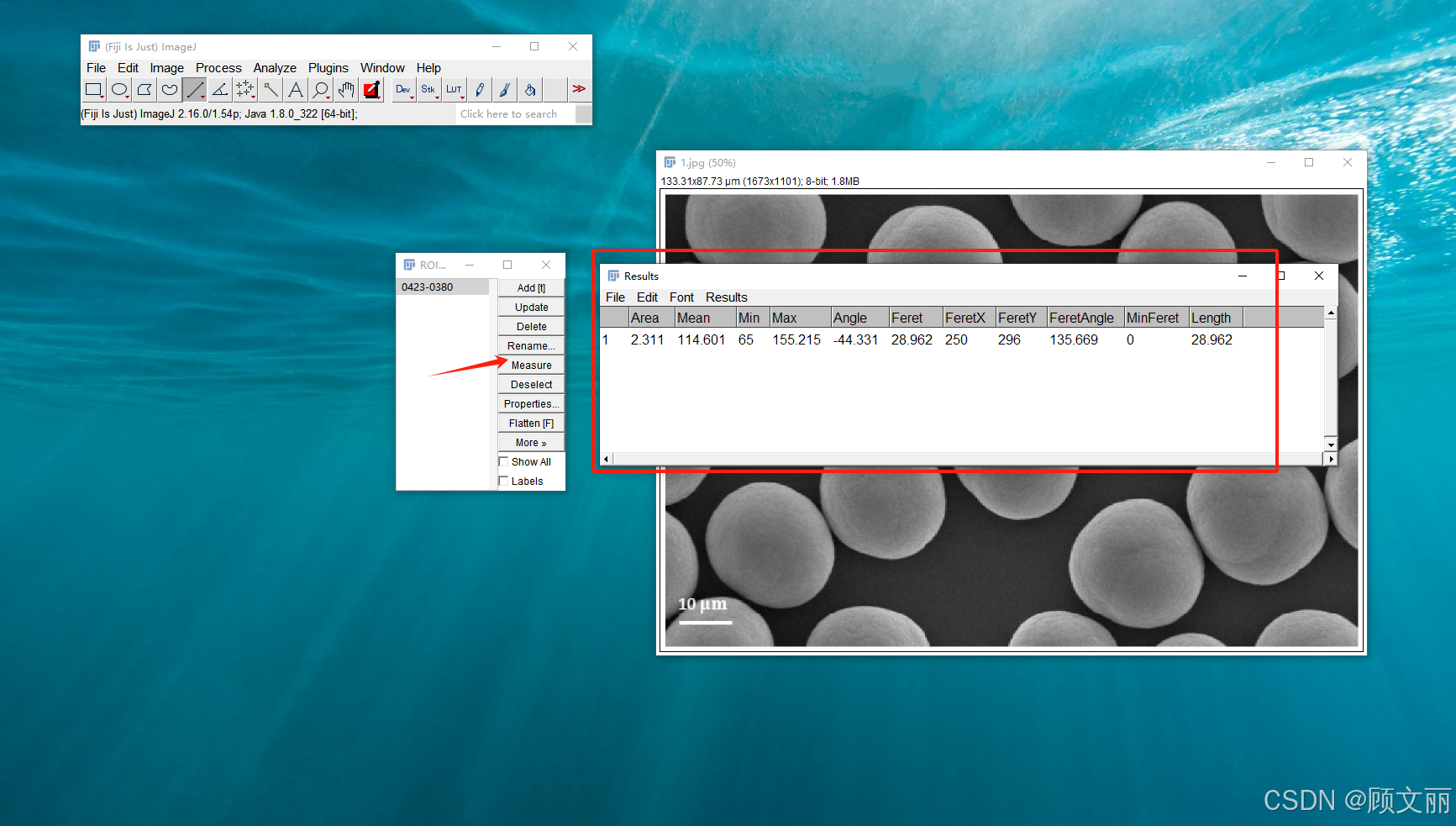

点击Measure，会出现右边的窗口，最右边Length的数字就是我们要测量的数据

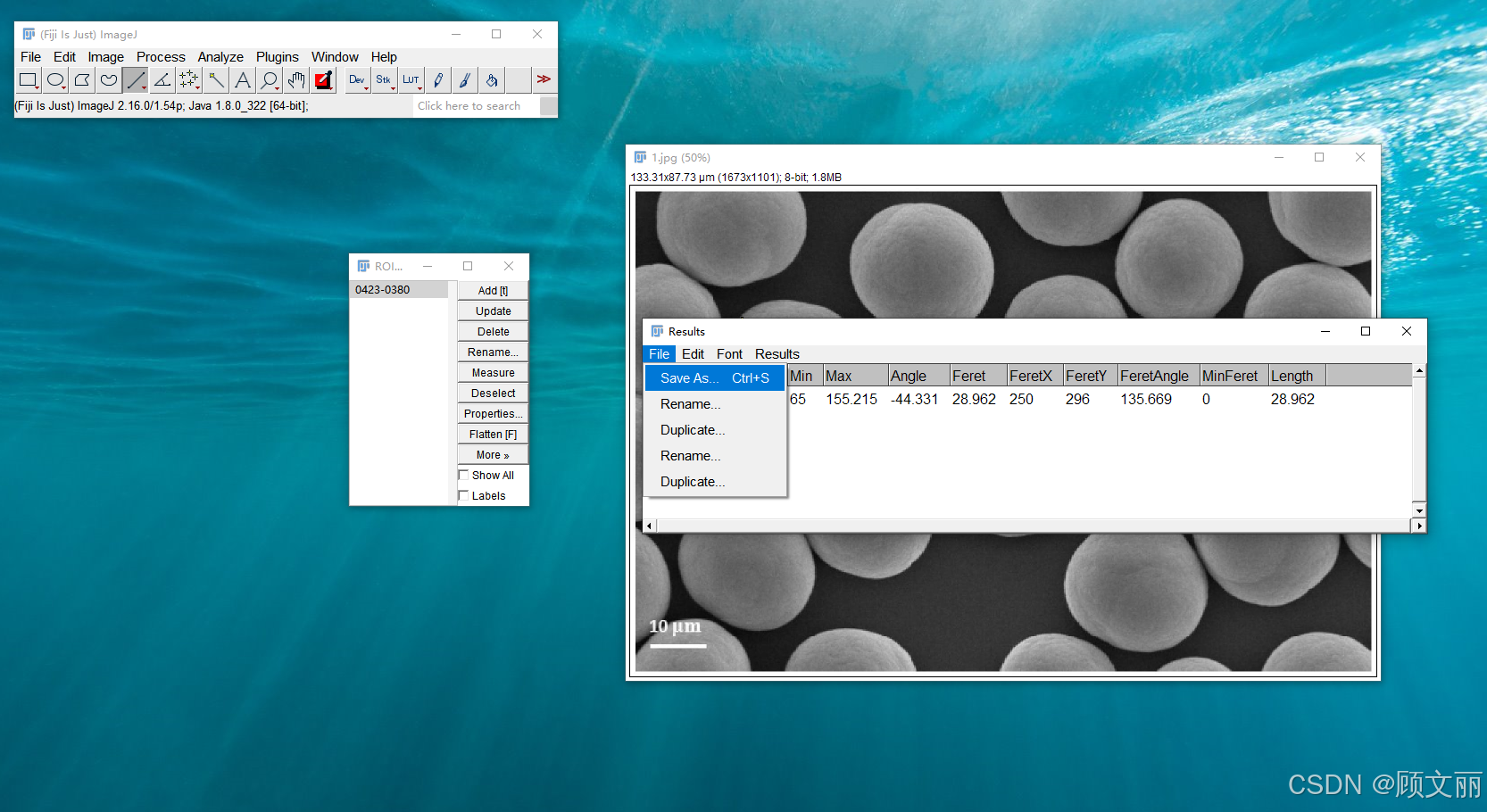

这个表可以保存

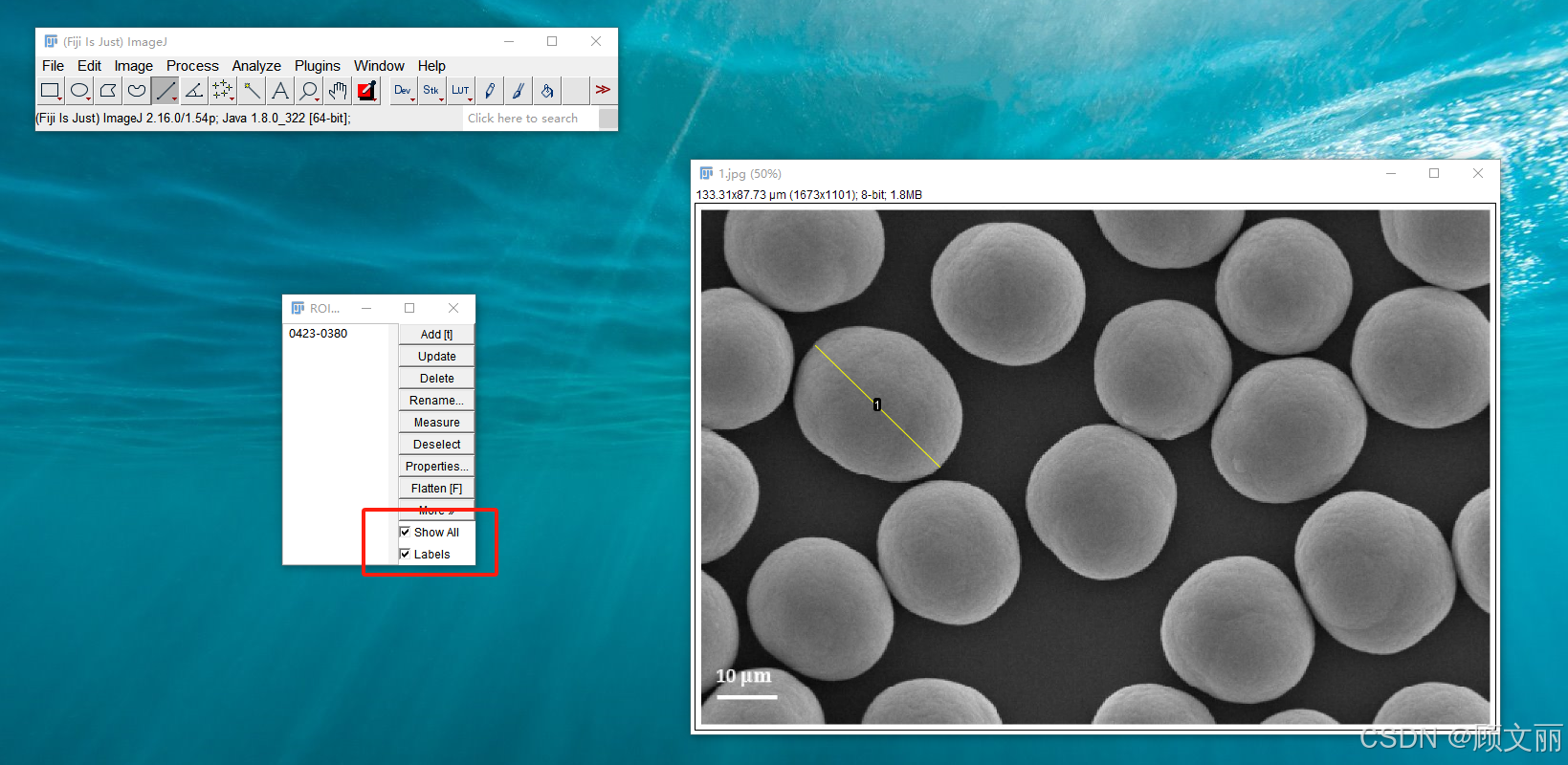

这两个位置打勾，可以显示你做的标记。

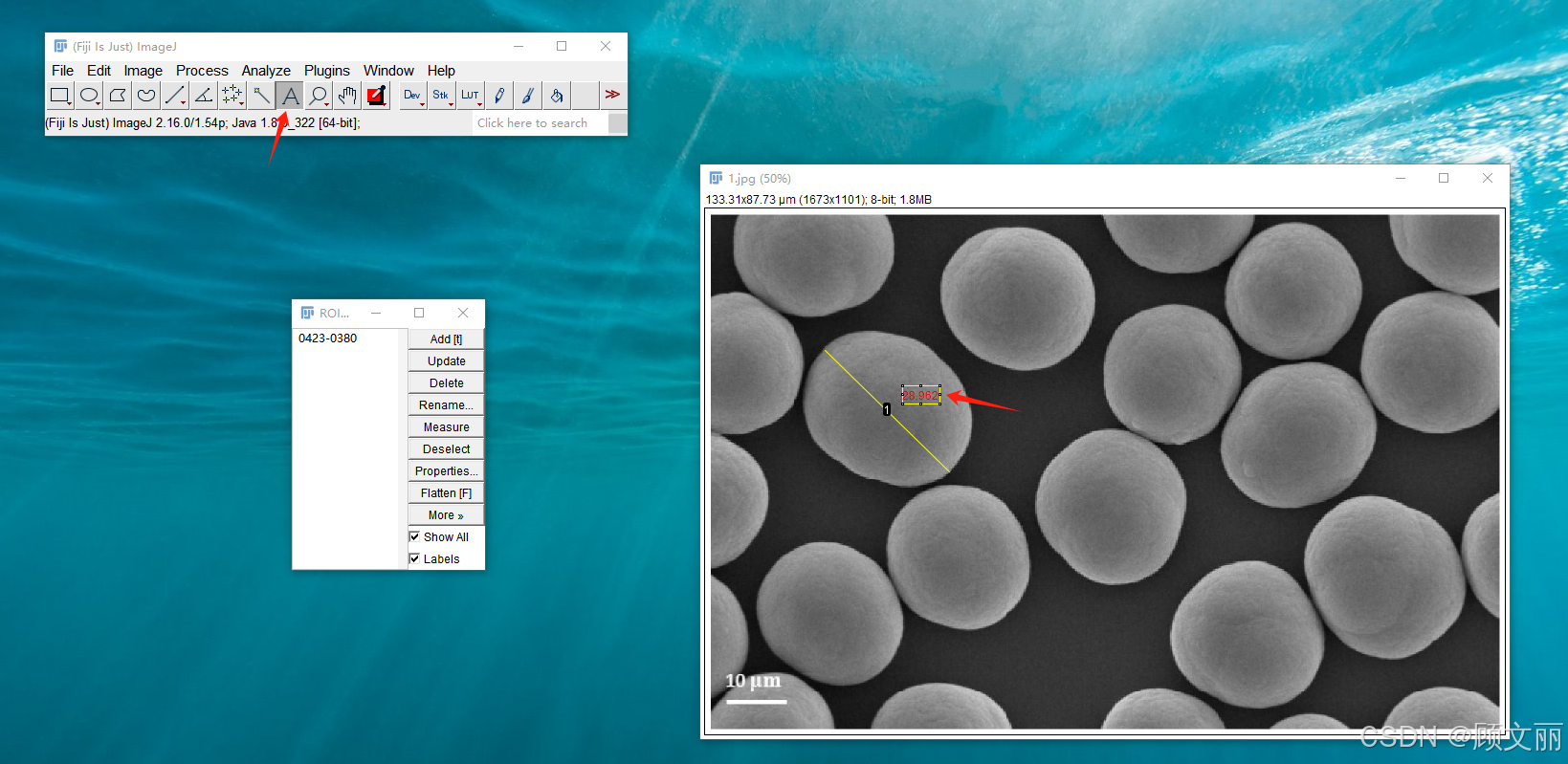

给图片加数字，记得也要点击Add[t]，否则会消失（保存的时候也可以把横线和数字保存在图片上）

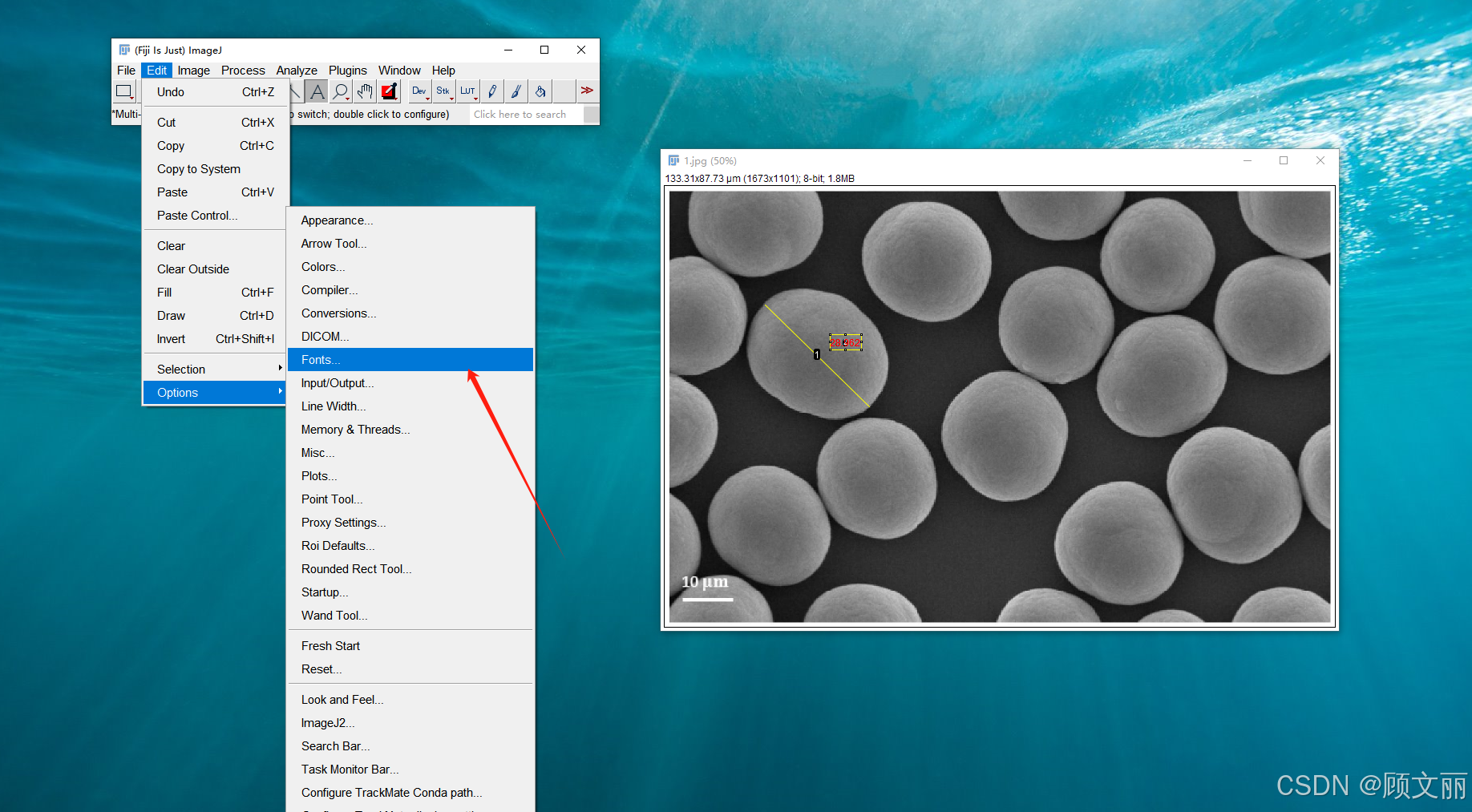

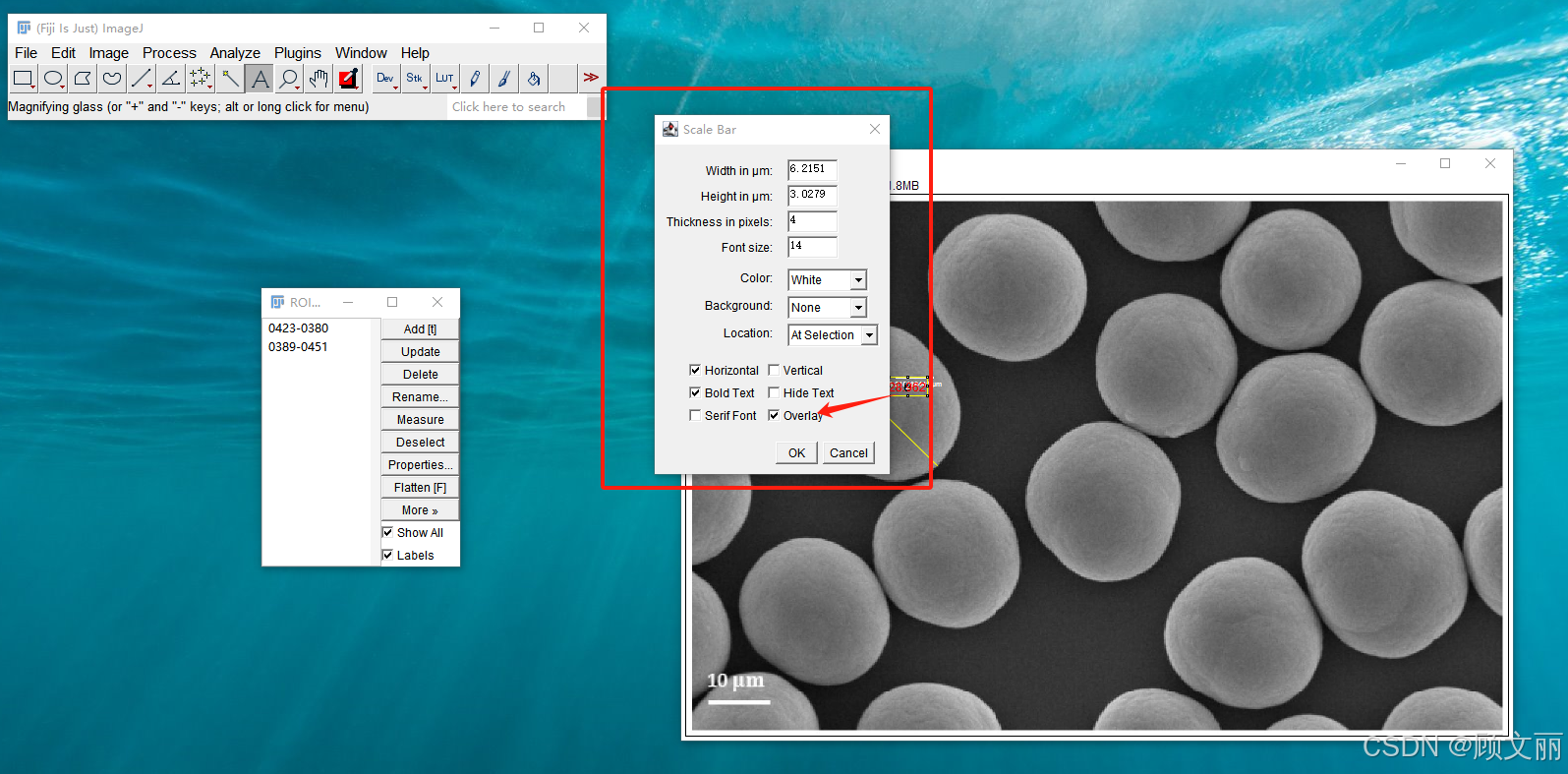

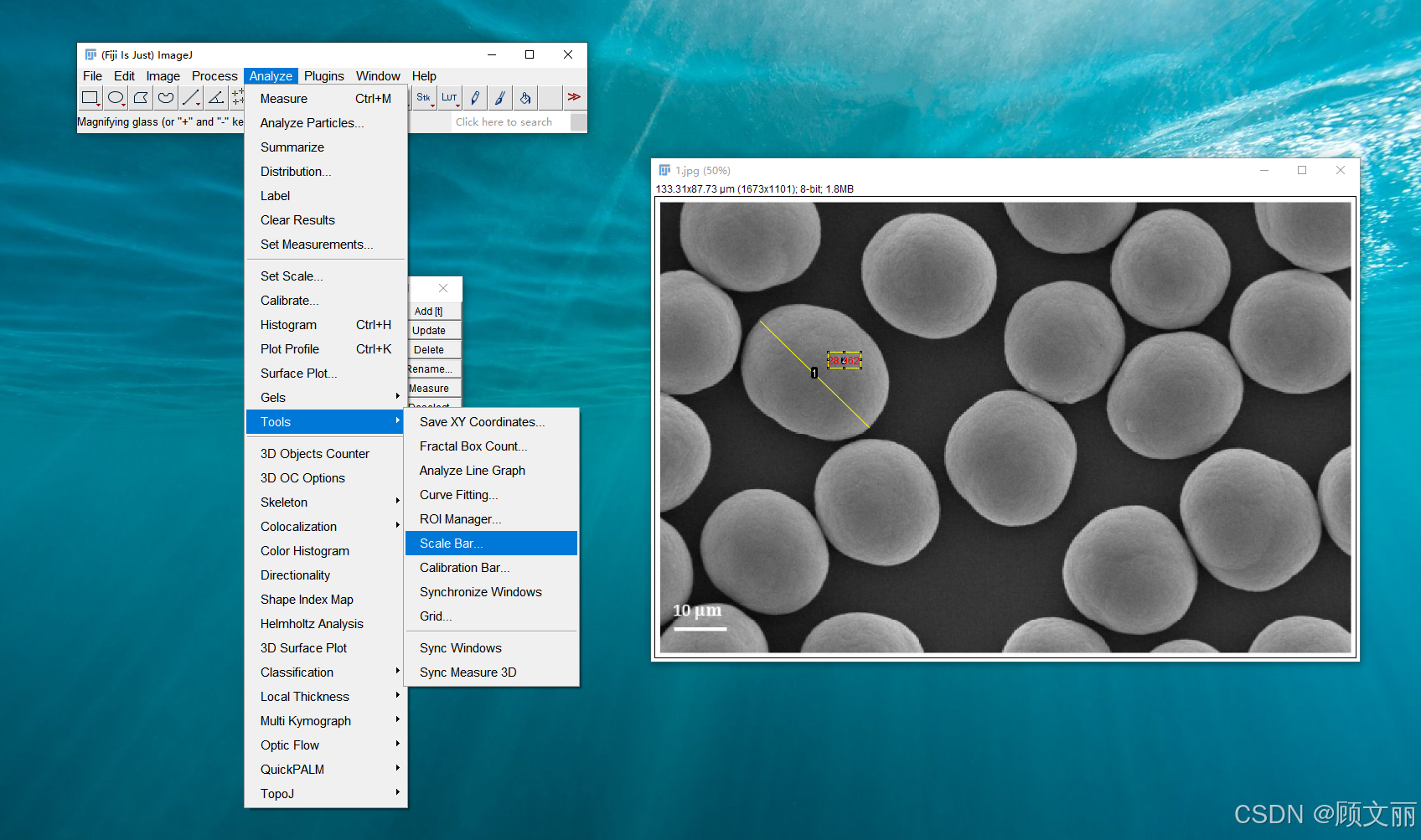

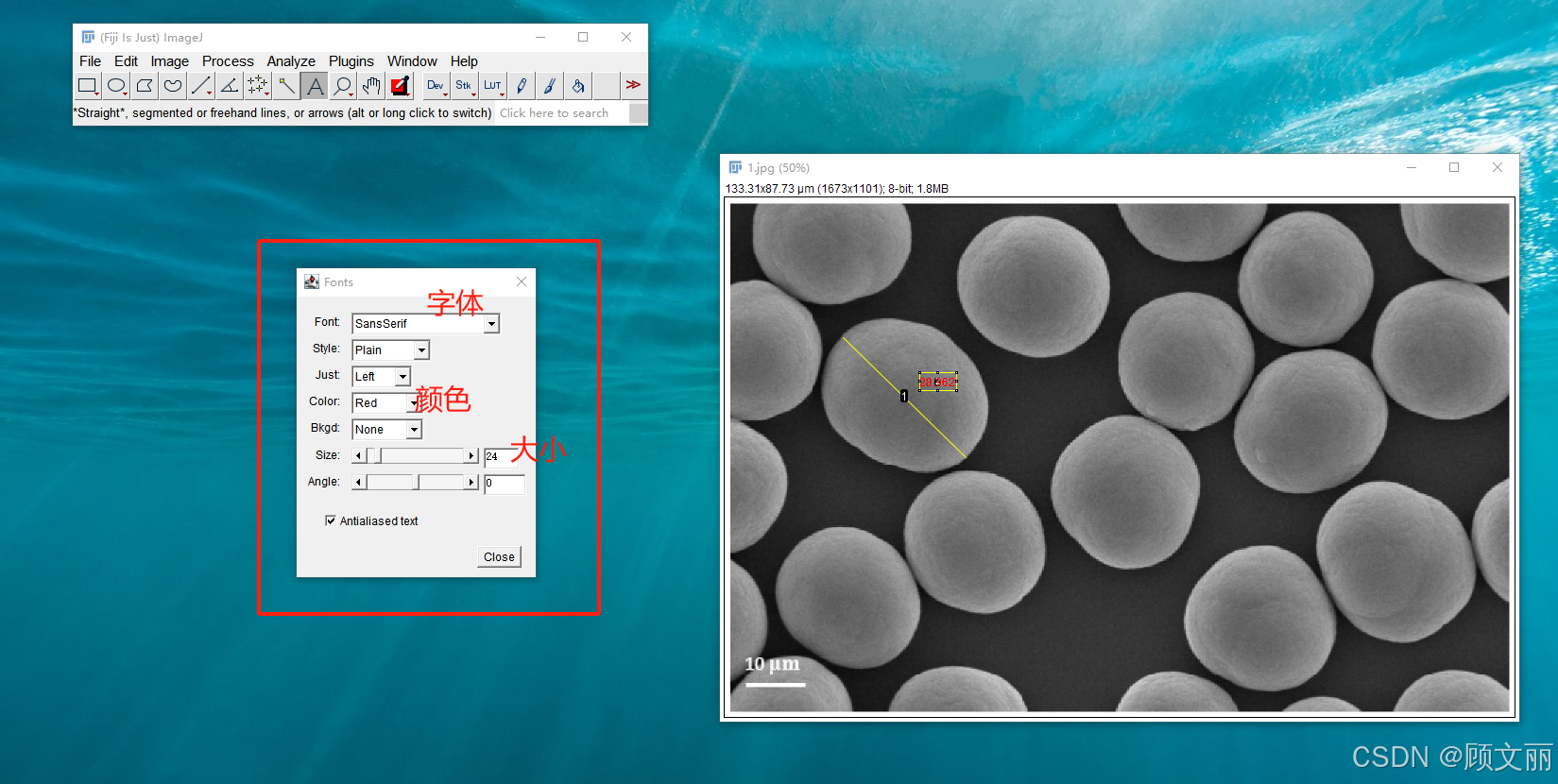

下面教一下数字怎么调节颜色、大小和字体，根据需要自己调节就好。

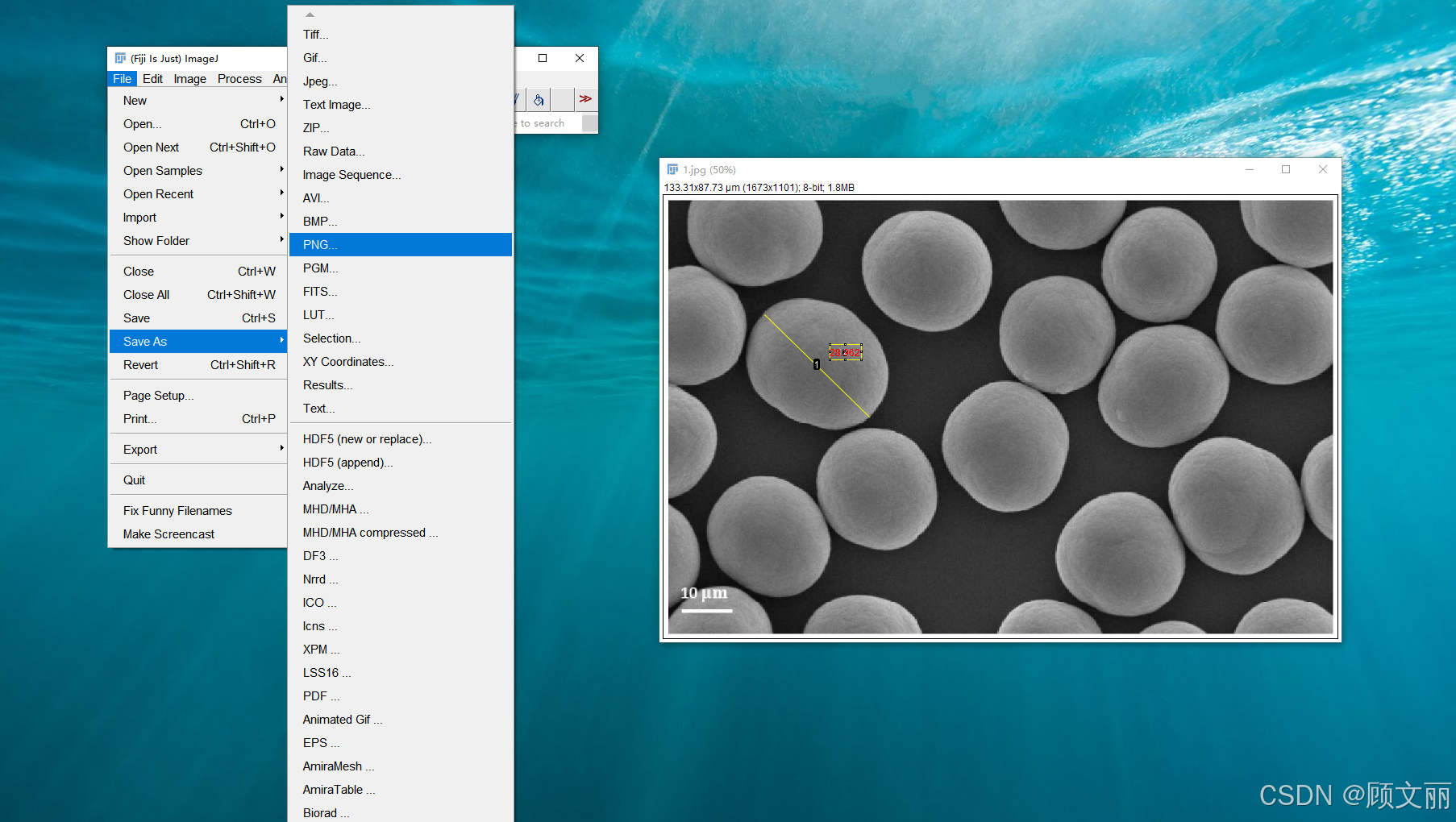

保存图片，也可以保存其他格式的图片（这里有一个问题，就是有时候保存完，图片上你标注的东西都消失了，我使用下面的方法进行调节是可以的）

这个Overlay的选框，点击取消再点击勾选，再点击OK，最后保存就可以了，如果一次不成功，再试几次基本上也没问题，这里有一个小技巧，点击选框的时候，你标在图片上的标注会变细或者变粗，再点击就恢复。

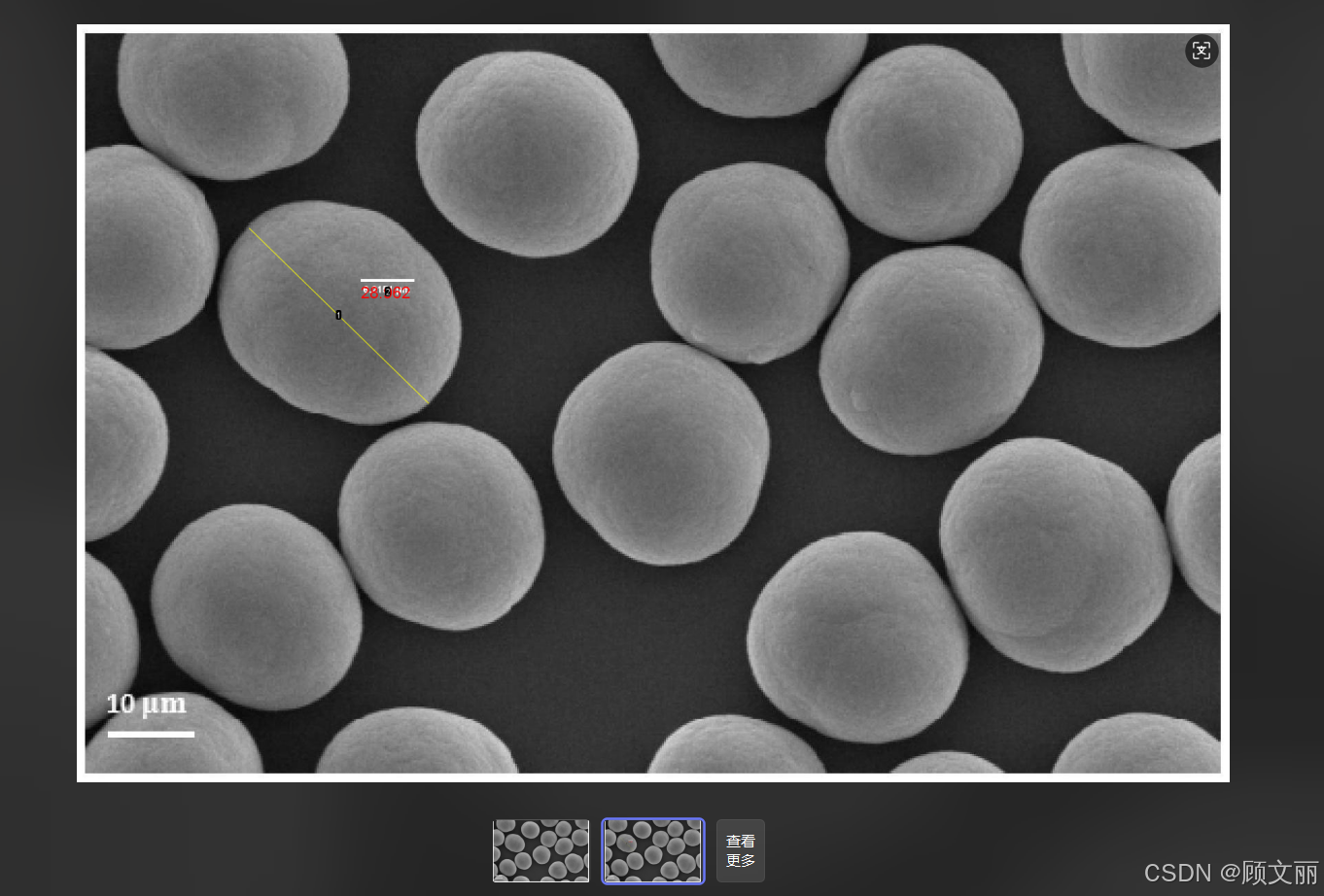

这样就可以了。
