OpenCV（一）：Android studio jni配置OpenCV（亲测有效，保姆级）

目录

1.下载OpenCV的SDK

2.创建Android Native C++项目

3.Android项目中导入OpenCV工程

4.导入OpenCV的库文件

5.实现opencv高斯模糊图像处理的demo

---

要在Android Studio中配置使用OpenCV库的C++方法，需要完成以下步骤：

1.下载OpenCV的SDK

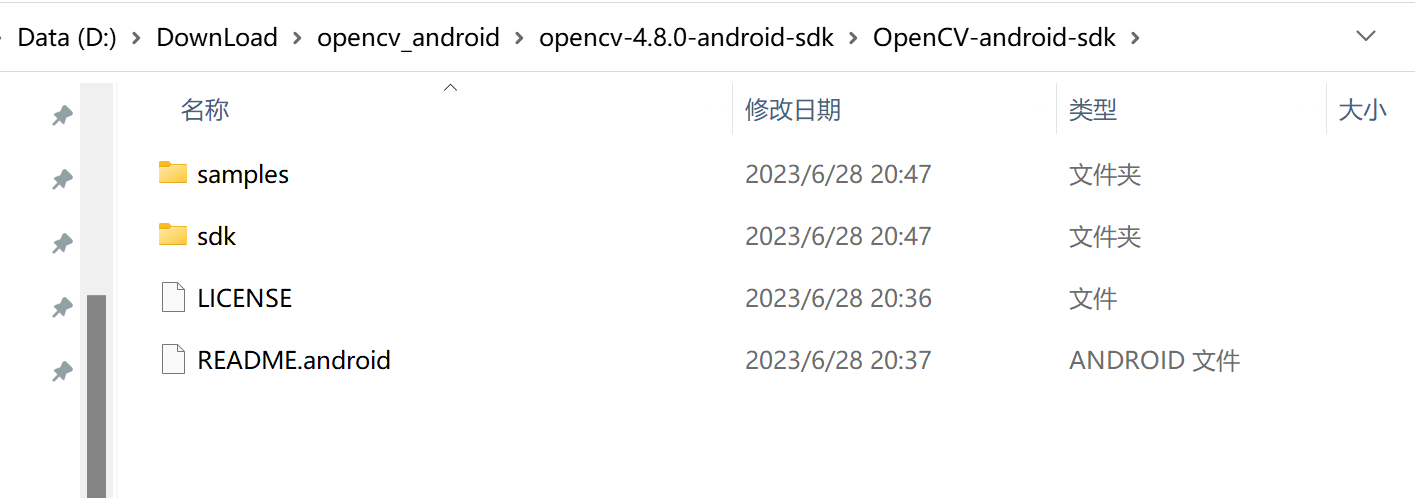

首先，您可以从OpenCV官方网站（Releases - OpenCV ）下载适用于Android的最新版本的OpenCV库，然后解压得到 OpenCV-android-sdk文件夹。

把解压得到的OpenCV-android-sdk文件夹放到D盘。



2.创建Android Native C++项目

 配置开发环境NDK：打开Android Studio，点击“Tools”，转到“SDK Manager”，选择“SDK Tools”选项卡，并选中“NDK”和“CMake”进行安装。

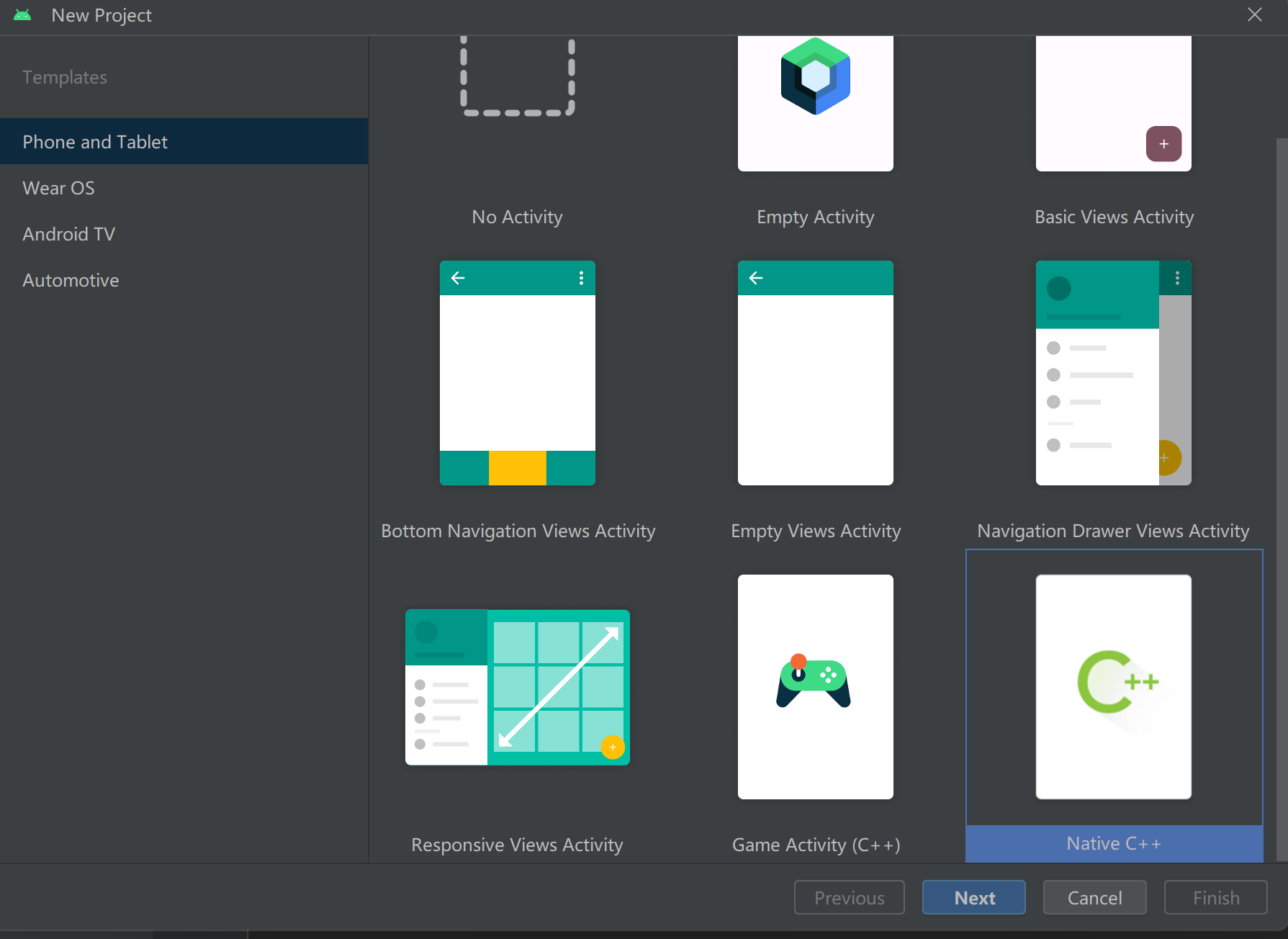

 点击File-->New-->New Project,选择最后一项的Native C++，点击next

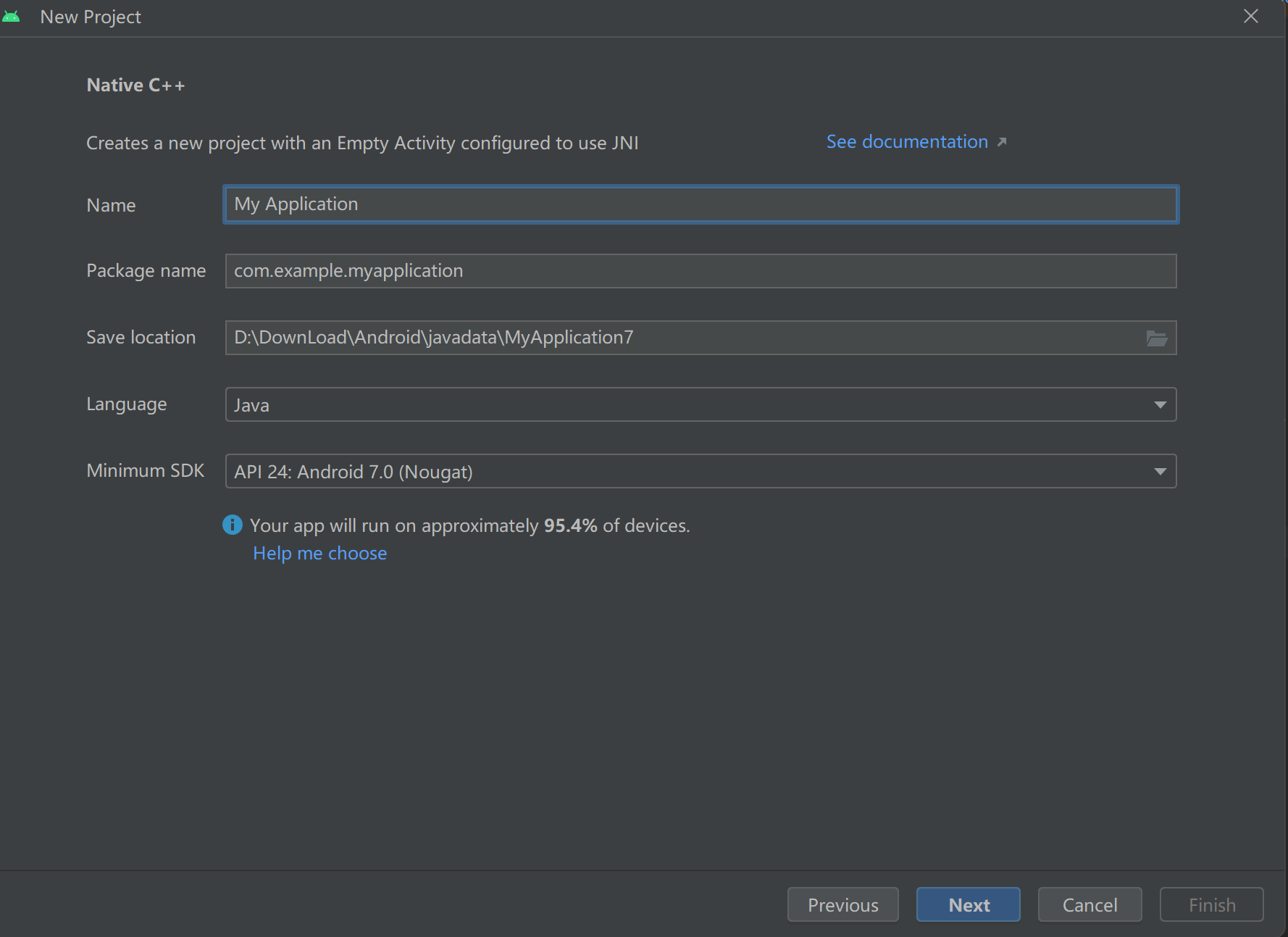

进入配置页面，默认，点击Next



C++标准根据自身需求设置，这里我选择默认工具链，点击Finish

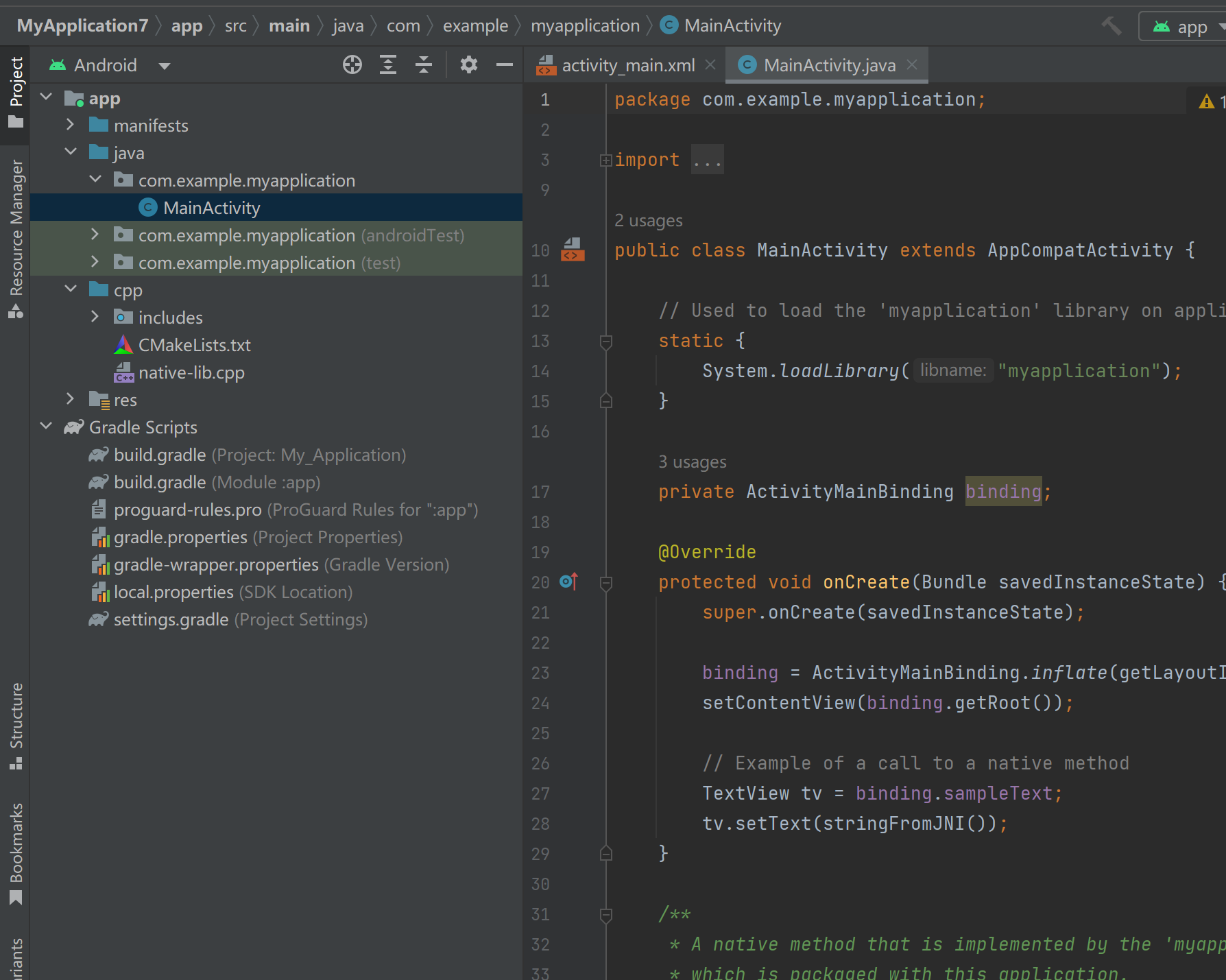

项目建成后的项目是这样的，我们可以在真机/模拟器上运行测试一下。

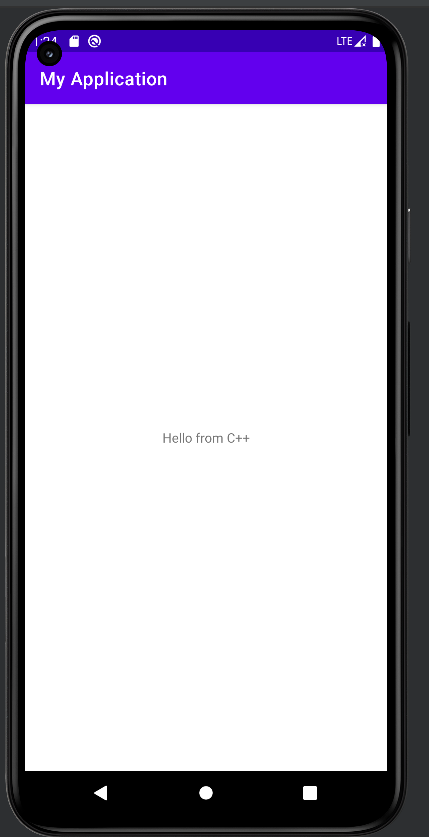

运行成功

3.Android项目中导入OpenCV工程

将OpenCV库作为本地模块导入：在Android Studio中选择File -> New -> Import Module。



然后选择上面解压得到的OpenCV-android-sdk文件夹中的sdk文件夹，把Module name改为opencv。

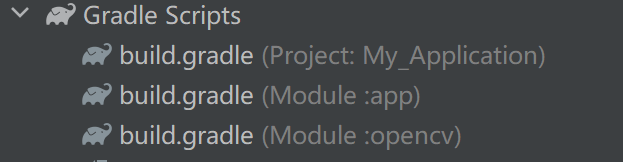

导入成功，出现新的工程opencv

导入成功之后，会出现报错提示你修改，只需要进去opencv工程的build.gradle里面改一下，让compileSdkVersion，minSdkVersion和targetSdkVersionp与app工程的build.gradle的一致。

然后，在这里我出现错误；

Build file 'D:\DownLoad\Android\javadata\MyApplication7\opencv\build.gradle' line: 92

A problem occurred evaluating project ':opencv'.
> Plugin with id 'kotlin-android' not found.

 解决方法：

删掉：apply plugin: 'kotlin-android'

点击make project，不报错，修改好的opencv工程build.gradle如下图所示：

点击File->Project Structure->Dependencies->app->右边的+->3 Module Dependency

 选择opencv，点击OK

点击make project，如果不报错，则成功了。

4.导入OpenCV的库文件

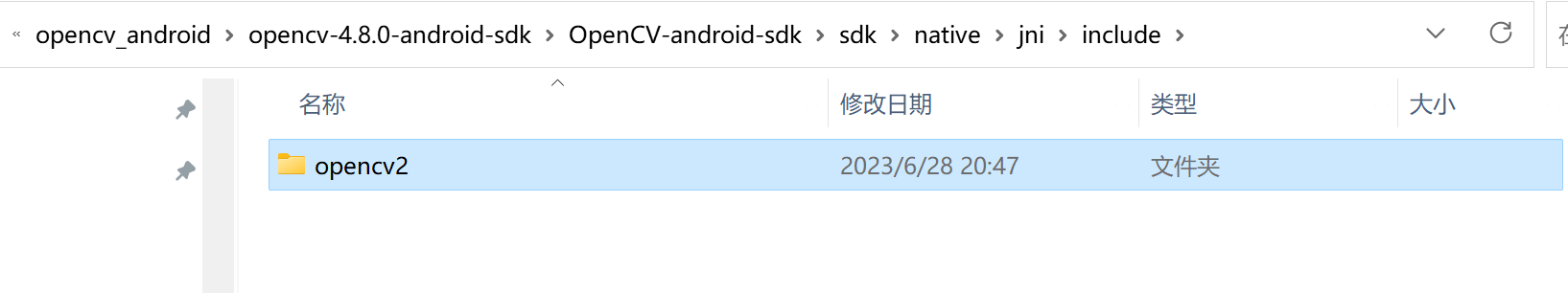

1、把OpenCV-android-sdk下的OpenCV-android-sdk/sdk/native/jni/include文件夹拷贝到你项目

src/main下面,并修改名字为opencv_include。

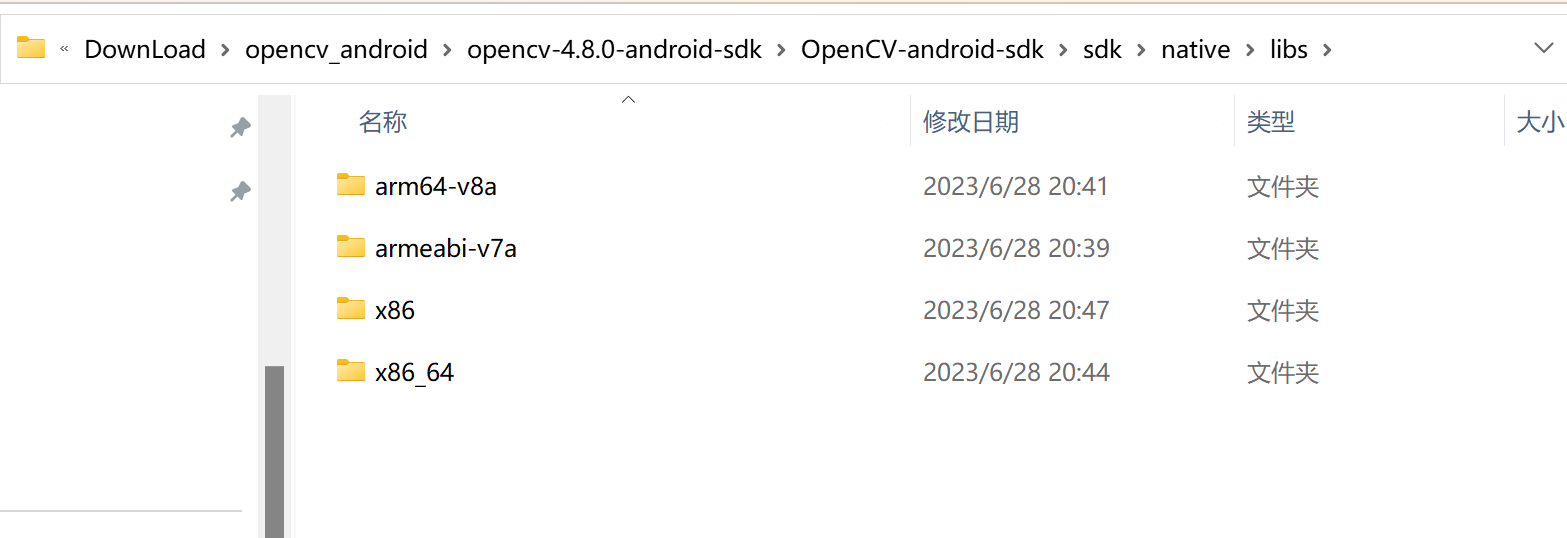

2、把OpenCV-android-sdk下的OpenCV-android-sdk/sdk/native/libs文件夹拷贝到你项目src/main/

下面，并修改名字为opencv_lib。

如图所示



在您的Android项目src/main/cpp目录下的的CMakeLists.txt文件中，添加对OpenCV库的引用，配置如下：

cmake_minimum_required(VERSION 3.22.1)

project("myapplication")

add_library( # Sets the name of the library.
        myapplication
        SHARED
        native-lib.cpp)

#opencv
set(OPENCV_LIBS_DIR ${CMAKE_SOURCE_DIR}/../opencv_include)
set(OPENCV_LIBS ${CMAKE_SOURCE_DIR}/../opencv_lib)

add_library(libopencv_java4
        SHARED
        IMPORTED )
set_target_properties(libopencv_java4
        PROPERTIES IMPORTED_LOCATION
        ${OPENCV_LIBS}/${ANDROID_ABI}/libopencv_java4.so )

#指定引入头文件目录
include_directories(${OPENCV_LIBS_DIR})

find_library( # Sets the name of the path variable.
        log-lib
        log)

target_link_libraries( # Specifies the target library.
        myapplication
        libopencv_java4
        jnigraphics #JNI层,添加bitmap支持
        ${log-lib})

5.实现opencv高斯模糊图像处理的demo

在native-lib.cpp中调用opencv库实现图像处理的C/C++函数。

#include <jni.h>
#include <string>
#include <android/bitmap.h>
#include <opencv2/opencv.hpp>
using namespace cv;
extern "C"
JNIEXPORT void JNICALL
Java_com_example_myapplication_MainActivity_opencv_1test(JNIEnv *env, jclass clazz,
                                                         jobject bitmap) {
    AndroidBitmapInfo info;
    void *pixels;

    CV_Assert(AndroidBitmap_getInfo(env, bitmap, &info) >= 0);
    //判断图片是位图格式有RGB_565 、RGBA_8888
    CV_Assert(info.format == ANDROID_BITMAP_FORMAT_RGBA_8888 ||
              info.format == ANDROID_BITMAP_FORMAT_RGB_565);
    CV_Assert(AndroidBitmap_lockPixels(env, bitmap, &pixels) >= 0);
    CV_Assert(pixels);

    //将bitmap转化为Mat类
    Mat image(info.height, info.width, CV_8UC4, pixels);
    // 高斯模糊
    GaussianBlur(image, image, Size(101, 101), 0);

}

布局文件：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity"
    android:orientation="vertical">
    <ImageView
        android:id="@+id/Original_image"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        />
    <Button
        android:id="@+id/button"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="高斯模糊"/>
    <ImageView
        android:id="@+id/Image"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
       />
</LinearLayout>

在您的Java代码中，使用JNI接口来调用您在native-lib.cpp中实现的C/C++函数。

public class MainActivity extends AppCompatActivity {

      static {
        System.loadLibrary("myapplication");
    }
    private ActivityMainBinding binding;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        binding = ActivityMainBinding.inflate(getLayoutInflater());
        setContentView(binding.getRoot());

        Bitmap Original_bitmap = BitmapFactory.decodeResource(getResources(), R.drawable.img);
        Bitmap bitmap = BitmapFactory.decodeResource(getResources(), R.drawable.img);

        ImageView Original_image=findViewById(R.id.Original_image);
        Original_image.setImageBitmap(Original_bitmap);
        Button button=findViewById(R.id.button);
        button.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                opencv_test(bitmap);
                ImageView Image=findViewById(R.id.Image);
                Image.setImageBitmap(bitmap);
            }
        });

    }
    public static native void opencv_test(Object bitmap);
}

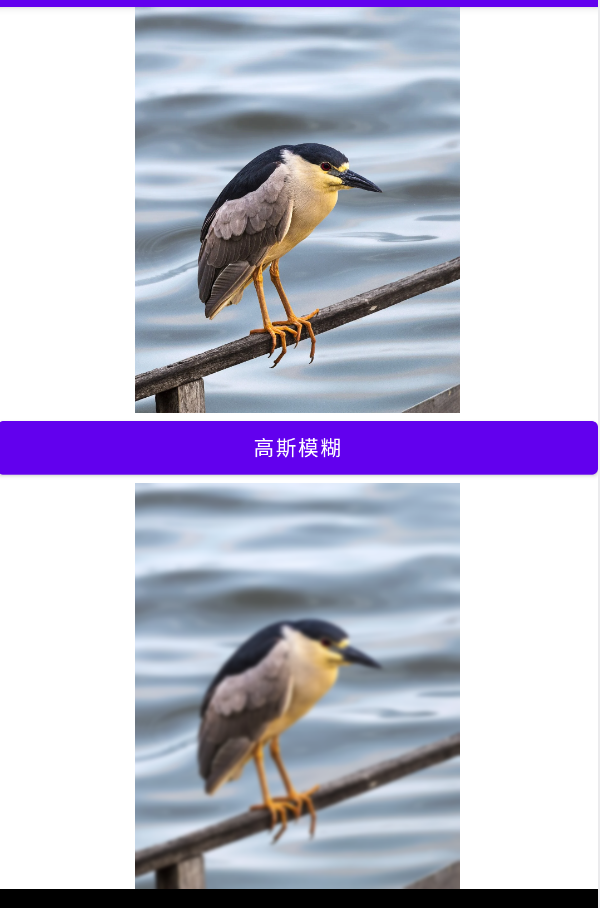

运行效果图：
