关于USB接口在嵌入式的使用时，自己总是对引脚的对应搞不清楚，不能只知其一不知其二，今天进行汇总。

标准USB接口分为：

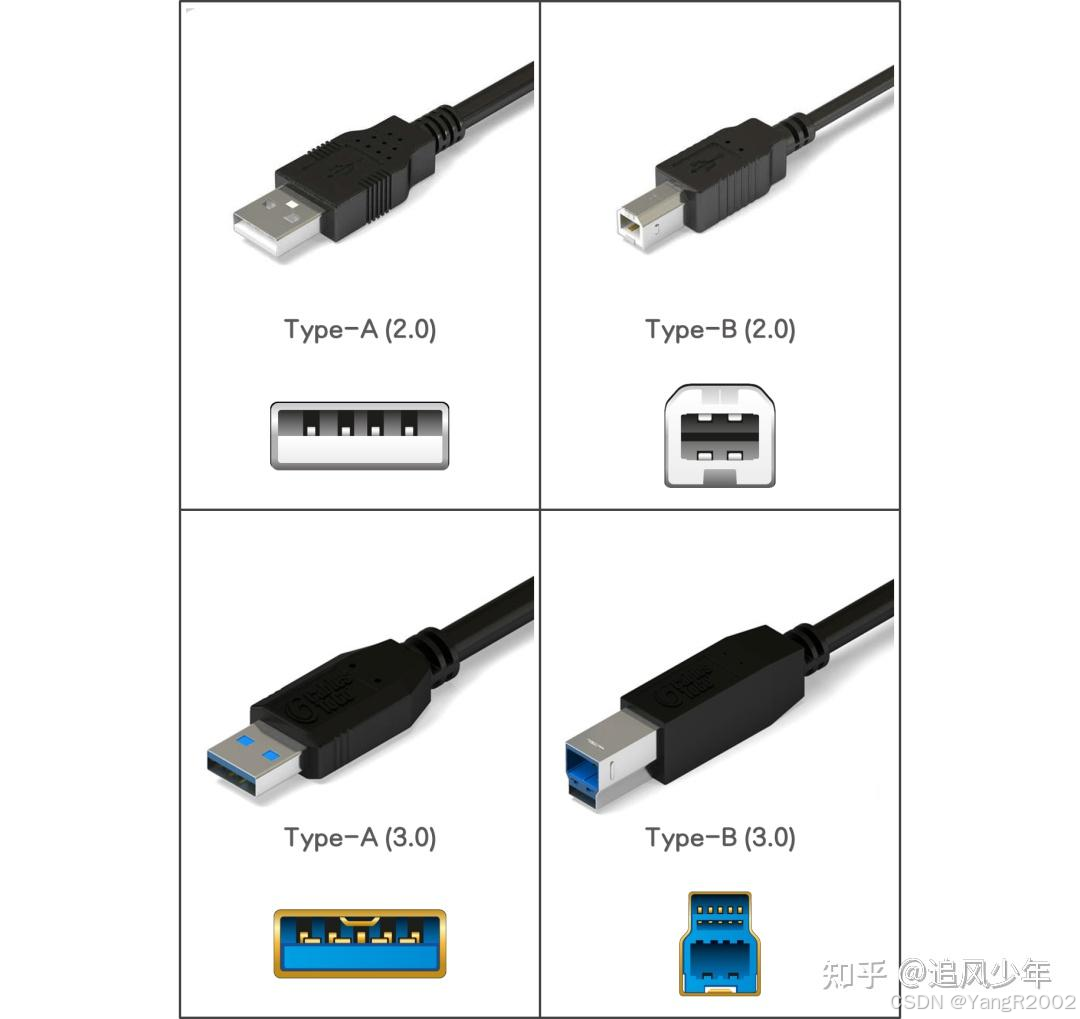

        USB-A        USB-B        MINI-USB        MICRO-USB        TYPE-C，为了方便理解，他们的图片如下所示：

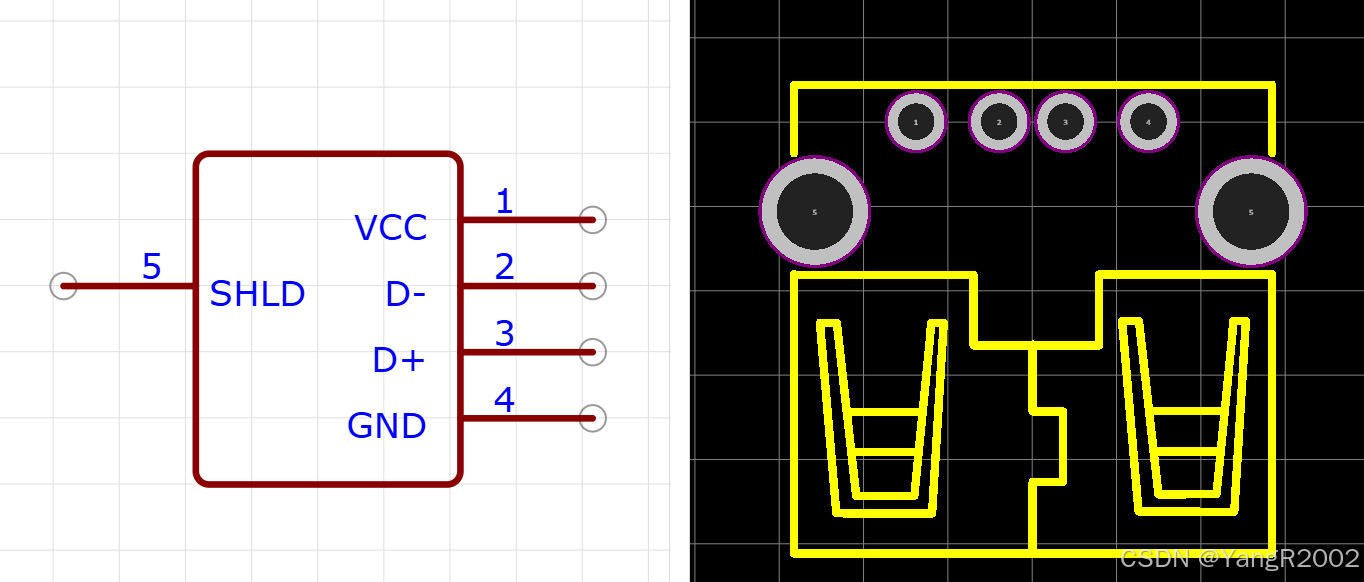

USB-A

USB-A的引脚共6个：D-与D+分别是数据的正负，在嵌入式连线的时候D+接USBDP，D-接USBDM，还有两个是固定引脚。

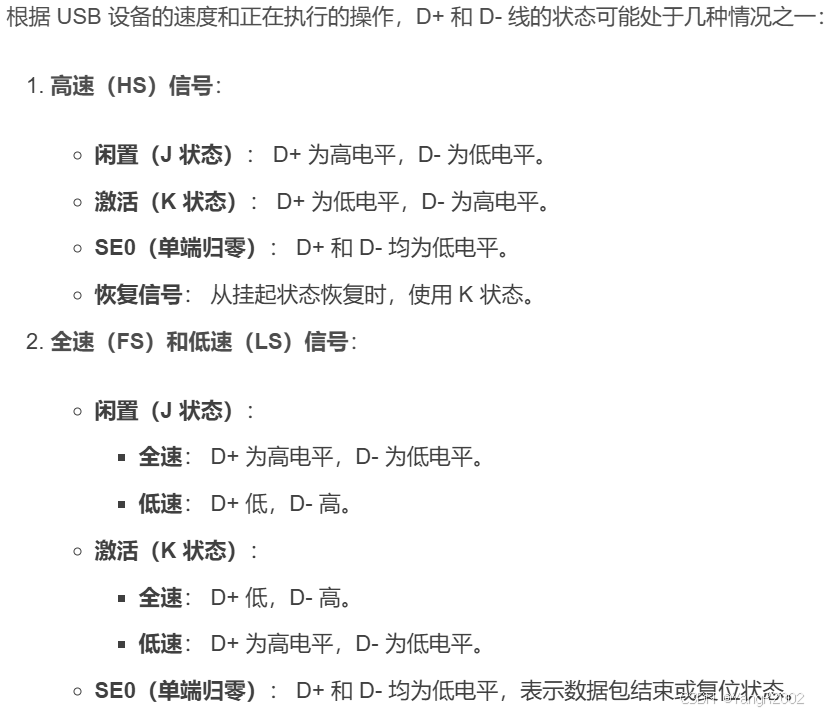

关于数据引脚的状态信息，可以参考下面的图，

对于电阻配置

        全速模式：12Mbps        设备端的D+使用1.5K上拉电阻

        低速模式：1.5Mbps        设备端的D-使用1.5K上拉电阻

        高速模式：480Mbps        通过后续的握手协议区别全速和高速

而对于终端来说，常在D+和D-线配置一个15k的下拉电阻，以确保在未连接设备时拉至地。

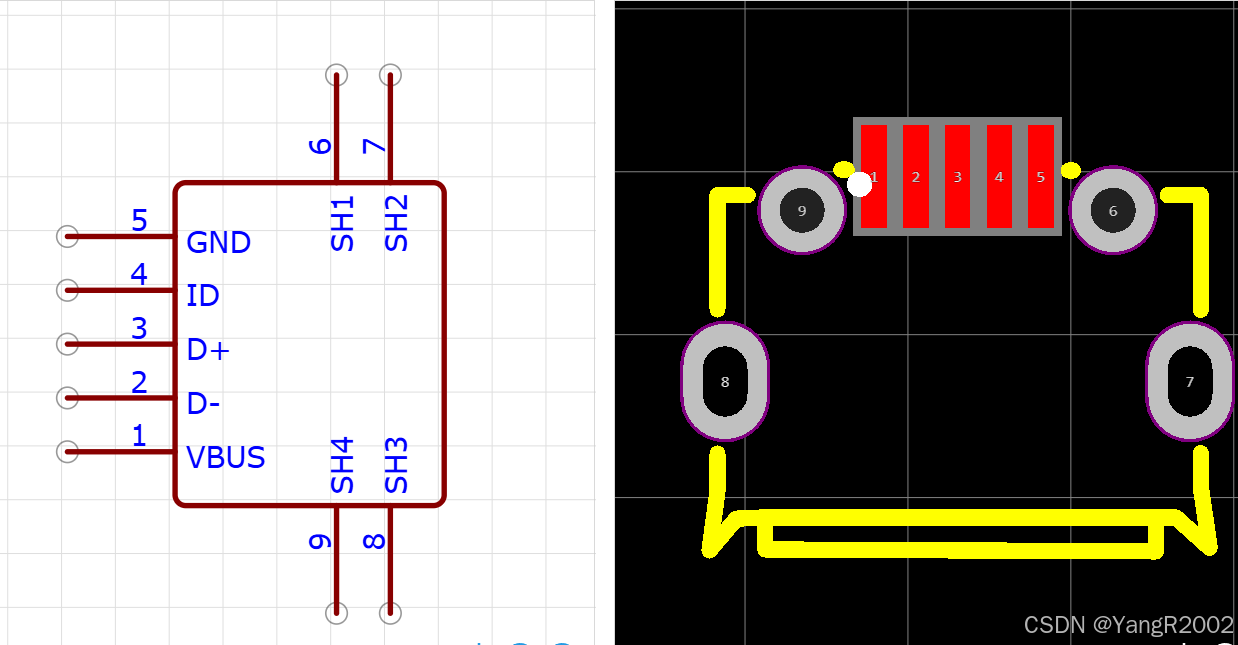

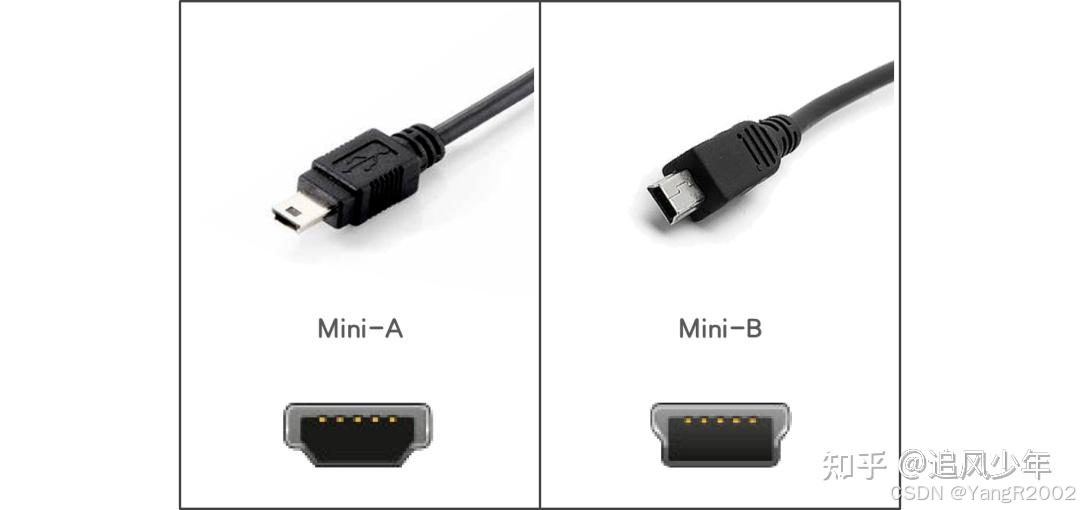

MINI-USB-A

MINI-USB-A具有五个引脚，多了一个id引脚

id引脚在OTG功能使用，OTG是没有主机的情况下进行设备间的数据传输

        如果 id 脚是高电平，则是B接头插入，此时系统就做主模式（Master Mode）；
　　 如果 id 脚为低电平，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

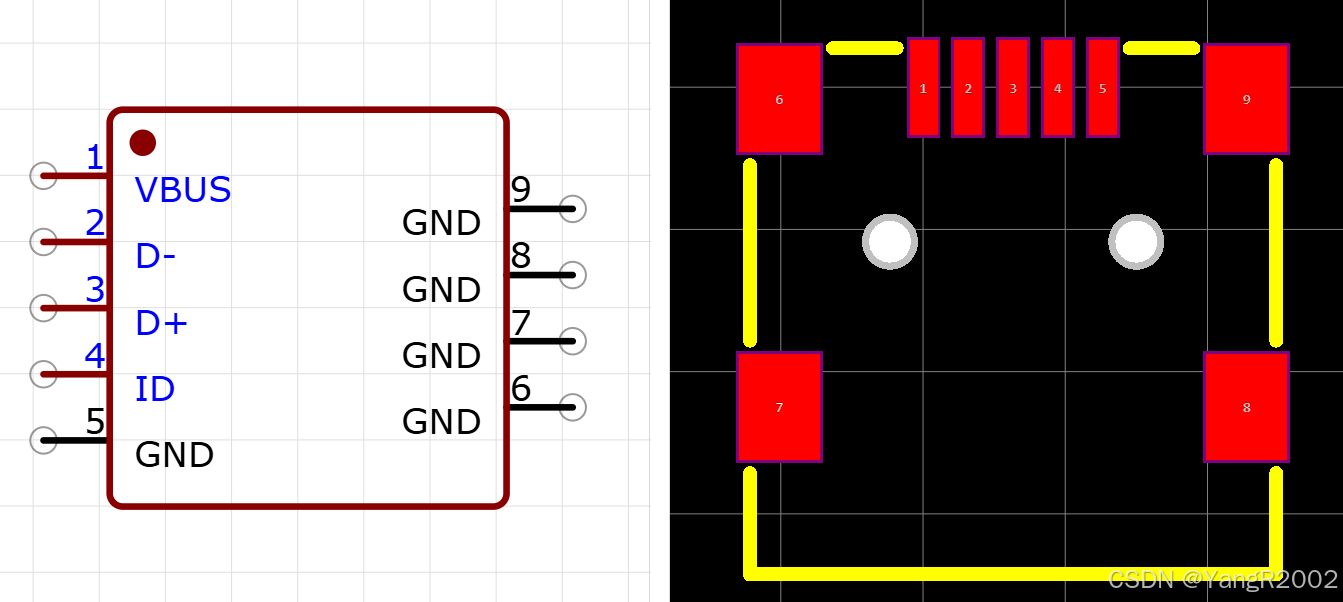

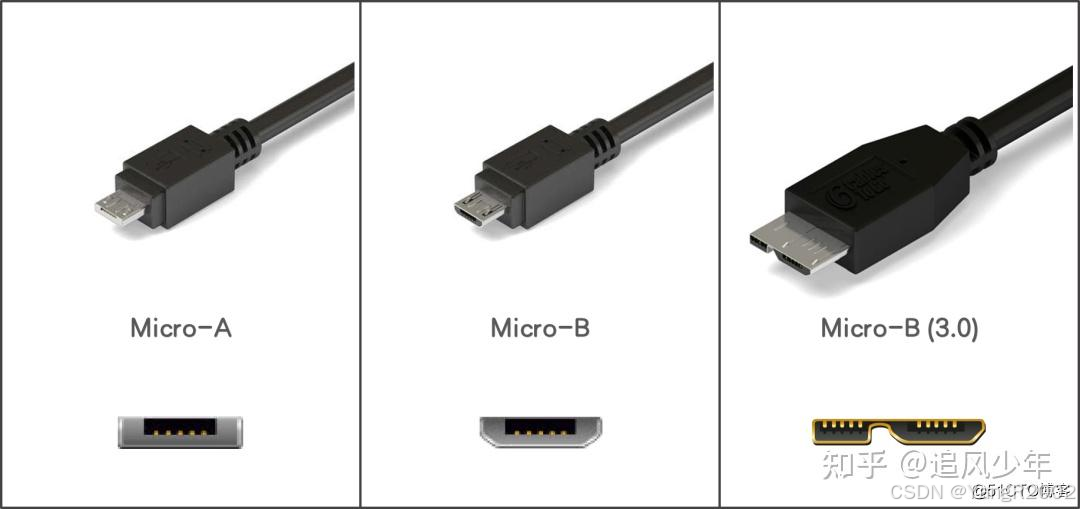

Micro-USB

Micro-USB同样有五个引脚，然后有四个固定引脚，其中Micro-USB3.0的引脚会用在移动固态硬盘（见过一次）

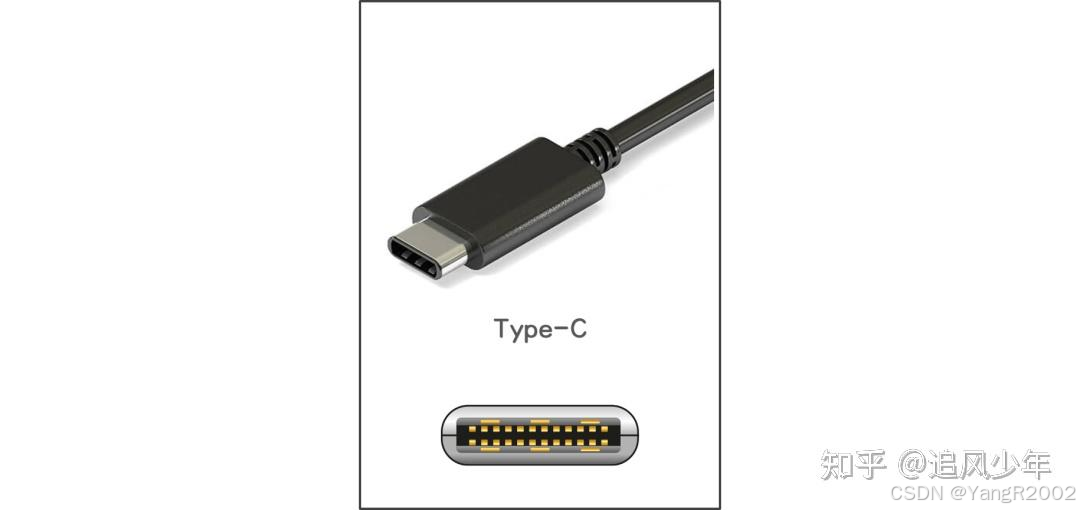

TYPE-C接口

typeC接口有 6P,12P,16P,24P四种，

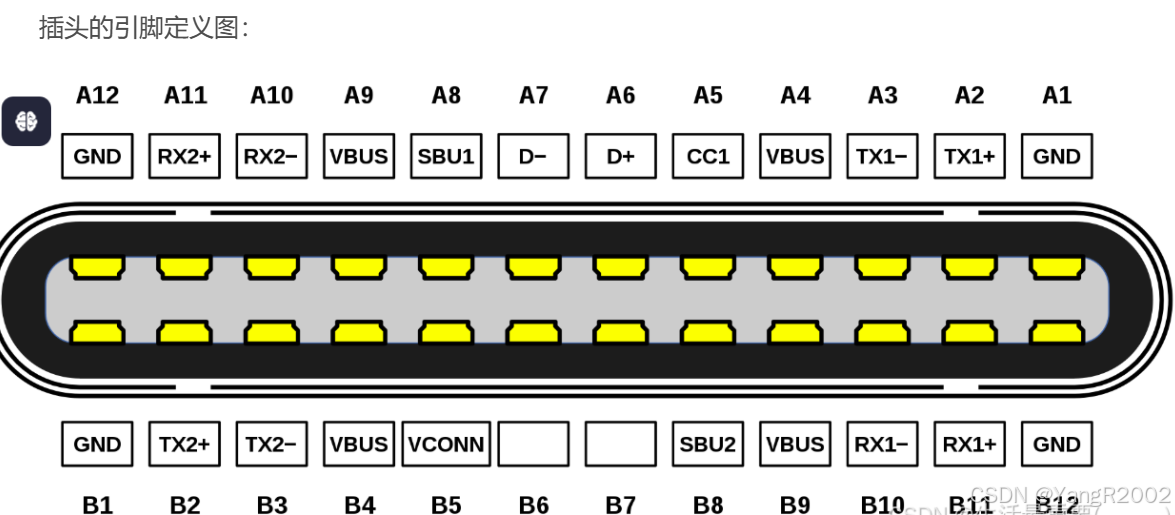

其中24pin的功能最全面，下面为公头

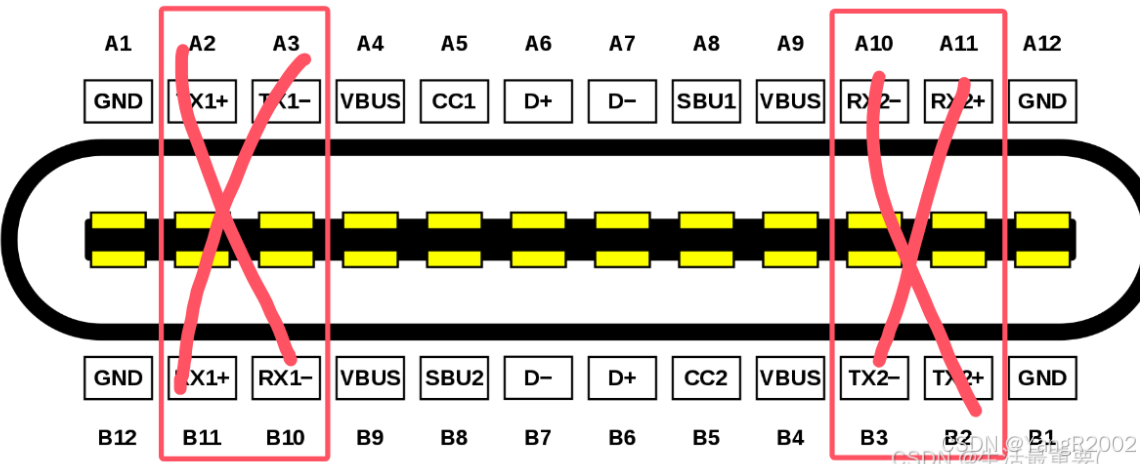

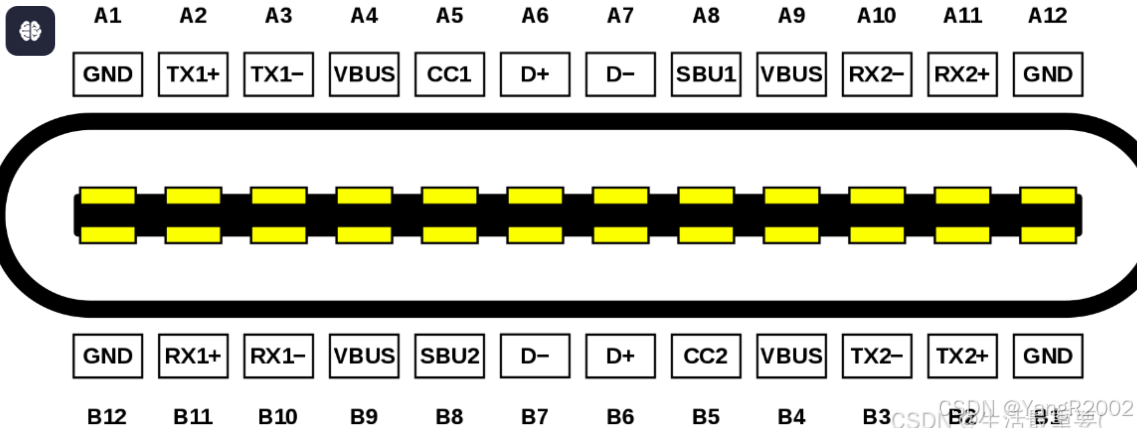

这下面是母座引脚定义，其中公头只有一组D-，D+，接入的时候会进行识别，判断正插入还是反插入

电源供电有4组，可以做到100w（20V-5A）;

数据线USB2.0：D-，D+两组，但是只用一组

差分线有TX1-,TX+, RX1-,RX1+, TX2-,TX2+.RX2-,RX2+

        正常使用的时候就用一组，如果使用usb3.1，另外一组也会使用起来，用于Dp

SBU1,SBU2：用于额外的数据传输，可以传输音频，视频，交换信息。

CC1,CC2：用于识别正反插，有配置电阻

        CC1：正插

        CC2：反插

16-12pin的接口没有usb3.1，3.0的功能，差分线都被舍去。



12pin的GND都连接在一起，所以说12与16Pin没有区别。

6pin引脚：

只有VBUS,GND,CC1,CC2,VBUS,GND,可以实现100W的快充，但是没有数据引脚了
