一、RDM硬件配置

二、RDM软件配置

三、RDM位时序

四、RDM设备及UID

五、RDM包结构

六、RDM命令

1、DISCOVERY_COMMAND（0x10）&& DISCOVERY...RESPONSE(0x11)

2、GET_COMMAND(0x20) && GET...RESPONSE(0x21)

3、SET_COMMAND(0x30) && SET...RESPONSE(0x33)

七、RDM数据结构定义

1、UID结构定义

2、包结构定义

3、示例代码

总结

一、RDM硬件配置

        RDM协议是基于DMX512协议扩展而来的，不了解DMX512协议也没关系，本文会从零开始介绍RDM协议。

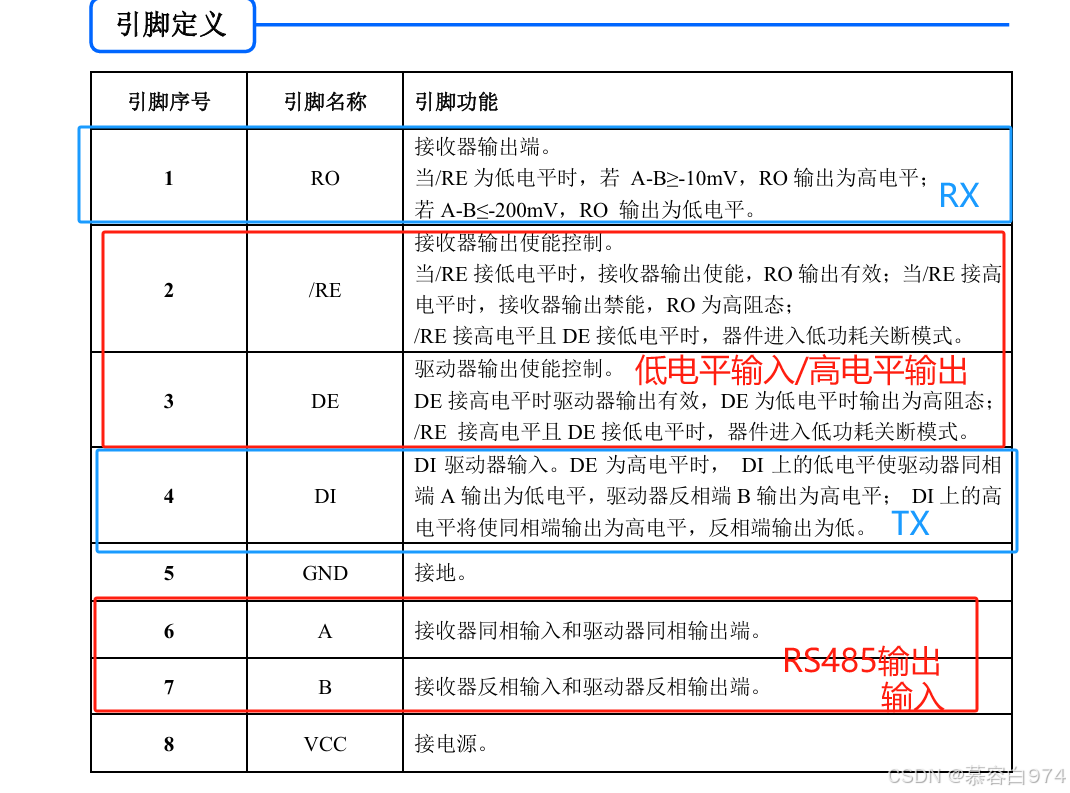

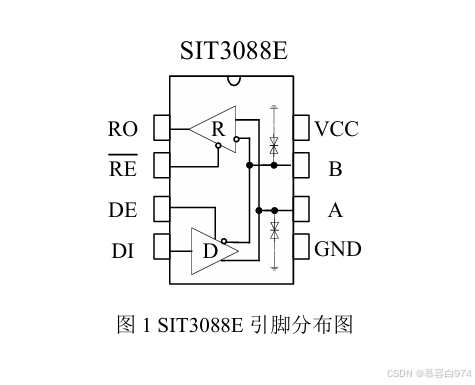

        首先RDM底层是串口通信，不同的是RDM协议为保证数据的可靠传输，需要将串口产生的信号转化为RS485差分信号，接收端再将RS485差分信号转化为串口信号。这里就有一个问题，转换后的RS485差分信号是半双工的，而RDM协议是双向通信的，所以需要进行收/发模式切换，一般需要一个额外的控制引脚进行模式切换，以 SIT3088E为例。



        实际应用中一般把/RE  DE物理上连接到一起组合成控制引脚，通过控制引脚的高低电平来控制信号的接收于发送。

二、RDM软件配置

        既然知道了RDM协议底层是串口，那么只需要按照串口的配置方法来配置即可。官方规定需要250000的波特率，1位起始位，8位数据位，2位停止位。这些按照标准要求来配置即可。以下是HAL库配置代码，因为RDM的时序与DMX时序相同，所以函数命名为DMX。

//TXD1 -> PB6
//RXD1 -> PB7
//RDE  -> PB5   //低电平接收使能    //高电平输出使能
//DMX+RDM+UID初始化
void MU_DMX_Init(void)
{
    __HAL_RCC_GPIOB_CLK_ENABLE();
    __HAL_RCC_USART1_CLK_ENABLE();

    GPIO_InitTypeDef GPIO_Init;
    GPIO_Init.Pin = GPIO_PIN_5;
    GPIO_Init.Mode = GPIO_MODE_OUTPUT_PP;

	HAL_GPIO_Init(GPIOB,&GPIO_Init);

    GPIO_Init.Pin = GPIO_PIN_6;
    GPIO_Init.Mode = GPIO_MODE_AF_PP;
    GPIO_Init.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_Init.Alternate = GPIO_AF2_USART1;
    HAL_GPIO_Init(GPIOB,&GPIO_Init);


    GPIO_Init.Pin = GPIO_PIN_7;
    GPIO_Init.Mode = GPIO_MODE_AF_OD;
    GPIO_Init.Alternate = GPIO_AF2_USART1;
    HAL_GPIO_Init(GPIOB,&GPIO_Init);
    //APB2
    huart1.Instance = USART1;
    huart1.Init.BaudRate = 250000;
    huart1.Init.WordLength = UART_WORDLENGTH_8B;
    huart1.Init.StopBits = UART_STOPBITS_2;
    huart1.Init.Parity = UART_PARITY_NONE;
    huart1.Init.Mode = UART_MODE_TX_RX;
    huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart1.Init.OverSampling = UART_OVERSAMPLING_8;

    HAL_UART_Init(&huart1);

    HAL_NVIC_SetPriority(USART1_IRQn,0,2);
    HAL_NVIC_DisableIRQ(USART1_IRQn);

    RDM_Uid_Init();

}

       宏定义

#define DMX512_RECV HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_RESET)
#define DMX512_SEND HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_SET)

        RDM_Uid_Init 可以先不管，下一篇会介绍。初始化一遍是不够的，还需要在运行过程中产生起始信号，复用成串口后无法产生起始信号，所以需要改变GPIO口的模式，这些代码在介绍完RDM位时序后再贴上。

三、RDM位时序

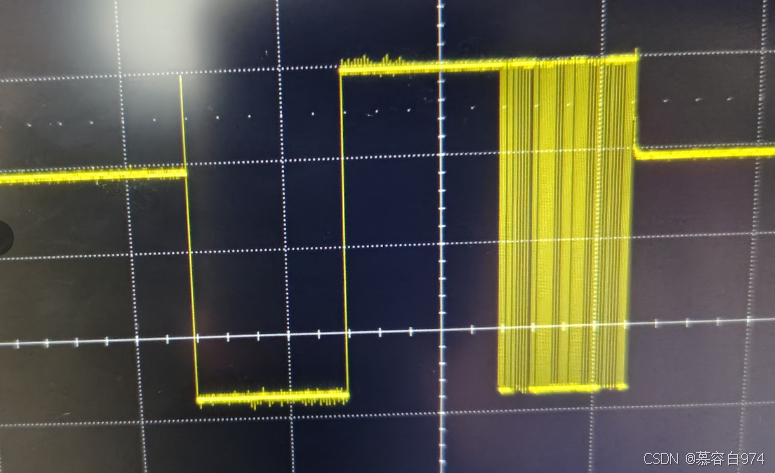

        RDM的时序与DMX512相同，由BREAK和MAB组成起始信号

                BREAK：88us ~ 1s的低电平

                MAB：     8us ~ 1s的高电平

        后面接的就是串口输出的数据，规定最多255帧。

        显而易见，按照官方要求配置的串口，一个帧的时间是44us，不能产生起始信号。所以需要改变GPIO口的模式，将TX改成推挽输出，产生起始信号后再复用成串口。

        模式切换函数如下

enum dmx_mode {DMX_SEND_RESET,DMX_SEND_DATA,DMX_RECV_DATA,DMX_RECV_RESET};
void MU_DMX_Change_Mode(enum dmx_mode mode)
{
    GPIO_InitTypeDef GPIO_Init;
    //DMX发送
    if(mode == DMX_SEND_DATA)
    {
        DMX512_SEND;
        HAL_UART_DeInit(&huart1);
        GPIO_Init.Pin = GPIO_PIN_6;
        GPIO_Init.Mode = GPIO_MODE_AF_PP;
        GPIO_Init.Alternate = GPIO_AF2_USART1;
        HAL_GPIO_Init(GPIOB,&GPIO_Init);

        HAL_UART_Init(&huart1);

    }
    //DMX接收
    else if(mode == DMX_RECV_DATA)
    {
        DMX512_RECV;
        // HAL_UART_DeInit(&huart1);

        GPIO_Init.Pin = GPIO_PIN_7;
        GPIO_Init.Mode = GPIO_MODE_AF_OD;
        GPIO_Init.Alternate = GPIO_AF2_USART1;
        HAL_GPIO_Init(GPIOB,&GPIO_Init);

        // HAL_UART_Init(&huart1);
        HAL_NVIC_EnableIRQ(USART1_IRQn);
        HAL_UART_Receive_IT(&huart1,&rx_buf.byte,1);

    }
    //DMX输出起始信号
    else if(mode == DMX_SEND_RESET)
    {
        DMX512_SEND;
        // HAL_UART_DeInit(&huart1);
        GPIO_Init.Pin = GPIO_PIN_6;
        GPIO_Init.Mode = GPIO_MODE_OUTPUT_PP;
        HAL_GPIO_Init(GPIOB,&GPIO_Init);
    }
    //DMX读取起始信号
    // else if(mode == DMX_RECV_RESET)
    // {
    //     DMX512_RECV;
    //     // HAL_UART_DeInit(&huart1);
    //     GPIO_Init.Pin = GPIO_PIN_7;
    //     //下降沿中断
    //     GPIO_Init.Mode = GPIO_MODE_IT_RISING;
    //     HAL_GPIO_Init(GPIOB,&GPIO_Init);
    //     HAL_NVIC_EnableIRQ(EXTI9_5_IRQn);

    //     //中断回调函数在encoder.c
    // }


}

        实测读取RDM数据包的时候，串口会把起始信号读成一个字节的数据“0x00”，解析数据包时把这个数据丢掉即可，不需要切换GPIO输入模式读取。

        中断回调函数如下

//接收数组定义
typedef struct rx_buffer_t
{
    uint8_t byte;
    uint8_t buf[2048];
    uint8_t index;
}rx_buffer_t;
void USART1_IRQHandler(void)
{
	  HAL_UART_IRQHandler(&huart1);
}
//串口接收回调
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART1)
    {
        rx_buf.buf[rx_buf.index++] = rx_buf.byte;
        if(rx_buf.index == 2048)
            rx_buf.index = 0;
        HAL_UART_Receive_IT(huart,&rx_buf.byte,1);

    }
}
//串口错误回调
void HAL_UART_ErrorCallback(UART_HandleTypeDef *huart)
{
    if(huart->Instance == USART1)
    {
        __HAL_UART_CLEAR_FLAG(&huart1,UART_FLAG_FE);
        HAL_UART_Receive_IT(&huart1,&rx_buf.byte,1);

    }
}

        采用双缓冲区，可以缓冲至多8个RDM数据包，但是会频繁进入中断。数据包解析函数下一篇介绍。

四、RDM设备及UID

        首先要明确RDM协议主要是运用在舞台相关设备的管理的，RDM协议中主要有两种设备，一种是控制器，另一种是接收器，就是舞台设备。控制器用于寻找当前环境中所有的舞台设备，并标记每个设备，同时辅助DMX协议进行DMX地址设置。

        明显的UID是用于唯一标识每台设备，所有支持标准RDM协议的设备都有唯一的UID。

UID一共占六个字节，前两个字节是厂商ID，后四个字节是设备ID。如果是学习可以自己定义UID

如果是实际生产必须向官方申请厂商ID，然后可自己定义设备ID。

五、RDM包结构

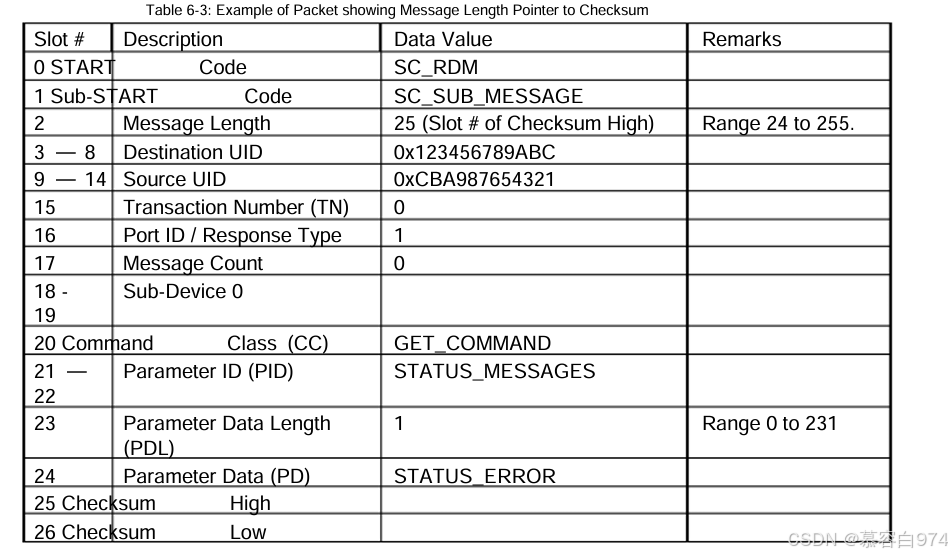

        下面是RDM协议标准的包结构



        START：起始字节，与起始信号不是同一个概念，固定为0xCC

        Sub-START：固定0x01

        Message Length：包的长度，从起始字节计数到末尾，注意不算最后两位校验位

        Destination UID：目的地UID，包要发给哪个设备就填哪个设备的UID

        Source UID：自己的UID，告诉目标设备是哪个控制器发送的。

        15~19:可以不管，填0x00 0x01 0x00 0x00 0x00

        Command Class：命令类型，下一模块介绍，占一字节

        Parameter ID：命令ID，占二字节

        Parameter Data Length：数据长度，仅计算下面要发的数据的长度，占一字节

        Paramter Data：不定长数据

        Checksum High：校验位高位

        Checksum Low：校验位低位，校验位由起始字节逐个加到末尾计算而成，不加校验位本身



六、RDM命令

        RDM有六类18种数据包，除一个特殊包外都上面的标准包结构。不用怕多，发送的数据包和接收的数据包是对应的。发送的是三类九种。接收的也是三类九种。

1、DISCOVERY_COMMAND（0x10）&& DISCOVERY...RESPONSE(0x11)

        搜寻设备包与搜寻设备回应包

（1）DISC_UNIQUE_BRANCH（0x0001） && 特殊回应包

        用于搜寻网络中的所有设备，收到这个包的设备会回应一个特殊的回应包

        发送数据格式：6位低UID和6位高UID，数据长度0x0C

        特别的需要将目的地UID设置成0xFFFFFFFFFFFF，这样所有设备都需要处理这个包，收到这个包的设备需要判断自己的UID是否在低UID和高UID之间。如果在就回应一个特殊的回应包，至于为什么搞这么复杂是因为信道只有一个，所有设备同时回应必然会产生冲突，需要使用二分查找算法来逐个确认设备。下一篇再介绍算法

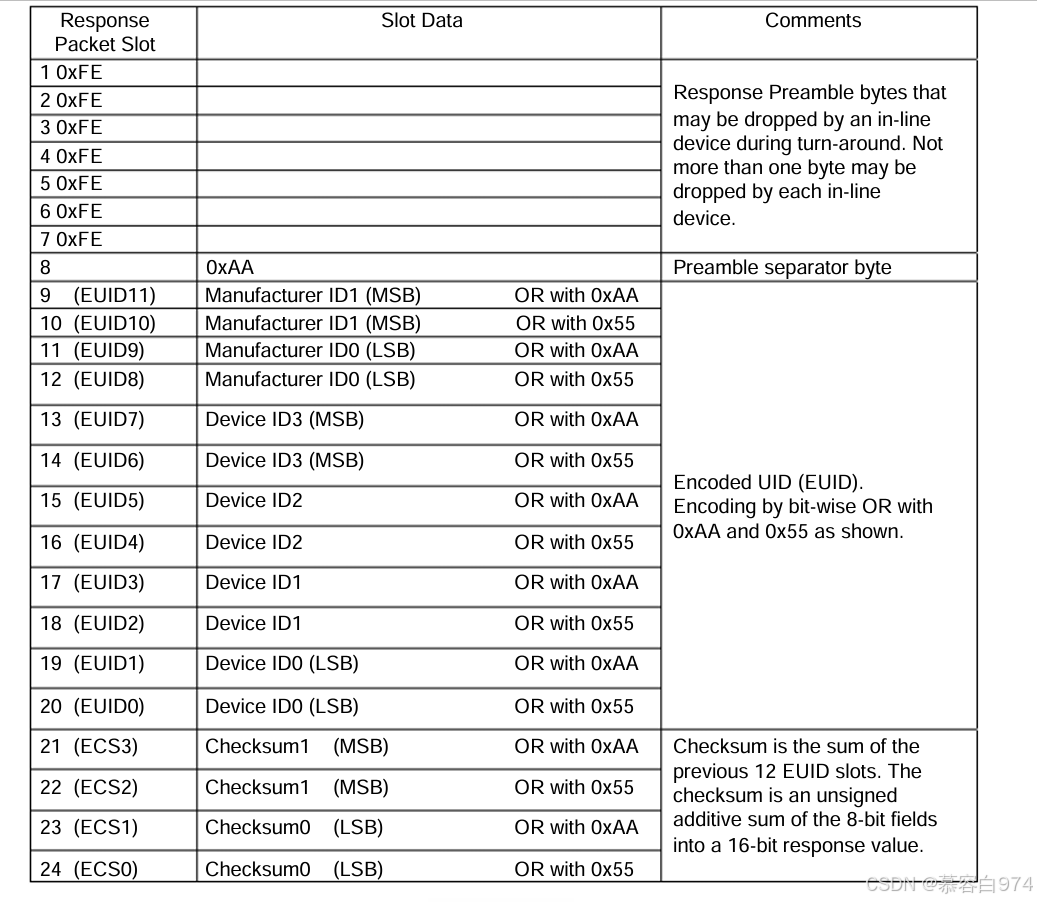

         回应数据格式：没有起始信号，起始字节不是0xCC，格式是连续7字节0xFE和一个间隔字节0xAA，然后是设备的UID，每字节分别 | 0xAA 和 | 0x55 再传输。校验和是将12位处理后的UID依次相加，得到的值再分别 | 0xAA 和 | 0x55，所以是4位校验位。（校验位不要加1~8字节）

（2）DISC_MUTE（0x0002） &&  哑音回应包

         用于静默设备，收到这个包的设备将进入静默状态，只处理解除哑音包

         发送数据格式：无数据，只有命令，数据长度要填0x00

         接收数据格式：无数据，只有命令，数据长度要填0x00

（2）UN_UN_MUTE（0x0003） &&  解除哑音回应包

         与上面哑音包相同，只有命令格式不同

2、GET_COMMAND(0x20) && GET...RESPONSE(0x21)

（1）IDENTIFY_DEVICE（0x1000） &&  获取状态回应包

         用于获取设备状态

         发送数据格式：无数据，只有命令，数据长度要填0x00

         接收数据格式：一个字节的设备状态信息

（2）DMX...ADDRESS（0x00F0） &&  获取DMX地址回应包

         用于获取设备DMX地址

         发送数据格式：无数据，只有命令，数据长度要填0x00

         接收数据格式：两个字节的设备DMX地址

（3）...VERSION...（0x00C0） &&  获取软件版本回应包

         用于获取设备软件版本

         发送数据格式：无数据，只有命令，数据长度要填0x00

         接收数据格式：0到231个字节的字符串数据

（4）DEVICE_INFO（0x0060） &&  获取设备信息回应包

         用于获取设备信息

         发送数据格式：无数据，只有命令，数据长度要填0x00

         接收数据格式：0到231个字节的字符串数据

3、SET_COMMAND(0x30) && SET...RESPONSE(0x33)

（1）IDENTIFY_DEVICE（0x1000） &&  设置状态回应包

         用于设置设备状态，当用户想知道一个设备在舞台中的哪个位置时通过控制台发送这个数据包，收到这个包的设备根据自身硬件资源告知用户在哪个位置，比如是灯光设备就亮灯。

         发送数据格式：一个字节的设备状态信息，数据长度0x01

         接收数据格式：无数据

（2）DMX...ADDRESS（0x00F0） &&  设置DMX地址回应包

         用于设置设备DMX地址，RDM协议的主要功能

         发送数据格式：两个字节的DMX地址，数据长度0x02

         接收数据格式：无数据

七、RDM数据结构定义

1、UID结构定义

        uint64_t 有八字节数据，UID占低六字节

//UID链表定义(单向循环链表)
typedef struct uid_t
{
    uint64_t uid;
    struct uid_t *next;
}uid_t;

        UID添加删除操作

/******************UID链表配置函数******************/
//初始化UID链表
static void RDM_Uid_Init(void)
{
    uid_list = (uid_t *)malloc(sizeof(uid_t));
    //头节点存厂商ID
    uid_list->uid = 0x0000010203040506;
    uid_list->next = NULL;
}
//头插法加UID
static void RDM_Uid_Add(uint64_t uid)
{
    uid_t* new_uid = (uid_t *)malloc(sizeof(uid_t));

    new_uid->uid = uid;

    new_uid->next = uid_list->next;
    uid_list->next = new_uid;
}
//删除指定UID
static void RDM_Uid_Del(uint64_t uid)
{
    uid_t *p = uid_list;
    uid_t *q = uid_list->next;

    while(q != NULL)
    {
        if(q->uid == uid)
        {
            p->next = q->next;
            free(q);
            break;
        }
        q=q->next;
    }
}
//销毁链表
static void RDM_Uid_Distory(void)
{
    uid_t *p = uid_list->next;

    while(p != NULL)
    {
        uid_list->next = p->next;
        free(p);
        p = uid_list->next;
    }
    free(uid_list);
}

2、包结构定义

typedef struct rdm_package_t
{
    uint8_t  start;         //第0位         起始码
    uint8_t  sub_start;     //第1位         起始码
    uint8_t  message_len;   //第2位         包长（不含校验位）
    uint64_t des_uid;       //第3到8位      目的地UID
    uint64_t source_uid;    //第9到14位     源UID
    uint64_t other;         //第15到19位    无关紧要的数据
    uint8_t  cmd_type;      //第20位        命令类型
    uint16_t cmd;           //第21到22位    命令
    uint8_t  data_len;      //第23位        数据长度
    uint8_t  *data;         //23位          往后数据
    uint32_t check;         //两位校验位    （之所以是uint32_t 是为了防止计算溢出）

}rdm_package_t;

        对包的初始化，设置目的地UID，设置命令，设置数据，发送包的操作

/******************组包函数******************/
//初始化包
static void RDM_Package_Init(rdm_package_t *package)
{
    package->start = 0xCC;
    package->sub_start = 0x01;
    package->source_uid = uid_list->uid;
    package->other = 0x0000000001000000;
    package->check = 0;

}
//设置目的地UID
static void RDM_Package_Set_Uid(rdm_package_t *package,uint64_t uid)
{
    package->des_uid = uid;
}
//设置命令
static void RDM_Package_Set_Cmd(rdm_package_t *package,uint8_t cmd_type,uint16_t cmd)
{
    package->cmd_type = cmd_type;
    package->cmd = cmd;
}
//设置完data后要在内存释放前发送数据
static void RDM_Package_Set_Data(rdm_package_t *package,uint8_t data_len,uint8_t data[])
{
    package->data_len = data_len;
    package->data = data;
}
//计算包长 校验位
//然后发送数据
static void RDM_Package_Send(rdm_package_t *package)
{
    //24 + data_len
    package->message_len = 24+package->data_len;

    uint8_t *buf = (uint8_t *)malloc(package->message_len+2);
    if(buf == NULL)
        LED1_ON;
    buf[0] = package->start;
    buf[1] = package->sub_start;
    buf[2] = package->message_len;

    buf[3] = (package->des_uid >> 40) & 0xFF;
    buf[4] = (package->des_uid >> 32) & 0xFF;
    buf[5] = (package->des_uid >> 24) & 0xFF;
    buf[6] = (package->des_uid >> 16) & 0xFF;
    buf[7] = (package->des_uid >> 8) & 0xFF;
    buf[8] = package->des_uid & 0xFF;

    buf[9]  = (package->source_uid >> 40) & 0xFF;
    buf[10] = (package->source_uid >> 32) & 0xFF;
    buf[11] = (package->source_uid >> 24) & 0xFF;
    buf[12] = (package->source_uid >> 16) & 0xFF;
    buf[13] = (package->source_uid >> 8) & 0xFF;
    buf[14] = package->source_uid & 0xFF;

    buf[15] = (package->other >> 32) & 0xFF;
    buf[16] = (package->other >> 24) & 0xFF;
    buf[17] = (package->other >> 16) & 0xFF;
    buf[18] = (package->other >> 8) & 0xFF;
    buf[19] = package->other & 0xFF;

    buf[20] = package->cmd_type;
    buf[21] = (package->cmd >> 8) & 0xFF;
    buf[22] = package->cmd & 0xFF;

    buf[23] = package->data_len;
    uint8_t j = 0;
    for(int i = 24; i < package->message_len; i++)
    {
        buf[i] = package->data[j++];
    }

    //计算校验和
    for(int i = 0; i < package->message_len; i++)
    {
        package->check += buf[i];
    }
    buf[package->message_len]   = (package->check >> 8) & 0xFF;
    buf[package->message_len+1] = package->check & 0xFF;

    //起始信号
    MU_DMX_Change_Mode(DMX_SEND_RESET);
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_RESET);
    HAL_Delay(1);
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,GPIO_PIN_SET);
    HAL_Delay(1);

    //发送包
    MU_DMX_Change_Mode(DMX_SEND_DATA);
    HAL_UART_Transmit(&huart1,buf,package->message_len+2,HAL_MAX_DELAY);
    free(buf);
    MU_DMX_Change_Mode(DMX_RECV_DATA);
    /* 实测可以不用 */
    //只有广播包回应特殊
    // if(package->cmd_type == 0x10 && package->cmd == 0x0001)
    // {
    //     //转为接收态
    //     MU_DMX_Change_Mode(DMX_RECV_DATA);
    // }
    // else
    // {
    //     //接收电平变化
    //     MU_DMX_Change_Mode(DMX_RECV_RESET);
    // }


}

3、示例代码

        以发送搜寻设备包为例

uint8_t RDM_Disc_Driver(uint64_t low_uid,uint64_t high_uid)
{
    rdm_package_t package = {0};
    RDM_Package_Init(&package);

    //广播地址
    RDM_Package_Set_Uid(&package,0x0000FFFFFFFFFFFF);

    //寻找设备
    RDM_Package_Set_Cmd(&package,0x10,0x0001);

    //设置数据
    uint8_t data[12];
    data[0] = (low_uid >> 40) & 0xFF;
    data[1] = (low_uid >> 32) & 0xFF;
    data[2] = (low_uid >> 24) & 0xFF;
    data[3] = (low_uid >> 16) & 0xFF;
    data[4] = (low_uid >> 8) & 0xFF;
    data[5] = low_uid & 0xFF;

    data[6]  = (high_uid >> 40) & 0xFF;
    data[7]  = (high_uid >> 32) & 0xFF;
    data[8]  = (high_uid >> 24) & 0xFF;
    data[9]  = (high_uid >> 16) & 0xFF;
    data[10] = (high_uid >> 8) & 0xFF;
    data[11] = high_uid & 0xFF;
    RDM_Package_Set_Data(&package,0x0C,data);

    RDM_Package_Send(&package);

    HAL_Delay(40);

    //解包
    rdm_package_prase_t package_prase  = RDM_Package_Prase();

    if(package_prase.rdm_package == ERROR_PACKAGE)
        return 0;
    else
        return 1;
}

总结

        恭喜你看完了RDM协议的基础篇，现在你已经能组建RDM协议包并发送了，但是对于设备的搜寻和回应包的解析还没有熟练，下一篇会带你了解这两个步骤，本篇到此结束。

慕容白 MU
关注
RDM_RDM接收程序_RDM_DMX_
10-04
RDM接收端代码
用于舞台灯光控制的RDM标准
09-08
Remote Device Management Over DMX512 Networks.
RDM协议数据包全解读（上）
最新发布
weixin_63723467的博客
02-25 1052
最近开发RDM控制端的时候遇到了许多问题，在查阅官方文档后才发现RDM协议不仅只有9种数据包。截至目前的文章只介绍了九种，在这里补充剩下的数据包。之前的九种数据包可以看这篇文章标准RDM协议详解及代码实现篇一 —— RDM协议详解及数据包定义-CSDN博客一、命令类型和命令ID1、CC（命令类型）CC还是只有三大类，发现，获取，设置，如下图，而PID( 命令ID)就有很多了2、DISC（发现命令）DISC有三个PID，前面文章有介绍。分别是发现设备，哑音，解除哑音。
中英对照RDM协议.pdf
10-14
RDM灯光通信协议139页，机器翻译的，不是特别好，但是可以参考地看，里面有英文和中文，对照着看吧。
标准RDM协议详解及代码实现篇二 —— 控制端组包解包及二分搜寻算法
weixin_63723467的博客
12-19 836
本文介绍了控制端的组包和解包函数，接收端的组包和解包也类似，相信你也能独立完成接收端的组包和解包函数。下面是接口实现结果，本文结束。
RDM协议的命令
05-28
RDM协议的详细资料
RDM协议E1-20_2010中文版
05-22
RDM协议E1-20_2010中文版
RDM协议数据幁结构
08-07
是RDM协议的数据幁结构，RDM是灯光控制领域的一个新标准协议，兼容DMX512
DMX512协议解析
热门推荐
17208955的博客
04-02 1万+
1、 DMX512协议特点： （1）采用RS-485总线收发器，差分电压进行传输的，抗干扰能力强，信号可以进行长距离传输； （2）不论调光数据是否需要改变，主机都必须发送控制信号。 （3）由于数据帧之间的时间小于1s，所以在1s内没有收到新的数据帧，说明信号已经丢失； （4）因为是数据是调光用的，使用环境是不做安全要求的设备， 并且是不间断传输的，所以不需要复杂的校验。 2、 波特率：250000 一个bit位 4us 8个位(Slot:x) 4*8=32us，x是从1到512 如图： 3、下面是一帧数
DMX512_RDM协议.rar_DMX512转rdm_RDM与DMX_dmx rdm协议_dmx-rdm_rdm指令
07-13
DMX512和RDM协议 有详细的RDM命令格式和命令
ANSI E1-20_2006_RDM协议下载_reasonacj_RDM_协议RDM_DMX_
09-28
DMX升级协议RDM
Open_RDM-开源
04-27
用于控制和修补DMX 512照明设备的Windows软件。 基于ANSI E1.20（远程设备管理）和FT232R。
RdmProtocal.rar_artnet_lifej6w_rdm协议中文版_rdm协议源代码_协议 RDM
07-14
RDM 解析，协议代码，适用于artnet 协议
RDM功能说明
04-09
RDM 管理人员使用 流程管理人员使用
DmxSerial2：一个用于发送和接收DMX RDM数据包的Arduino库
01-28
DMXSerial2是一款专为Arduino设计的库，它使得开发者能够轻松地在Arduino平台上发送和接收DMX（Digital MultipleX）以及RDM（Remote Device Management）数据包。这两个标准在专业照明控制领域广泛应用，尤其在舞台...
DMX512控制协议详解与实现方法
软件实现上，需要编写程序来生成符合DMX512协议的数据包，并按照协议规定的时序发送。同时，也需要接收端的代码来解析接收到的数据，根据接收到的通道值来调整灯光设备的工作状态。 在实际应用中，DMX512协议不仅...
python网络编程——socket函数详解
jpygx123的博客
11-19 1179
根据连接启动的方式以及本地套接字要连接的目标，套接字之间的连接过程可以分为三个步骤：服务器监听，客户端请求，连接确认。 1. 服务器监听：是服务器端套接字并不定位具体的客户端套接字，而是处于等待连接的状态，实时监控网络状态。  2. 客户端请求：是指由客户端的套接字提出连接请求，要连接的目标是服务器端的套接字。为此，客户端的套接字必须首先描述它要连接的服务器的套接字，指出服务器端套接字的地址和...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
