IGBT的驱动～光电耦合器

之前一篇写了电平转换器，这次写下光电耦合器。

光电耦合器，也就光耦：一个发光装置与一个光敏性元件组合来传输信息。

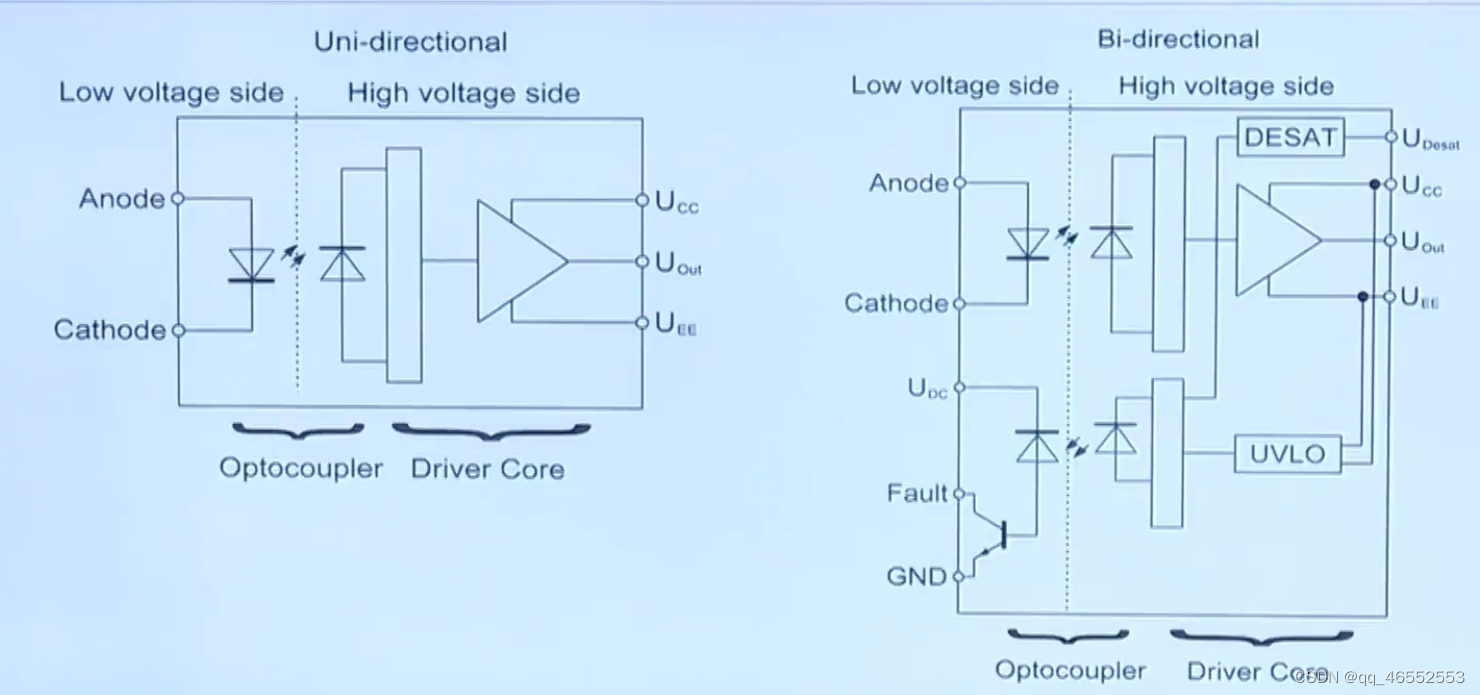

对IGBT来说这个信息就是控制器到IGBT的开关命令，慢慢的IGBT的状态与故障信号也反向传输到控制器。下面是两个集成光耦的示例图

 光耦和电平转换器一样，都只能传递信号，不能传递能量，所以驱动IGBT还得有一个外部隔离电源。光耦目前可用于额定电压Vces在1700V的IGBT中（如果不考虑成本，将集成电路封装更大，增加爬电和电气间隙，那么也可以用于更高电压等级）。

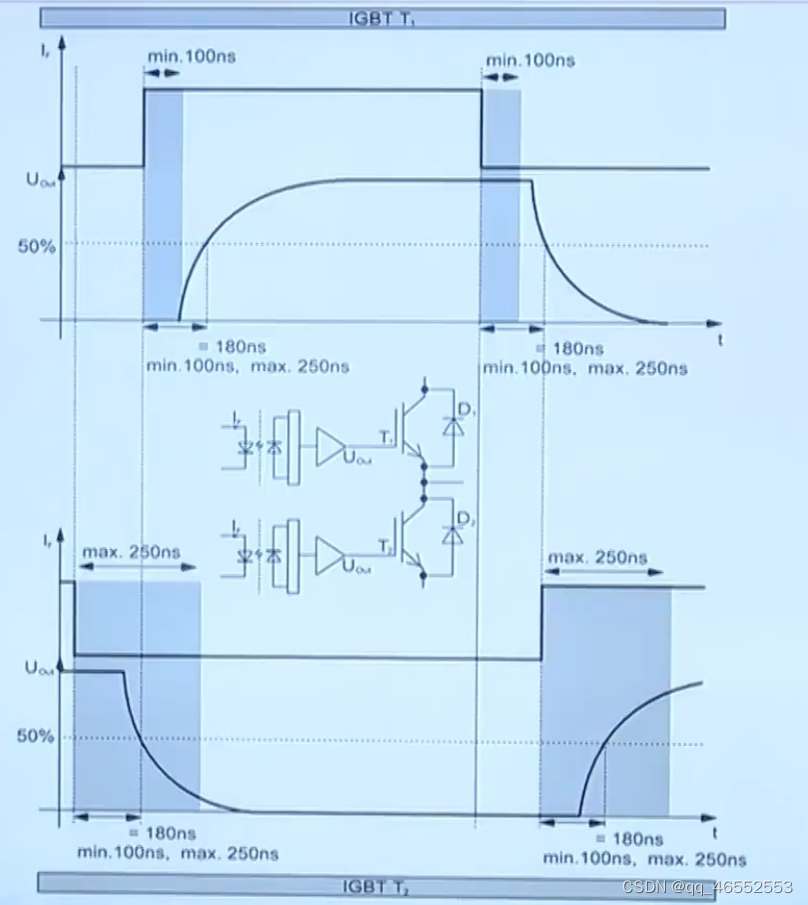

对于光耦，有一个参数是我们着重要考虑的：传输延迟时间，也就是输入到输出的时间。这个时间一般在几百个ns，规格书也会标一个典型值，但是也会有一个公差范围，如果是单单这个时间，我们设计时可以将他考虑进去。下图是一个输入到输出光耦的时间延时图示：

不可控的是，这个延时会在我们使用的过程中（老化）会发生巨大的变化。如果我们设计时，将死区时间余量做的太小，关断太慢会可能会产生us级的窄脉冲，从而导致上下桥直通；死区时间余量做的太大，会导致输出逆变电路输出电流失真更大。

我们常规的死区时间计算：IGBT的开通延时max+关断延时max-下降时间min+光耦传播开通延时max-光耦传播关断延时min。考虑老化时间，往往会×一个老化系数来保证可靠工作。但是这些参数规格书有的并不会写明在规格书里。甚至老化系数均是要在实际应用和调试中测量的。

还有就是我们在做高电压和大功率机器时，往往需要串联和并联模块来增大耐压和电流，如果误差时间过大，导致IGBT开通关断不一致，那么很可能导致IGBT损坏。
