Proteus入门教程

1.新建工程

2.选择元器件

3.放置元器件

4.进行仿真

Proteus入门教程

1.新建工程

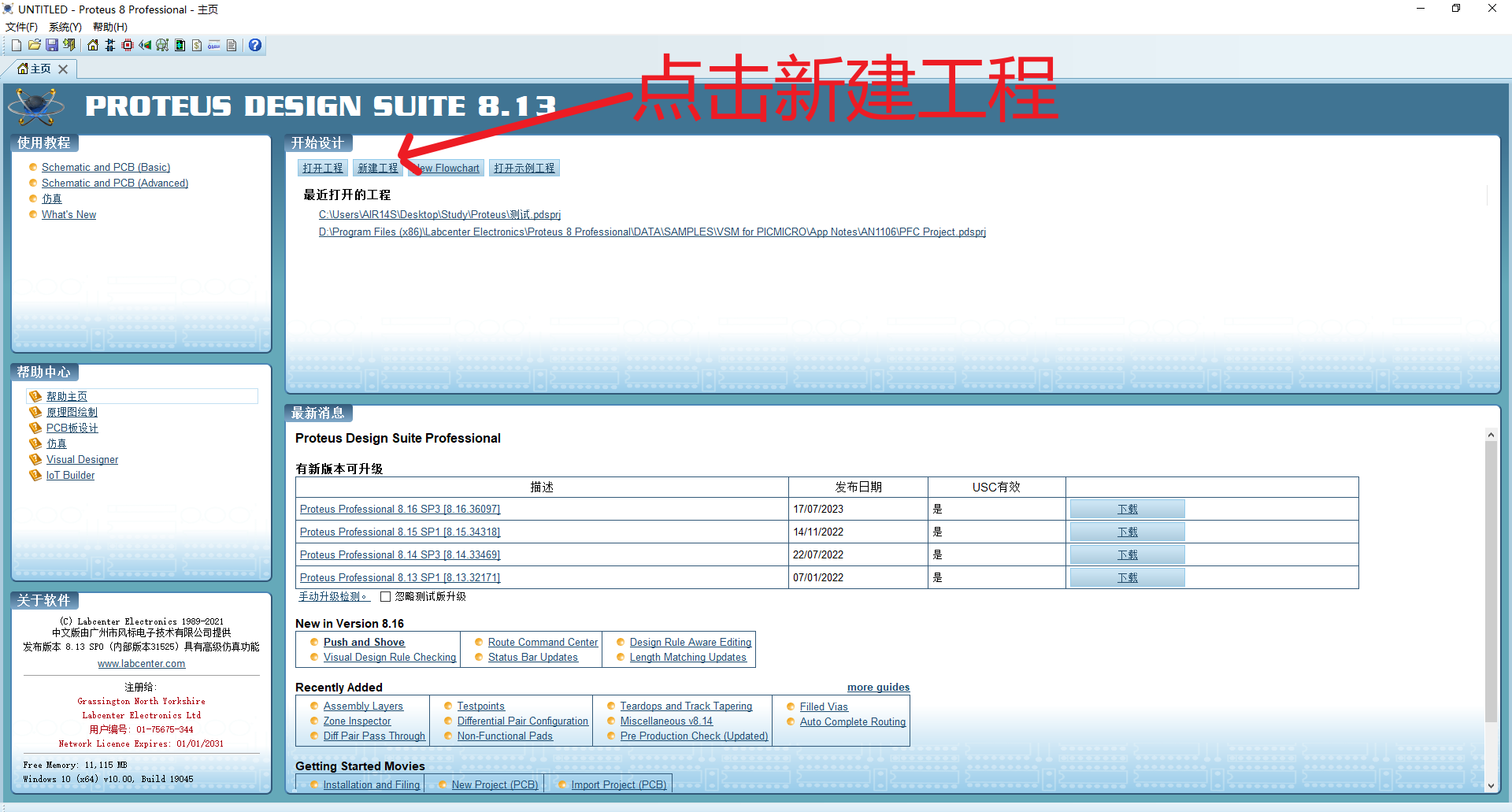

首先打开proteus软件点击新建工程

image-20230927084719468

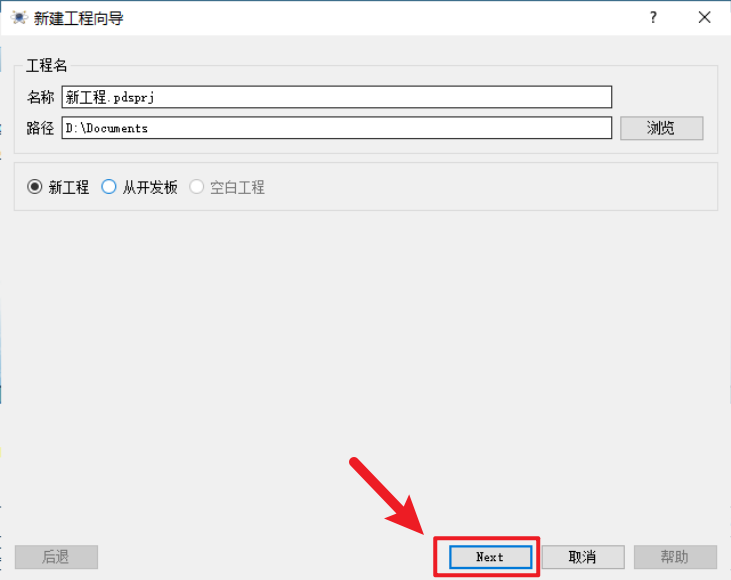

新建文件的目录可以自定义，选好以后点击右下角next

image-20230927084742399

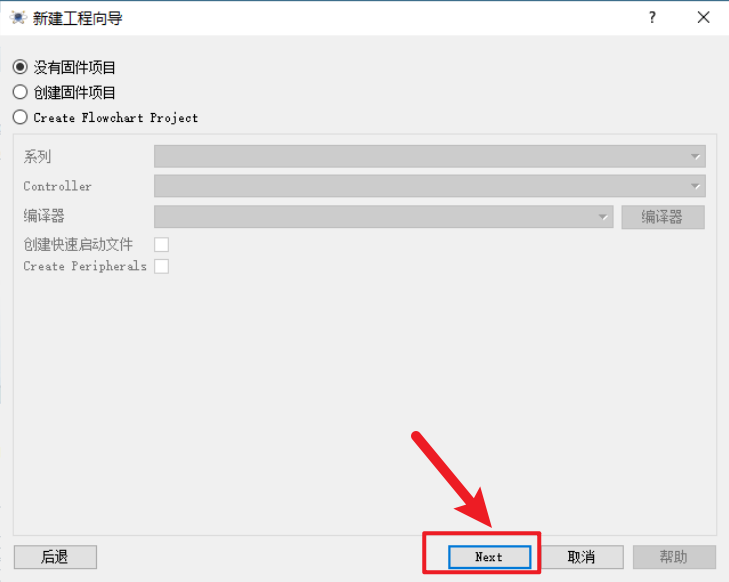

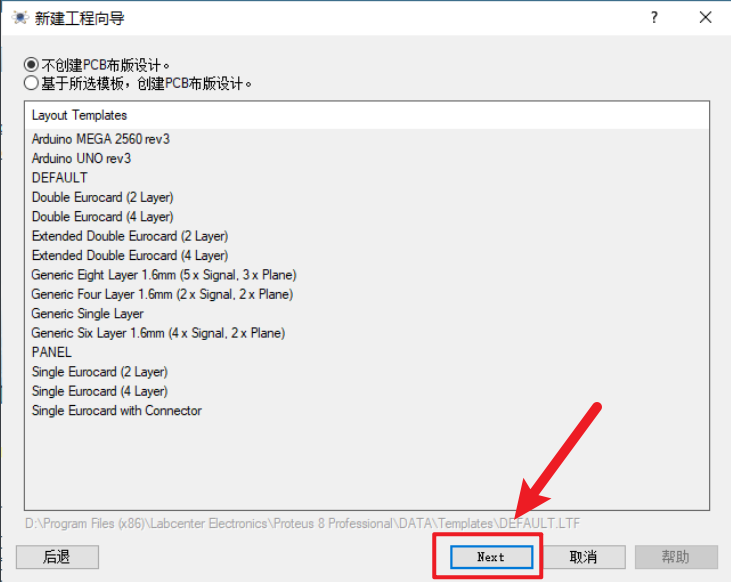

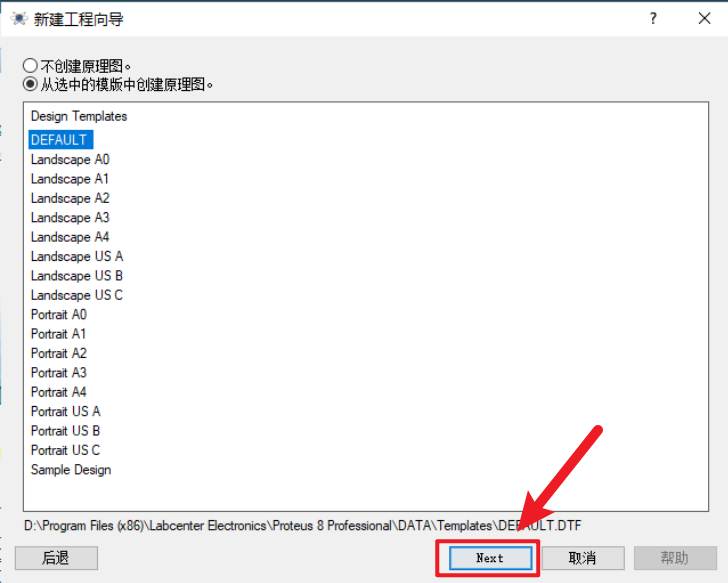

点击右下角next

点击右下角next

点击右下角next

image-20230925144533395

点击右下角Finish即可完成工程的创建

image-20230927084814470

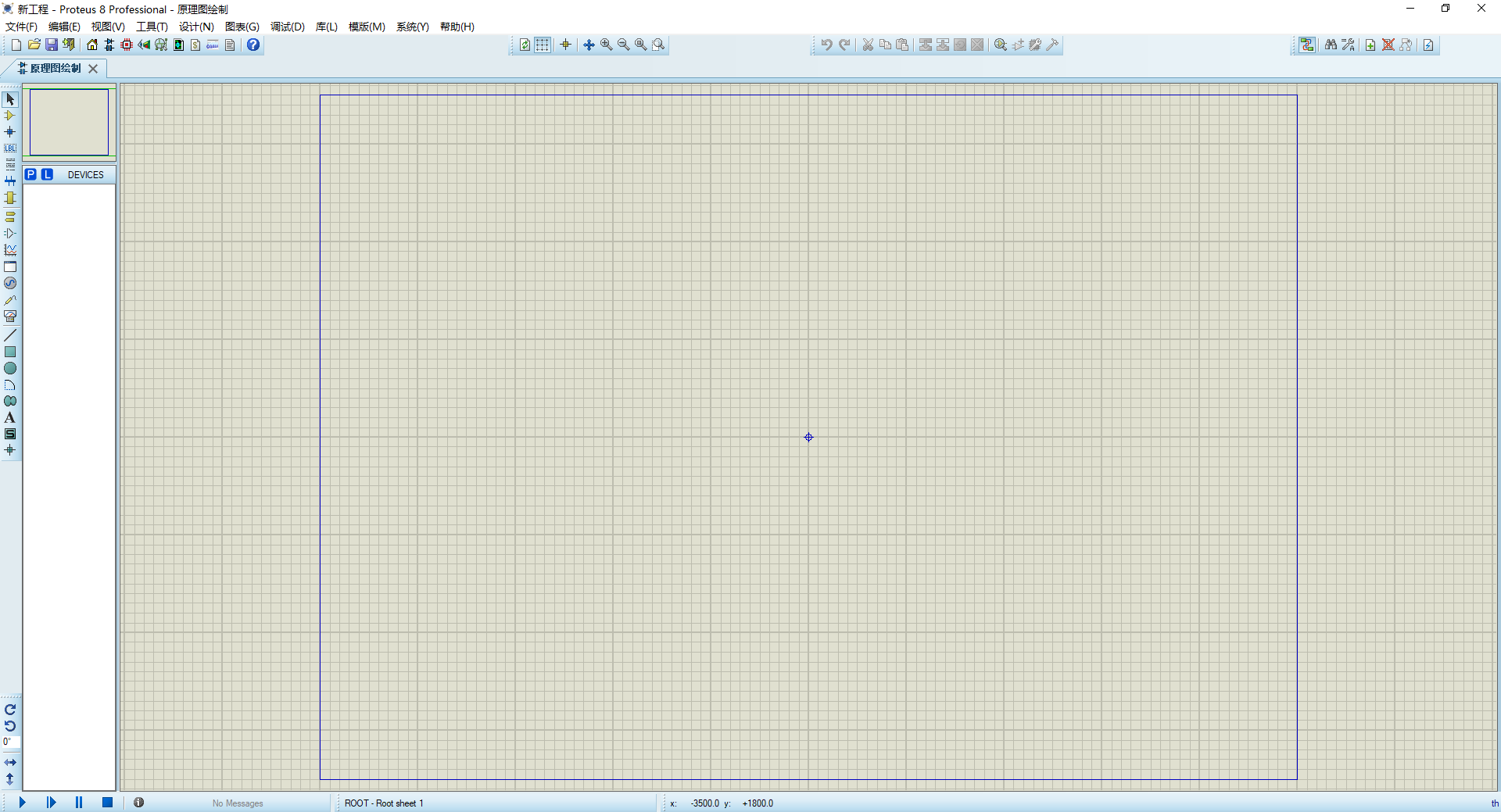

可以看到已经完成了工程的创建

image-20230927084427988

2.选择元器件

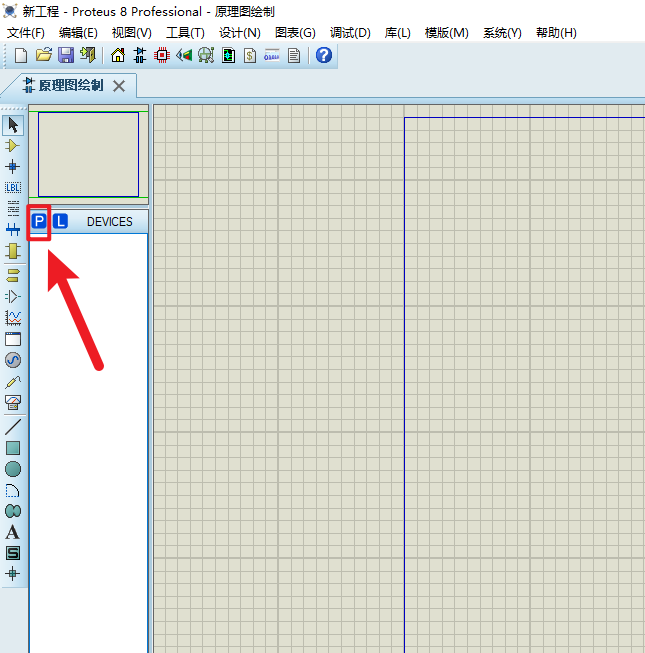

点击p选择元器件

image-20230927084915457

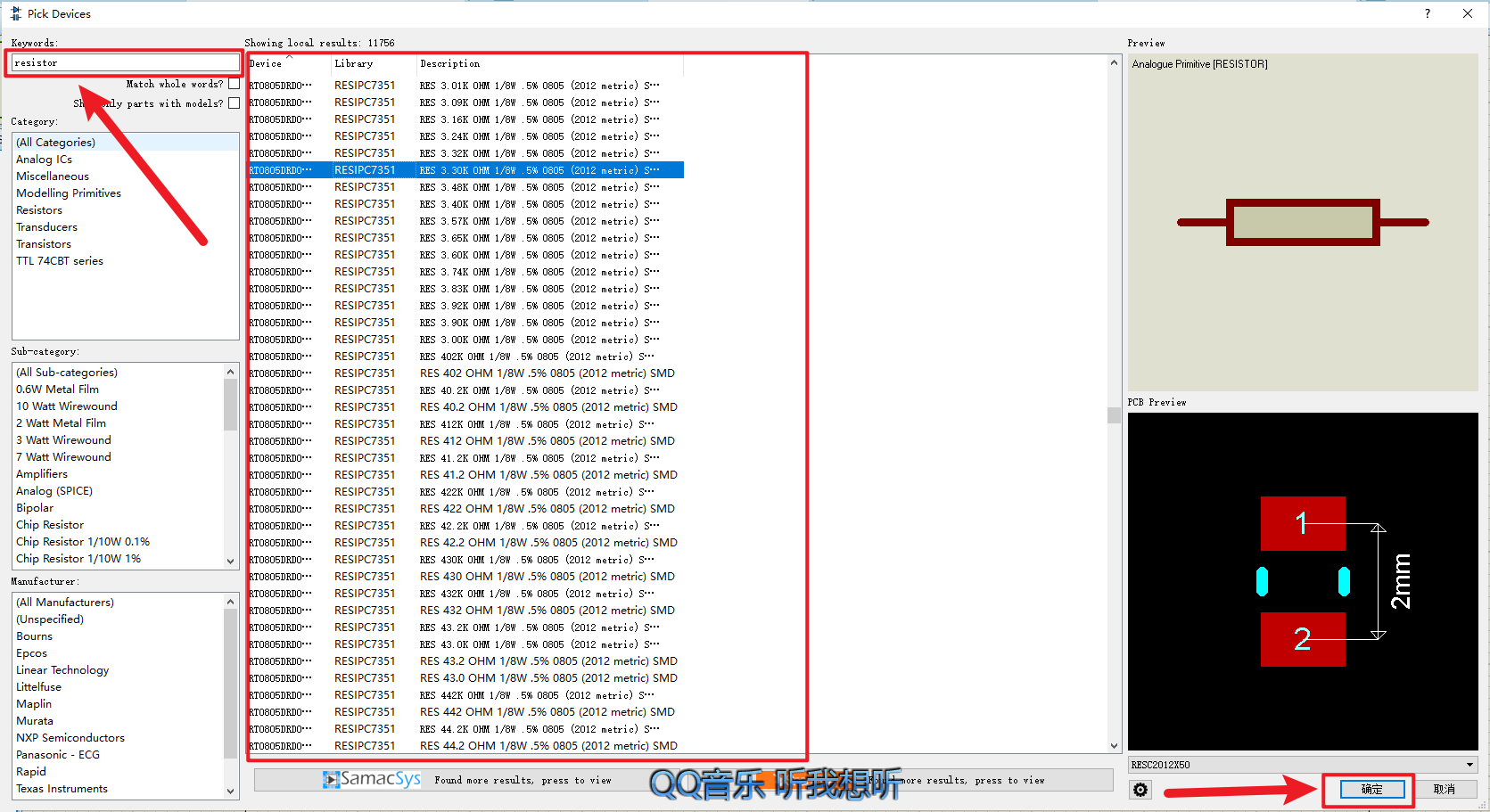

在keywords里输入需要用到的元器件，例如输如resistor（电阻），其他元器件可百度搜索Proteus元件库对照表，可以看到右边出现了很多电阻的搜索结果，选中需要的元器件双击或者点击右下角确定即可

image-20230927084211055

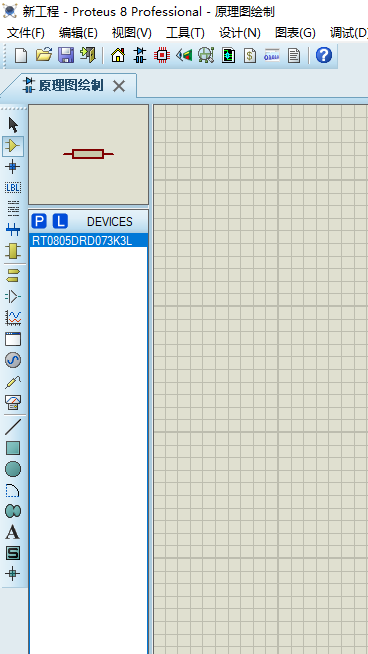

可以看到已经有了添加好的元器件

image-20230926214837978

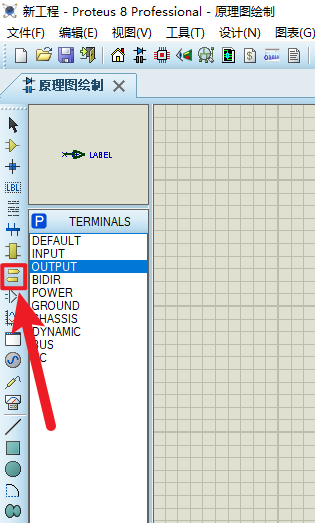

点击左边这一列这个图标进入终端模式，终端模式可以选择VCC和GND

image-20230926215232216

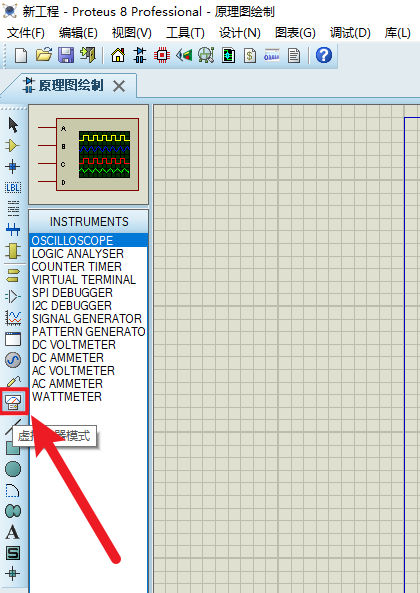

点击这个图标可以进入虚拟仪器模式，里面有一些常用的仪器，例如示波器，电流表，电压表

image-20230926220145349

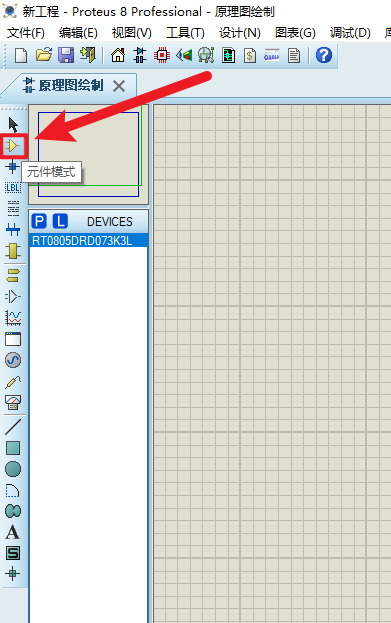

需要回到之前自己选择添加的元件列表的话，点击这个图标进入元件模式，就可以看到之前已经添加的元件

image-20230926215547336

3.放置元器件

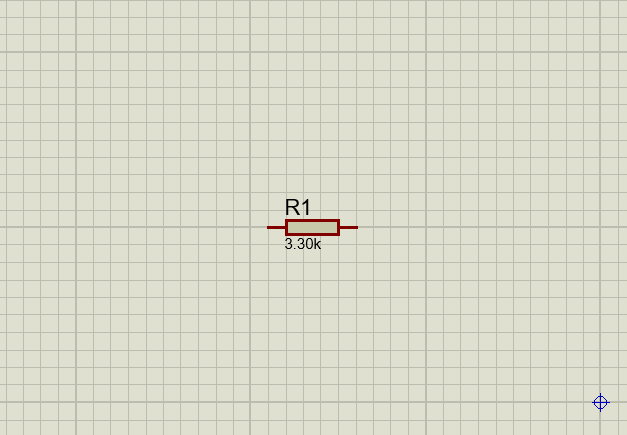

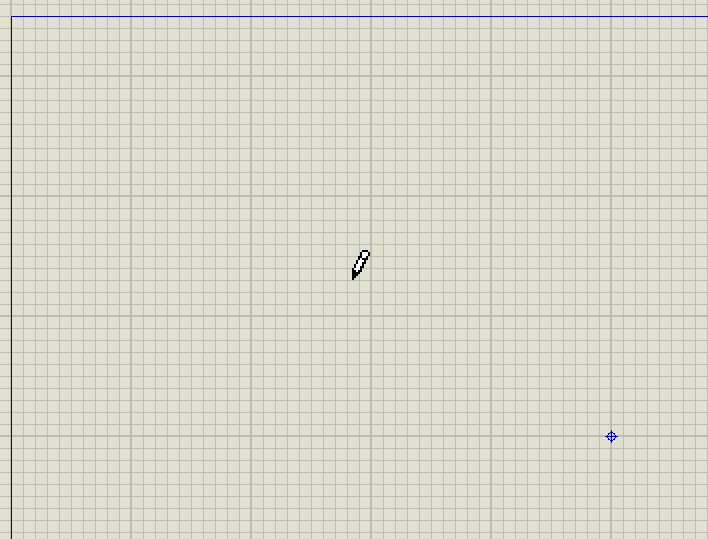

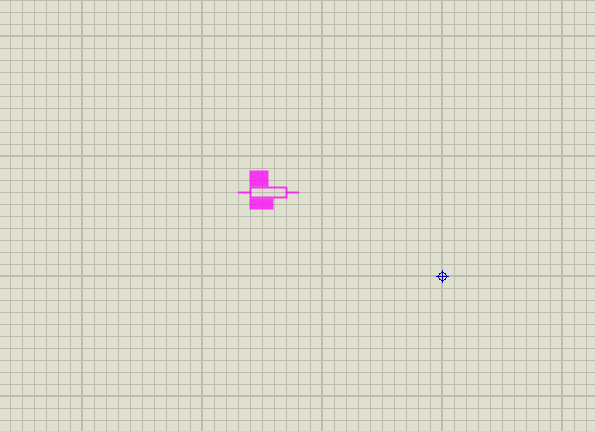

元件如何放置，在元件模式下，把鼠标放在原理图上是一只铅笔的形状，单击后变成所选择元器件的形状，然后移到合适的位置再单击就放置好了元器件

image-20230926215825441

image-20230926220231517

image-20230926220027728

4.进行仿真

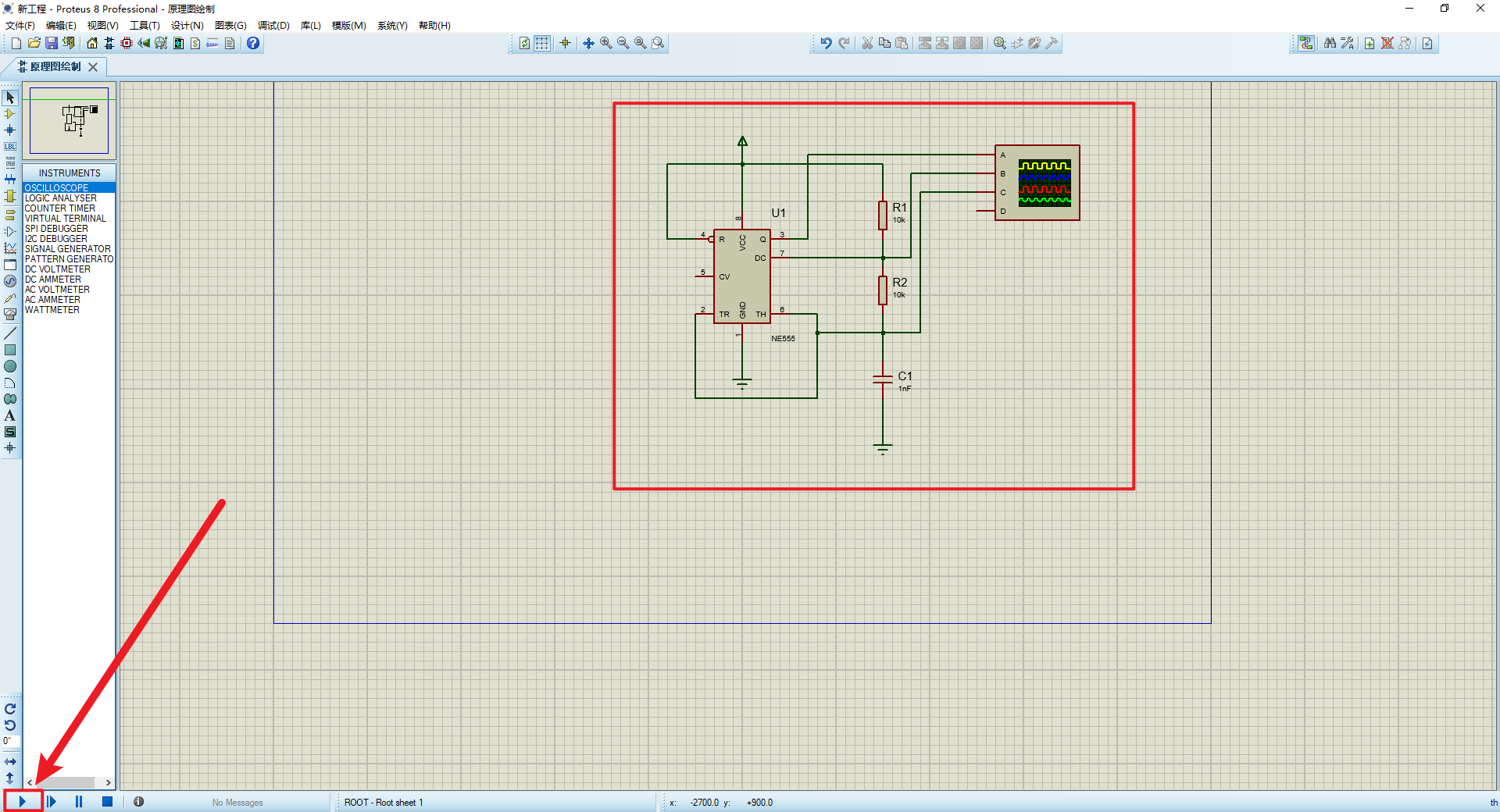

搭建好相应的电路以后，点击左下角的开始图标，开始仿真

image-20230926222122959

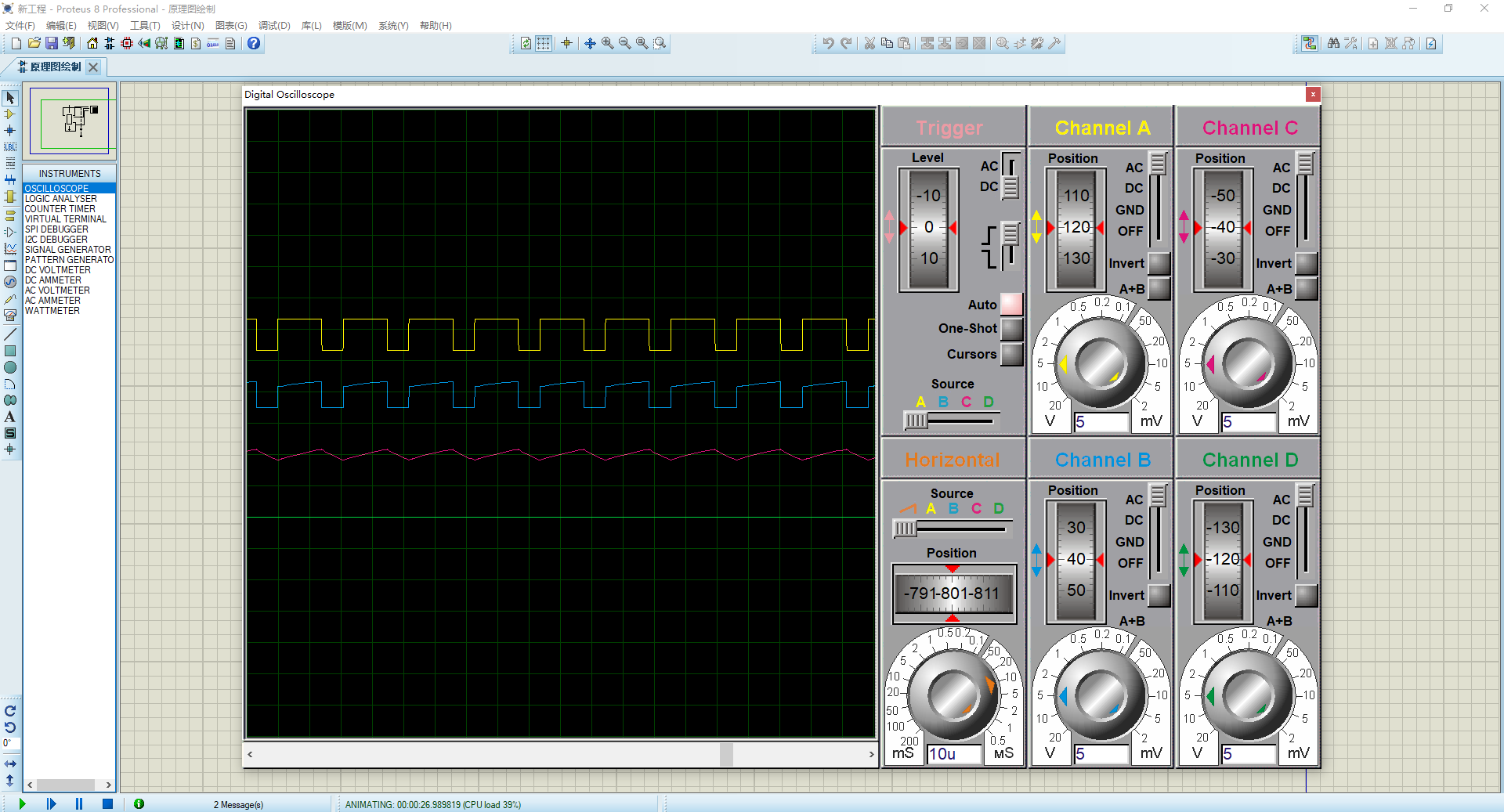

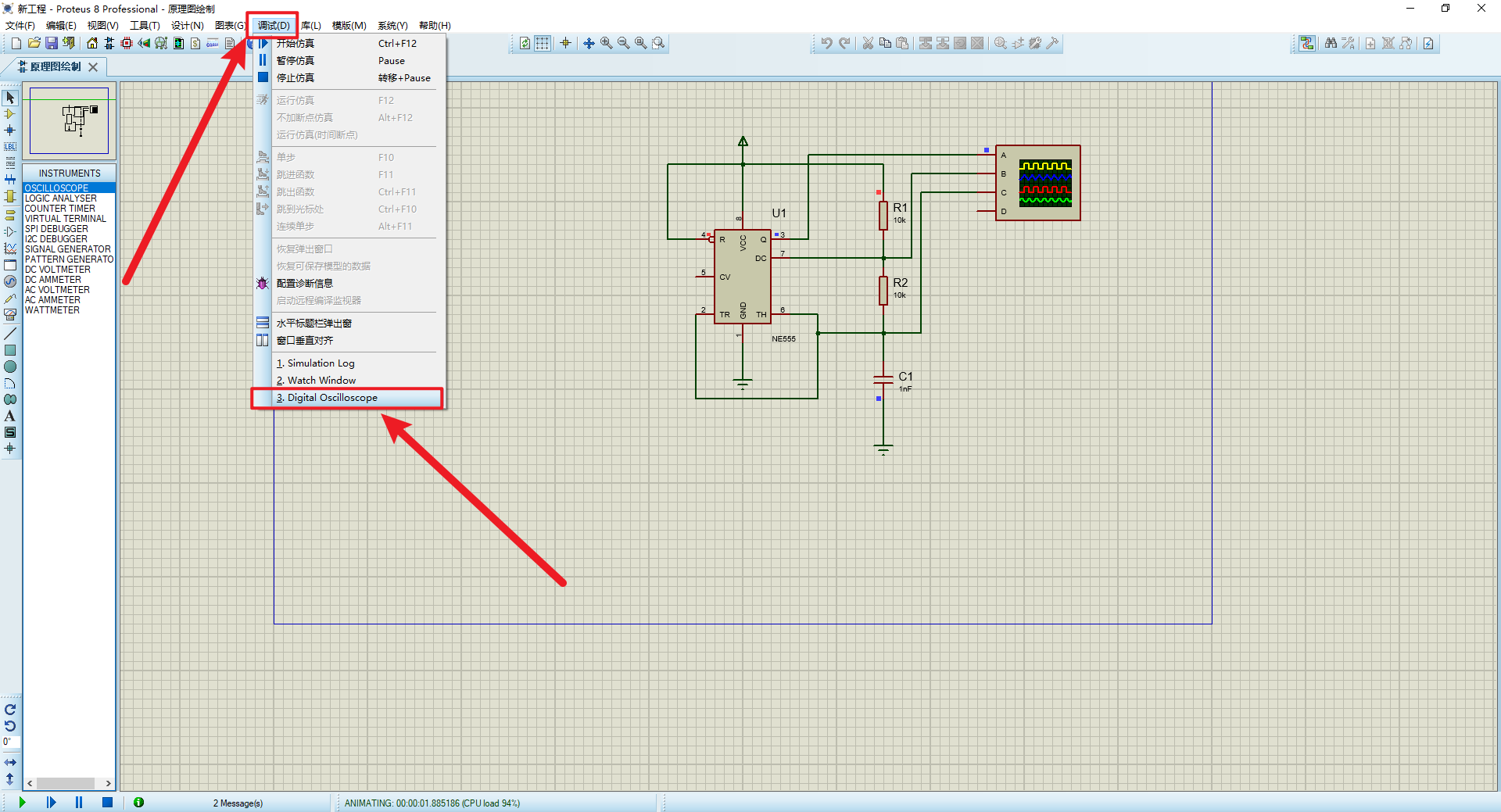

开始仿真后会自动跳出示波器的界面，如果你关掉了这个界面，下次再进行仿真的时候会打不开，需要点击左上角的调试，

点击最下面的Digital Oscilloscope，就可以重新打开示波器界面（之前找了半天才找到）

image-20230926222152595

基本的Proteus入门操作就是这样了
