前言：为什么需要设置网络标签

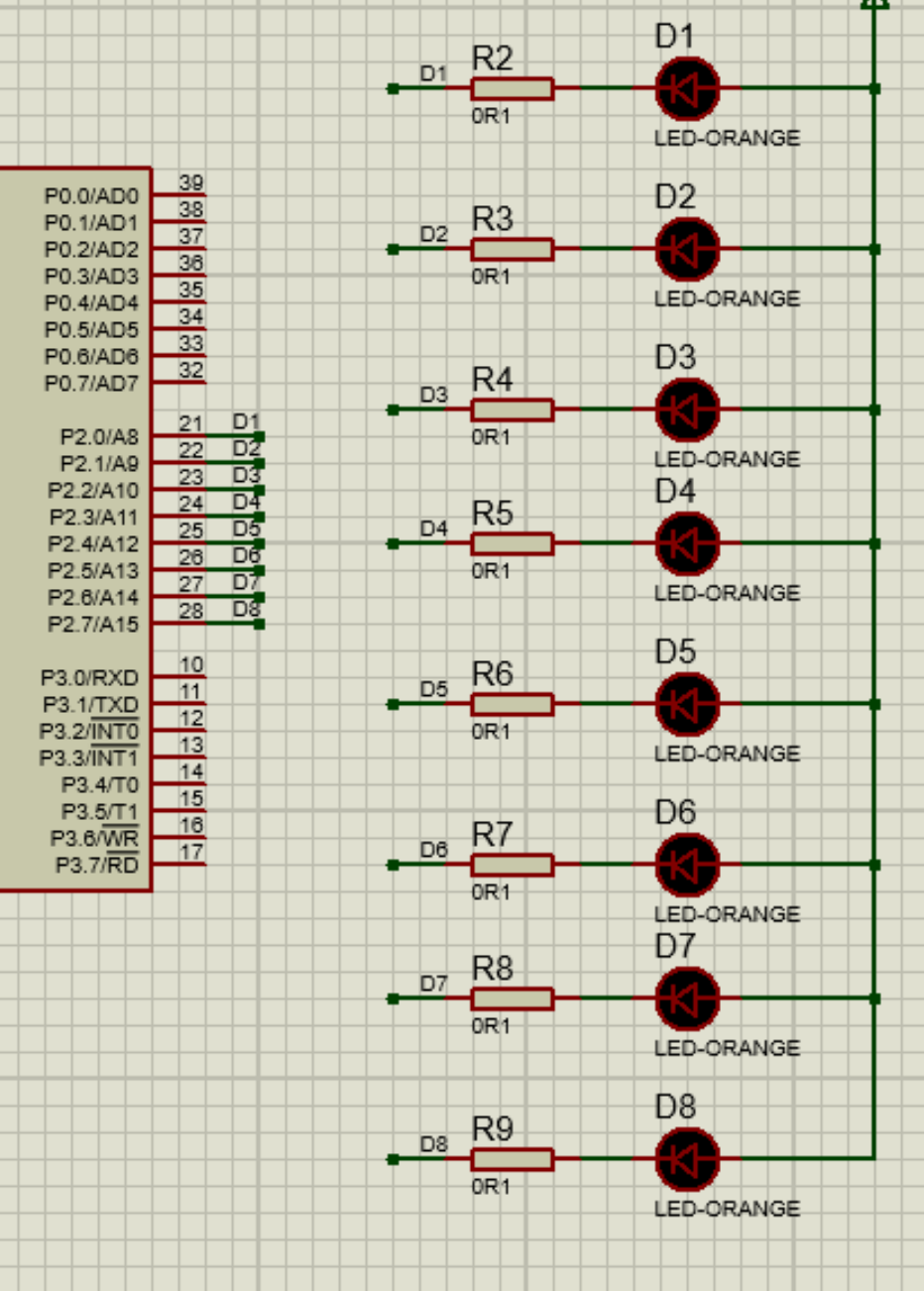

有的时候电路图中的连线会非常复杂，如果直接连线会使得电路图看起来非常的凌乱，如果能够设置网络标签，电路图的可读性会大大提高。就像下图中D1-D7的连接方式，非常清晰明了。

接下来我将介绍两种设置网络标签的方法

方法1

步骤1 选择网络端口

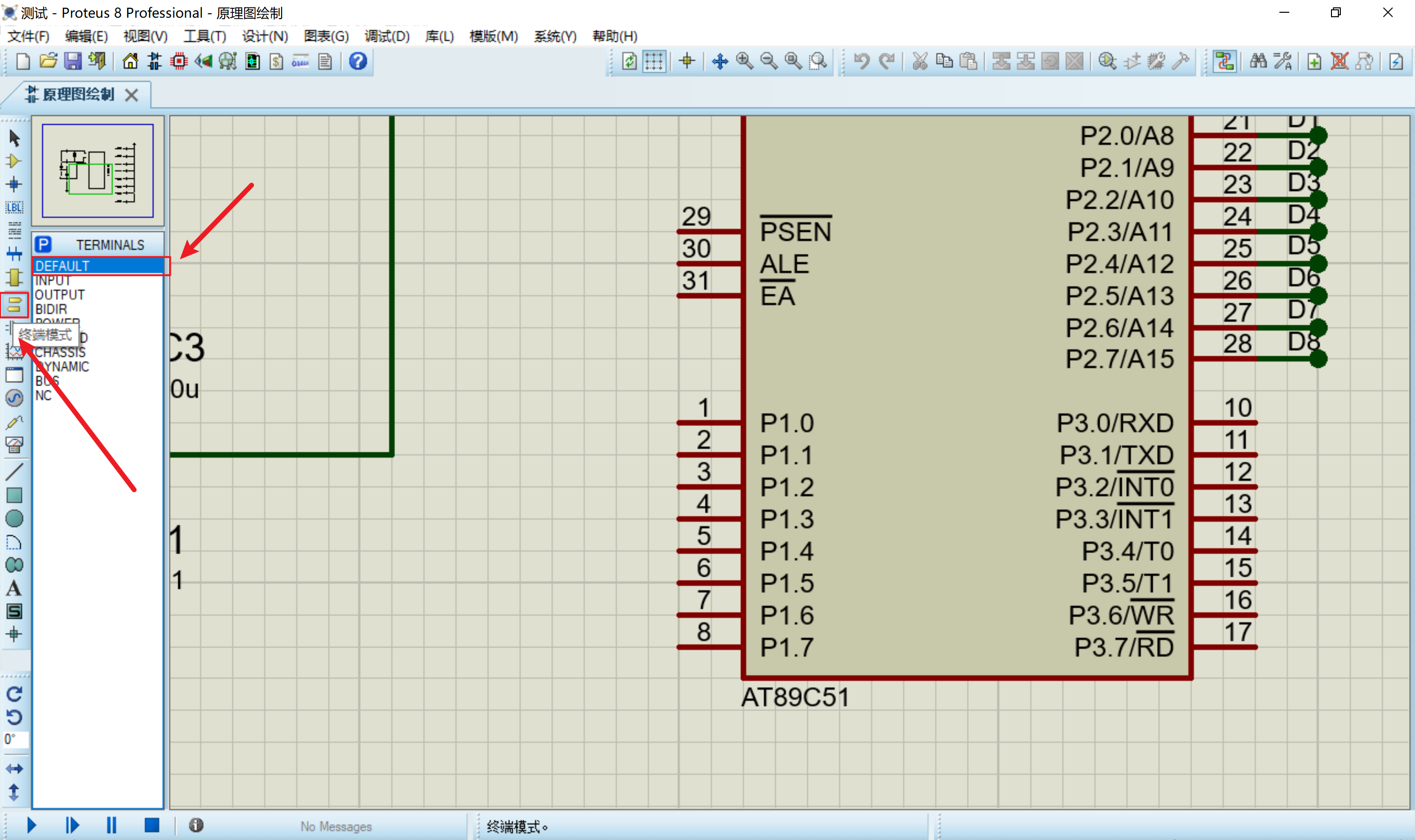

选择终端模式，然后选择DEFAULT，会有一个类似端口的东西

这个我就先称之为网络端口了，也不是很清楚具体叫什么

步骤2 放置网络端口

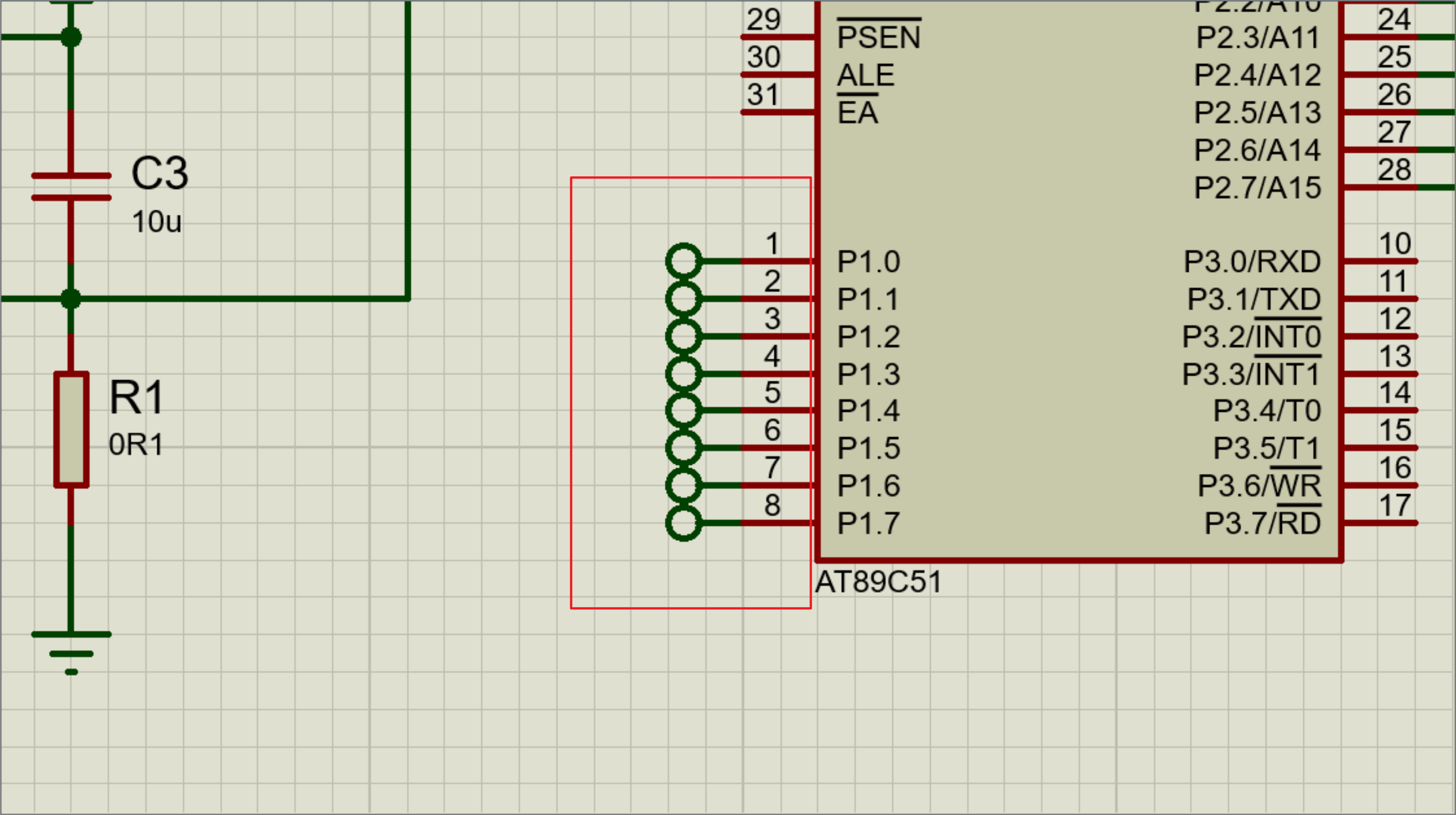

在需要链接的两端分别都要放上网路端口（我这里只展示了一边）

如果需要更换换端口的方向的话，按下 ctrl + M 就可以更改端口方向

步骤3 设置并放置网络标签

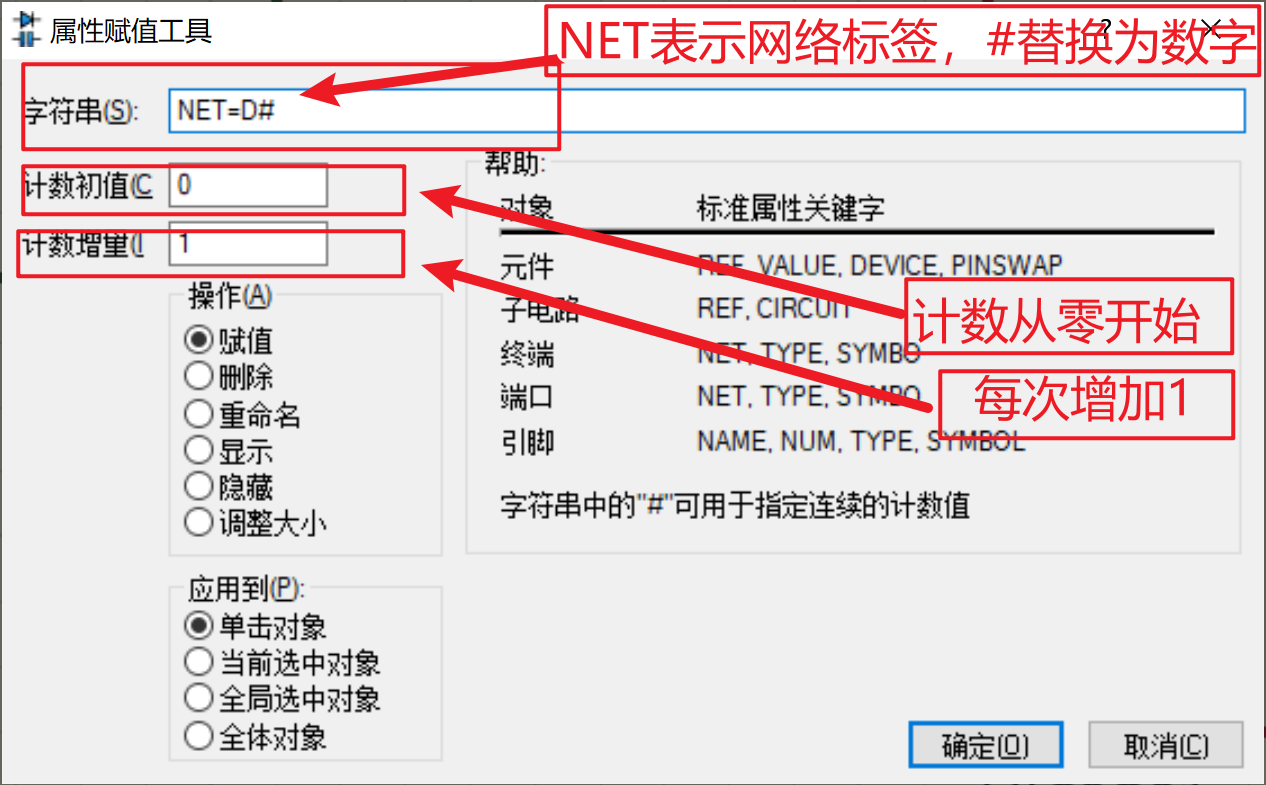

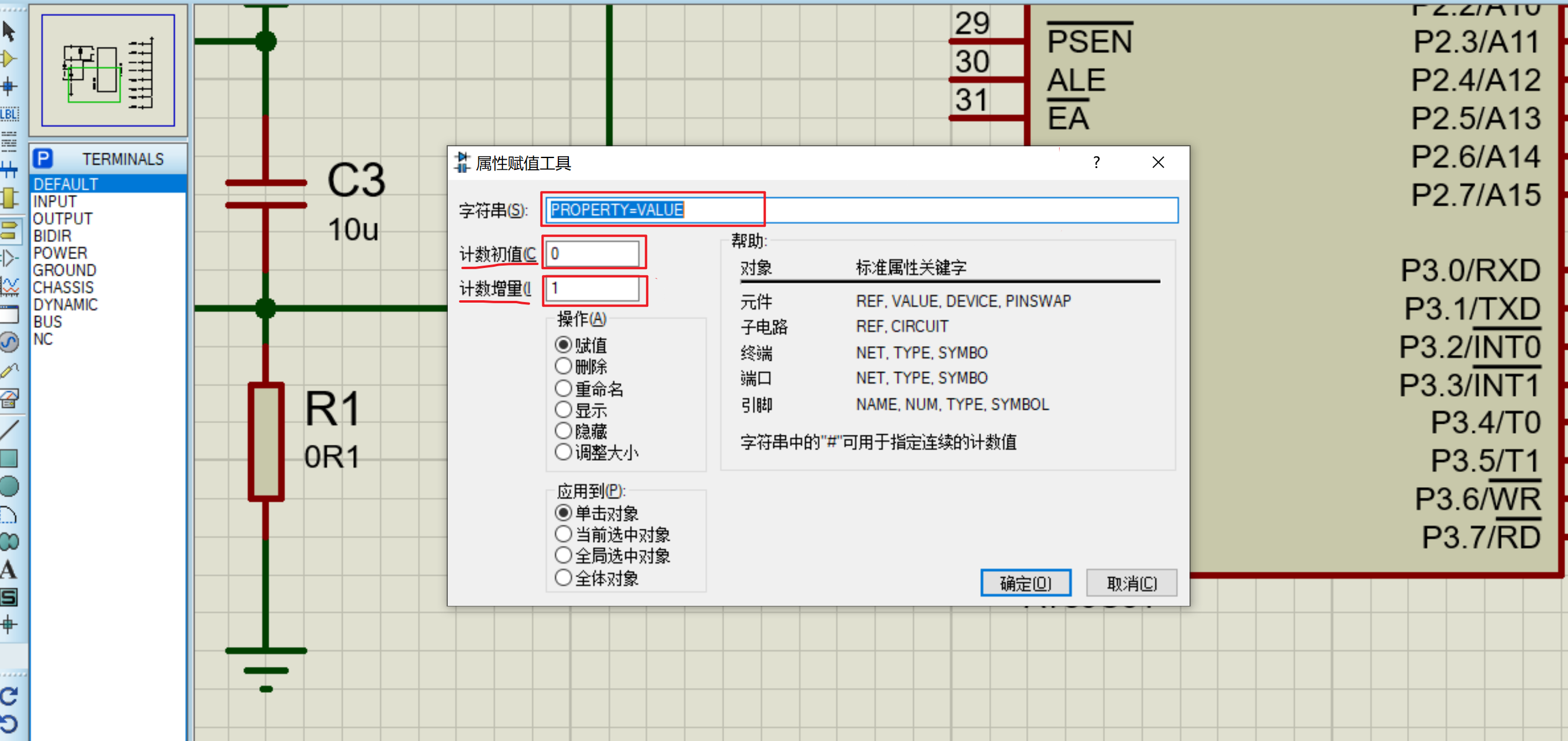

键盘输入法切换到英文模式，然后在键盘上按下A（大小写都可以），会跳出属性赋值工具这个界面

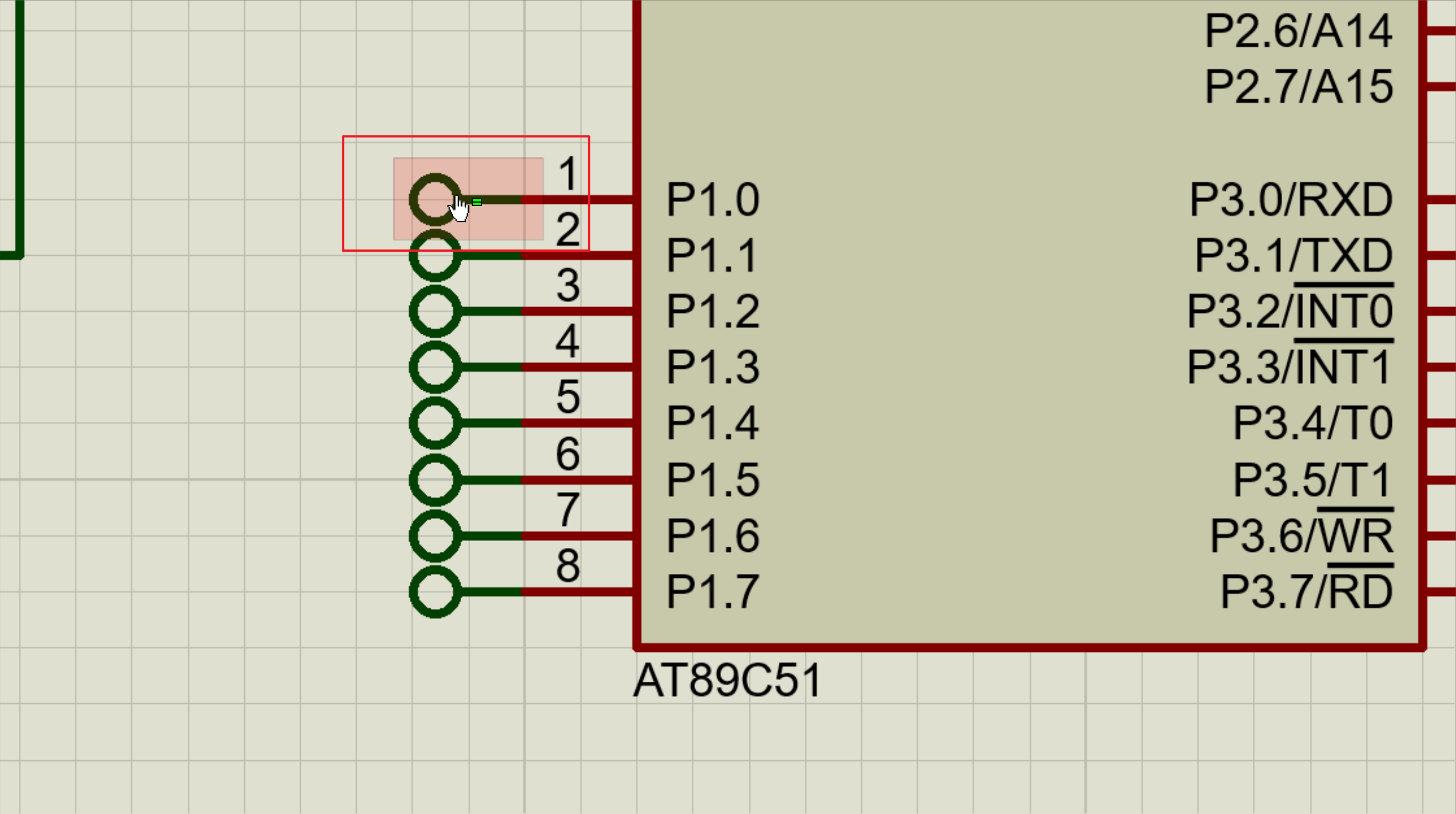

鼠标放在需要标号的位置上会出现一个绿色的小等号，单击即可设置标签，（记得在需要连接的两端都要进行标号，而且两边的标号需要一样才能发挥作用）。

设置完标签后，需要关闭掉设置标签也就是那个绿色的小等号，可以再次在英文输入法模式下键盘按下A,然后在属性赋值界面点击右下角的取消即可

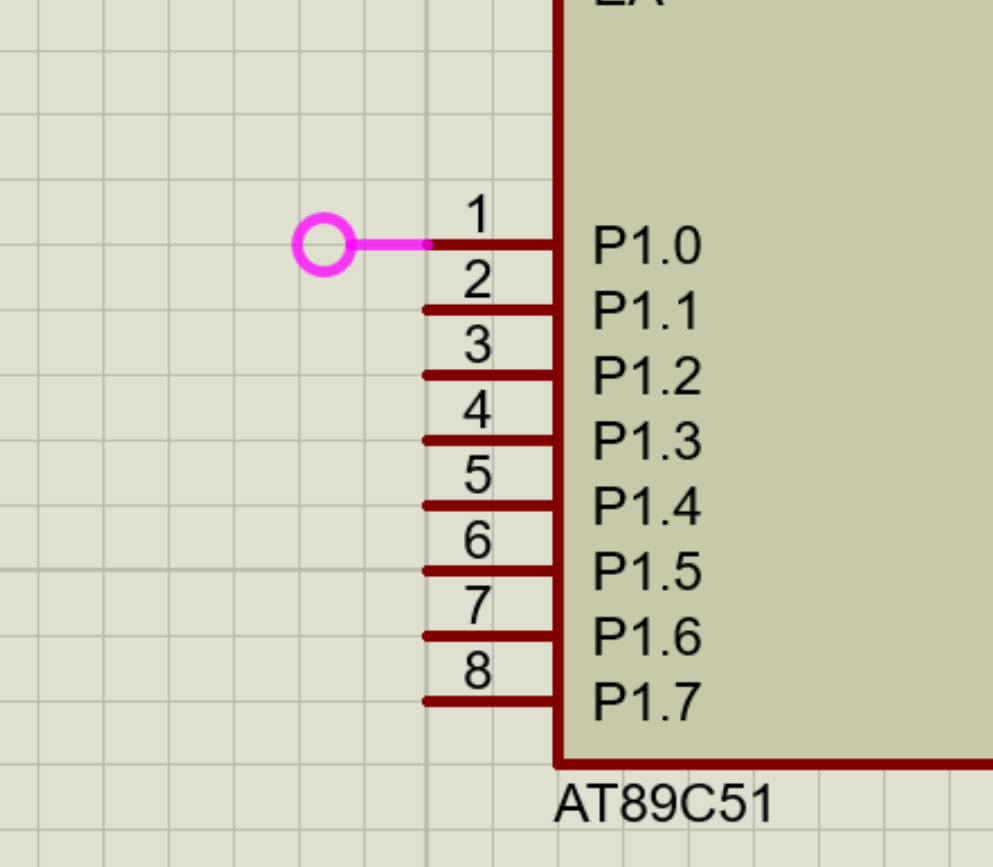

可以看到这样就已经标号好了（再次强调这里只展示了一半，需要完成连接需要两边进行一样的标号，标号一样的端口才能链接在一起）

---

方法2

步骤1 手动引出端口

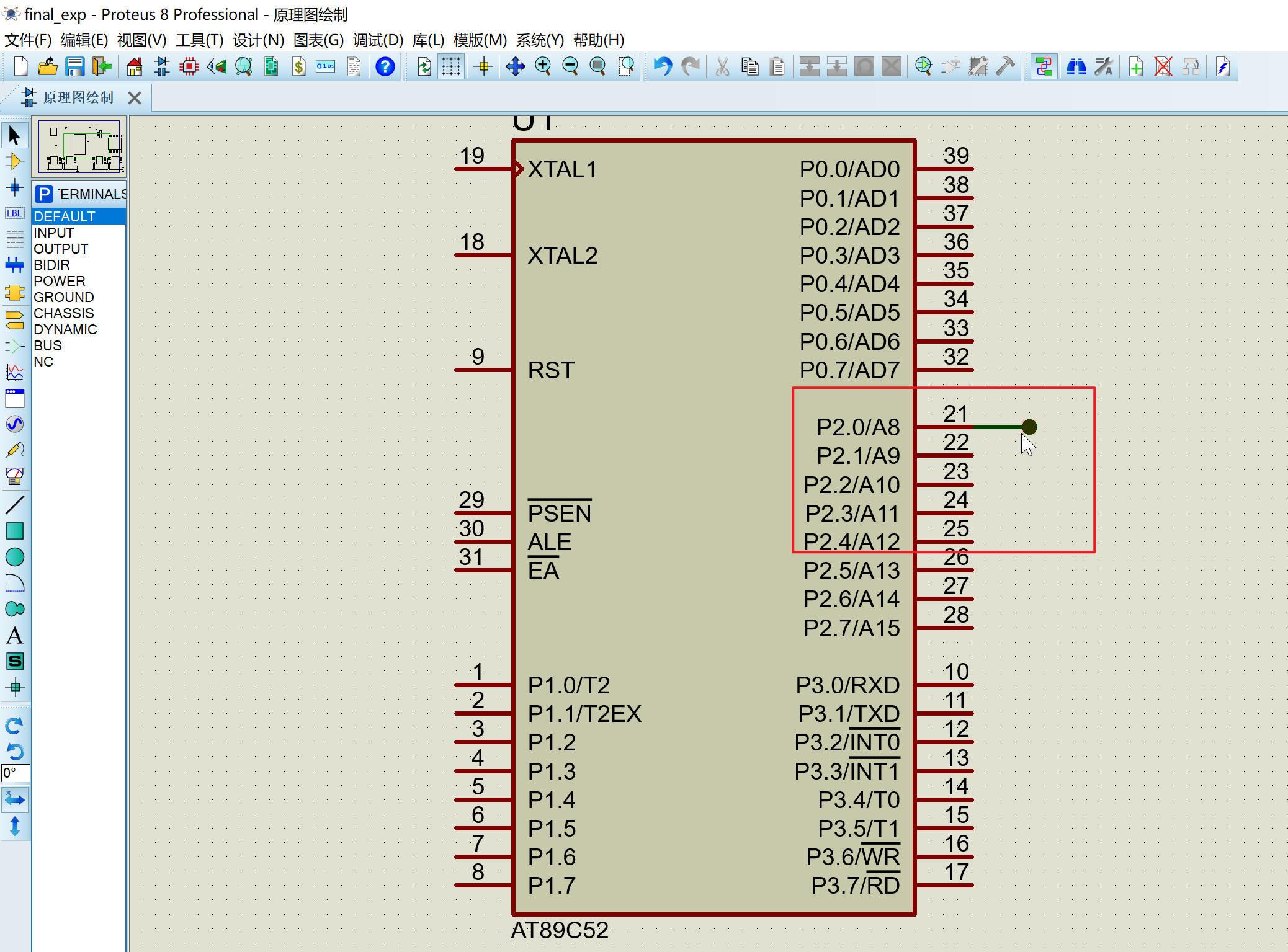

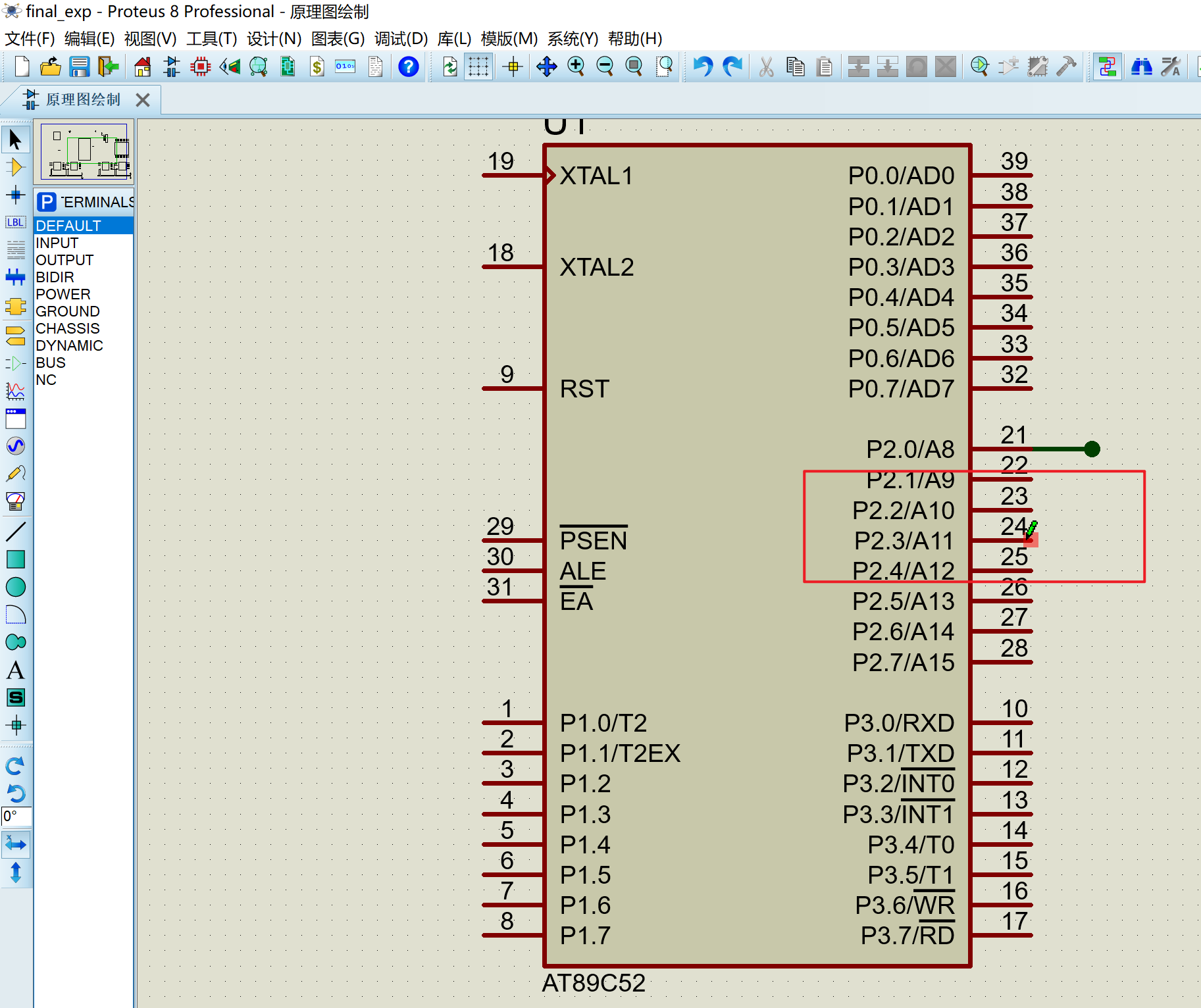

首先自己手动引出一个端口（将导线拉到想要的位置，然后双击即可），如下图所示

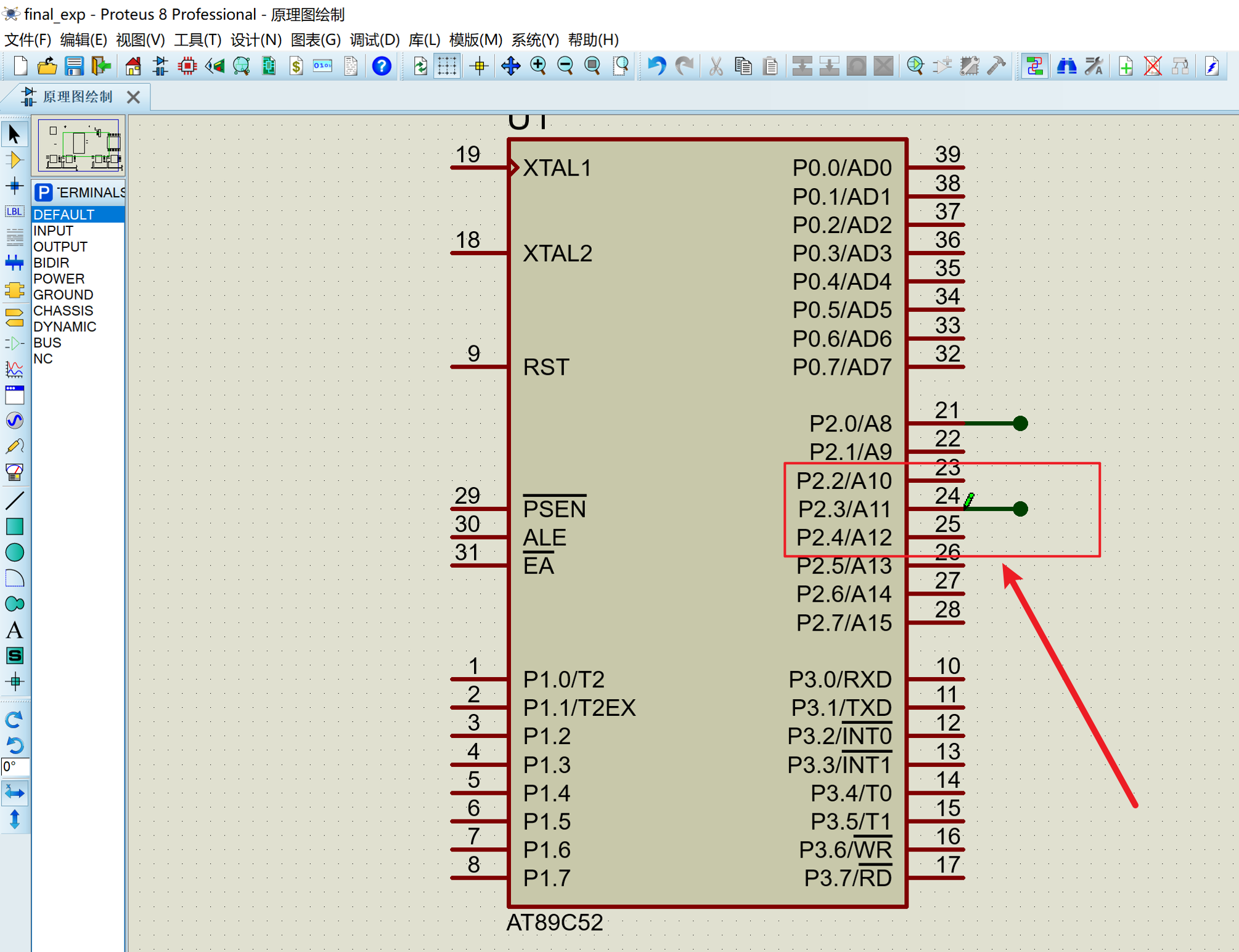

将鼠标放在任一引脚上，然后双击，即可重复上一步手动引出端口的操作

步骤2 设置网络标签

此步骤和方法1中步骤三放置网络标签的方法一致，就不重复说明了。
