i2C升级版i3C I3C通信协议详解 对比I2C 嵌入式必备通信协议

I3C（Improved Inter-Integrated Circuit）是一种由MIPI（Mobile Industry Processor Interface）联盟开发的高速串行总线协议，旨在替代传统的I2C和SPI总线，以提供更高的数据传输速率、更低的功耗和更强的设备扩展能力。

引入：

如下就是I2C的一个速率表格所示：

模式	传输速率	描述
标准模式	100 kbps	最初的I2C速率，适用于低速应用。
快速模式	400 kbps	较标准模式更高的传输速率，适用于大多数常见应用。
快速模式增强版	1 Mbps	适用于需要较高数据传输速率的应用。
高速模式	3.4 Mbps	支持I2C协议的最高标准速率，适用于高带宽需求的设备。
超高速模式	5 Mbps（或更高）	用于极高数据传输需求的特定应用，较少见。

 其实我们在运用IIC的时候大多都是维持在标准模式的速率下进行的，为了解决速率慢的问题呢，我们通常会想到SPI，但是SPI的速率快，但是所用的连线也非常的复杂每增加一个设备，就会额外的增加一根线，因为要片选。

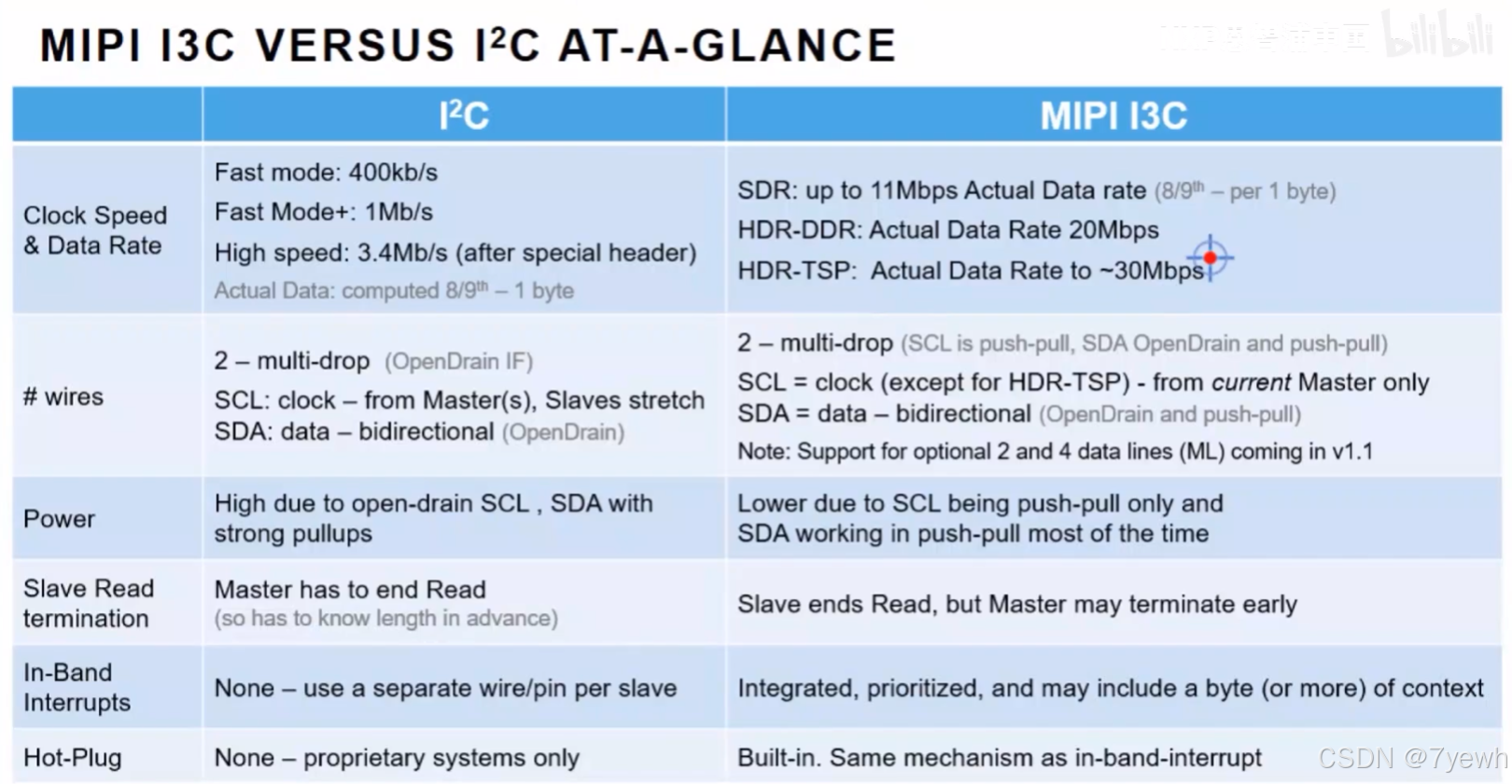

因此，为了解决SPI的连线复杂，同时解决I2C的速率慢的问题呢，I3C的优势也就体现出来了，包括从速率、功耗、内中断、动态地址、热插拔、兼容I2C这几个方面体现。

1.速率的提升

模式	传输速率	描述
SDR（Single Data Rate）模式	12.5 Mbps	基本的I3C传输速率，适用于常规的低带宽应用。
HDR（High Data Rate）模式	25 Mbps	在HDR模式下，I3C可以提供比SDR模式更高的数据传输速率，适用于较高带宽的应用。
HDR+（High Data Rate Plus）模式	33.3 Mbps	提供更高的带宽，适用于要求较高数据传输速率的应用，如高清视频、传感器等。
HDR多通道模式	100 Mbps（接近）	通过同时使用多个数据通道，I3C可以实现更高的传输速率，接近100 Mbps，适合大容量数据的传输。

2.功耗的降低

I2C开漏输出，因为I2C的漏极连着芯片引脚，不管给他什么电平，都没有驱动能力，因此I2C通信的时候需要加上上拉电阻，源极接地，这样就能输出高电平了，而不是浮空。

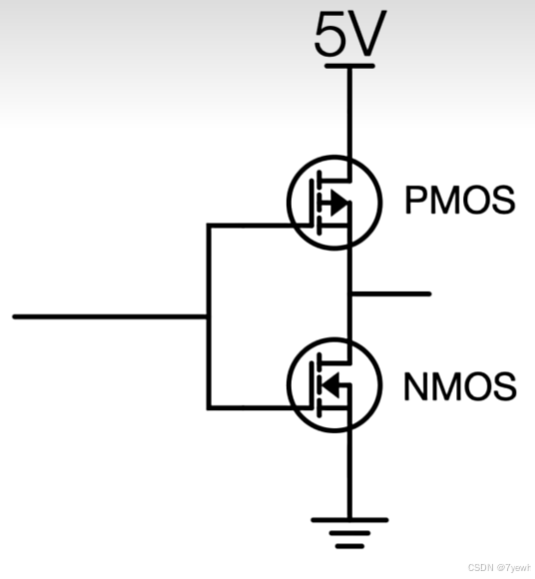

I3C推挽输出，推挽输出需要两个mos管，当你set高电平时，就out低电平，要out高电平的话就反之同理，主要还是解决了两颗上拉电阻的问题了。

特性	I2C	I3C
标准功耗	较高，特别是在高速模式或长距离传输时	较低，支持动态速率和低功耗模式
低功耗模式	无内建低功耗机制，需要外部设计	内建低功耗模式，支持自动切换
动态速率切换	不支持动态速率切换	支持动态速率切换，能根据负载调整速率
设备管理	无专门的设备管理机制	支持设备热插拔和智能管理，能够降低功耗
适用于电池供电设备	功耗较高，特别是在长时间通信时	更适合电池供电设备，能高效管理功耗

3.内中断（重点）

I2C总线是没有中断控制的，比如设备在温度到达阈值时，并不能发送一个中断给主控，需要设备去轮询，如果设备多起来，消耗的资源就更多了，占用资源。

而I3C带内中断，

I3C协议支持在推挽模式（push-pull mode）和开漏模式（open-drain mode）之间的动态切换，这使得它在不同应用场景中具有更高的灵活性。具体来说：

推挽模式（Push-pull Mode）：

在推挽模式下，设备能够主动驱动数据线的高电平和低电平，不依赖于外部上拉电阻。这意味着推挽模式下，通信能够更高效，尤其在高速传输时，推挽模式能够提供更强的驱动能力和更快的响应速度。

I3C在高速模式下通常使用推挽模式，因为它能够提供更高的带宽和更快的数据传输。

开漏模式（Open-drain Mode）：

在开漏模式下，设备只能拉低信号线（SDA或SCL），而不能主动拉高，拉高的电平由外部的上拉电阻提供。开漏模式的主要优点是可以支持多个设备共享同一条总线，通过“总线仲裁”避免数据冲突，因此广泛用于I2C总线中。

I3C协议也支持开漏模式，但与I2C不同，I3C允许在需要时在推挽模式和开漏模式之间进行切换。

推挽模式与开漏模式的动态切换：

动态切换的应用场景：在I3C总线中，设备可以根据需求在两种模式之间切换。例如，在高速数据传输时，I3C通常会使用推挽模式以提高速度和数据吞吐量；而在某些特殊情况下（如广播、从设备应答、低功耗模式等），I3C可能切换回开漏模式，减少功耗或者避免总线上的冲突。

例如： 如果多个I3C设备需要进行广播通信，I3C可以自动切换到开漏模式，在这种模式下，多个设备可以共享总线而不会相互干扰。此时，每个设备在传输数据时只会拉低总线，而其他设备则通过检测总线电平来响应。

4.动态地址分配

I3C协议的动态地址分配允许从设备在总线上根据需要动态地分配地址，而不需要在设计阶段就固定硬件地址。这解决了I2C协议中的一个问题：I2C通常需要设备在硬件上预先配置地址，并且这些地址通常是固定的。

在I2C系统中，如果设备数量较多，管理这些地址就变得复杂，且可能存在冲突或浪费地址空间的问题。然而，I3C协议允许设备在运行时通过主控制器进行动态地址分配，从而提高了系统的灵活性和可扩展性。

I3C中的动态地址分配涉及以下几个步骤：

1. 唤醒设备：

• 在I3C总线上，设备在启动时可以先以广播地址（通常是一个特定的地址，如0x7F）进行通信。当设备处于待机或休眠模式时，它们通过“唤醒”信号恢复到活动状态。

2. 主设备请求分配：

• 当主设备需要与某个从设备通信时，它会先通过广播方式向总线上的所有设备发送一个寻址请求（Address Assignment Request）。这个请求通常包括要分配的地址范围或者一些设备标识信息。
• 设备可以响应这个请求，并告知主设备自己准备好接收地址分配。

3. 地址分配与冲突检测：

• 当主设备收到响应后，它会根据设备的需求或标识，为每个设备分配一个唯一的动态地址。这些地址通常从一个预设的地址池中分配。
• 如果出现地址冲突（即两个设备请求相同的地址），主设备会进行冲突检测并重新分配地址，直到所有设备都有唯一地址。

4. 地址确认：

• 一旦设备成功获得了地址，它们会向主设备发送一个确认信号，表示它们已成功接收并且激活了分配的地址。
• 从设备使用新的动态地址进行后续的通信，而不再使用默认的广播地址。

5. 地址更新与回收：

• 设备在不再使用某个动态地址时，或者在设备断开连接后，主设备可以回收这些地址并将其放回到地址池中，以供其他设备使用。
• 主设备也可以在运行过程中更新设备的动态地址，允许灵活的设备管理。
