HFSS（李明洋）学习记录1

Hfss操作记录

1. HFSS—solution type：选择求解类型
2. Modeler—units：设置hfss内部的基本单位可选mm或者in（英寸）
3. 设置端口激励—波端口：右键selection model/face 选中对应的表面之后；右键assign excitation/port/wave port。添加完端口激励之后在工程文件夹下/excitation/可以找到设置的端口名称（P1/2/3）
4. 右键/edit/duplicate/（along line/around axis/mirror）around axis/设置沿什么轴旋转多少度，注意不要选中attach 否则在modeler/boolean/unit（合一）操作时会出错，21版的复制会自动把波端口也复制过去
5. hfss/design properities/可以查看里面设置的变量以及类型（长度length……）或者其他操作
6. HFSS中长方体的默认位置是左上角下方的点在坐标系中的位置，所以设置的时候是设置默认起始点在坐标系的位置
7. 可以使用hfss/validation check验证是否满足仿真要求
8. 求解设置：（注意区分求解类型）在工程文件夹中找到analysis 然后右键 add solution setup/advanced/name or frequency（一般是频率范围内的最大值）或者 sweep 设置最高最低频率（都在analysis文件夹下）
9. T1 (D:/Users/life/2024_dasi/xuexi/biyelunwen/midterm/limy/)   "Normal completion of simulation on server: Local Machine. "(9:23:10 下午  4月 17, 2025)这种代表仿真完成

10. S参数分析：左侧工程文件夹/result/create modal data/rectangular plot 查看S11 S21 S31的参数岁随频率变化过程

11. 表面电场分步：选中T波导表面，左侧工程文件夹/Field Overlays/E_field/Mag_E

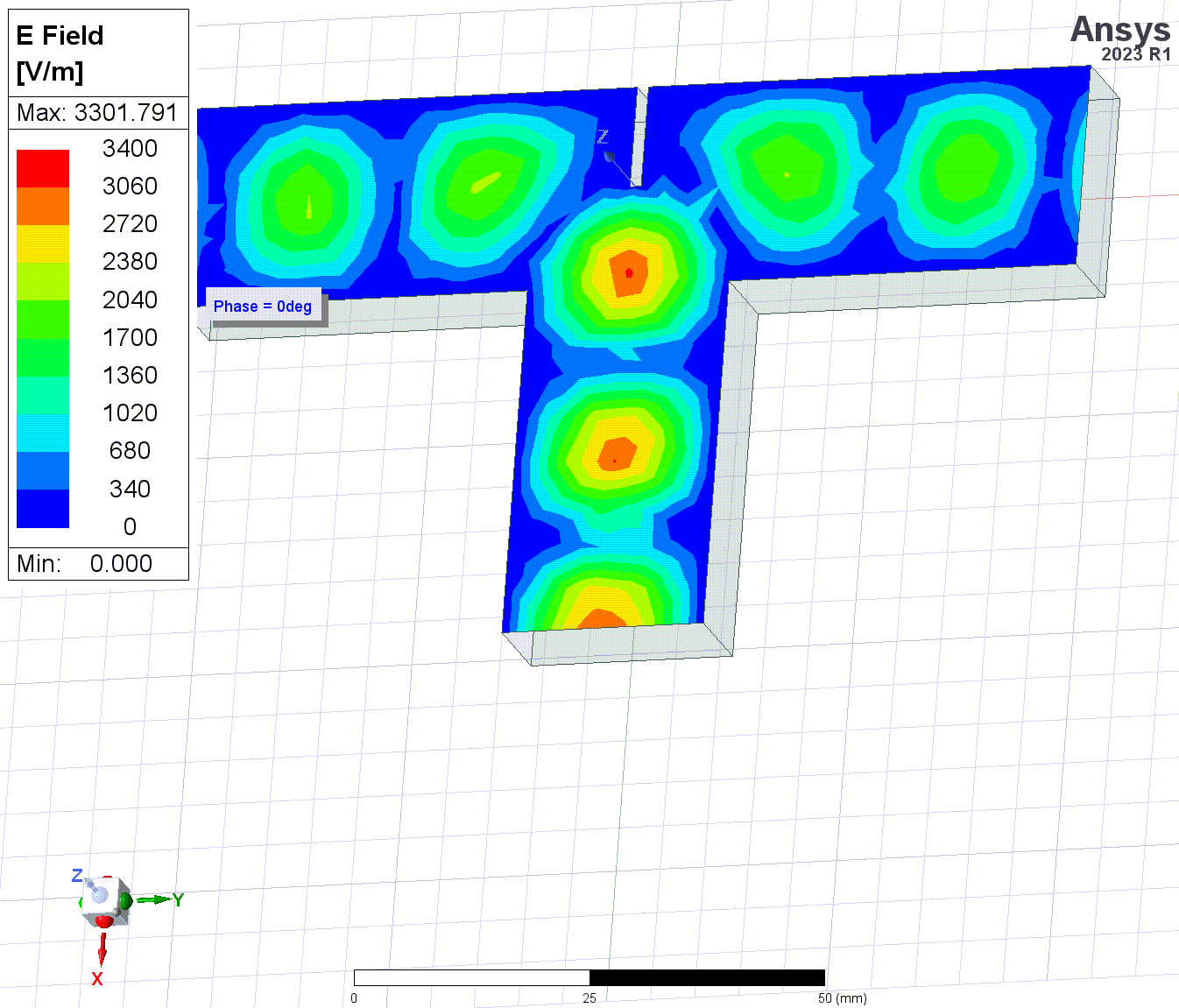

12. 动态电场分布演示：左侧工程文件夹/Field Overlays/E_field/Mag_E/（右键）animate /设置电场随相位变化过程图
