PlantUML绘制UML之序列图

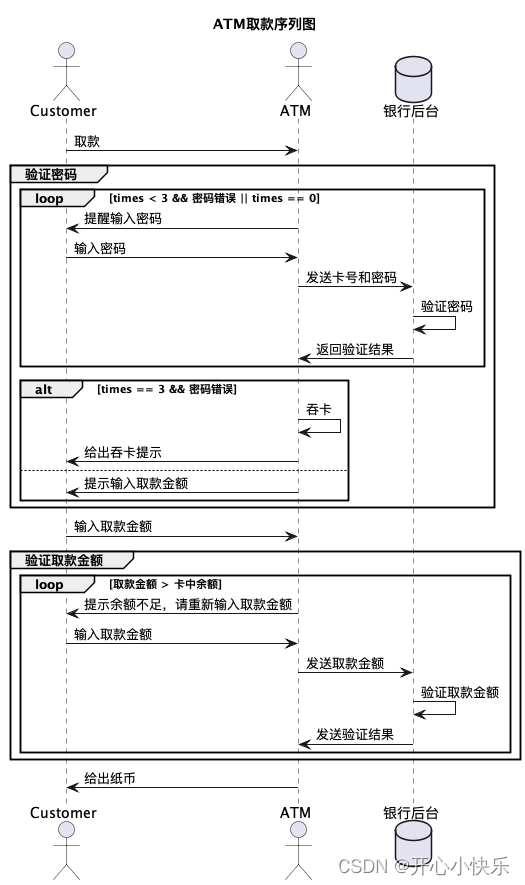

        序列图（Sequence Diagram）是描述对象间按照时间先后顺序交互的视图。序列图主要由参与者、消息、生命线等组成。下面给出客户在ATM机取款的序列图。

        图中用到了部分组合消息类型：

• loop（循环）：满足条件就重复执行，类似于程序编码中的while关键字。
• alt/else：满足条件A，就执行blockA；满足条件B，就执行blockB。类似于程序编码中的if/else语句。
• group：图中的验证密码块就是用的group关键字实现的。类似于程序中的花括号{}。

        序列图中其实还有opt（可选）、par（并行）等组合消息关键字，这个例子中没有涉及到，以后有机会再补充。

@startuml ATM取款序列图
title ATM取款序列图

actor Customer
actor ATM
database DB as "银行后台"

Customer -> ATM: 取款
group 验证密码
    loop times < 3 && 密码错误 || times == 0
        ATM -> Customer: 提醒输入密码
        Customer -> ATM: 输入密码
        ATM -> DB: 发送卡号和密码
        DB -> DB: 验证密码
        DB -> ATM: 返回验证结果
    end
    alt times == 3 && 密码错误
        ATM -> ATM: 吞卡
        ATM -> Customer: 给出吞卡提示
    else
        ATM -> Customer: 提示输入取款金额
    end
end

Customer -> ATM: 输入取款金额

group 验证取款金额
    loop 取款金额 > 卡中余额
        ATM -> Customer: 提示余额不足，请重新输入取款金额
        Customer -> ATM: 输入取款金额
        ATM -> DB: 发送取款金额
        DB -> DB: 验证取款金额
        DB -> ATM: 发送验证结果
    end
end

ATM -> Customer: 给出纸币

@enduml
