超详细DIY教程——小李电子实验室-热成像相机-海康TB4117

说明

• 感谢小李电子实验室的开源，本次diy过程中按照客户需求只改了板子丝印，遵循协议没有更改开机logo.
• 焊接开发板的过程就不写了，我选择SMT,所以下面的教程是从焊接好开发板后开始。
• 教程参照小李电子实验室的开源教程，对应的git链接https://github.com/diylxy/LiThermal
• 对应的嘉立创教程：https://oshwhub.com/lxu0423/lithermal-thermal-imaging-camera
• 本次教程主要以个人diy视角，全程无快进，记录我的曲折diy过程，大佬嫌啰可以去小李电子实验室的教程
• 其中有什么错误或者欠缺之处，请指正，欢迎找我交流

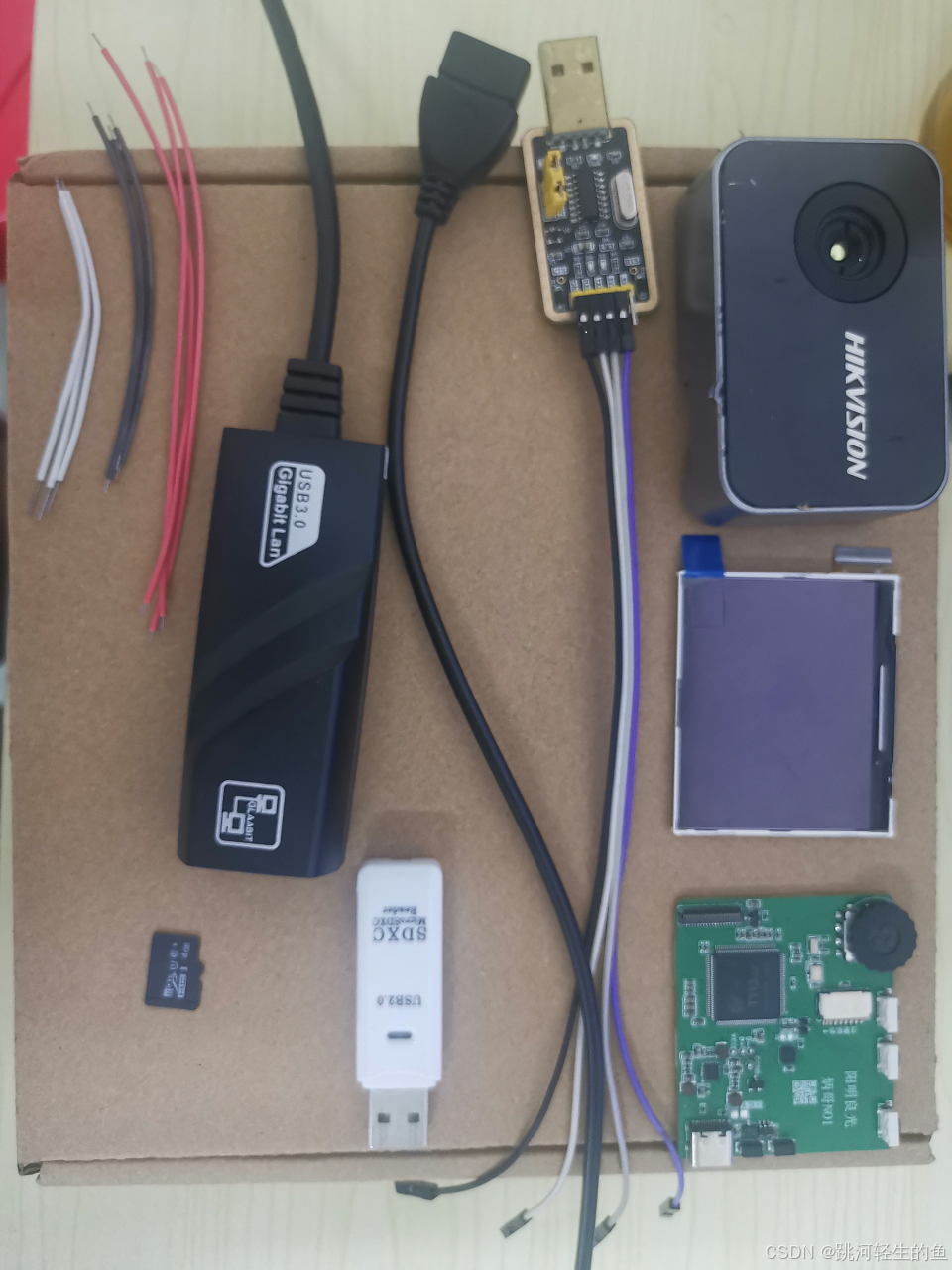

一、材料准备

• 海康TB4117相机模组

  必备选项，可以去”海鲜市场“淘，必须要拿到设备的密码，价格会有波动。

• 开发板


  小李电子实验室在嘉立创开源的PCB板子
  开源链接：
  [LiThermal] 热成像相机

可以在这里找到对应的板子资料等（下载资料要把3个压缩包全部下载完再解压第一个压缩包，要不然会缺少文件和显示出错），个人实践建议可以等抽到嘉立创的免费SMT卷再去打板子，因为一个是板子焊接难度高，容易出现一些问题，难寻找错误，另一个是在淘宝买材料会出现冗余等现象，结合起来耗材钱不比嘉立创贴片耗材便宜多少，而且淘宝容易买到虚假盗版的全志等芯片，容易出现问题，难以解决，以上仅仅代表个人建议。

• TTL烧录器


  板子使用前需要向板子内部烧写51代码，这款TTL是我测试的两款TTL中比较好用的一款。

• 屏幕


  这个屏幕的购买参考小李电子实验室的推荐即可
  屏幕购买链接：https://item.taobao.com/item.htm?id=577414614398

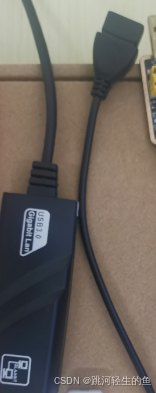

• 88179网卡和USB转接线

  个人觉得这个网卡还是需要的，很多时候出现问题或者想进一步开发TB4117模块都需要用到它。
  USB转接线是用来连接4117模块到网卡的，因为网卡不带电给4117模块，使用这个转接线方便给4117模块供电。

• 32G以下的TF卡和读卡器


  开发板是使用TF卡驱动的，所以这是必备的选项，我这里用的是公司到处可见的8G的一个TF卡，有条件可以换更好的。

• 转接线


  这个线也是必备的，因为小李电子实验室的开发板连接到4117模块留出的接口是测试点，开发板中给51芯片烧录的接口也是测试点，所以需要准备一些转接线，这些转接线不宜过细或过粗，过细可能导致供电异常，过粗容易拉脱焊盘。

• 万用表
  用来检测电压

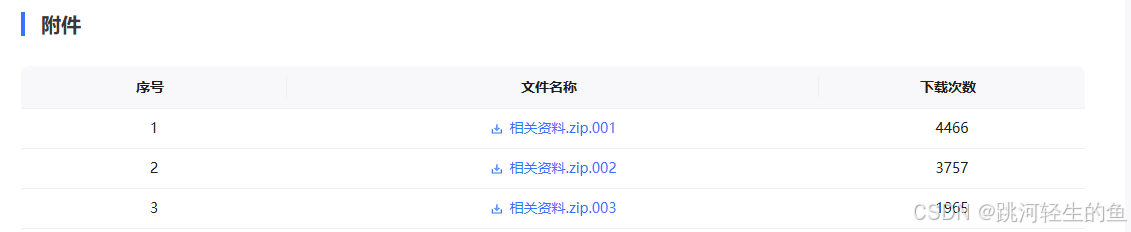

• 资料下载
  [LiThermal] 热成像相机
  附件的三个压缩包全下
