一分钟教你自制家用红外热成像仪（附详细代码）

置顶

南风过闲庭

已于 2025-02-14 16:06:25 修改

阅读量2.7k

点赞数 56

文章标签：嵌入式硬件 stm32 单片机 c++ ai 人工智能图像处理

于 2024-12-26 11:11:26 首次发布

本文链接：https://blog.csdn.net/qq_45809319/article/details/144709616

版权

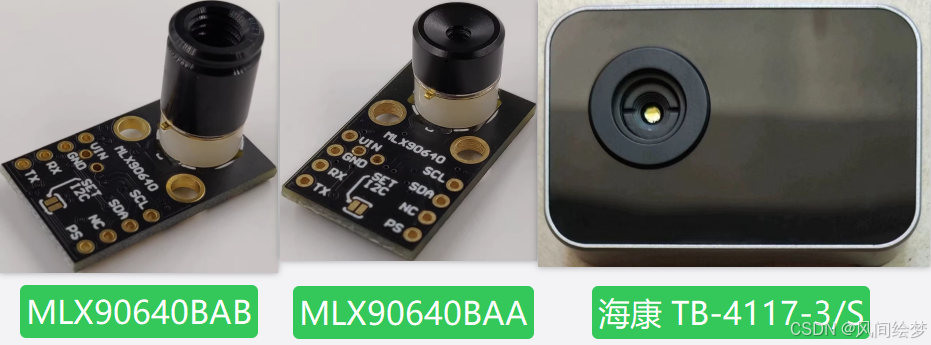

一、选摄像头

1、海康 TB-4117-3/S 像素较高，无奈鄙人囊中羞涩。

2、MLX90640-BAA 视场角度110*75度，角度大，适合近距离测量。

3、MLX90640-BAB 视场角度55*35度，角度小，适合远距离测量。

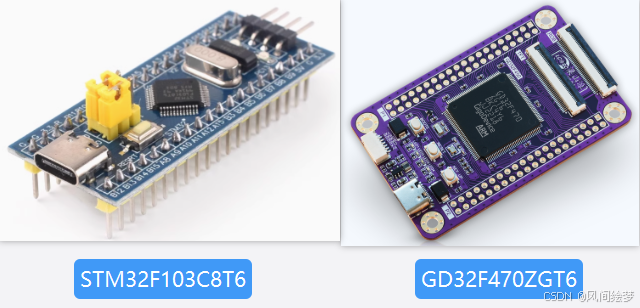

二、选芯片

1、STM32F103C8T6 这颗芯片无需多言，男女老少都爱用。

2、GD32F470ZGT6 这颗芯片整体性能提高了一个档次，且学生可免费申请。

三、选屏幕

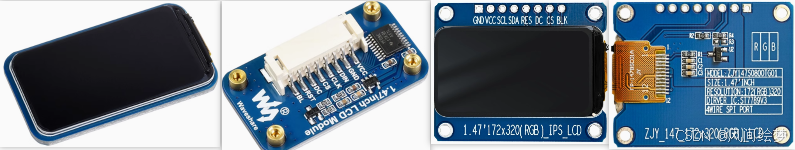

1、屏幕没有太多的忌口，选择自己喜欢的就行。我选择的是1.47寸 LCD SPI通信显示屏，驱动芯片为ST7789V3，以上两款的引脚扇出方式略有差异，可自行选择。

四、接线

1、方案搭配：MLX90640-BAB + GD32F470ZGT6 + ST7789V3。

2、如下是摄像头与开发板的引脚对应：

摄像头	开发板
VIN	3V3
GND	GND
时钟引脚 SCL	PB6
