中科蓝讯蓝牙软件调试记录：【图文讲解】

目录

1：Mic端：AB5769A

1.1：代码结构

1.2：xcfg_init()

2：音响端：AB5768E

---

本文以市面上一款公板公模的畅销产品为例。K12蓝牙音响。

音响用的芯片是：AB5768E

MIC用的芯片是：AB5769A

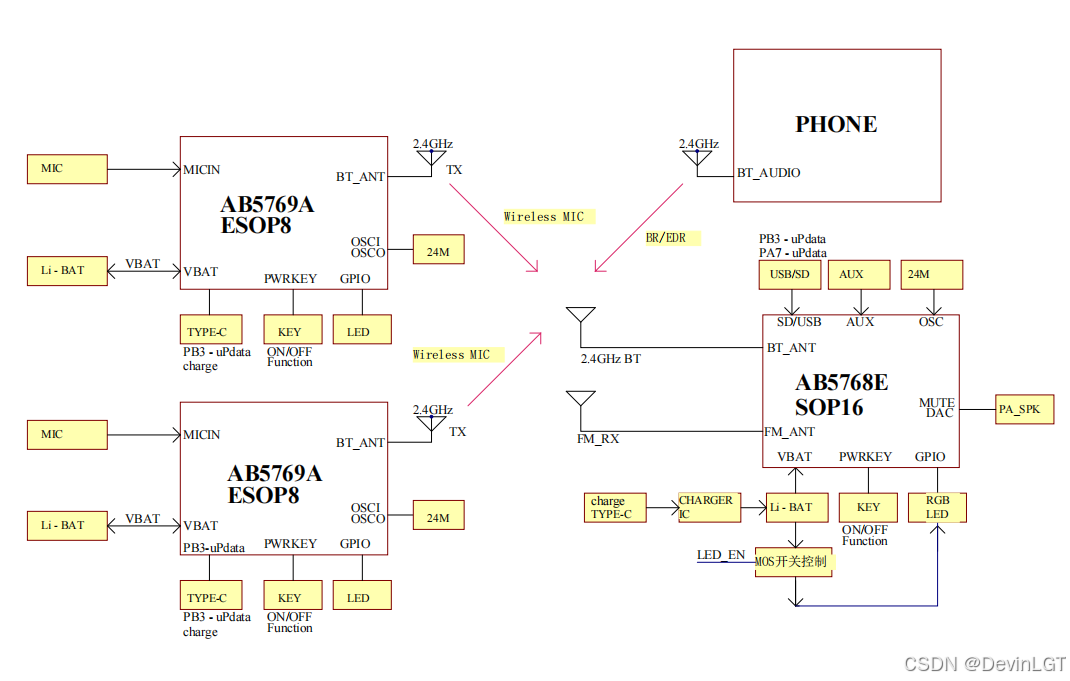

硬件框架图如下：

1：Mic端：AB5769A

1.1：代码结构

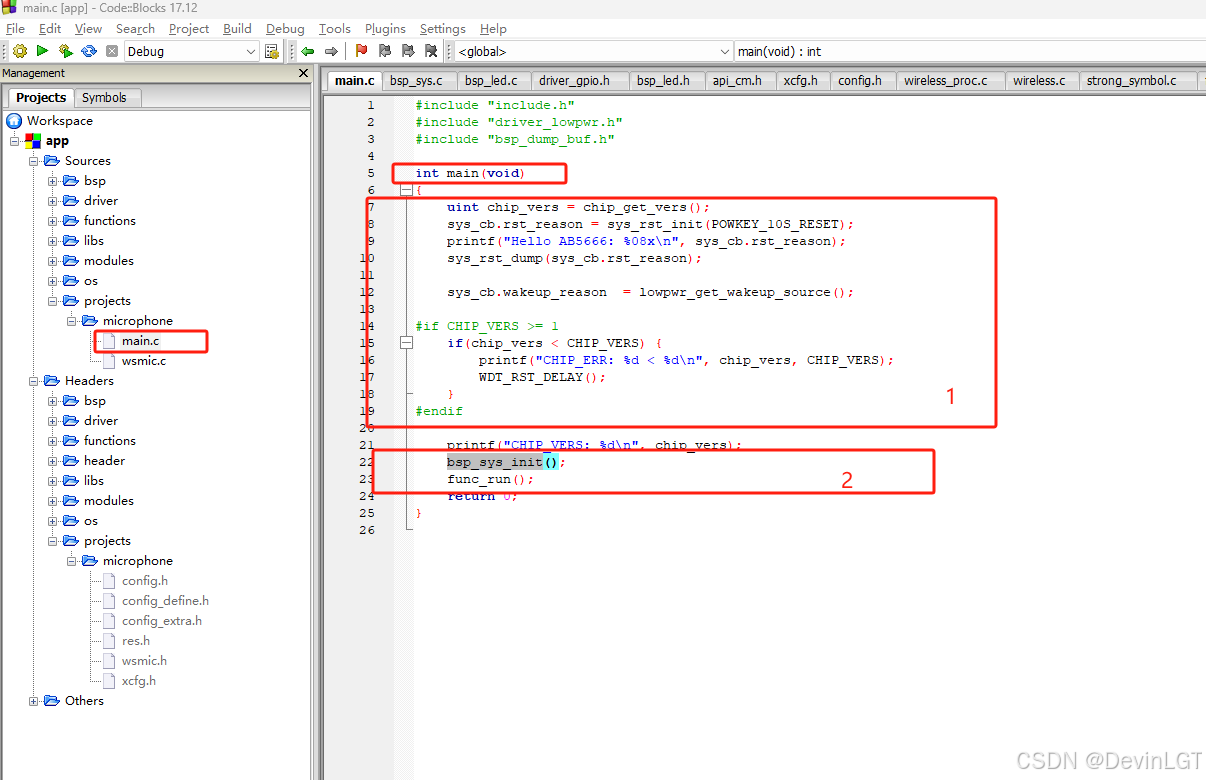

首先找到Main入口函数，如上图，红框1中的基本都是库函数，不太需要关注。重点看红框2里的两个函数

bsp_sys_init()：系统初始化函数

func_run()：功能总入口函数

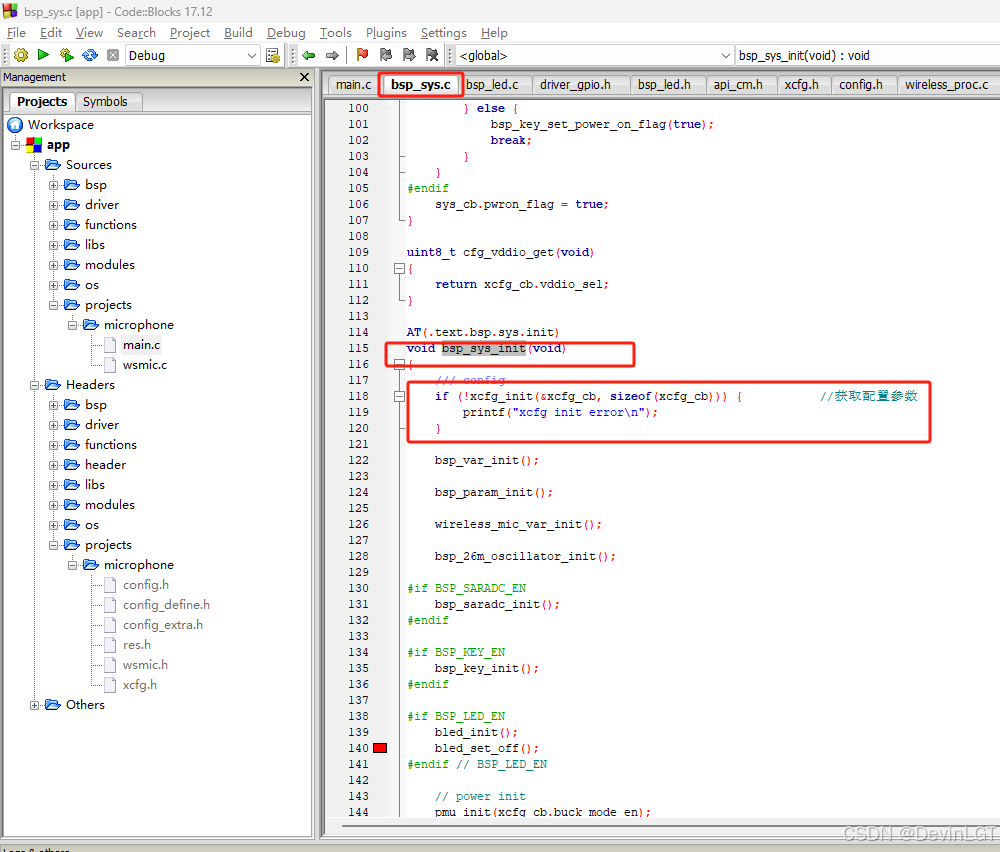

打开bsp_sys_init()，是一些具体的初始化实现：

1.2：xcfg_init()

xcfg_init(&xcfg_cb, sizeof(xcfg_cb))：获取配置参数函数

比较有意思的是，xcfg_cb这个结构体的初值，不是在代码里给的，而是直接在下载工具里配置的。看起来是傻瓜了不少，但是有点说不出来的味道，放代码里配置感觉更高大上一些。

打开下载工具-》配置，然后就看到上图的页面了，根据终端是Mic，还是音响选择进行配置，也就相当给xcfg_cb结构体赋初值了。

typedef struct __attribute__((packed)) _xcfg_cb_t {
    u32 wireless_adapter_en              : 1;   //无线mic适配器
    u32 wireless_mic_emit_en             : 1;   //无线mic发射端
    u16 sys_off_time;                           //无连接时自动关机时间: 不关机: 0, 30秒钟后: 30, 1分钟后: 60, 2分钟后: 120, 3分钟后: 180, 4分钟后: 240, 5分钟后: 300, 6分钟后: 360, 7分钟后: 420, 8分钟后: 480, 9分钟后: 540, 10分钟后: 600, 15分钟后: 900, 20分钟后: 1200, 25分钟后: 1500, 30分钟后: 1800, 45分钟后: 2700, 1小时后: 3600
    u32 poweron_first_bat_en             : 1;   //发射端第一次上电开机
    u8 lpwr_warning_vbat_level;                 //低电提示电压: 0:不提示, 1:2.8V, 2:2.9V, 3:3.0V, 4:3.1V, 5:3.2V, 6:3.3V, 7:3.4V, 8:3.5V, 9:3.6V, 10:3.7V
    u8 lpwr_off_vbat_level;                     //低电关机电压: 0:不关机, 1:2.8V, 2:2.9V, 3:3.0V, 4:3.1V, 5:3.2V, 6:3.3V, 7:3.4V, 8:3.5V, 9:3.6V, 10:3.7V
    u32 vddio_sel                        : 4;   //VDDIO电压: None: 0, 2.7V: 3, 2.8V: 4, 2.9V: 5, 3.0V: 6, 3.1V: 7, 3.2V: 8, 3.3V: 9, 3.4V: 10, 3.5V: 11, 3.6V: 12, 3.7V: 13
    u32 buck_mode_en                     : 1;   //BUCK MODE
    u32 oscillator_26m_en                : 1;   //使用26M时钟源
    u8 uosc_both_cap;                           //自定义OSC基础电容: 0:0PF, 1:6PF
    u8 uosci_cap;                               //自定义OSCI电容
    u8 uosco_cap;                               //自定义OSCO电容
    u32 ft_osc_cap_en                    : 1;   //优先使用产测电容值
    char le_name[32];                           //BLE名称
    u8 le_addr[6];                              //蓝牙地址
    u32 bt_rf_pwrdec                     : 6;   //预置RF参数功率
    u32 bt_rf_param_en                   : 1;   //自定义RF参数
    u8 rf_pa_gain;                              //PA_GAIN
    u8 rf_mix_gain;                             //MIX_GAIN
    u8 rf_dig_gain;                             //DIG_GAIN
    u8 rf_captune_vl;                           //CAPTUNE_VL
    u8 rf_captune_vh;                           //CAPTUNE_VH
    u32 mic_bias_method                  : 2;   //MIC偏置电路配置: 单端MIC外部电阻电容: 2, 单端MIC内部电阻电容: 0
    u8 mic_anl_gain;                            //MICM模拟增益
    u8 mic_dig_gain_idx;                        //MIC数字增益
    u32 led_disp_en                      : 1;   //系统指示灯(蓝灯)
    u32 bled_io_sel                      : 5;   //蓝灯IO选择: None: 0, PA4: 4, PA5: 5, PA6: 6, PA7: 7, PA8: 8, PA9: 9, PA10: 10, PA11: 11, PA12: 12, PA13: 13, PA14: 14, PA15: 15, PB0: 16, PB1: 17, PB2: 18, PB3: 19, PB4: 20, PB5: 21, PB6: 22, PB7: 23, PB8: 24, PB9: 25, PB10: 26, PB11: 27, PB12: 28, PB13: 29, PB14: 30, PB15: 31
    u32 led_pwron_config_en              : 1;   //开机状态配置LED
    struct __attribute__((packed)) {
        u8 redpat;
        u8 bluepat;
        u8 unit;
        u8 cycle;
    } led_poweron;                              //开机闪灯控制
    u32 led_pwroff_config_en             : 1;   //关机状态配置LED
    struct __attribute__((packed)) {
        u8 redpat;
        u8 bluepat;
        u8 unit;
        u8 cycle;
    } led_poweroff;                             //关机闪灯控制
    u32 led_btpair_config_en             : 1;   //蓝牙配对状态配置LED
    struct __attribute__((packed)) {
        u8 redpat;
        u8 bluepat;
        u8 unit;
        u8 cycle;
    } led_pairing;                              //配对闪灯控制
    u32 led_btconn_config_en             : 1;   //蓝牙已连接状态配置LED
    struct __attribute__((packed)) {
        u8 redpat;
        u8 bluepat;
        u8 unit;
        u8 cycle;
    } led_connected;                            //已连接闪灯控制
    u8 xm_keep_start[0];                        //For Keep Area Start
    u8 osc_both_cap;                            //产测OSC基础电容
    u8 osci_cap;                                //产测OSCI电容
    u8 osco_cap;                                //产测OSCO电容
} xcfg_cb_t;

（xcfg_cb结构体）

2：音响端：AB5768E
