电路基础 ---- 直流电路中最大功率问题

1 最大功率传输定理

最大功率传输定理指出：当负载电阻$R_L$​等于电源的内阻$R_s$​ 时，负载可以获得最大功率。此时，最大功率 $P_{Lmax}$​ 可以通过以下公式计算：
$$P_{Lmax}=\frac{V_s^2}{4R_s}$$​​
其中，$V_s$​ 是电源的电动势。

2 证明与推导

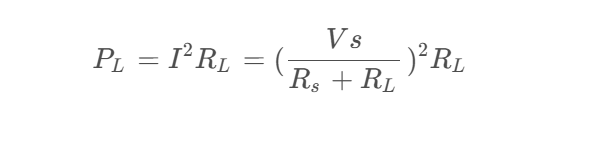

假设电源电动势为 $V_s$​，内阻为 $R_s$​，负载电阻为 $R_L$​，则负载电阻上的功率 $P_L$​ 为：

对 $P_L$​ 关于 $R_L$​ 求导，并令导数为零，可以解得只有当 $R_L=R_s$时​，负载电阻获得最大功率。

3 等效电路分析

在分析直流电路中的最大功率问题时，戴维南等效电路和诺顿等效电路是非常有用的工具。它们可以将复杂的含源网络简化为简单的等效电路，从而方便计算负载的最大功率。以下是具体的应用方法：

3.1 戴维南等效电路

戴维南等效电路将一个复杂的含源网络简化为一个电压源和一个串联电阻。其步骤如下：

• 求开路电压 $U_{oc}$​：移除负载电阻，计算网络端口处的开路电压。
• 求等效电阻 $R_{eq}$​：将所有独立电源置零（电压源短路，电流源开路），计算端口处的等效电阻。
• 构建等效电路：用一个电压源 $U_{oc}$​​ 和电阻 $R_{eq}$​ 的串联组合来替代原网络。
• 当负载电阻 $R_L$​ 等于等效电阻 $R_{eq}$​ 时，负载可以获得最大功率，最大功率 $P_{Lmax}$​ 为：
  $P_{Lmax}=\frac{U_{oc}^2}{4R_{eq}}$​

3.2 诺顿等效电路的应用

诺顿等效电路将一个复杂的含源网络简化为一个电流源和一个并联电阻。其步骤如下：

• 求短路电流 $I_{sc}$​：将网络端口短路，计算短路电流。
• 求等效电阻 $R_{eq}$​：与戴维南等效电路相同，将所有独立电源置零后计算端口的等效电阻。
• 构建等效电路：用一个电流源 $I_{sc}$​ 和电阻 $R_{eq}$​ 的并联组合来替代原网络。
• 在诺顿等效电路中，当负载电阻 $R_L$​ ​ 等于等效电阻 $R_{eq}$​ 时，负载同样可以获得最大功率，最大功率计算公式与戴维南等效电路相同。

3.3 戴维南与诺顿等效电路的比较

适用场景：戴维南等效电路适用于负载为电压源的情况，而诺顿等效电路适用于负载为电流源的情况。
计算方法：戴维南等效电路通过计算开路电压和等效电阻来构建，诺顿等效电路则通过计算短路电流和等效电阻来构建。
转换关系：两者可以相互转换，即从戴维南等效电路可以得到诺顿等效电路，反之亦然。

3.4 含受控源的电路

当电路中含有受控源时，求等效电阻的方法会有所不同：

• 外加电源法：在端口处外加一个电压源或电流源，通过计算端口的伏安关系来求等效电阻。
• 开路短路法：通过计算开路电压和短路电流的比值来求等效电阻。

在分析最大功率问题时，无论使用戴维南等效电路还是诺顿等效电路，关键在于正确求解等效电阻和开路电压（或短路电流），并确保负载电阻与等效电阻匹配，从而实现最大功率传输。

4 特殊说明

适用条件：最大功率传输定理适用于负载电阻可调的情况。
传输效率：当负载电阻等于电源内阻时，电源的传输效率为 50%，但这并不意味着电路的总效率为 50%，因为电源内部也会消耗功率。
