【立创EDA系列】---- 绘制元器件符号和封装

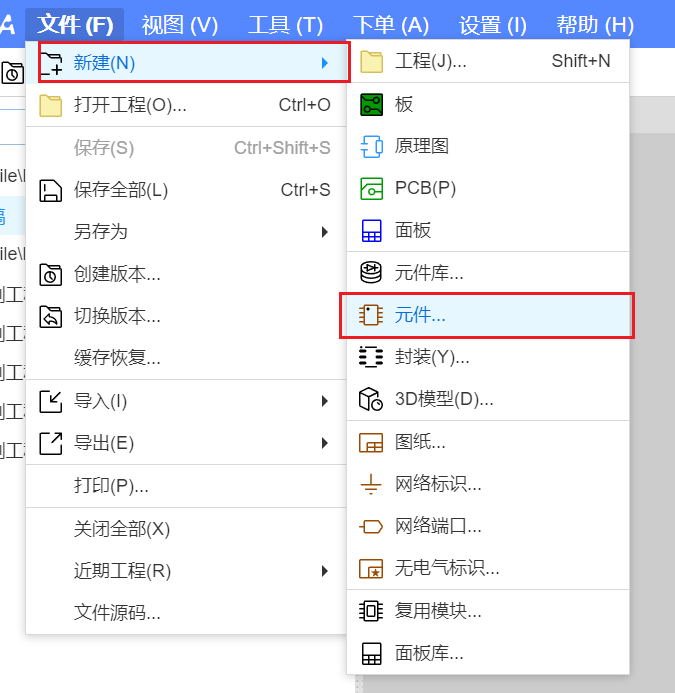

1 新建元件

补充相关信息，这里以线性稳压器AMS1117-3.3元件为例

2 绘制元件符号

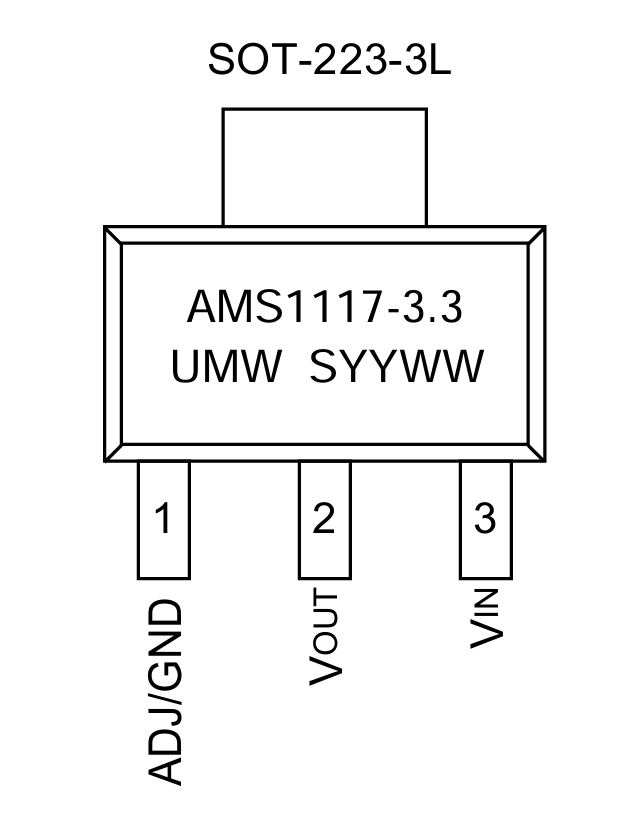

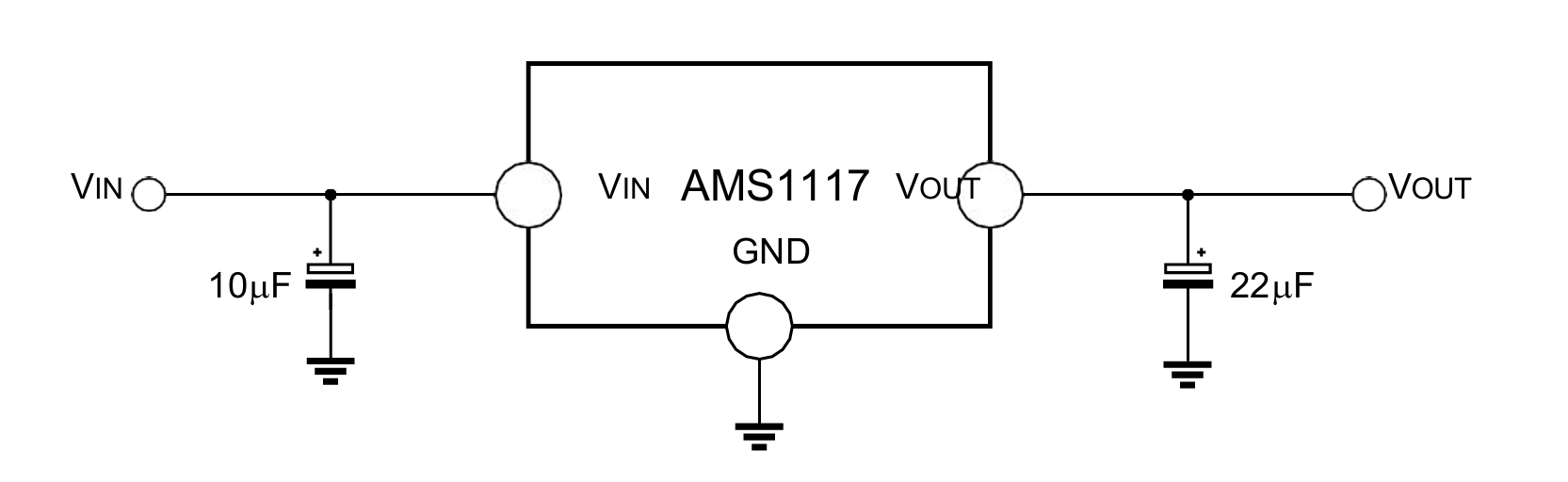

首先打开元器件手册，根据元器件手册里的示意图绘制元器件符号

1. 绘制矩形

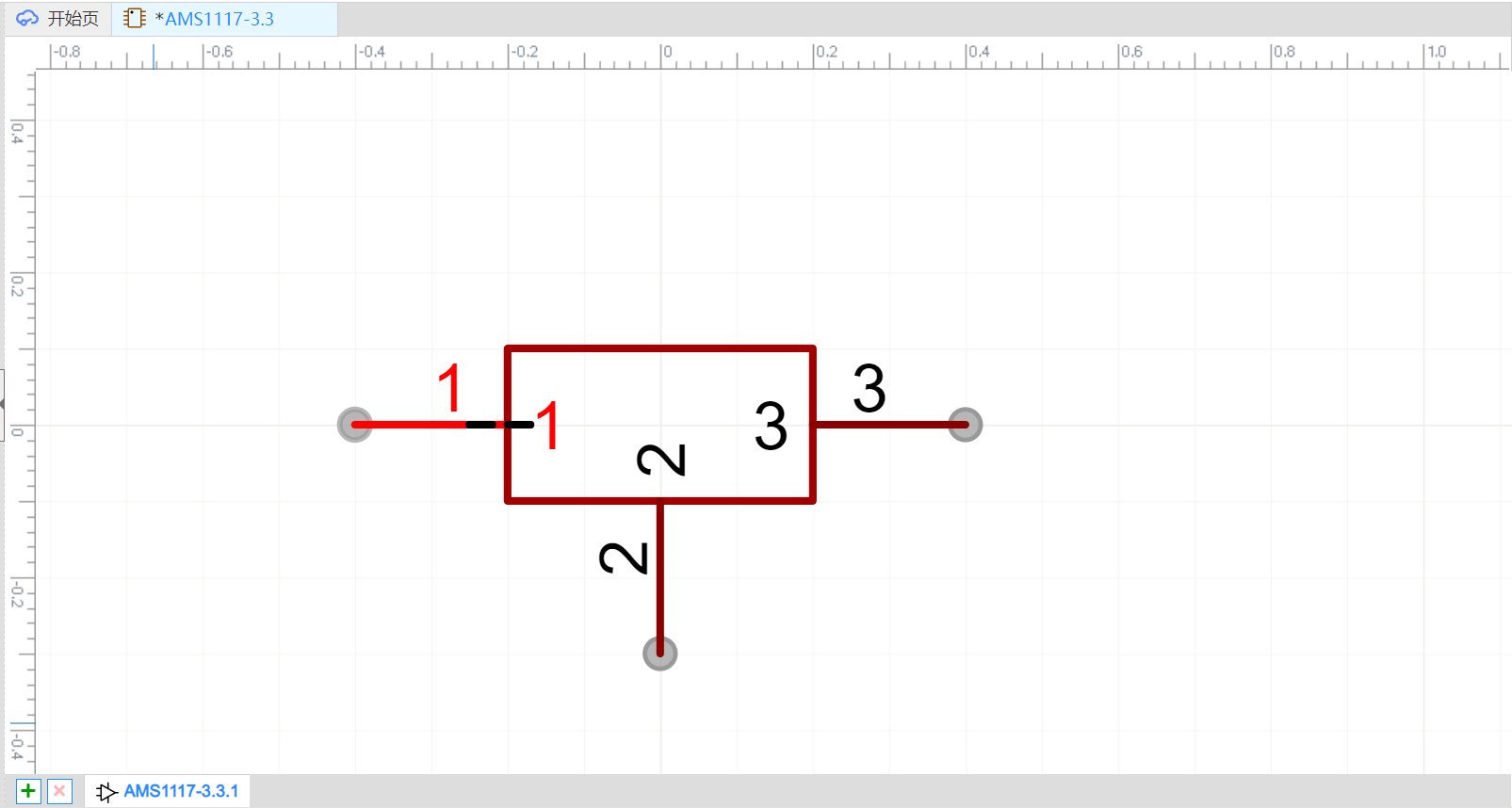

2. 添加引脚

3. 修改引脚名称和引脚类型

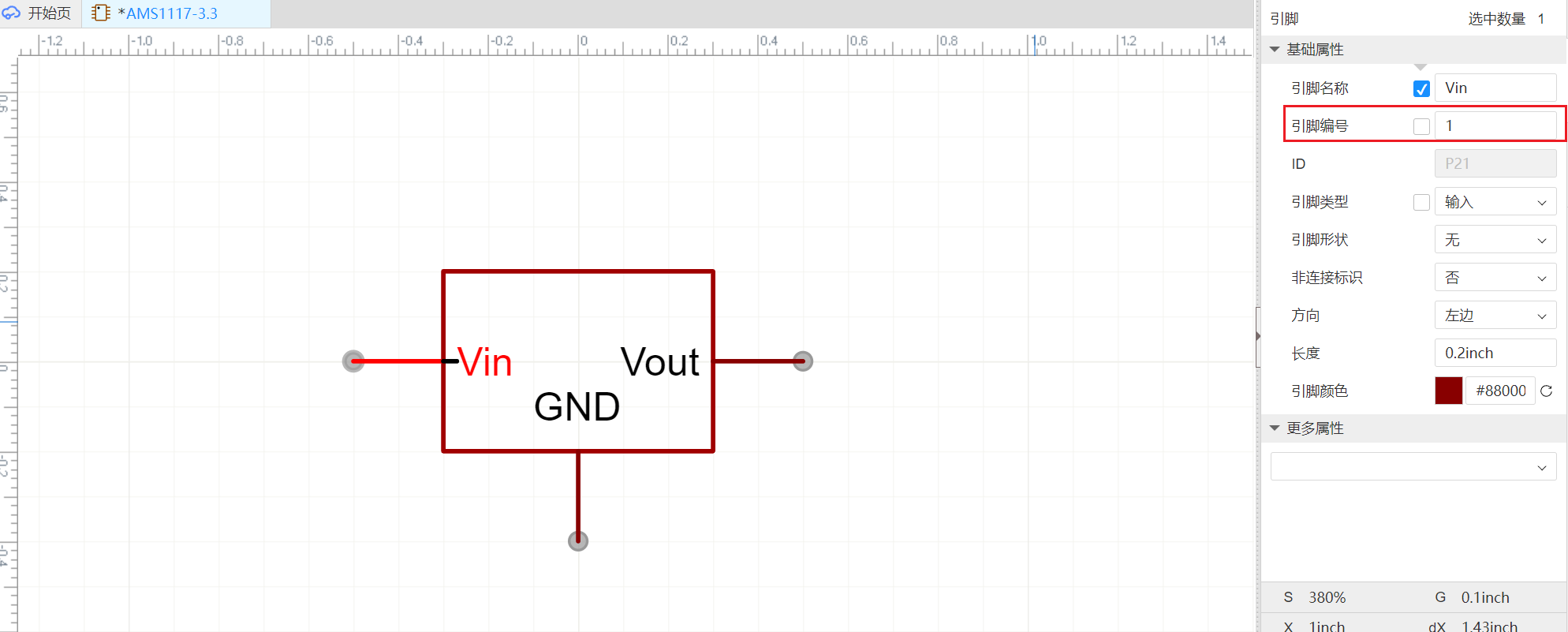

   取消引脚编号的勾选即可隐藏引脚编号

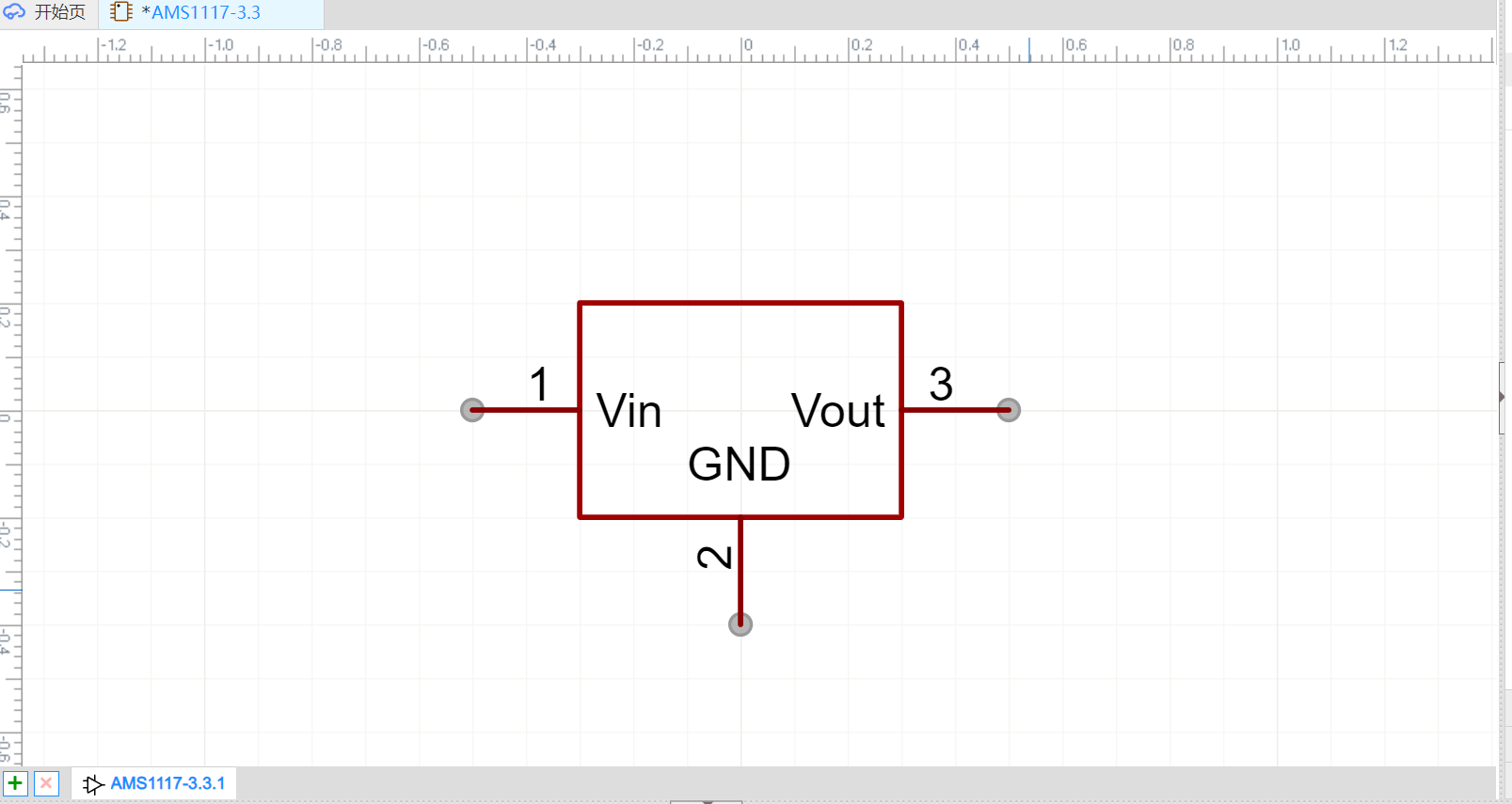

保存，元件符号绘制完成

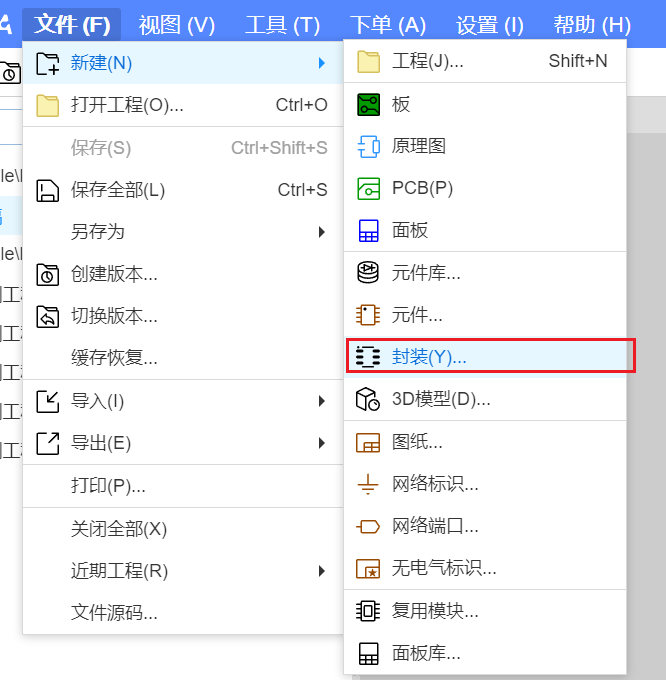

3 新建封装

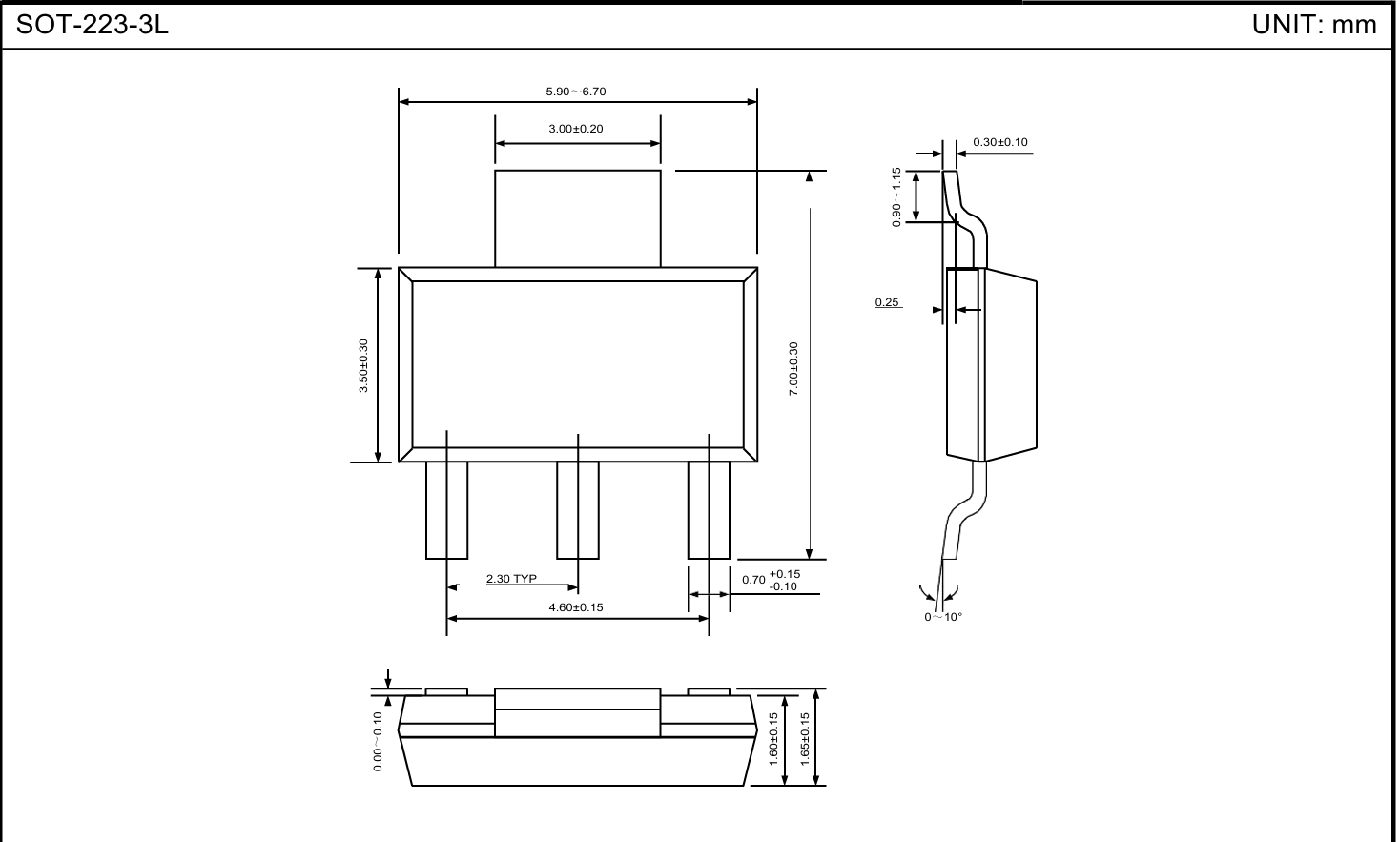

根据手册给定的封装样式SOT-223-3L

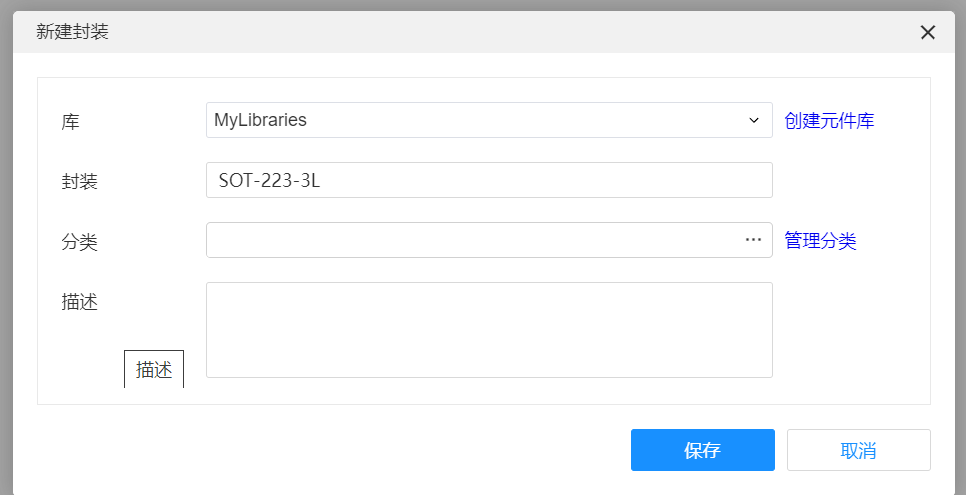

补充封装的名称

4 绘制元件封装

【注意】：绘制封装时，封装尺寸尽量稍大于手册给定尺寸，这样才方便实物焊接

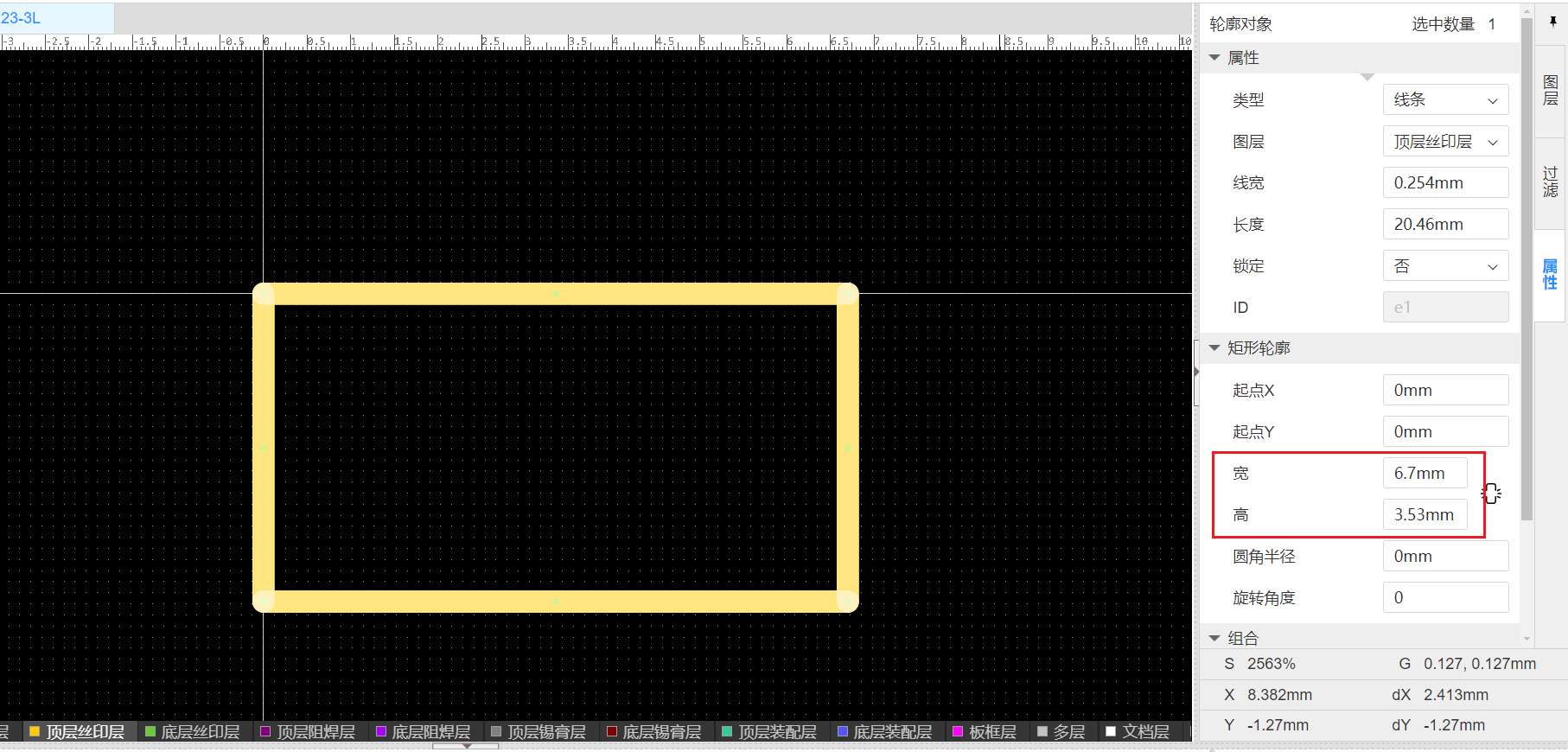

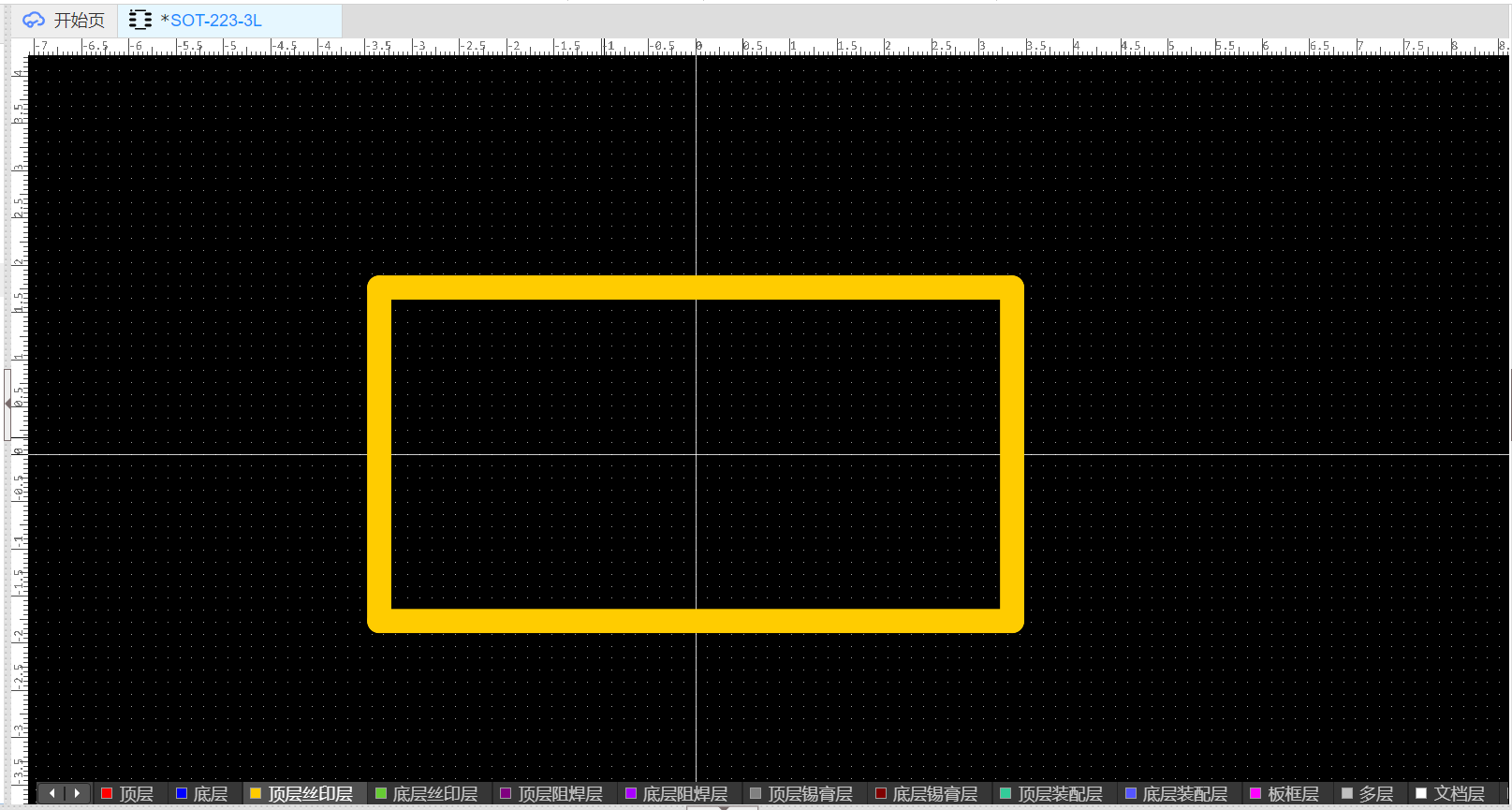

4.1 绘制封装壳体

封装壳体属于丝印层

将原点放置于壳体中心

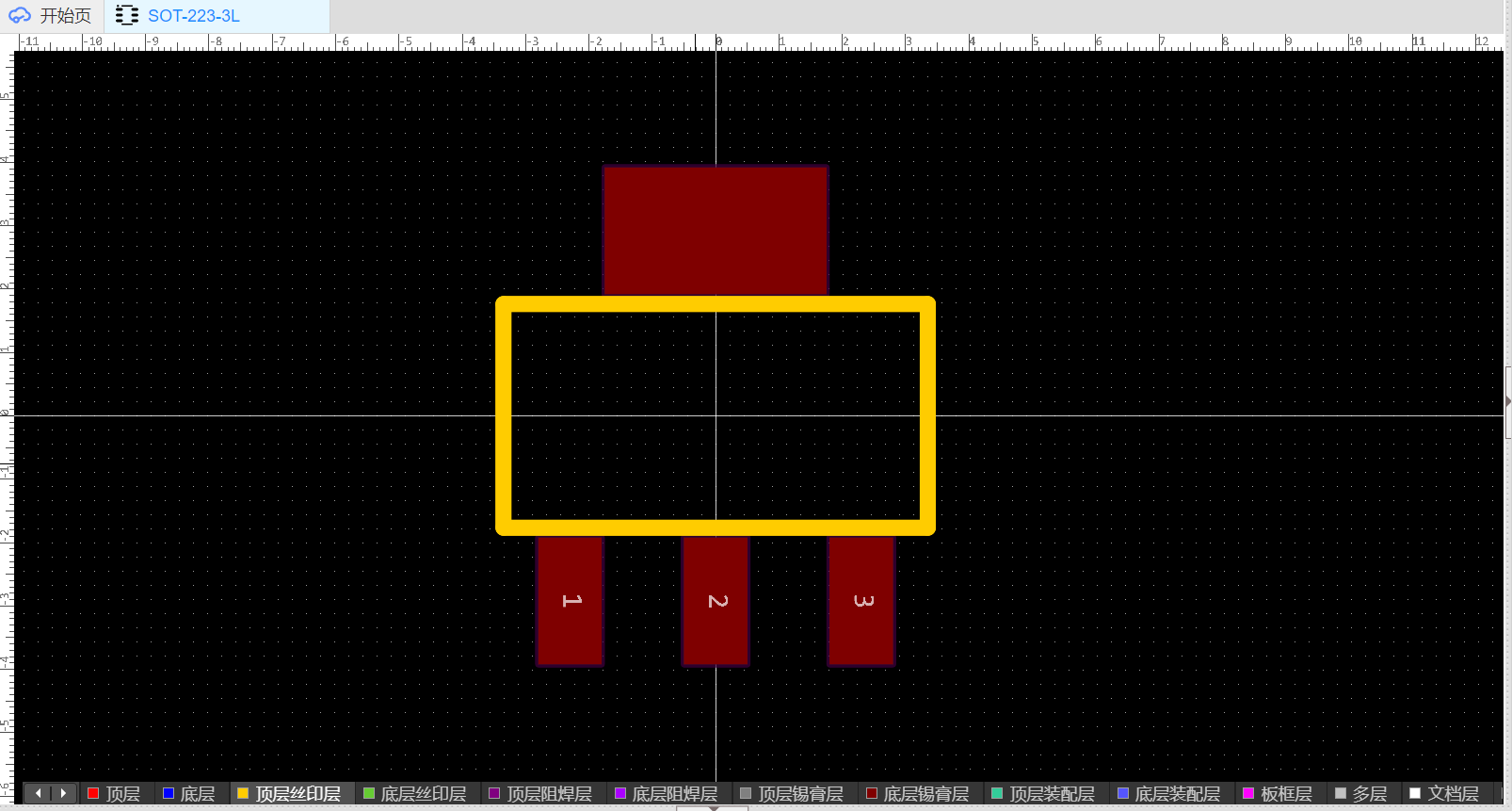

4.2 绘制封装焊盘

保存，元件封装绘制完成

5 关联元件符号和封装

打开库文件里的器件选型

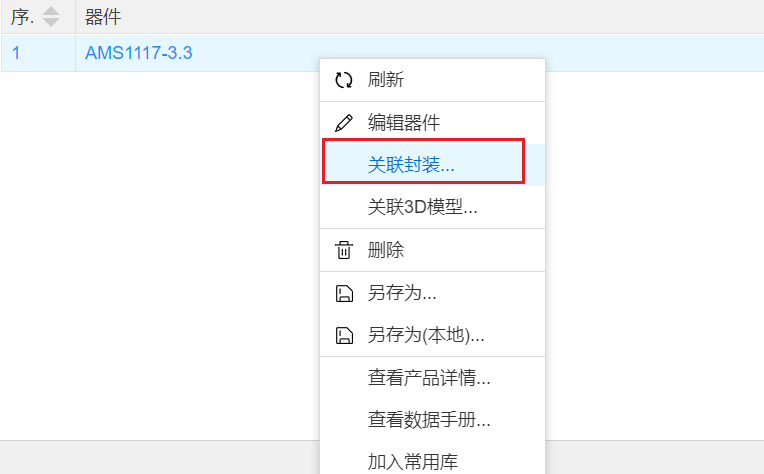

右键刚刚创建的元件符号，点击关联封装

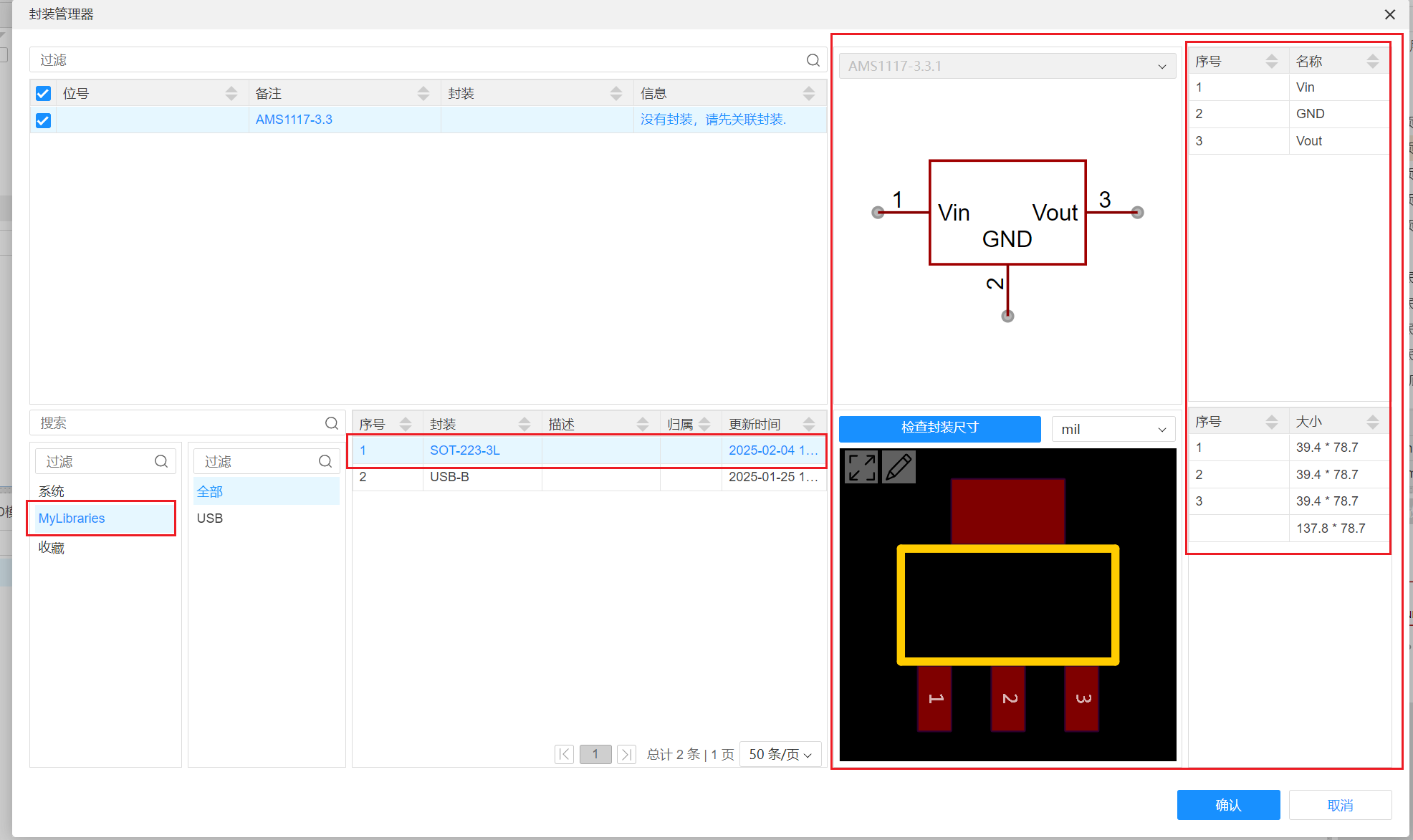

选择封装所在的库文件，选择对应的封装，然后点击确认即可【注意这里的符号和封装引脚是一一对应的，和给定的手册有区别，可自行调整】

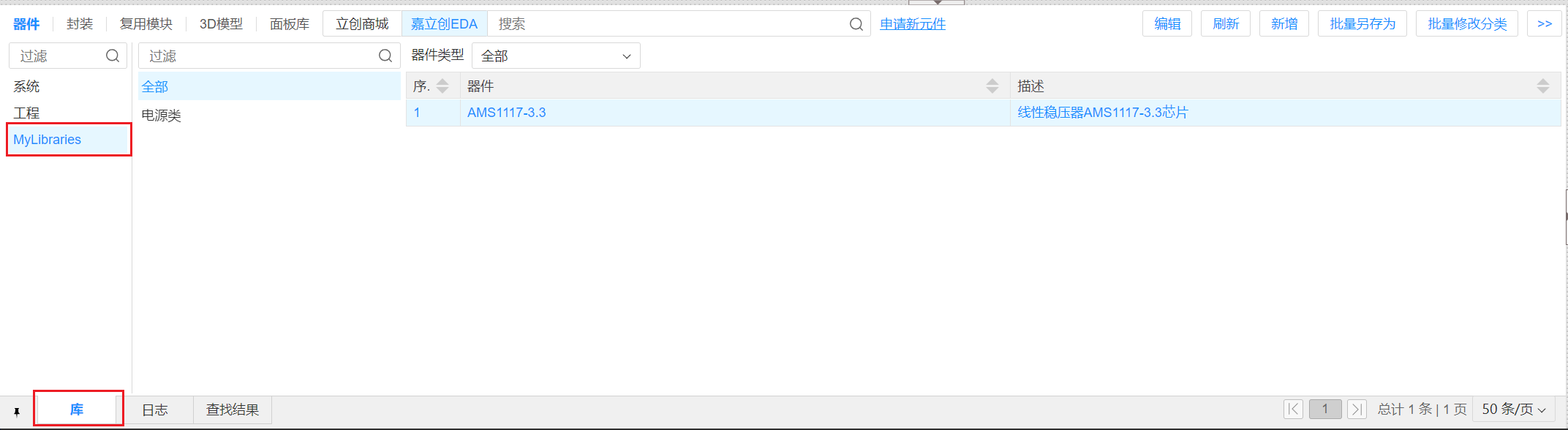

6 检查是否关联成功

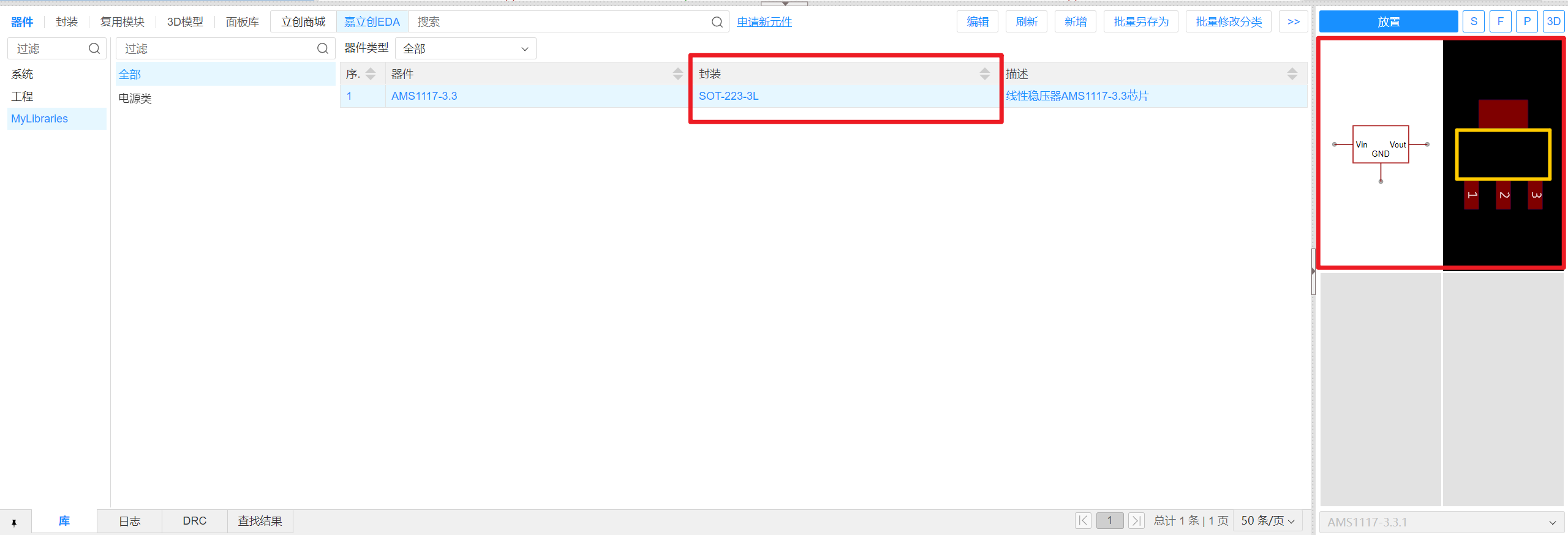

重新打开库文件里的器件选型，发现多出封装信息，且有封装预览图，则说明关联成功
