S6-ZYNQ硬件板级原理图实战导学

视频链接

ZYNQ7100板级系统硬件实战01_哔哩哔哩_bilibili

ZYNQ硬件板级原理图实战导学

1、XC7Z100-2FFG900简介

Zynq-7000系列是Xilinx公司推出的全可编程片上系统（All Programmable SoC），包含 PS（Processing  System，处理器系统）和 PL（Programmable Logic，可编程逻辑）两部分。Zynq SoC整合了ARM双核cortex-A9处理器和 Xilinx 7系列 FPGA架构，ARM Cortex-A9 是一个应用级的处理器，能运行像 Linux 这样的操作系统，而可编程逻辑是基于 Xilinx 7 系列的 FPGA 架构。使得它不仅拥有ASIC在能耗、性能和兼容性方面的优势，而且具有FPGA硬件可编程性的优点。

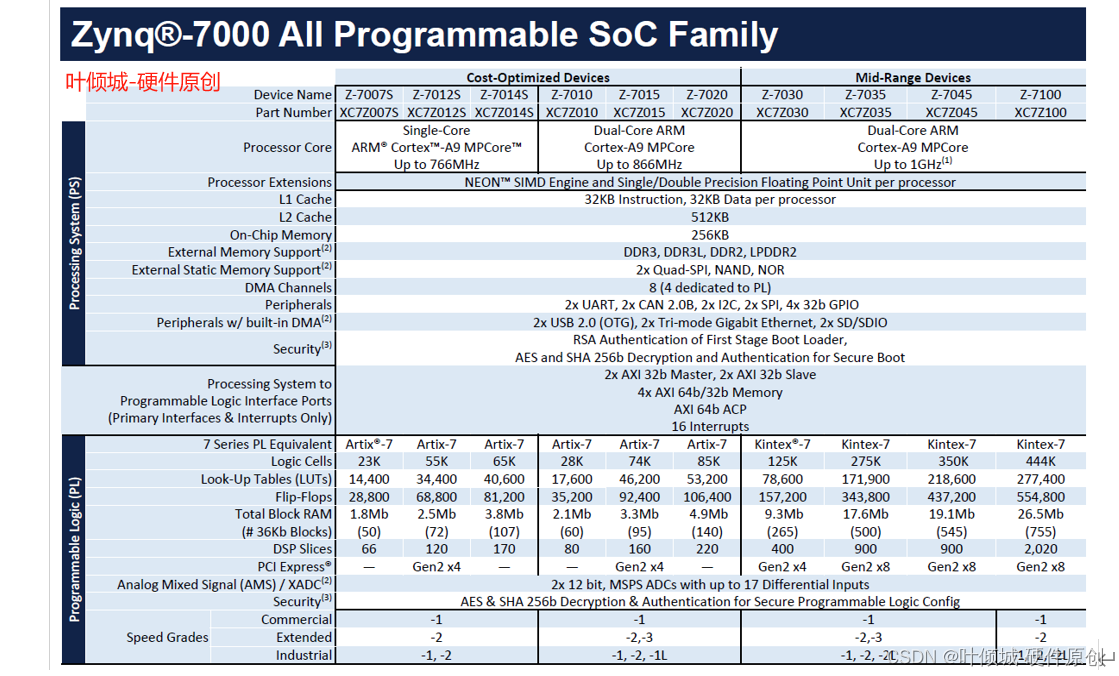

性能 Artix < Kintex

ArtixTM-based devices: Z-7010, Z-7015, Z-7020

KintexTM-based devices: Z-7030, Z-7035，Z-7045，Z-7100

ZYNQ实际上是一个以处理器为核心的系统，PL只是它的一个外设。

Zynq-7000系列的亮点在于它包含了完整的ARM处理器系统，且处理器系统中集成了内存控制器和大量的外设，使 Cortex-A9 处理器可以完全独立于可编程逻辑单元。ZYNQ的PL和PS两部分的供电电路是独立的，这样PS或PL部分不被使用的话就可以被断电。

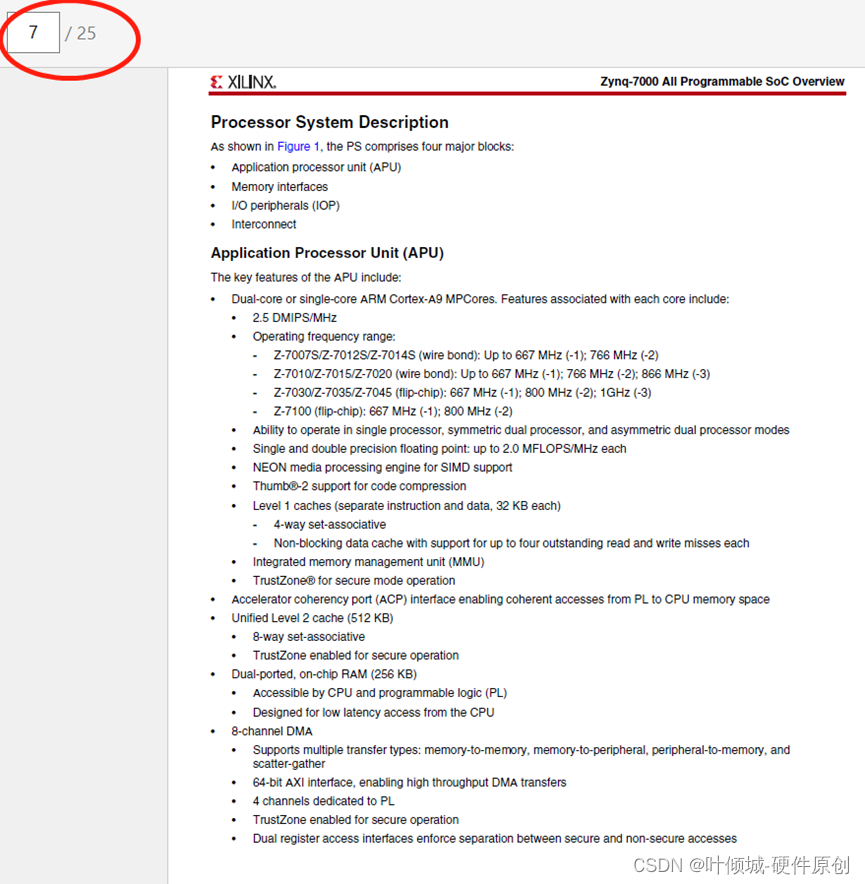

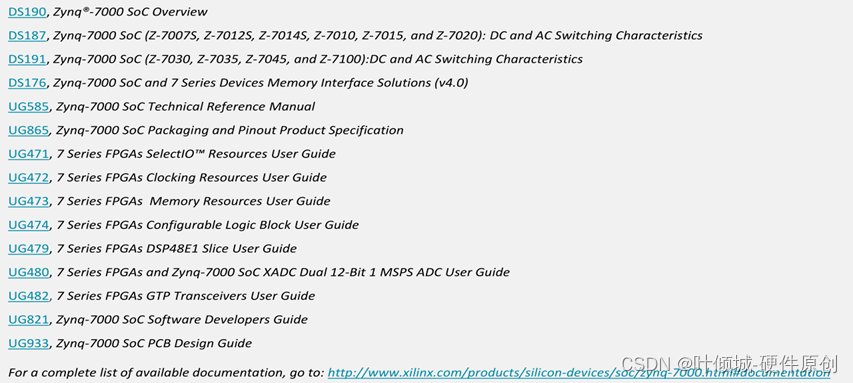

《ds190-Zynq-7000-Overview》   P7～P9

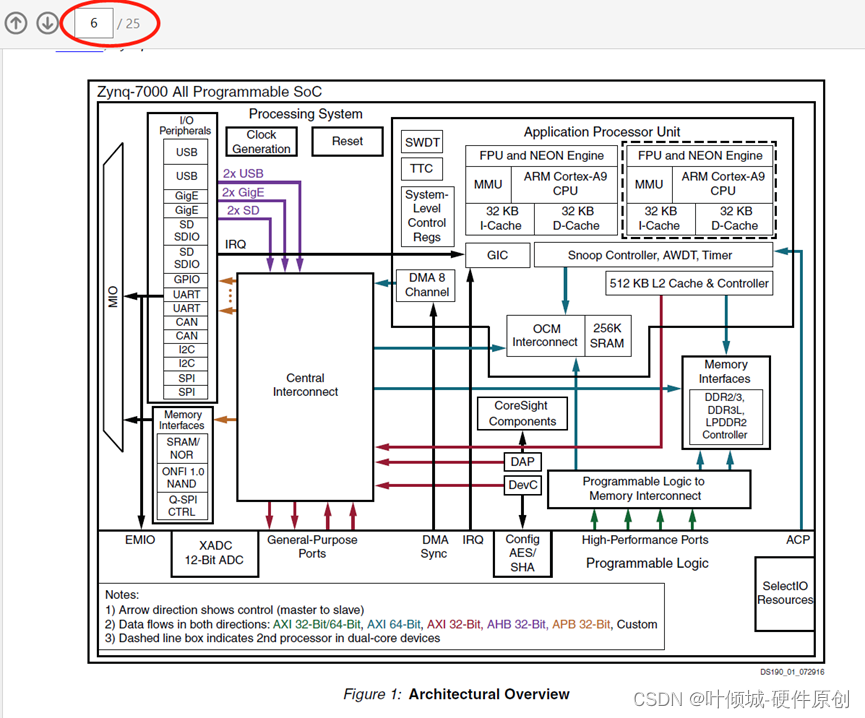

ZYNQ7000芯片的PS总体框图如图所示

《ds190-Zynq-7000-Overview》   P6

ZYNQ一般都是先配置启动PS，PS启动之后去配置PL。

ZYNQ处理器系统里并非只有 ARM 处理器，还有一组相关的处理资源，形成了一个应用处理器单元 (Application Processing Unit，APU)，另外还有扩展外设接口、cache 存储器、存储器接口、互联接口和时钟发生电路等。

• Processing System (PS)  处理系统

1、Application processor unit (APU)

2、Memory interfaces

3、I/O peripherals (IOP)

4、Interconnect

• Programmable Logic (PL)    可编程逻辑

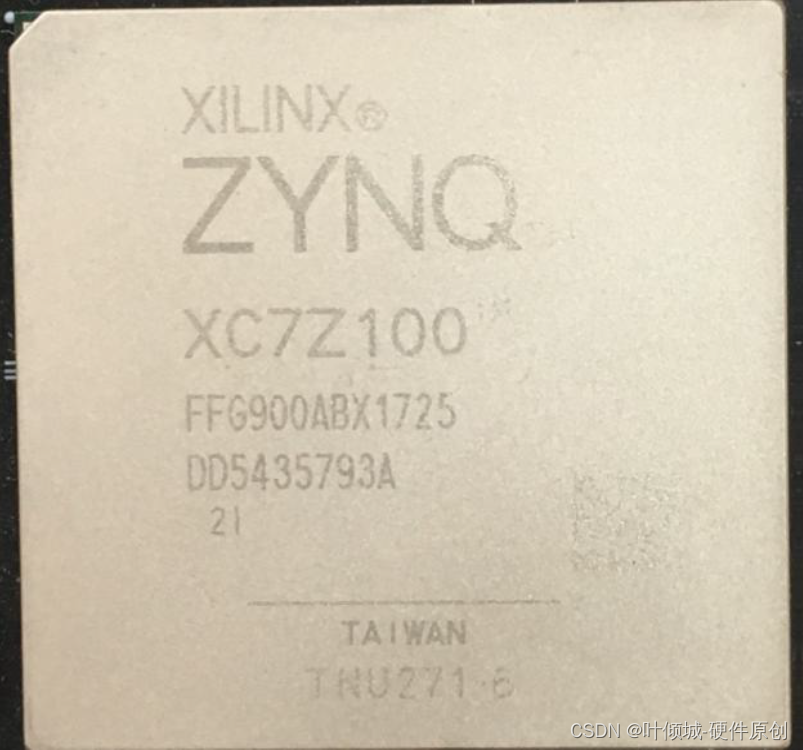

zynq板卡使用的是Xilinx公司的Zynq7000系列的芯片，型号为XC7Z100-2FFG900。芯片的PS系统集成了两个ARM Cortex™-A9处理器，AMBA®互连，内部存储器，外部存储器接口和外设。这些外设主要包括USB总线接口，以太网接口，SD/SDIO接口，I2C总线接口，CAN总线接口，UART接口，GPIO等。PS可以独立运行并在上电或复位下启动。

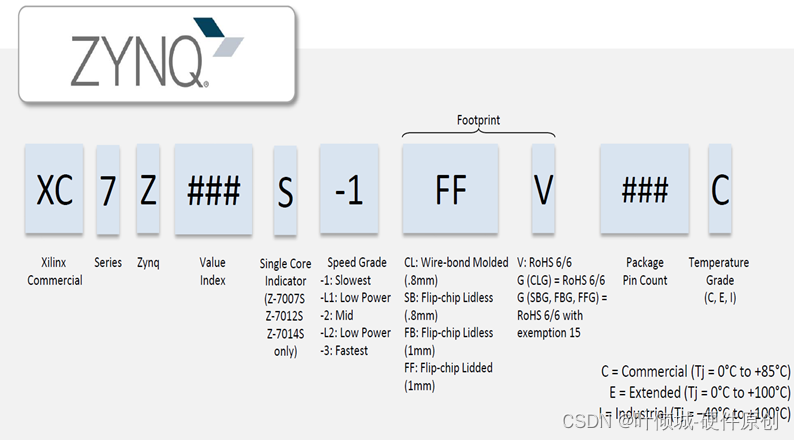

XC7Z100-2FFG900I芯片的速度等级为-2，工业级，封装为FGG900，引脚间距为1.0mm，ZYNQ7000系列的具体的芯片型号定义如下图所示。

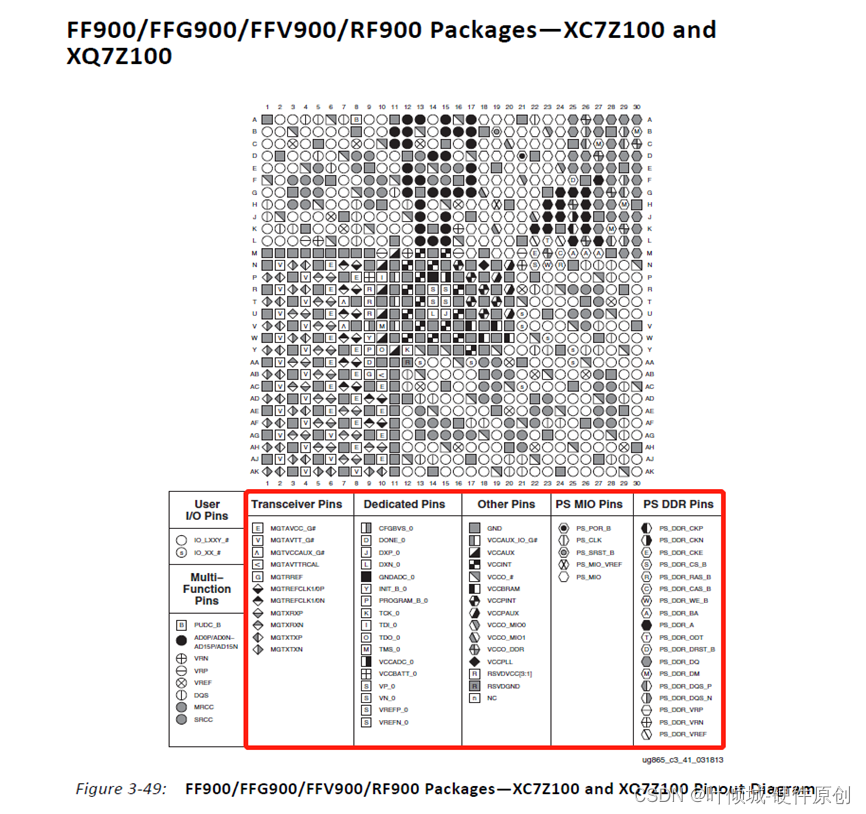

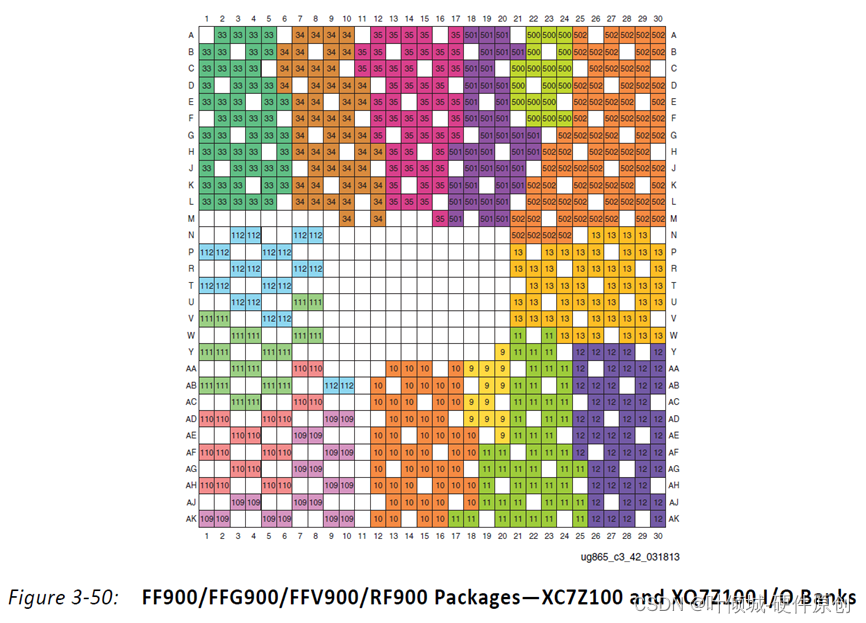

Zynq 7000 SoC Package Devices Pinout Files

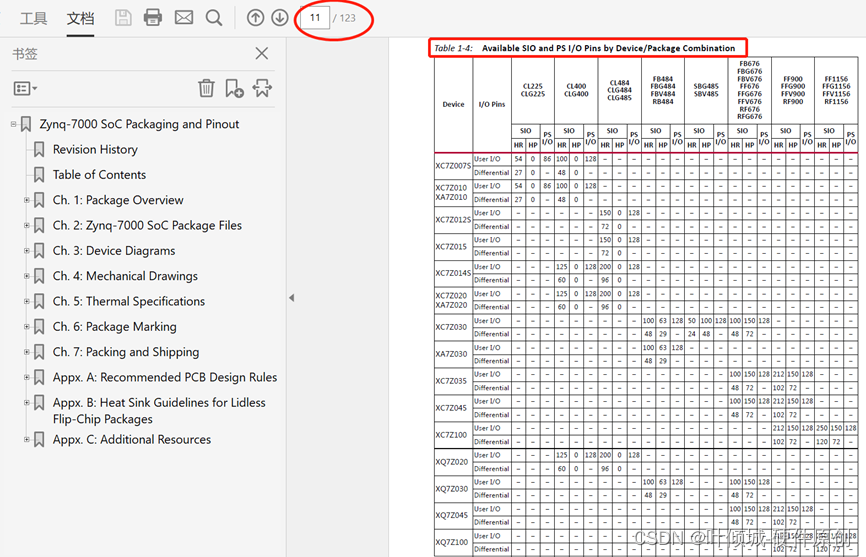

《ug865-Zynq-7000-Pkg-Pinout》  P11

其中FPGA芯片ZYNQ的主要参数如下所示：(★)

名称	具体参数
逻辑单元LogicCells	326,080
查找表(Slices)	50,950
触发器(CLBflip-flops)	407,600
BlockRAM（36kbeach）大小	445
DSP处理单元（DSPSlices）	840
PCIeGen2	1
模数转换/XADC	1个12bit,1MbpsAD
GTPTransceiver	16个，12.5Gb/smax
速度等级	-2
温度等级	工业级

1.1.2、XC7Z100-2FFG900的管脚分类

1.1.2.1、XC7Z100-2FFG900的PL Pins summary

Pin Name	Description
CFGBVS_0 （Input） Dedicated	Configuration Banks Voltage Select   配置组电压选择 This pin selects the preconfiguration I/O standard type for the dedicated configuration bank 0. If the VCCO for bank 0 is 2.5V or 3.3V, then this pin must be connected to VCCO_0. If the VCCO for bank 0 is less than or equal to 1.8V, then this pin should be connected to GND. 这个引脚选择专用配置Bank 0的预配置I/O标准类型。 如果Bank 0的VCCO为2.5V或3.3V，则该引脚必须连接到VCCO_0。 如果Bank 0的VCCO小于或等于1.8V，则该引脚应连接到GND。
DONE_0 （Bidirectional） Dedicated	Active High, DONE indicates successful completion of configuration. DONE表示配置成功完成（高电平有效）
INIT_B_0 （Bidirectional） (open-drain) Dedicated	Active Low, indicates initialization of configuration memory. 表示配置存储器的初始化（低电平有效）；
PROGRAM_B_0 （Input）Dedicated	Active Low, asynchronous reset to configuration logic. 异步复位到配置逻辑（低电平有效）。
TCK_0 （Input） Dedicated	IEEE Std 1149.1 (JTAG) Test Clock    Jtag测试时钟
TDI_0 （Input） Dedicated	JTAG Test Data Input      Jtag数据输入
TDO_0 （Output）Dedicated	JTAG Test Data Output     Jtag数据输出
TMS_0 （Input）Dedicated	JTAG Test Mode Select     Jtag模式选择
RSVDVCC[3:1] Dedicated N/A	Reserved pins—must be tied to VCCO_0. 保留引脚 — 必须连接到VCCO_0。
RSVDGND Dedicated N/A	Reserved pins—do not connect. 保留引脚 — 不连接
VCCBATT_0 N/A Supply Voltage	Decryptor key memory backup supply; this pin should be tied to the appropriate VCC or GND when not used. 解密器密钥存储器备份供电；当不使用时，此引脚应连接到适当的VCC或GND。 //VCCBATT是FPGA内部易失性存储器的电池备份电源，用于存储AES解密器的密钥。 对于需要来自易失性密钥存储区的解密密钥的加密比特流，将此引脚连接到电池以在FPGA未供电时保留密钥。 如果不要求使用易失性密钥存储区中的解密密钥，请将此引脚连接到GND或VCCAUX。 //

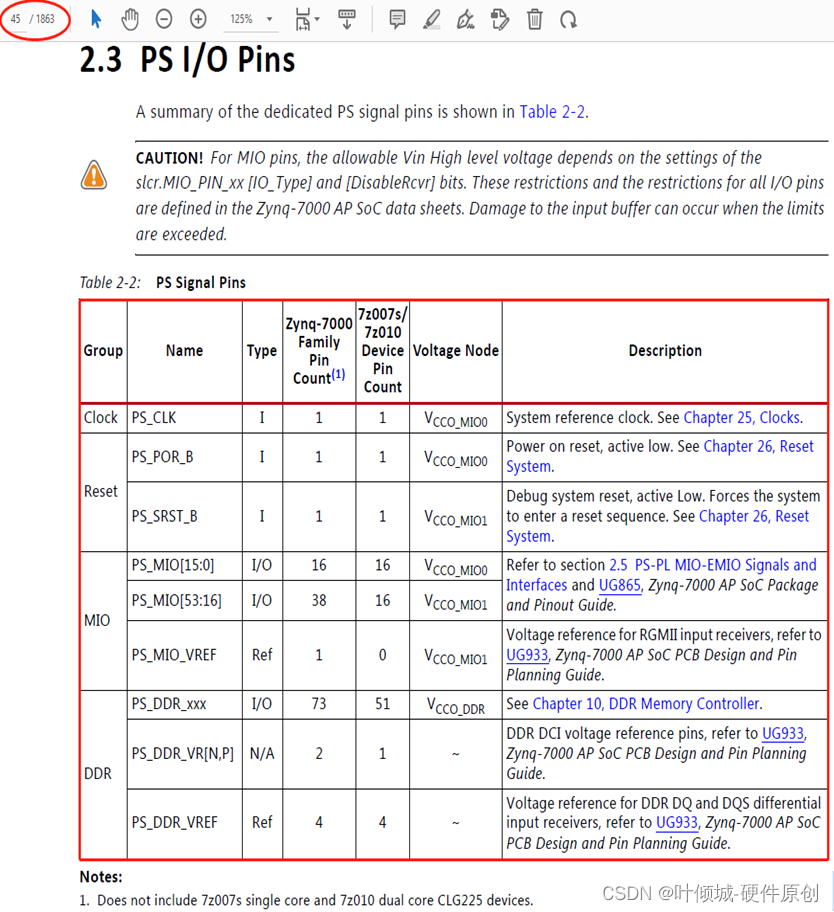

1.1.2.2、XC7Z100-2FFG900的PS Pins summary

1.1.2.3、XC7Z100-2FFG900的MGT Pins summary

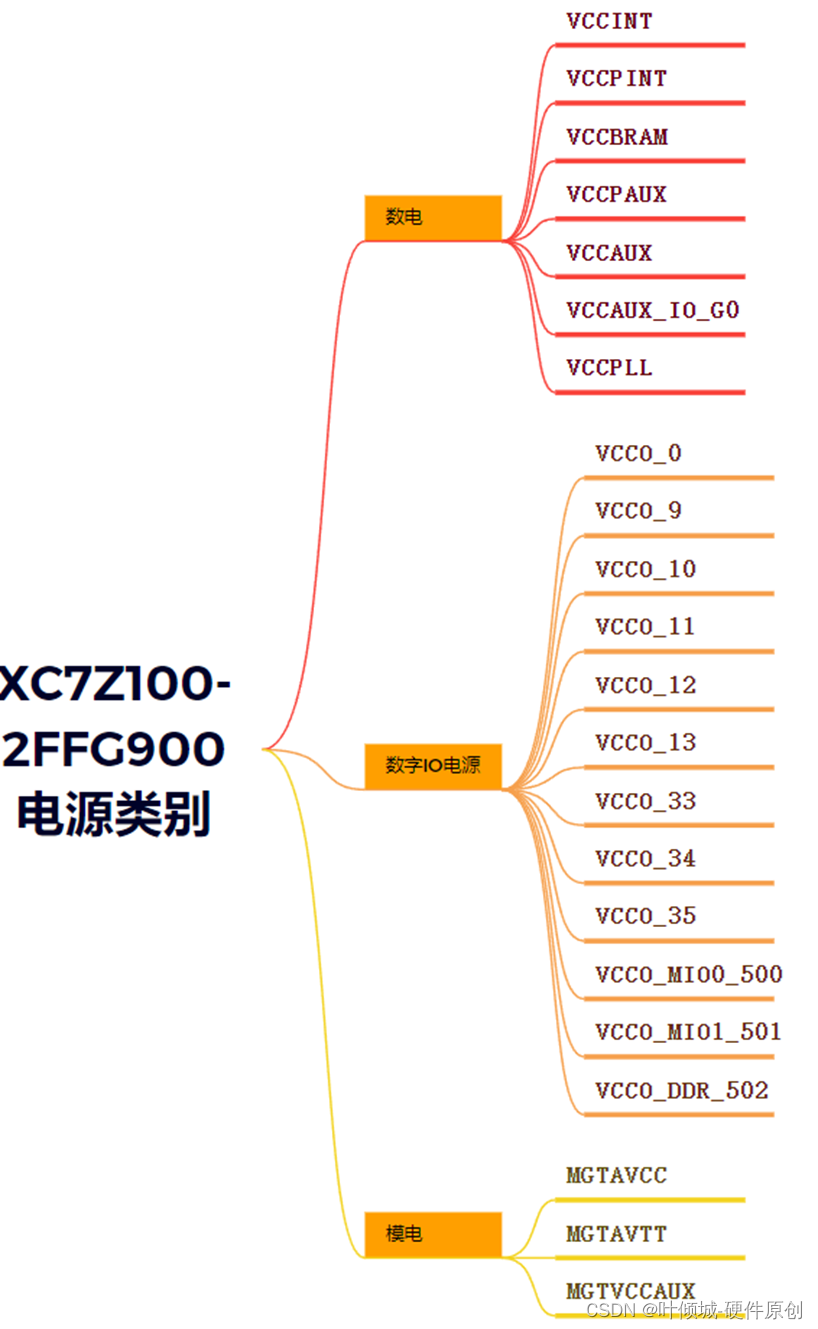

1.1.2.4、XC7Z100-2FFG900电源管脚分类

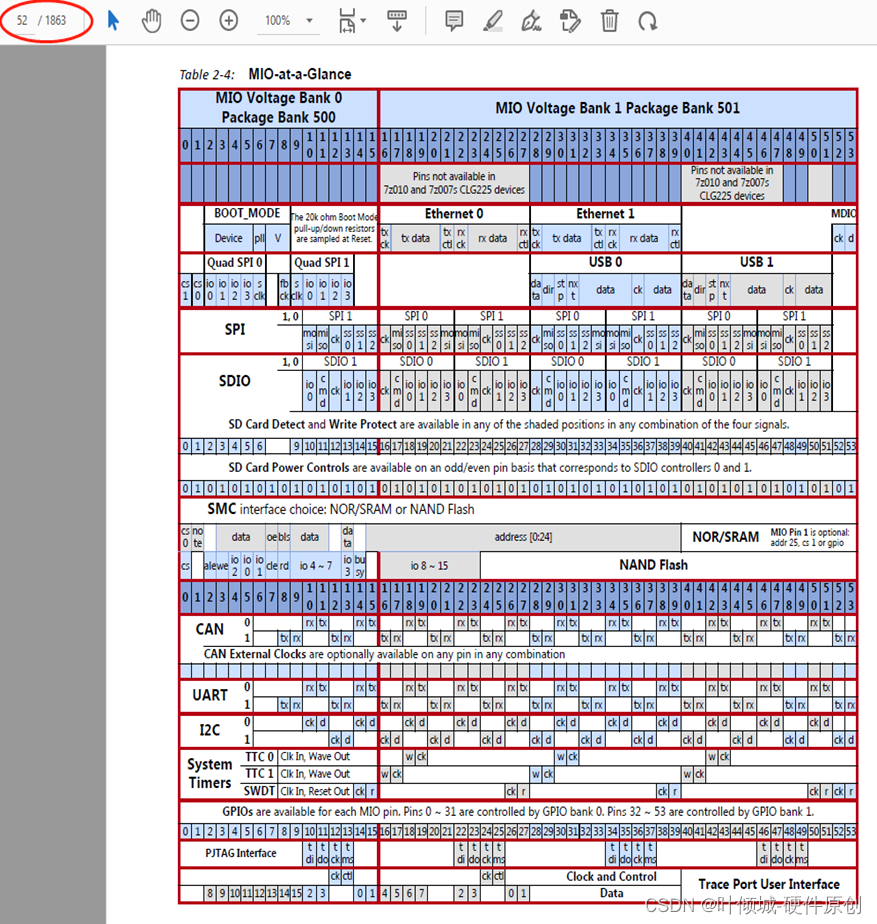

1.1.3、MIO-at-a-Glance Table (bank 500 & 501 配置)（★）

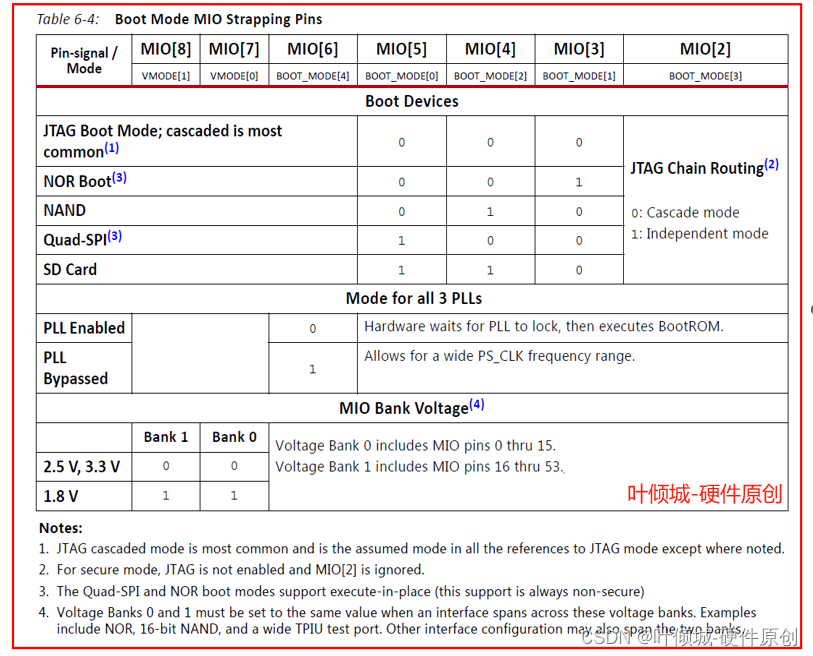

1.1.4、BOOT Mode MIO Strapping Pins （★）

1.1.5、zynq的时钟配置

1.1.6、上电时序

详细内容参考视频讲解
