66-USB 3.0 HUB电路设计

视频链接

USB 3.0 HUB电路设计_哔哩哔哩_bilibili

USB3.0 HUB电路设计

第34课------USB电路设计基础

第36课------USB 2.0 HUB电路设计

第38课------USB 3.0电路设计

第40课------Type-C电路设计

1、USB HUB基本介绍

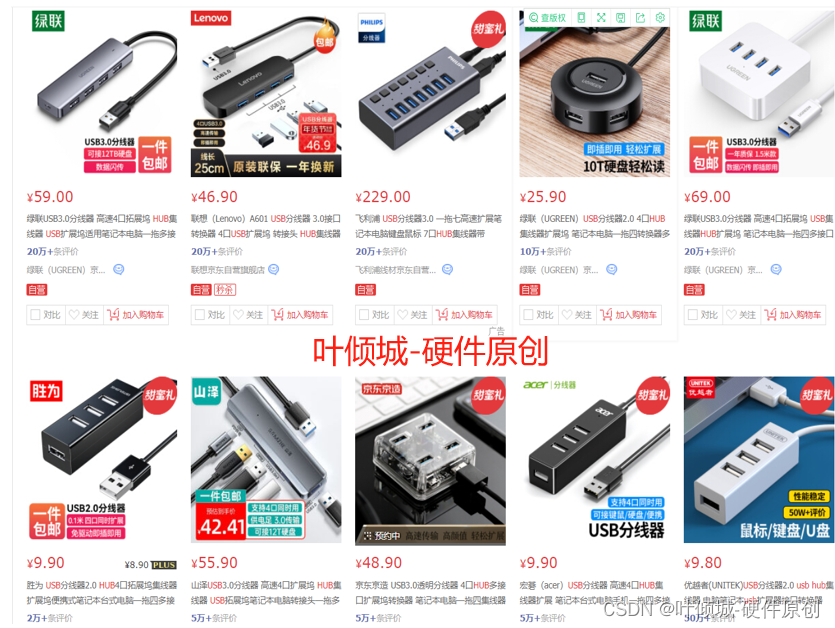

USB Hub，指的是一种可以将一个USB接口扩展为多个，并可以使这些接口同时使用的装置。

USB 3.0 HUB的特点：

1、可将一个USB接口扩展成多个独立工作的USB接口

2、直接与电脑相连, 无须外接电源，简单好用

3、电脑自动识别安装, 无须驱动程序，即插即用，插拔自如

4、内置电流过载短路保护装置

5、支持USB3.0,向下兼容USB2.0

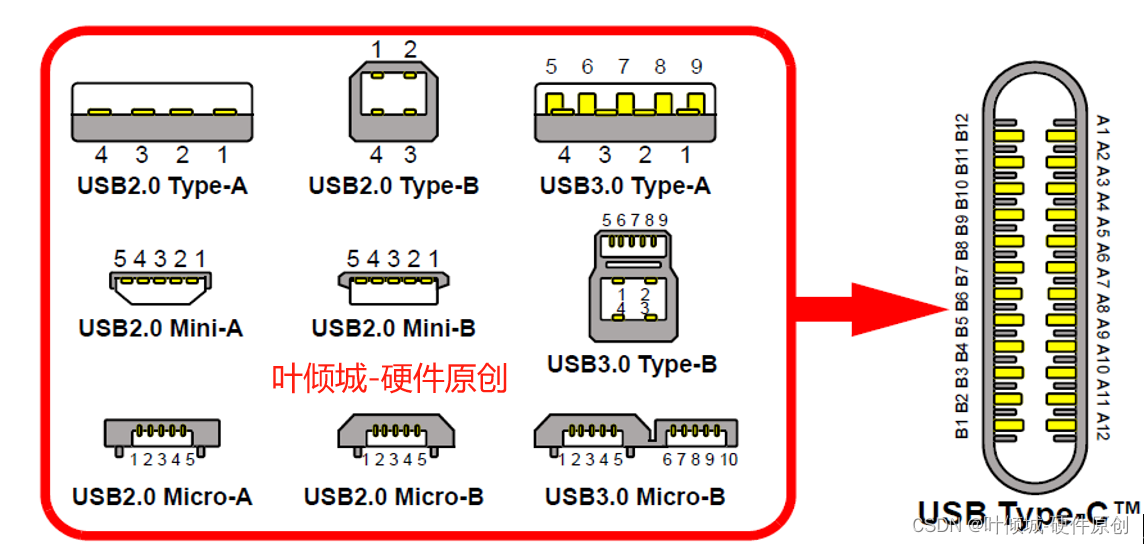

// USB 3.0 type-A管脚定义

USB 3.0 type-A管脚定义

引脚	A管脚定义	线缆颜色	描述
1	VBUS	红色	5V供电
2	D-	白色	2.0数据差分对
3	D+	绿色
4	GND	黑色	电源地
5	StdA_SSRX-	蓝色	3.0高速数据差分对
6	StdA_SSRX+	黄色
7	GND_DRAIN	N/A	信号地 用于降低噪声干扰
8	StdA_SSTX-	紫色	3.0高速数据差分对
9	StdA_SSTX+	橙色

// type-C管脚定义

功能	引脚	描述
USB3	A2,A3,B2,B3,A10,A11,B10,B11	USB3数据传输
USB2.0	A6/B6(D+),A7/B7(D-)	USB2.0数据传输
配置	CC1,CC2	配置功能接口，插拔检测，供电协议信息传输，Vconn功能
辅助信号	SBU1,SBU2	辅助信号
供电	VBus,Vconn,GND	供电

2、（创惟）GL3523-S  ;  USB3.2 GEN1一拖四 （★）

Genesys GL3523是一款4端口、低功耗、可配置的集线器控制器。

它符合USB 3.1规范。GL3523集成Genesys Logic自主研发的USB 3.1 Gen 1超高速发射器/接收器物理层(PHY)和USB 2.0高速PHY。

它支持Super Speed、Hi-Speed和全速USB连接，并完全向后兼容所有USB 2.0和USB 1.1主机。

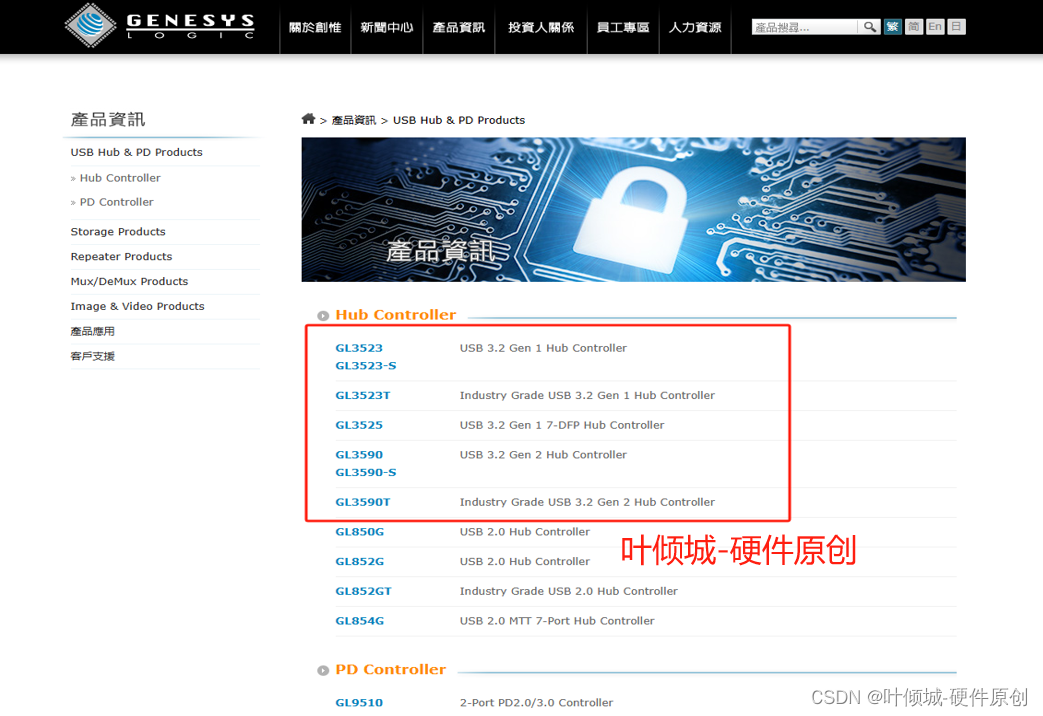

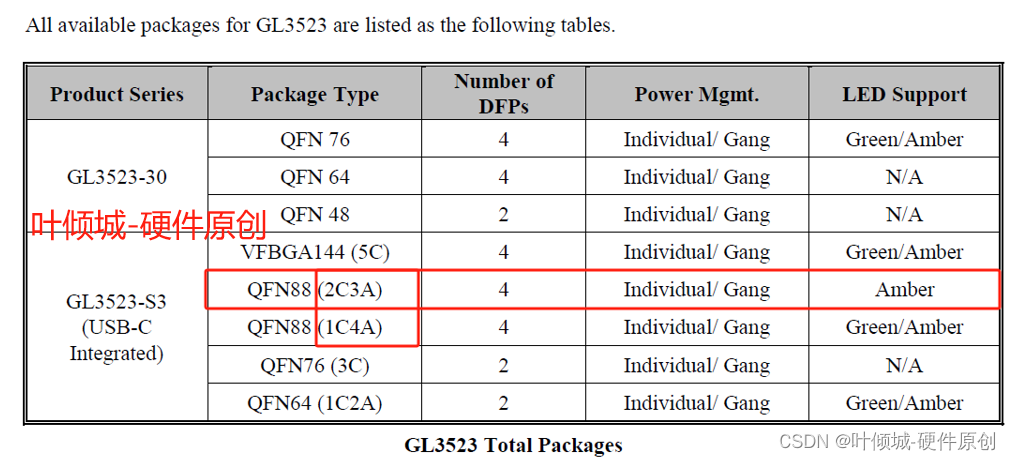

GL3523 family

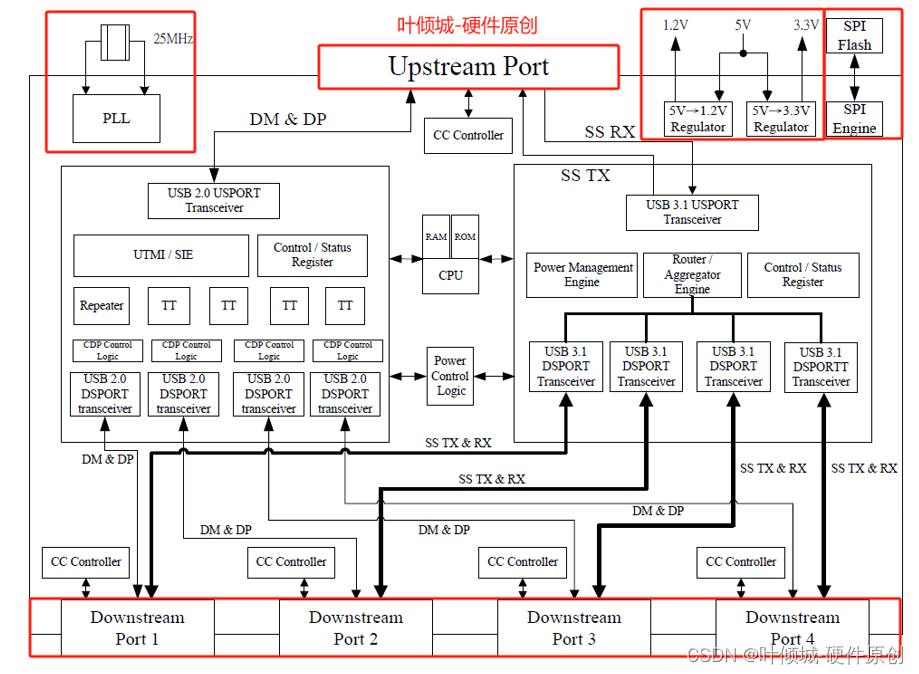

2.1、结构及功能框图

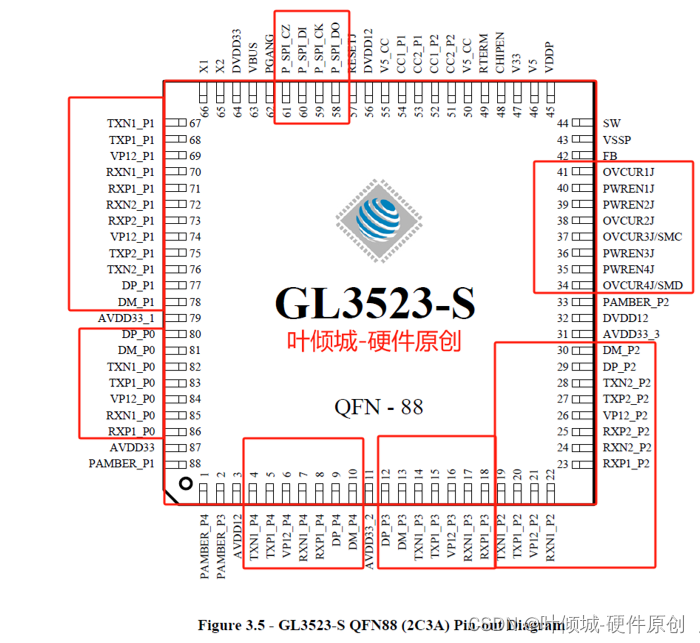

2.2、管脚定义(GL3523-S-QFN88  2C3A)

2.2.1、Power & Switching Regulator  (20 + 4 = 24 PIN)

管脚名	描述
VP12_P0～4/AVDD12	模拟1.2V
AVDD12	数字1.2V
DVDD33	数字3.3V
AVDD33	模拟3.3V
VBUS	有效输入的VBUS检测引脚
V33	5V至3.3V稳压器Vout和3.3输入
V5	5V电源输入。如果使用外部3.3V稳压器，应连接到V33
V5_CC	CC的5V电源输入。它必须提供5V来使用CC功能。

管脚符号	管脚号	类型	Switching regulator(5V to 1.2V)
FB	42	A	Feedback sense, output 1.2V
SW	44	A	Internal switches output. Connect this pin to the output inductor
VDDP	45	P	Dedicated 5V power input for embedded switching regulator
VSSP	43	P	Dedicated Ground for embedded switching regulator

2.2.2、USB Interface（38 PIN）

USB 2.0 &  USB 3.1收发器

2.2.3、Type-C Interface（4 PIN  注意P1 & P2）

2.2.4、Hub Interface (13 PIN)

管脚符号	管脚号	类型	描述
PAMBER_ P1～4	88,33, 2,1	B	Amber LED indicator for DSPORT1～4
PWREN 1～4J	40,39, 36,35	B	Active low. Power enable output for DSPORT1~4 PWREN1# is the only power-enable output for GANG mode.
OVCUR 1～4J	41,38, 37,34	I (pd)	Active low. Over current indicator for DSPORT1~4 The OVCUR pin of DFP1 will be the only over-current flag for GANG mode. ●In reset state : OVCUR3J will be SMC, OVCUR4J will be SMD ●SMBUS function is only available in VFBGA144 and QFN88
PGANG	62	I	Default put in input mode after power-on reset. Individual/gang mode is strapped during this period.

2.2.5、Clock and Reset Interface (4 PIN)

管脚符号	管脚号	类型	描述
X1	66	I	Crystal / OSC clock input
X2	65	O	Crystal clock output.
RESETJ	57	I	Active low. External reset input, default pull high 10KΩ. When RESET# = low, whole chip is reset to the initial state. 低有效。外部复位输入，默认拉高10KΩ。 当RESET#=低，整个芯片复位到初始状态。
CHIPEN	48	I (pu)	0: Disable whole chip and keep hub in lowest power state (standby mode) 1: Normal state 0:禁用整个芯片并保持集线器处于最低功率状态(待机模式) 1:正常状态

2.2.6、SPI Interface  (4 PIN)

2.2.7、Miscellaneous Interface (1 PIN)

管脚符号	管脚号	类型	描述
RTERM	49	A (analog)	A 20Kohm resister must be connected between RTERM and Ground RTERM和地之间必须连接20Kohm电阻

24+38+4+13+4+4+1=88 PIN

2.3、GL3523-S设计注意事项

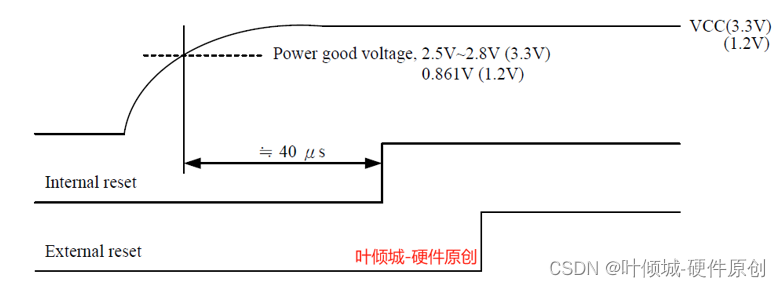

2.3.1、RESET Setting

2.3.2、PGANG Setting

2.3.3、CHIPENABLE

2.3.4、PWREN1～4J

3、限流 Power Distribution Switch

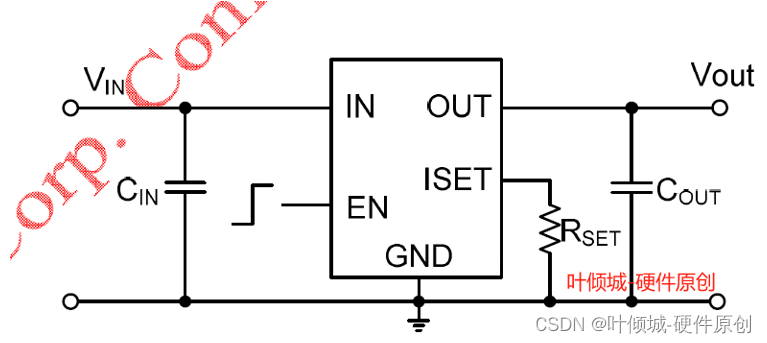

3.1、矽力杰  SY6280

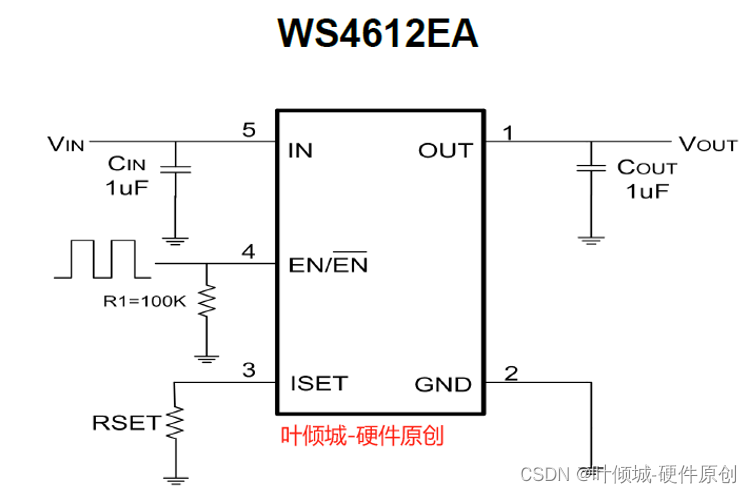

3.2、韦尔Will-WS4612E

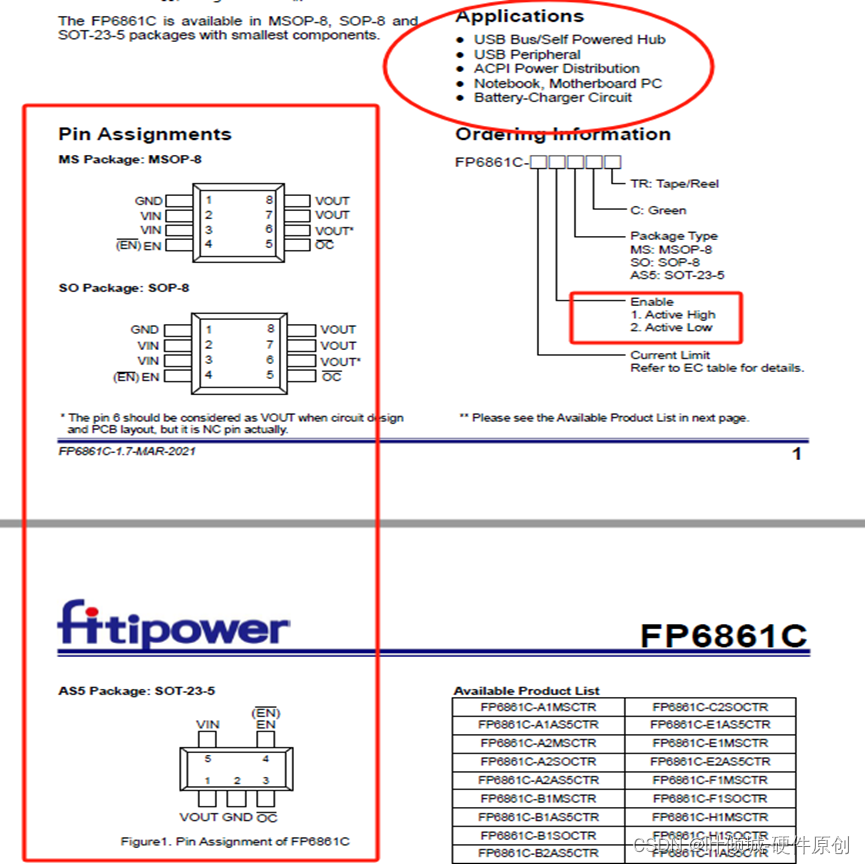

3.3、天钰-Fitipower    FP6861C

4、硬件电路设计注意事项

5、硬件实战

5.1、GL3523-S-QFN88硬件实战

5.2、GL3510-QFN64硬件实战

5.3、RTS5411硬件实战

6、USB layout设计要求

6.1、布局要求

1、USB接口靠近板边放置，避开其他高速信号

2、ESD保护器件和Common mode choke（共模电感、共模扼流圈）应该尽可能的靠近USB接口放置。

3、USB转换芯片与USB连接器应该尽可能的靠近，以减少走线的长度。其晶振不可放置过远，2个防漂移电容放晶振旁边。

4、用于去耦和消除高频噪声干扰的磁珠和去耦电容应该尽可能的靠近USB连接器放置。

5、USB电压稳压器尽可能靠近连接器放置。

6.2、布线要求

1、USB差分阻抗控制：USB2.0/USB3.0——90Ω（±10%），对内等长误差2mil。

2、USB差分信号尽量以完整的地平面为参考平面；

3、USB差分信号与其他时钟、高速信号保持至少5W以上间距。

4、USB电源线尽量粗，最好采用铺铜处理，USB2.0为0.5A，USB3.0为1A。并且机壳地与板内地的短接电感两端采用铺铜处理。

详细内容参考视频讲解
