S5-FPGA-K7板级电源硬件实战

视频链接

FPGA-K7板级电源硬件实战01_哔哩哔哩_bilibili

FPGA-K7板级电源硬件实战

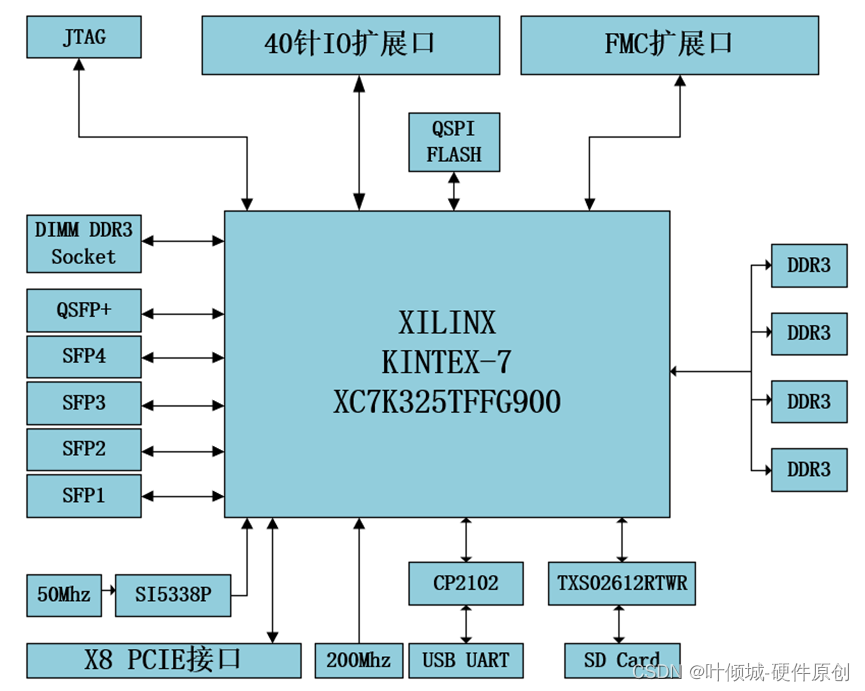

1. 基于K7 板级的系统框图

2、基于K7 板级的电源设计细则

2.1、K7 FPGA功耗评估

KINTEX-7 FPGA电源有数字电源VCCINT, VCCBRAM, VCCAUX, VCCAUX_IO ，VCCO和模拟电源VMGTAVCC ,VMGTAVTT, VMGTVCCAUX。

2.1.1、K7数字电源及时序（参考实战S1-FPGA板级实战导学）

Kintex7 FPGA系统数字电源电压大小：

VCCINT为FPGA内核供电引脚，需接1.0V；

VCCBRAM,为FPGA Block RAM的供电引脚；接1.0V；

VCCAUX为FPGA辅助供电引脚, 接1.8V；

VCCAUX_IO（IO辅助电压。推荐工作电压为1.8V/2V）；

VCCO为FPGA的各个BANK的电压，包含BANK0,BANK12~18, BANK32~34；

2.1.2、K7模拟电源及时序

Kintex7 FPGA系统模拟电源电压大小：

VMGTAVCC为GTP收发器的供电电压，接1.0V；

VMGTAVTT为GTP收发器的端接电压，接1.2V；

MGTAVCCAUX为GTP收发器的供电电压的辅助电压，接1.8V；

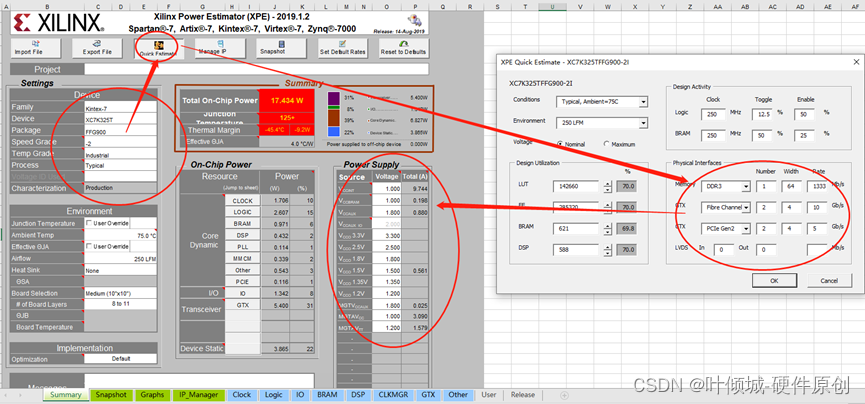

2.1.3、K7 FPGA功耗评估（XPE）

《7_Series_XPE_2019_1_2》     excel算法

2.2、其余元器件功耗评估

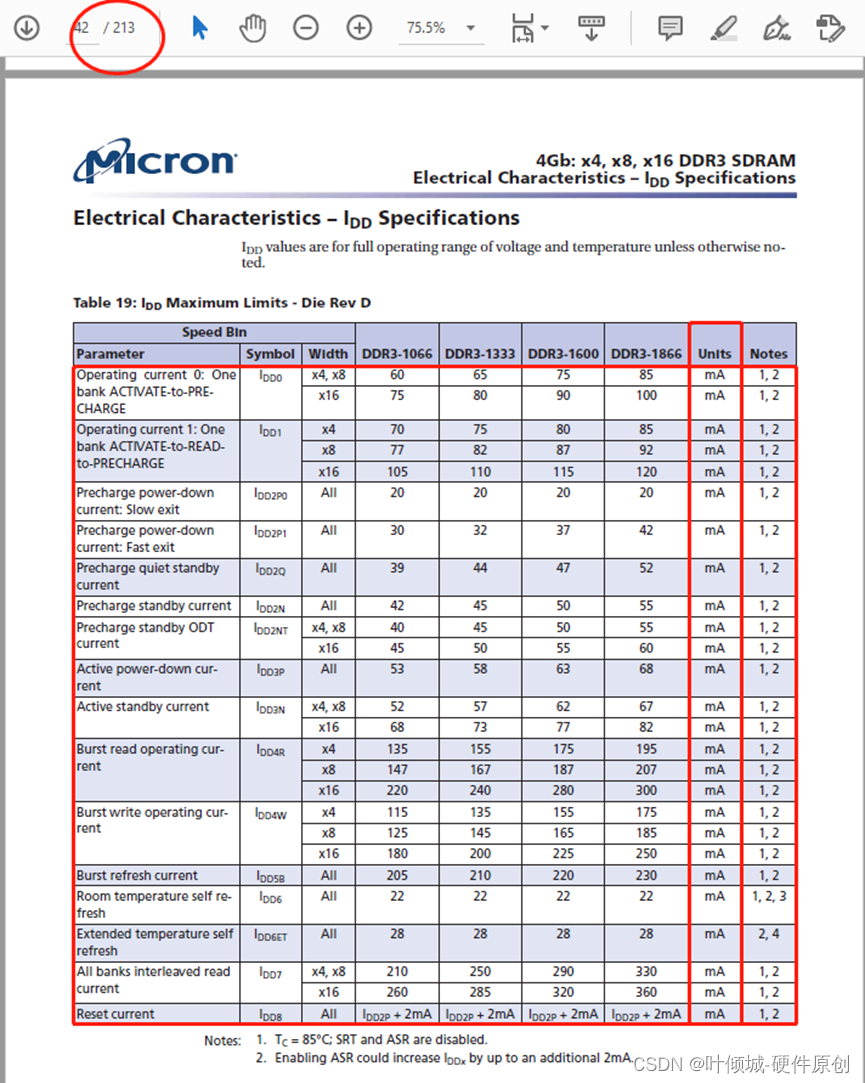

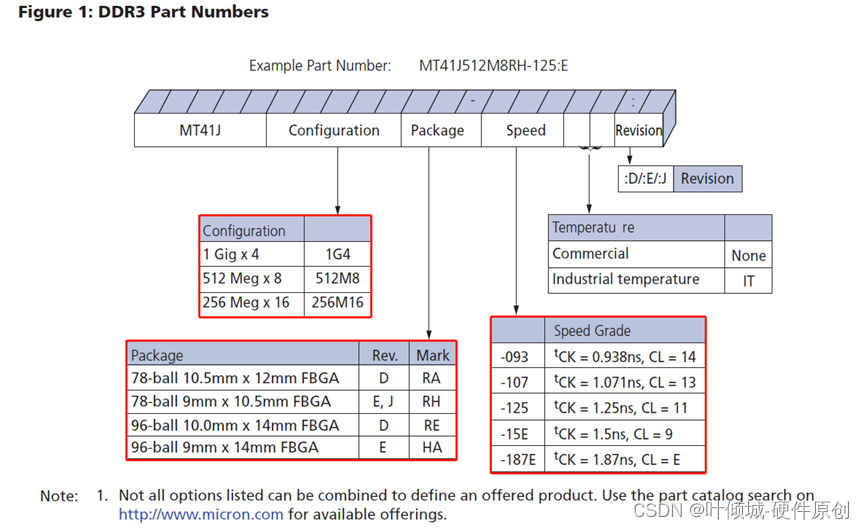

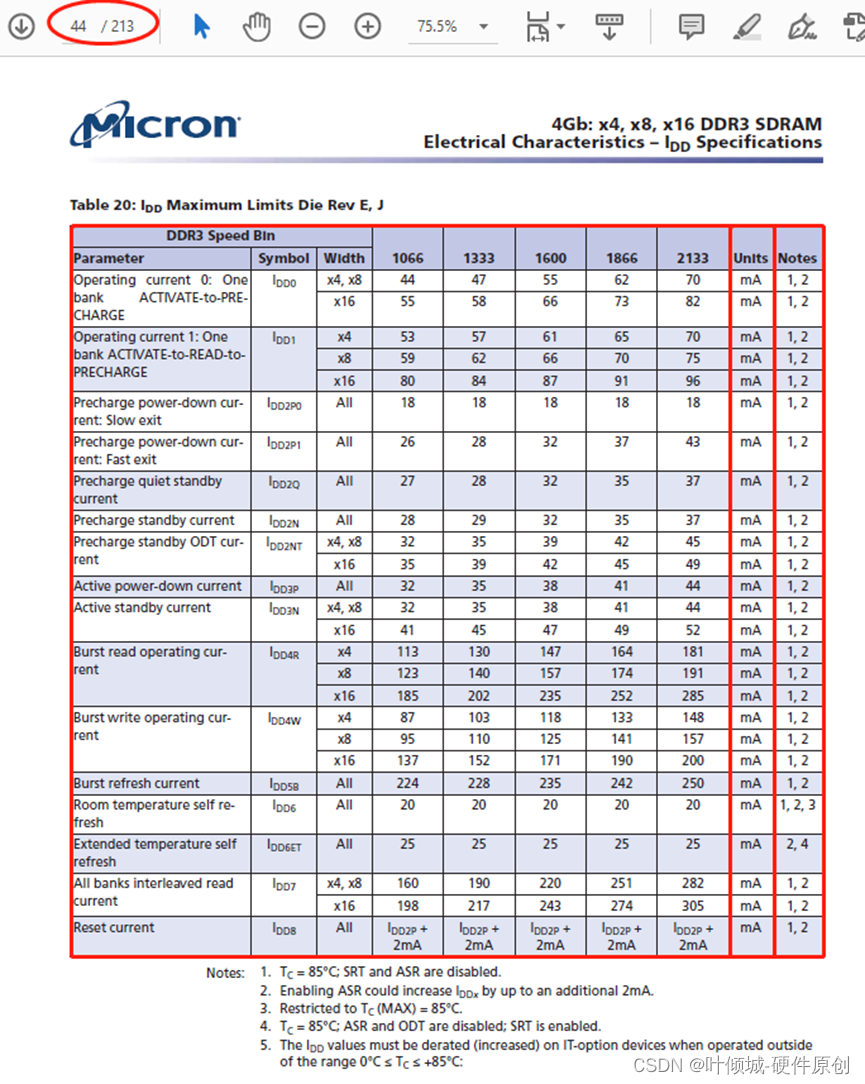

2.2.1、DDR3 - MT41J256M16

2.2.2、Spi flash -N25Q128

2.2.3、时钟差分-SIT9102

2.2.4、时钟buffer -SI5338

2.2.5、SODIMM内存条接口

2.2.6、USB转串口-CP2102

2.2.7、温度传感器-LM75

2.2.8、SFP光纤接口

2.2.9、QSFP+光纤接口

2.2.10、pcie金手指

2.2.11、SD卡槽

2.2.12、LED灯

2.2.13、FMC连接器

2.2.14、风扇

2.3.15、40针扩展接口（注意电平匹配）

2.3、各电源功能分配明细表

电源	功能	电流
+12V	风扇
+1.0V	FPGA 的内核电压
+3.3V	FPGA Bank0,Bank14，Bank15，QSIP FLASH, Clock 晶振, SD卡，SFP光模块
+1.8V	FPGA 辅助电压
+1.5V	DDR3, SODIMM，FPGA Bank33,Bank34，Bank35
VADJ(+2.5V)	FPGA Bank12, Bank13, FMC
MGTAVCC(+1.0V)	FPGA Bank115, Bank116, Bank117,Bank118
MGTAVTT(+1.2V)	FPGA Bank115, Bank116, Bank117,Bank118
MGT_1.8V (+1.8V)	FPGA GTX 辅助电压
DDR-VTT & VREF	DDR和DIMM条的端接和参考电压

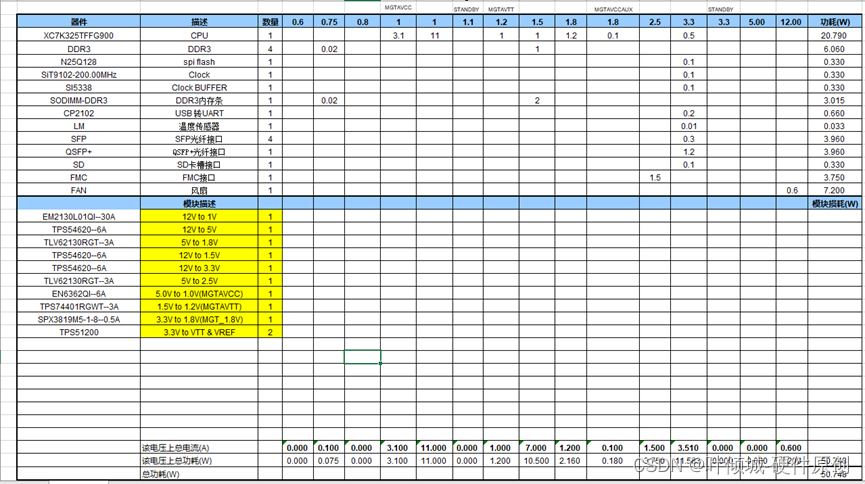

2.4、板级总功耗评估表(excel)

SUMPRODUCT函数

SUMPRODUCT函数是在给定的几组数组中，将数组间对应的元素相乘，并返回乘积之和。语法形式为SUMPRODUCT([array1], [array2], [array3], ...)。

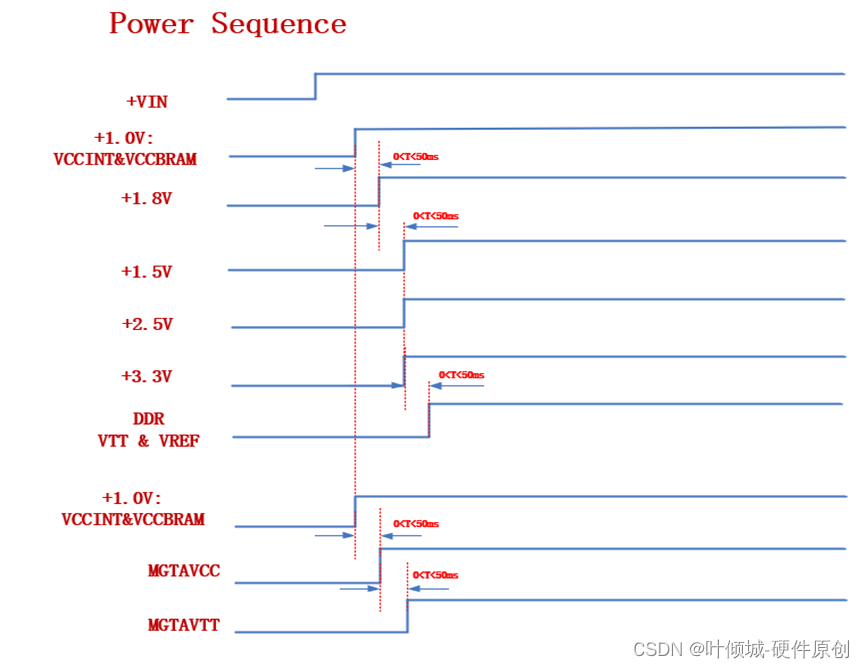

2.5、电源时序图   （★）

2.6、电源树 （★）

2.7、电源参考总方案

3、K7板级电源设计注意事项（★）

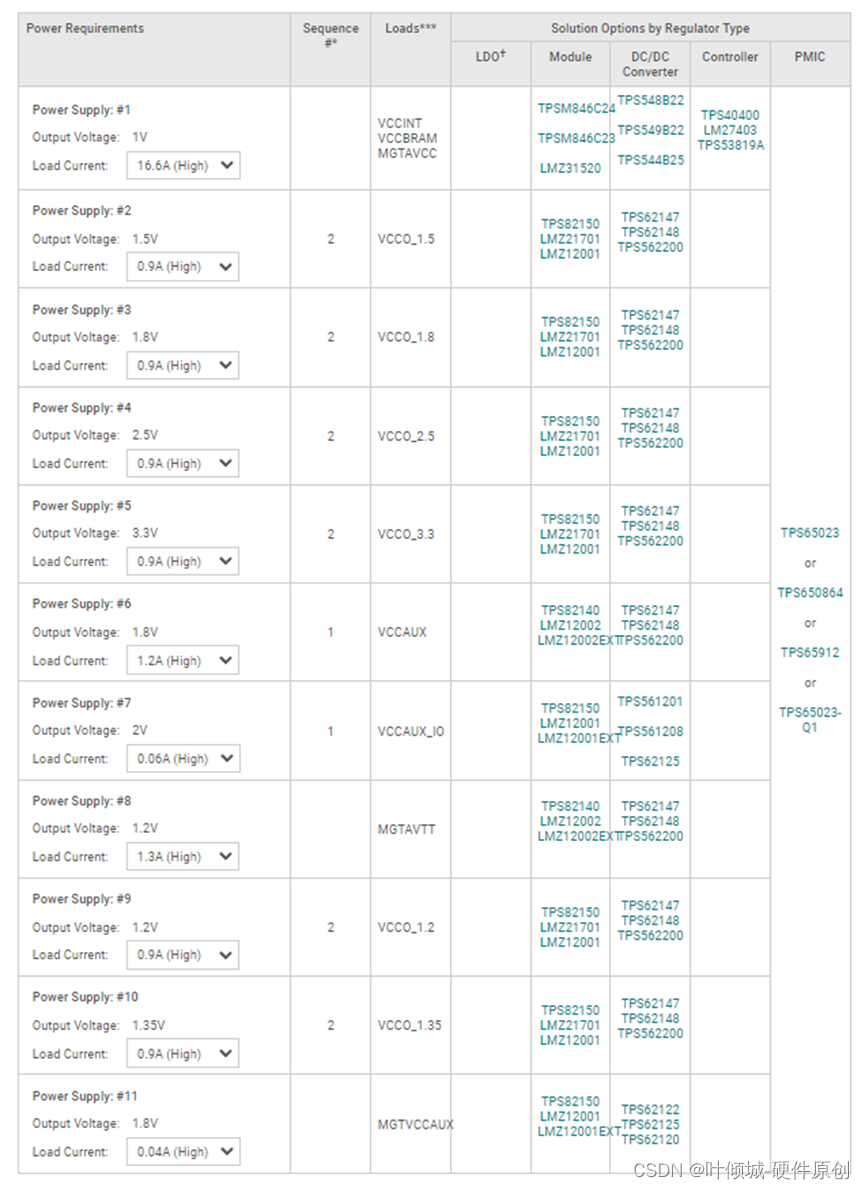

3.1、各电源电压对应的电流及时序

3.2、FPGA电容取值

4、基于K7 板级的电源实战

4.1、电源入口

4.2、电源方案

4.3、电源实战图

详细内容参考视频讲解
