使用KY008红外激光传感器进行距离测量

KY008红外激光传感器是一种常用于测距的传感器，可以通过测量红外激光的反射时间来计算距离。在本项目中，我们将使用Arduino和KY008传感器来构建一个简单的距离测量装置，并通过简单的代码将测量结果显示在串行监视器上。接下来，我们将详细介绍KY008传感器的原理和工作方式，然后编写Arduino代码来实现距离测量功能。

硬件准备

要完成这个项目，你需要准备以下硬件：

- Arduino板
- KY008红外激光传感器模块
- 杜邦线

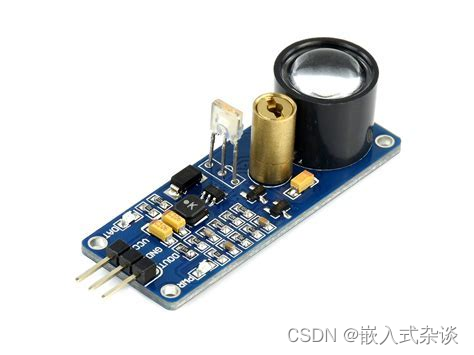

KY008传感器原理

KY008传感器利用红外激光发射和接收的原理来测量距离。它包含一个红外激光发射器和一个接收器。当激光照射在目标上并反射回来时，接收器将接收到反射的红外信号。通过测量发射和接收之间的时间差，我们可以计算出目标物体与传感器之间的距离。

连接电路

将KY008传感器模块连接到Arduino板上。根据传感器模块的引脚定义，将其连接到Arduino的数字输入引脚。

| KY008传感器引脚 | Arduino引脚 |
|----------------|-------------|
| VCC            | 5V          |
| GND            | GND         |
| OUT            | 数字引脚（如D2）|

Arduino代码

接下来，编写Arduino代码来控制KY008传感器并读取距离测量结果。我们将使用Arduino的`pulseIn`函数来测量红外激光信号的返回时间，并将其转换为距离值。

```arduino
#define IR_PIN 2 // 将OUT引脚连接到Arduino的数字2引脚

void setup() {
  Serial.begin(9600); // 初始化串行通信
}

void loop() {
  int duration;
  float distance_cm;

  // 发射红外激光
  pinMode(IR_PIN, OUTPUT);
  digitalWrite(IR_PIN, LOW);
  delayMicroseconds(2);
  digitalWrite(IR_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(IR_PIN, LOW);

  // 接收反射红外信号并测量时间
  pinMode(IR_PIN, INPUT);
  duration = pulseIn(IR_PIN, HIGH); // 计算信号返回时间

  // 将时间转换为距离（单位：厘米）
  distance_cm = duration / 29.1 / 2;
  Serial.print("距离(cm): ");
  Serial.println(distance_cm); // 在串行监视器上输出距离值
  delay(1000);
}
```

测试

将Arduino板与电脑连接，并上传以上代码。打开Arduino IDE的串行监视器，你将看到每隔一秒钟输出一次距离值，它显示传感器检测到目标物体的距离（单位：厘米）。

总结

通过这个项目，我们学习了如何使用KY008红外激光传感器进行距离测量，并将测量结果显示在Arduino串行监视器上。你可以进一步扩展这个项目，比如添加LCD显示屏、蜂鸣器报警功能等，以实现更多有趣的应用。
