基于安卓系统的智能家居控制系统

                                        实验流程

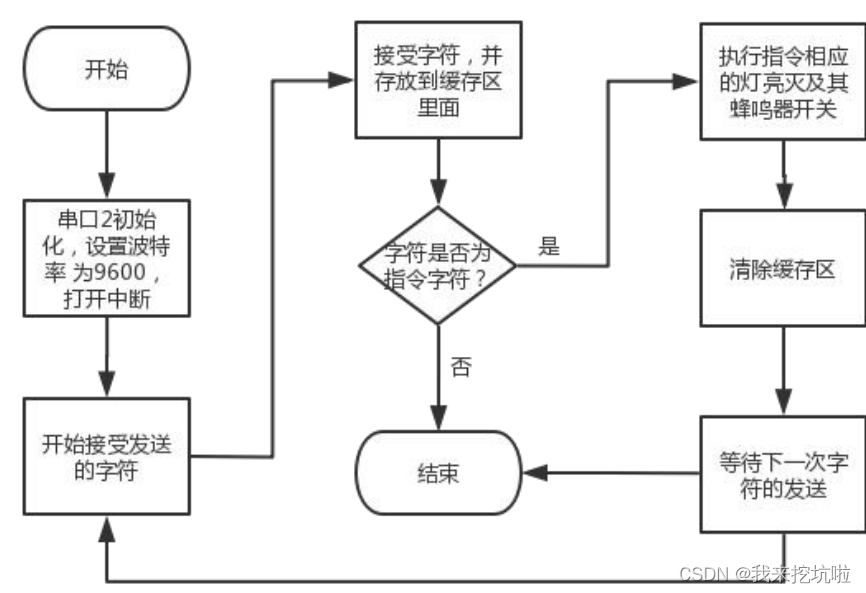

（一）实验流程图



（二）实验步骤

1.蓝牙配置

（1）所需材料

        USB 转 TTL 模块（下载器)、HC-05 蓝牙模块一对、串口调试助手。

（2）配置要求

        实现两个蓝牙模块的主从绑定。

（3）蓝牙模块与 USB 转 TTL 模块的连接方式

        RXD---------TXD

        TXD---------RXD

        vcc---------5V

        GND---------GND

（4）设置步骤

        进入 AT 指令模式，设置串口波特率 9600，无校验位，无停止位，修改蓝牙名称、密码，查询自身地址。

（5）操作实例

        ①用杜邦线连接好 USB 转 TTL 模块（下载器)与 HC-05 蓝牙模块；

        ②进入 AT 指令模式；

        ③将下载器与电脑连接,按住 HC-05 上的复位键，再接通电源﹐发现指示灯 缓慢闪灭,表示进入 AT 指令模式 ,并且打开串口助手。设置波特率 9600 ,数据 位 8 位，停止位 1 位，无校验位，无流控制。

（6）测试通讯

        发送:AT

        返回:OK

        设置蓝牙串口：（波特率 9600，无校验位，1 停止位）
