Jlink已经原生支持XVC了,山寨V9可用
官方文档:https://wiki.segger.com/J-Link_XVCD_Server
最近闲鱼入手了EBAZ4025,奈何Xilinx仿真器太贵,使用ESP32作为无线下载器使用,下载速度感人(有兴趣可以留言出详细教程),逛网站发现jlinkV9原生支持XVC,速度杠杠的。利用手中仿真器测试,发现可以正常运行(山寨仿真器比较久远,还升级了下固件)。
先晒一下图
vivado软件版本:2023.2.使用工程:EBAZ4205 第一个工程 用ZYNQ的PL资源点亮一个LED(完整图文) – 你好,FPGA(其中LED引脚换成w14)。
使用步骤:
1,安装最新版的jlink,发文章的版本为JLink_Windows_V794k_x86_64.exe,下载地址:SEGGER - The Embedded Experts - Downloads - J-Link / J-Trace 演示使用此版本。
2,确保jlink版本为V9 ,且固件版本为2021以上(jlink v9刷固件修改序列号来修复弹窗_jlinkv9 克隆-CSDN博客,旧jlink用此方法可用)。
3,将jlink和EBAZ4025连接,连接jlink到电脑,单板上电,

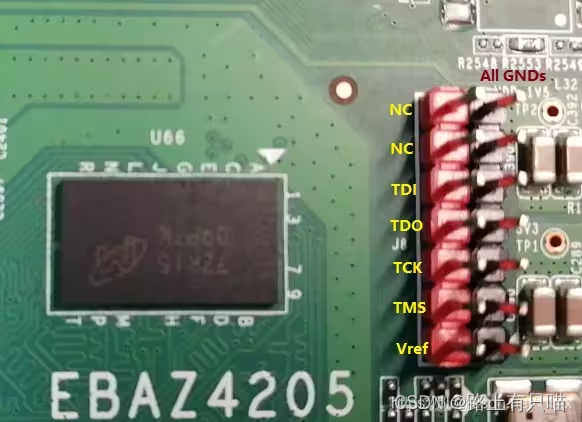

EBAZ4025线序

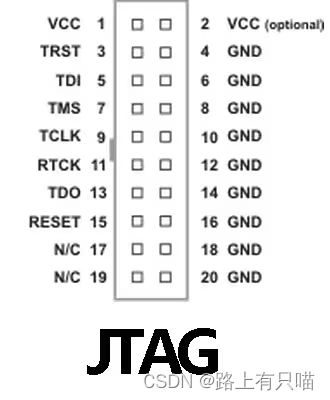

jlink线序
需要连接GND,TMS,TCK,TDO,TDI五根线。

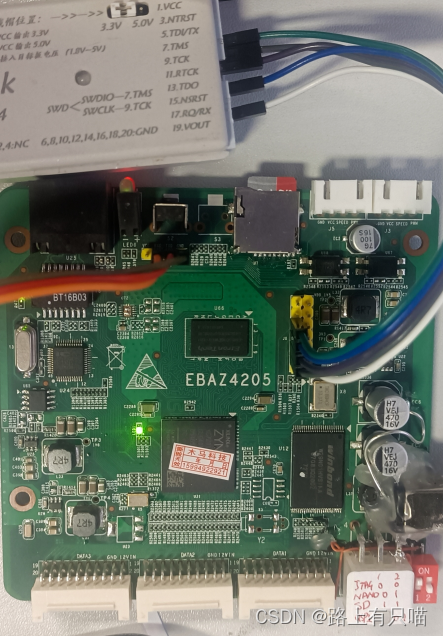

连接好图片

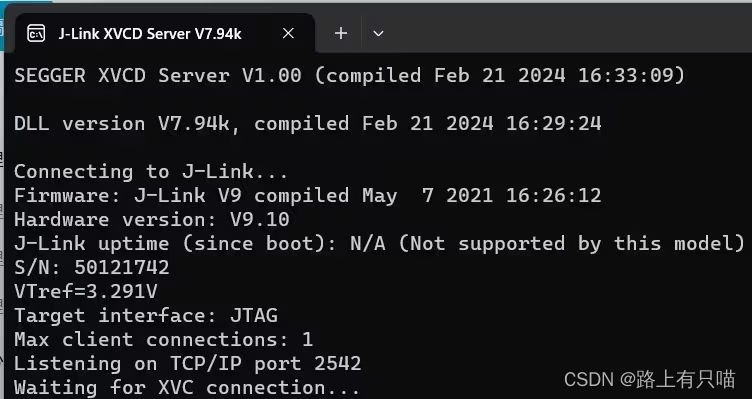

4,打开J-Link XVCD Server V7.94k,
XVCD Server
示例工程

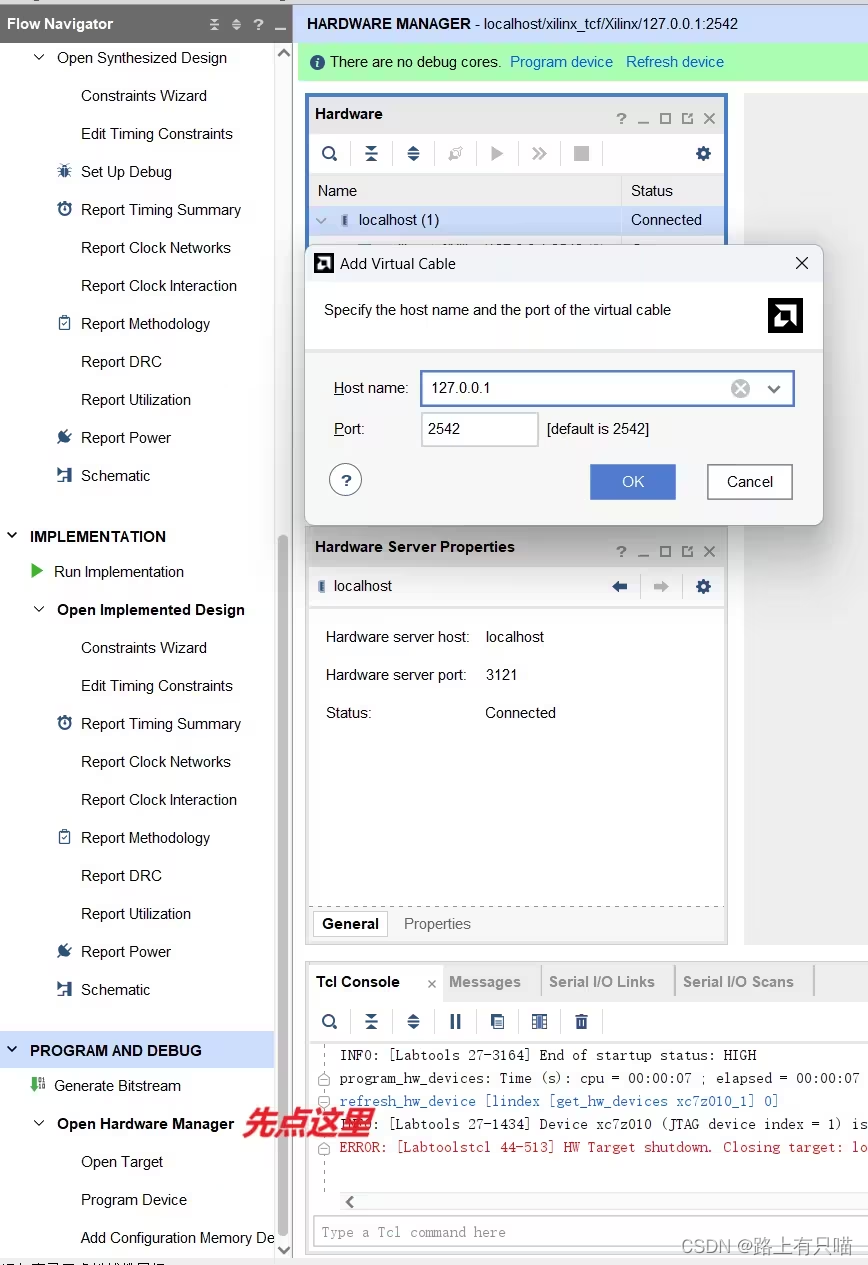

打开示例工程,打开硬件管理,按照上图添加设备。

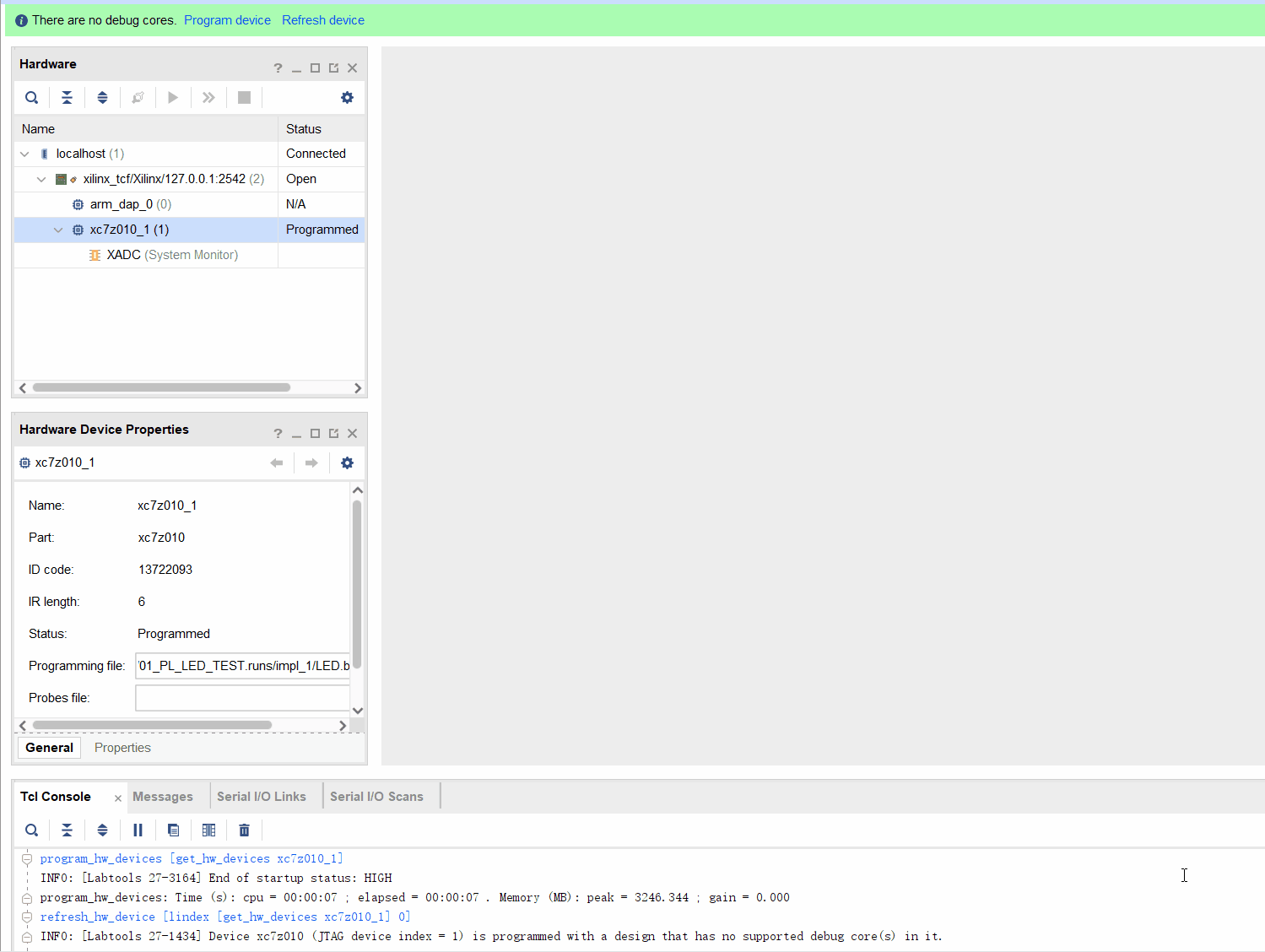

选择文件进行下载:
