EBAZ4025学习笔记03--petalinux-v2023.2 WSL安装调试记录

提示：petalinux-v2023.2安装调试记录，使用WSL2 Ubuntu22.04（本人做硬件，软件方面不太擅长，谨慎参考！！！）。官方文档AMD Adaptive Computing Documentation Portalhttps://docs.xilinx.com/r/en-US/ug1144-petalinux-tools-reference-guide/Overview

前言

使用Win11 WSL ubuntu22.04编译petalinux2023.2.

一、windows安装Ubuntu22.04请自行搜索教程进行安装。

参考：全网最详细搭建Win10+WSL2+Ubuntu-22.04LTS+CUDA+Xfce4+noVNC个人工作站_win0 wsl2 ubuntu22.04-CSDN博客https://blog.csdn.net/weixin_47145054/article/details/129865298

二、下载PetaLinux 工具 - 安装程序 -2023.2 Full Product Installation并安装

1.下载安装脚本

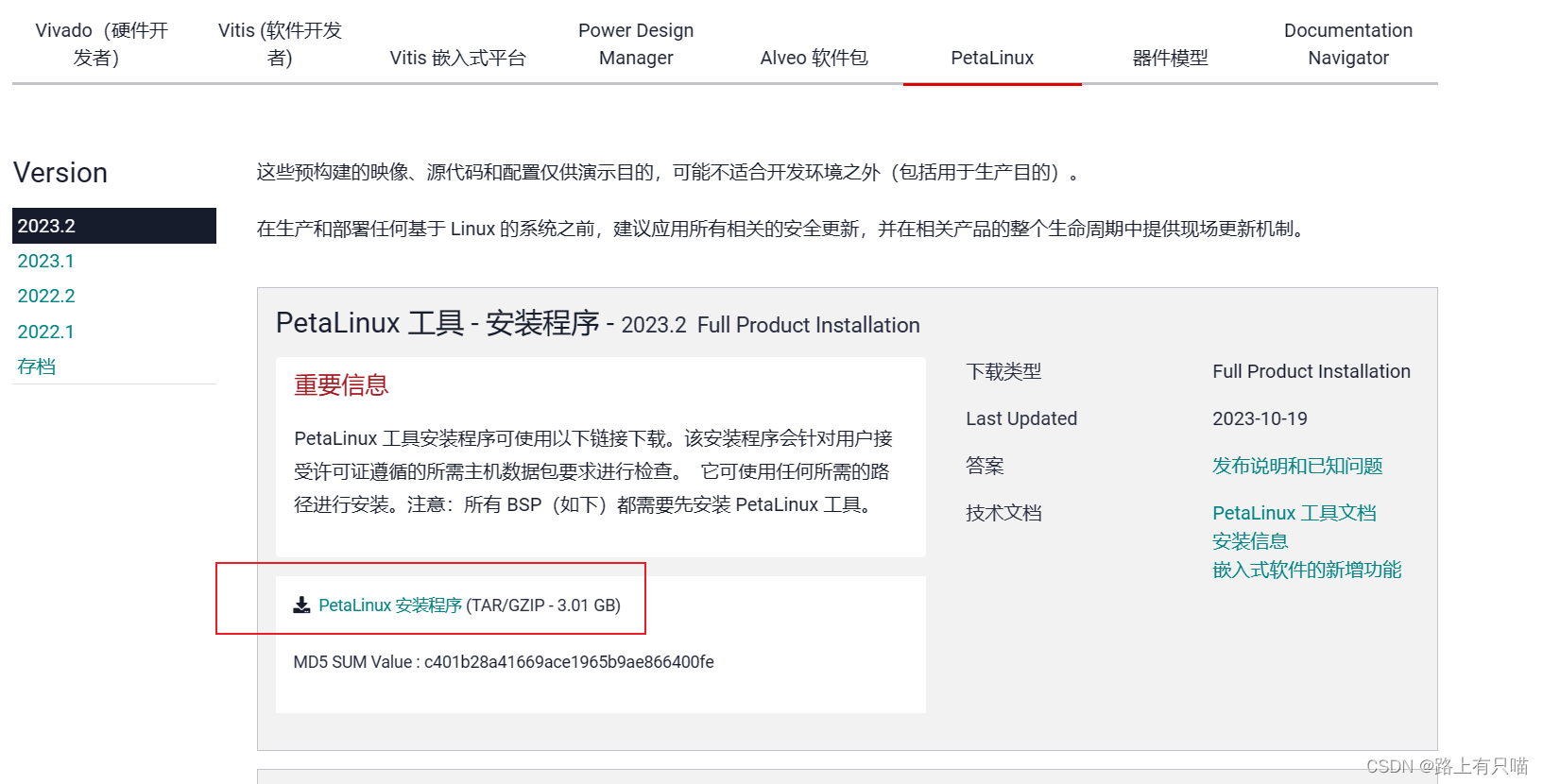

下载Vivado, Vitis, Vitis Embedded Platform, PetaLinux, Device modelshttps://china.xilinx.com/support/download/index.html/content/xilinx/zh/downloadNav/embedded-design-tools.html点击红色方框进行下载

2.安装过程

运行 PetaLinux 工具安装程序
在不选择任何选项的情况下，PetaLinux 工具即被安装到当前工作目录中。此外，您还可以指定安装路径。
例如：若要将 PetaLinux 工具安装在 /opt/pkg/petalinux/2023.2 中：

$ mkdir -p /opt/pkg/petalinux/2023.2
$ ./petalinux-v2023.2-10121855-installer.run /opt/pkg/petalinux/2023.2

注释1: 切勿将安装程序权限更改为 CHMOD 775，否则将产生 BitBake 错误。
这会将 PetaLinux 工具安装到 /opt/pkg/petalinux/2023.2 目录中。

注释2: 您无法将工具作为根用户安装。确保 /opt/pkg/petalinux 可写入。您可以在安装之后更改权限，以便使其在全局可读取可执行 (0755)。将工具安装到 /opt/pkg/petalinux 目录不是强制要求。您可以在具有 755 权限的任何所需位置安装。

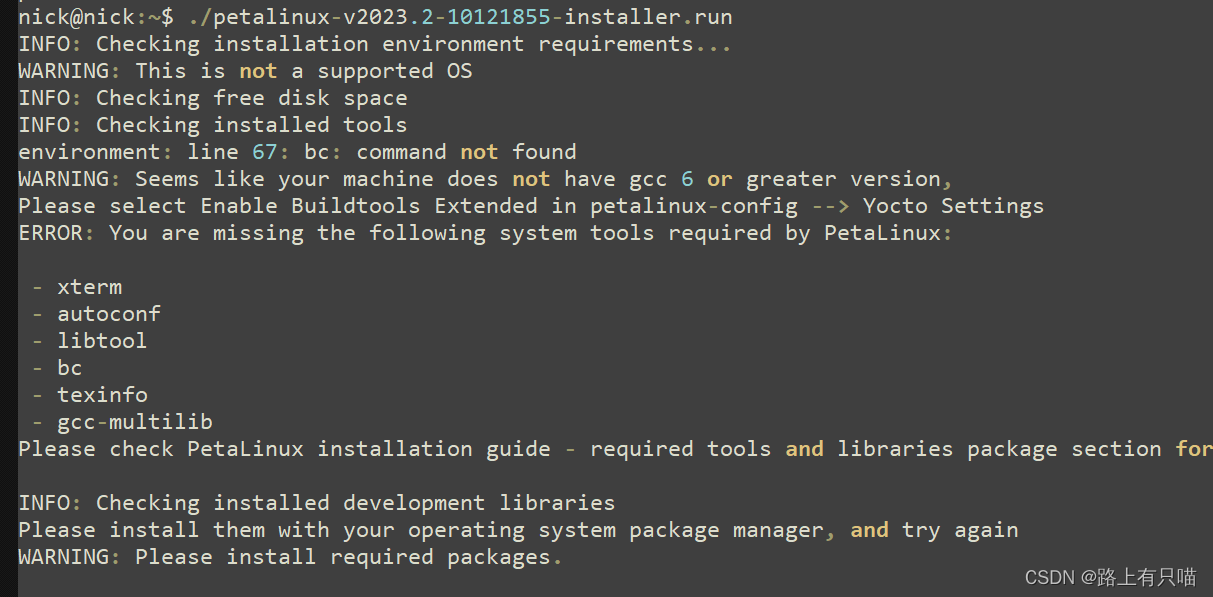

注释3：安装过程中可能会报下图错误，按照提示安装缺少的文件即可。

3.PetaLinux 工作环境建立

在安装之后，根据提供的 settings 脚本源，可自动完成剩余的建立。

1.直接运行设置脚本（其他路径自行修改）：

 source /opt/pkg/petalinux/2023.3/settings.sh

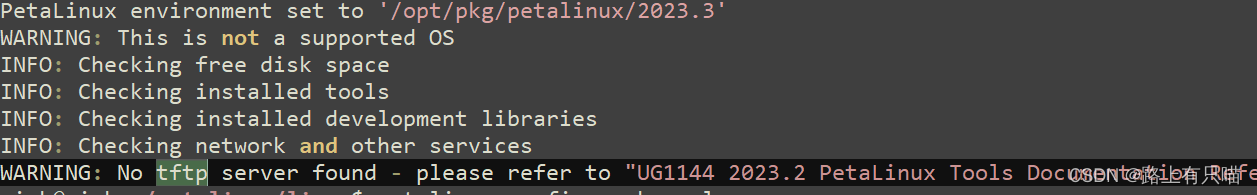

 出现下图TFTP错误可忽略，需要使用TFTP请自行安装。

 2，验证是否安装成功

echo $PETALINUX

echo $PETALINUX

 如下图输入安装的Petalinux路径，即安装成功。

 3.设计流程简介

1.创建新的 PetaLinux 工程

1. 更改至您要在其中创建 PetaLinux 工程的目录。例如，如果您要在 /home/user 下创建工程：

$ cd ~

2. 在命令控制台上运行 petalinux-create 命令：

petalinux-create --type project --template <PLATFORM> --name linux
cd linux

 进入到新建的工程目录，接下来配置工程

3.使用提供的ebit_z7010_top_wrapper.xsa文件，复制到当前目录，运行

petalinux-config --get-hw-description

 弹出petalinux 工程配置窗口，保持默认后退出。

三、构建 PetaLinux 系统镜像的步骤

1. 更改至您的 PetaLinux 工程目录中。

$ cd ~/linux

2. 运行 petalinux-build，构建系统镜像：

$ petalinux-build

 3. 编译进展在控制台上显示。等待编译完成。

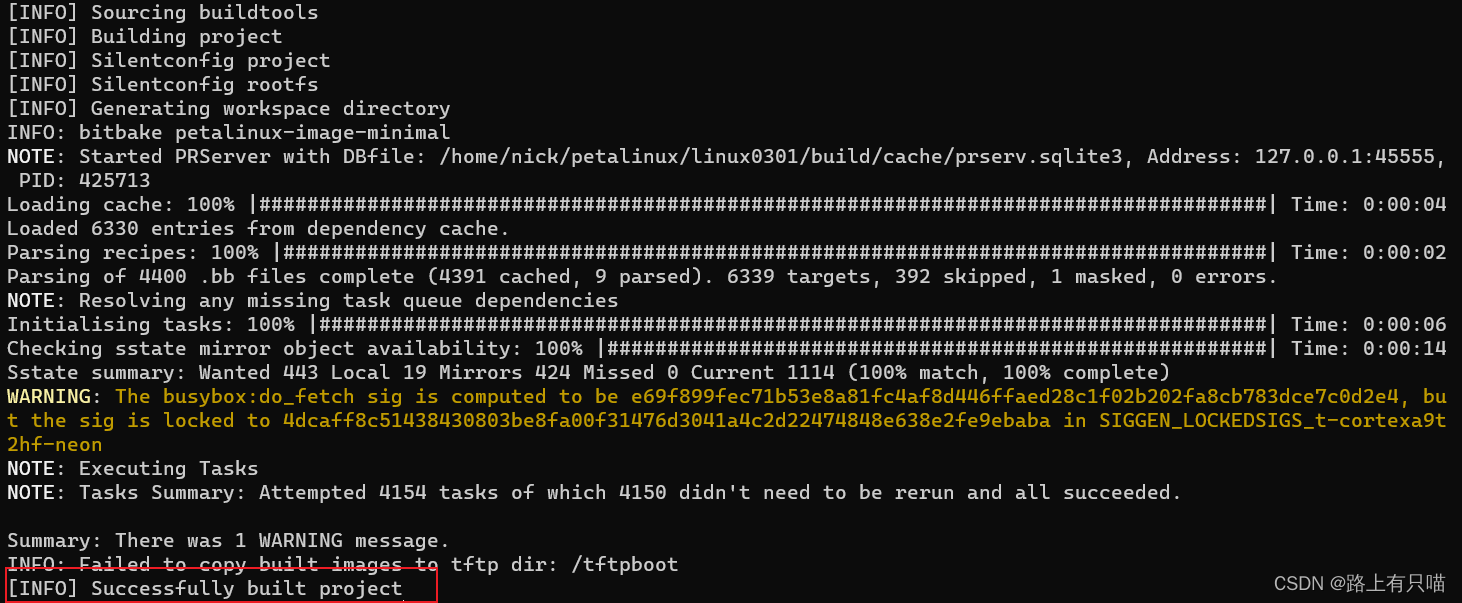

下图表示编译完成

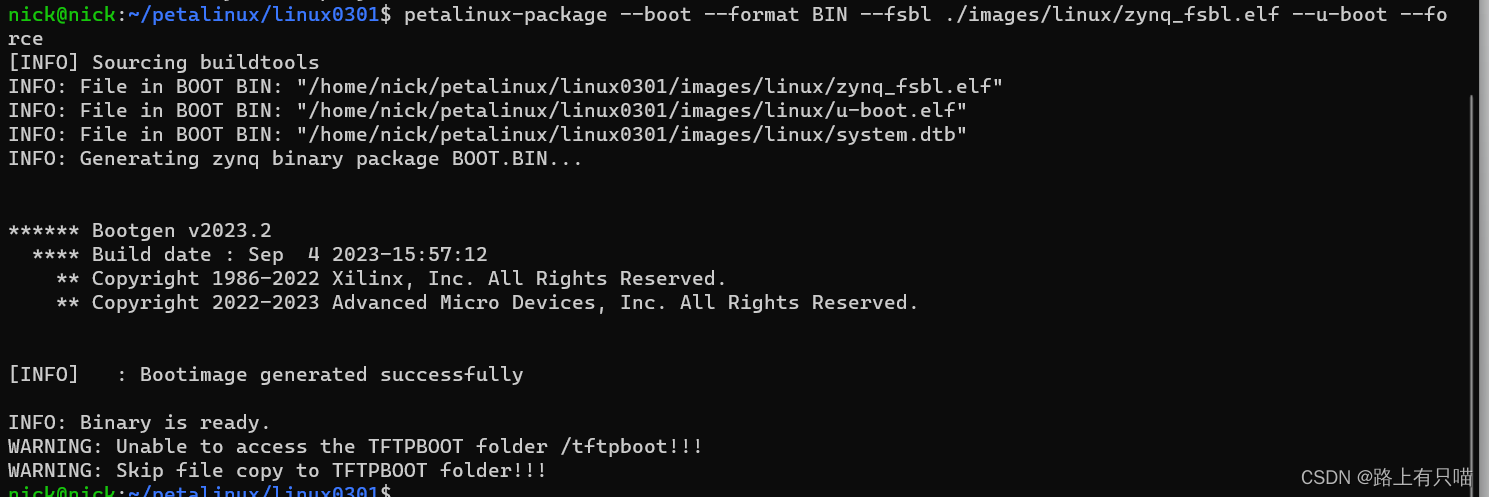

 4，生成BOOT.bin文件

petalinux-package --boot --format BIN --fsbl ./images/linux/zynq_fsbl.elf --u-boot --force

运行成功后准备SD卡写入测试启动。

四、利用 SD 卡在硬件上启动 PetaLinux 镜像

1. 将 SD 卡安装到主机上。
2. 将以下文件从~/linux\images\linux 复制到 SD 卡中 FAT32 格式的第一分区根目录中：
BOOT.bin，boot.scr，uImage，system.dtb，提供的uEnt.txt文件（由于设备树自动设置，默认设置无法启动，强制从SD卡启动文件系统）。uEnt.txt文件的内容：

bootargs=console=ttyPS0,115200 root=/dev/mmcblk0p2 rw earlyprintk rootfstype=ext4 rootwait devtmpfs.mount=1 uio_pdrv_genirq.of_id="generic-uio" clk_ignore_unused

3. 将rootfs.tar.gz文件写入到SD卡的EXT4分区。
4. 将电路板上的串行端口连接到您的电脑。打开工作站上的控制台，并启动首选串口助手，该控制台的波特率设置为 115200。
5. 关闭电路板的电源。
6. 将电路板启动模式设定为 SD 启动。请参阅电路板文件，了解详细信息。

启动后输入用户名root，会提示输入密码，输入密码后进入系统。
