💥1 概述

清华大学的《信号与系统》课程通常涉及电力系统的同步相量计算。在电力系统中，同步相量是一个非常重要的概念，它用于描述电力系统中各个部件之间的关系和运行状态。在电力系统中，同步相量通常通过计算发电机转子角速度和电网频率来确定。

在进行同步相量计算时，可以借助不同的信号处理方法，如FFT（快速傅里叶变换）、谐波分析和小波变换等。这些方法可以用于信号的频域分析，从而帮助理解电力系统中不同信号的特性和相互关系。

在电力系统中，FFT通常用于对信号进行频谱分析，谐波分析用于检测电力系统中的谐波成分，而小波变换则可以用于时频域分析，帮助理解信号在时间和频率上的变化规律。

综合使用这些方法，可以更好地理解电力系统中的信号特性，进而进行同步相量计算和系统分析。希望这些信息能帮助到你对清华大学《信号与系统》课程中电力系统同步相量计算的理解。

同步相量是利用以标准时间信号为基准进行采样的过程中所得到的相量。通过对采样数据进行计算，同步相量测量信息包含每个测量值的幅值、相角以及相应的时间标签。数据采集与监视控制系统（SCADA）是一种以计算机为核心的电力自动化监控系统，广泛应用于电力、冶金、石油、化工等领域。在电力系统监视中，SCADA系统的应用非常广泛且技术相对成熟。

新一代电力系统通过广域测量系统，以同步相量测量技术为基础来检测和控制系统的状态。同步相量测量技术的关键在于相量估计算法的设计，算法的精度将直接影响到其应用效果。本次大作业旨在运用信号与系统课程所学知识，对给定的电压信号进行频谱分析，并设计算法计算信号的同步向量。主要包括两个部分：幅值计算和相位计算。

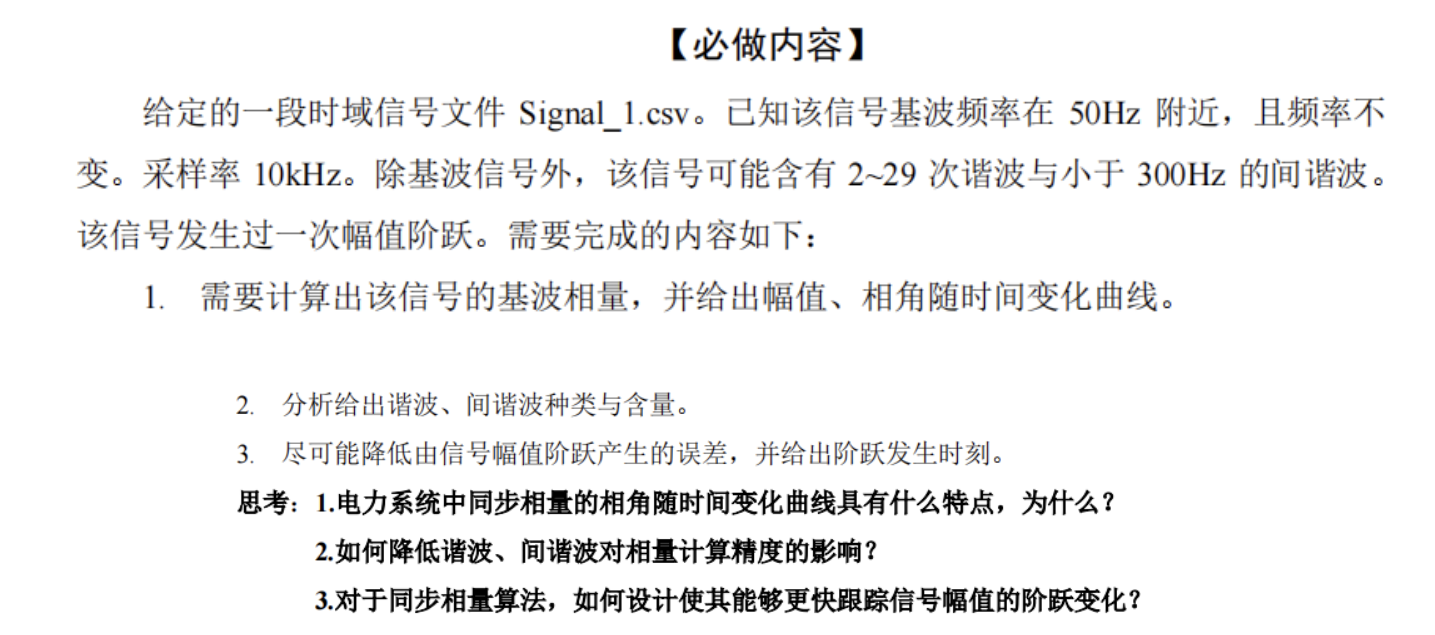

1.1 必做内容

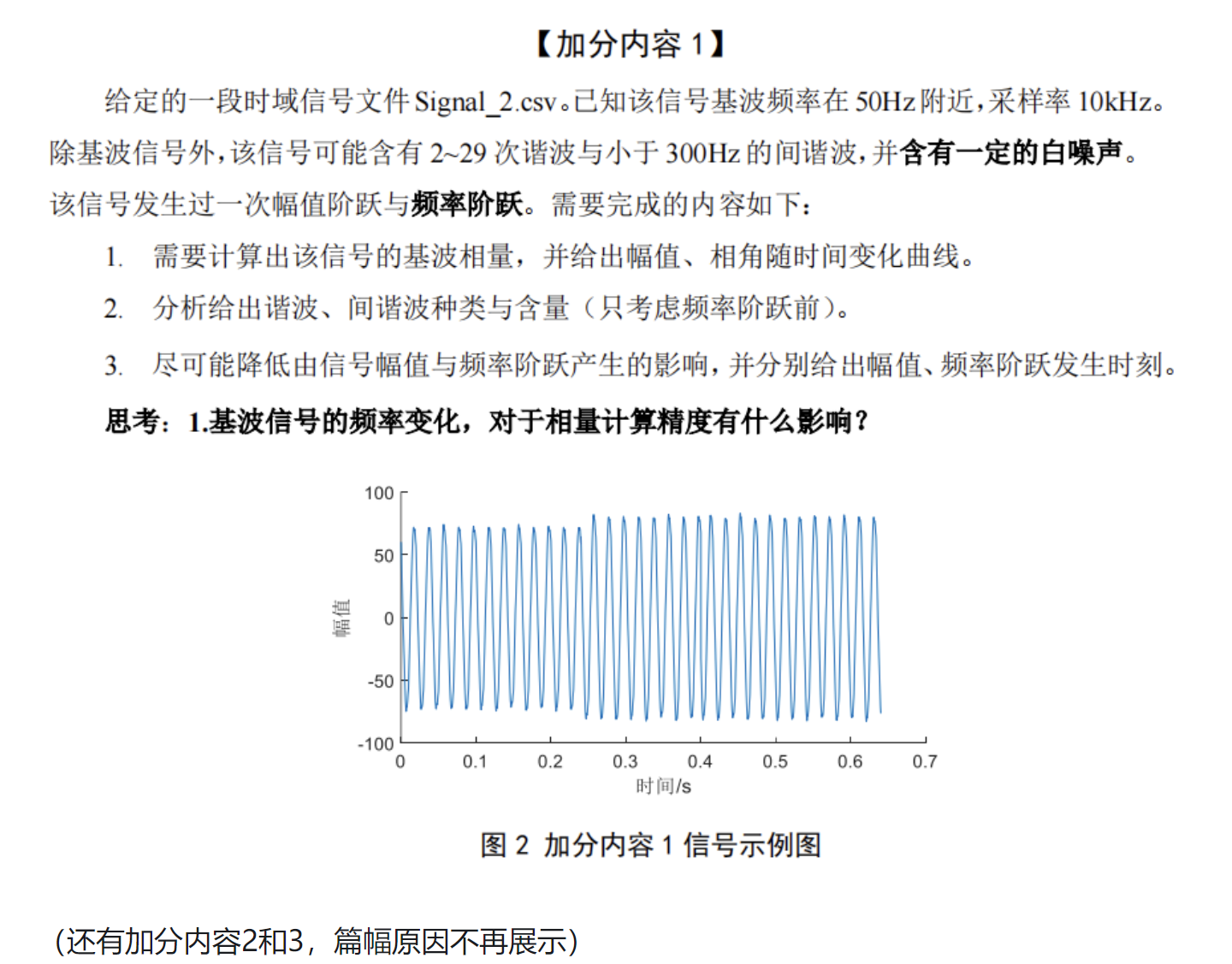

1.2 加分内容

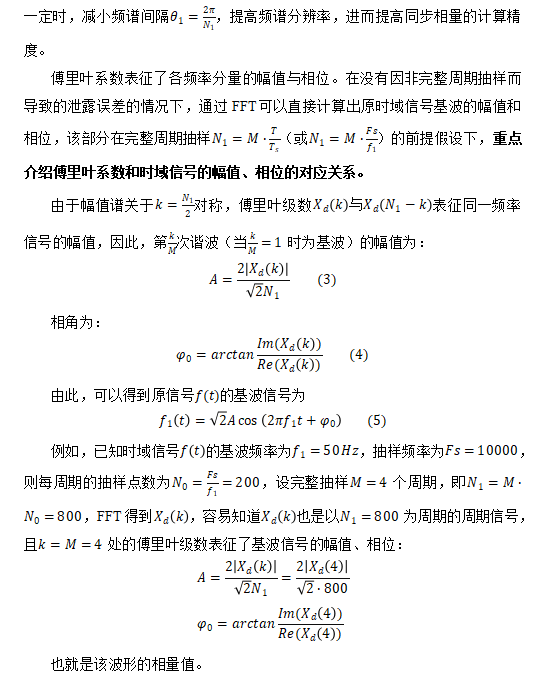

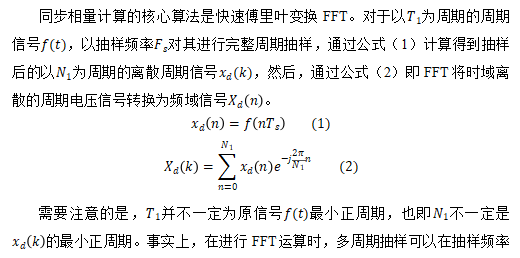

1.3 快速傅里叶变换FFT

1.4 窗函数法

当分析信号的基波和各次谐波时，由于采样不满足完整周期，可能会导致泄漏误差的问题。对抗泄漏误差的有效方法之一是对信号进行加窗处理。值得注意的是，FFT本质上是一种离散傅立叶变换（DFS），用于计算由采样得到的有限长度离散信号的周期延拓后的DFS结果（实际上是主值区间）。当采样无法满足完整周期时，通过信号周期的延拓可能会导致拼接处的间断点，这些间断点将在频谱中产生原本不存在的频率成分，进而引起泄漏误差。

加窗分析的思路非常直观，将一段有限长度的离散信号视作在原始信号上施加一个矩形窗，而在信号边缘处没有衰减。然而，若使用一个具有边缘衰减效果的窗函数，在这段信号的两端采样点的幅度会趋于零。因此，在进行拼接时，原本的间断点将被大大减弱。由此产生的额外频率成分在频谱中将变得微不足道，因而泄漏误差将得到限制。

1.5 希尔伯特-黄变换

希尔伯特-黄变换被用于对信号进行平稳化处理，以便分析信号的幅值和频率阶跃。该变换包含两个关键部分：经验模态分解（Empirical Mode Decomposition，EMD）和Hilbert 谱分析（Hilbert Spectrum Analysis，HSA）。首先，将时间信号通过经验模态分解（EMD）处理，从而生成一系列具有不同特征尺度的数据序列，每个序列被称为一个固有模态函数（IMF）。随后，针对每个固有模态函数分别进行HHT变换，得到各自频率和幅值的瞬时值。这样就构建了信号的时间-频率-能量三维分布图，即Hilbert谱。Hilbert谱在时间域和频率域都具有良好的分辨率，能更准确地展示信号的本质特征。其变换框图如下图所示。

1.6 小波变换

小波变换可以进行多尺度频域分析，有助于对信号进行频谱分析。在这个任务中，我们主要利用小波变换来消除信号中的白噪声。小波变换有多种去噪方法，而在这篇文章中我们选择了非线性小波变换阈值法来进行去噪处理。

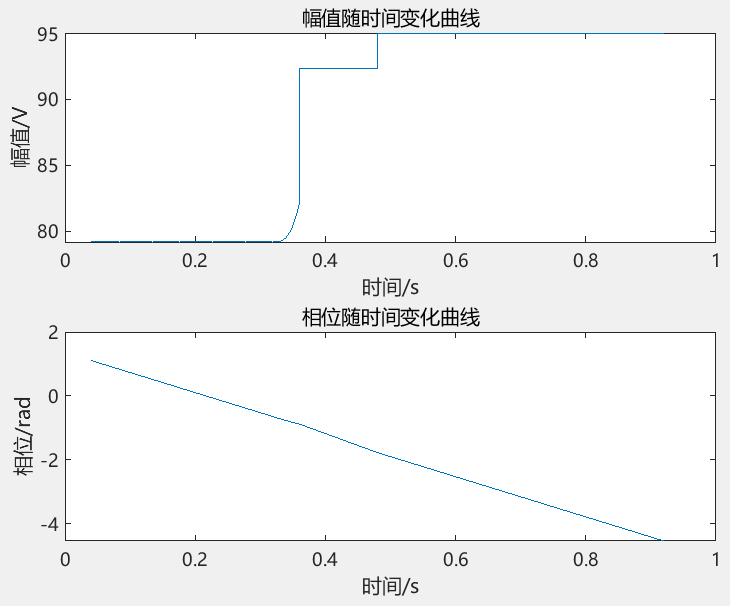

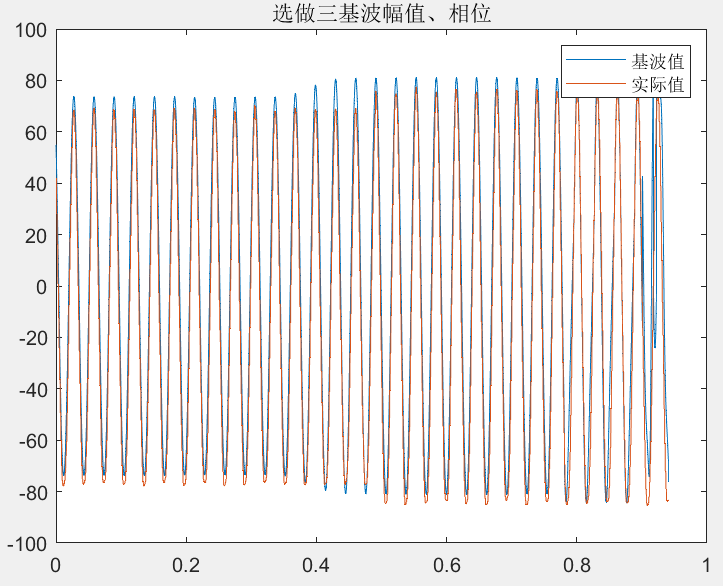

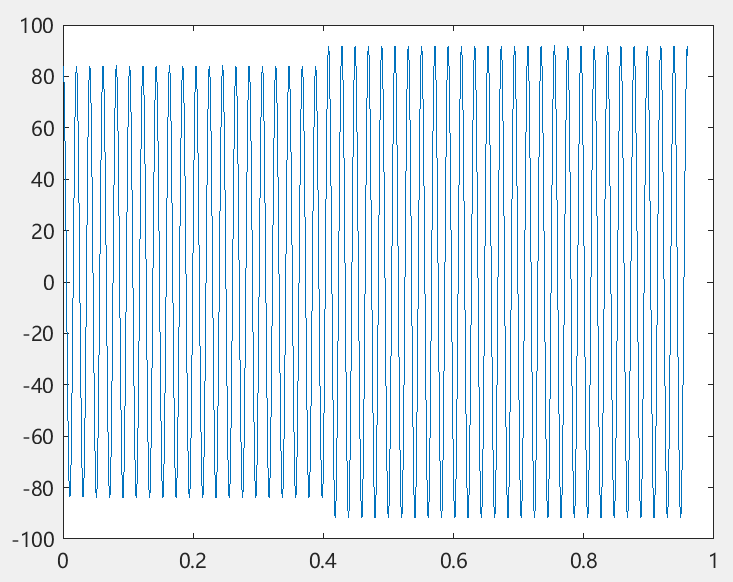

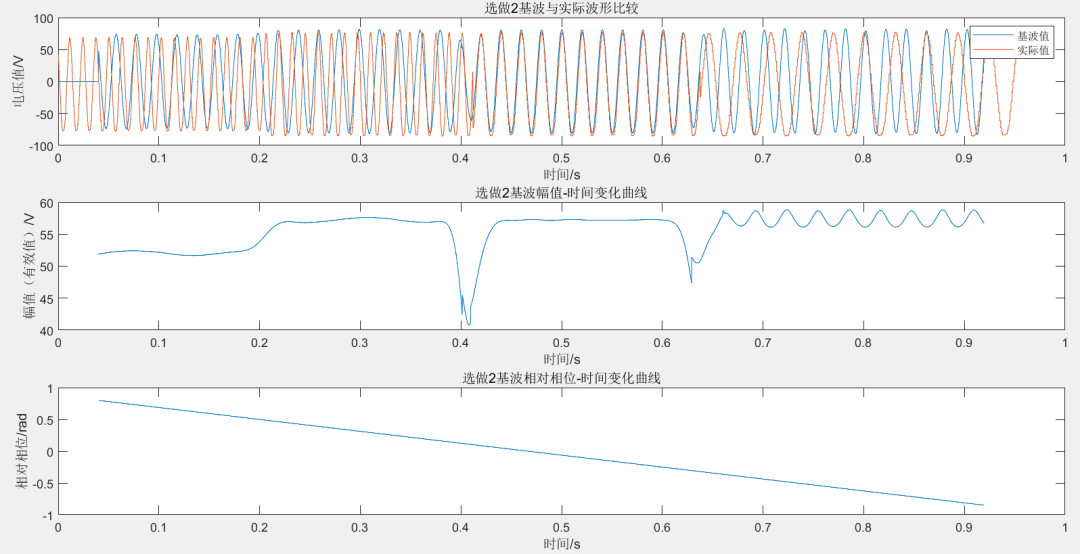

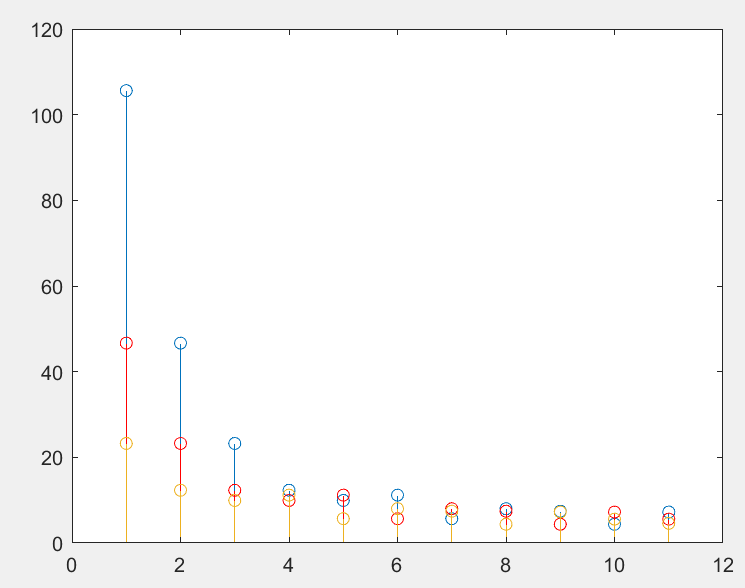

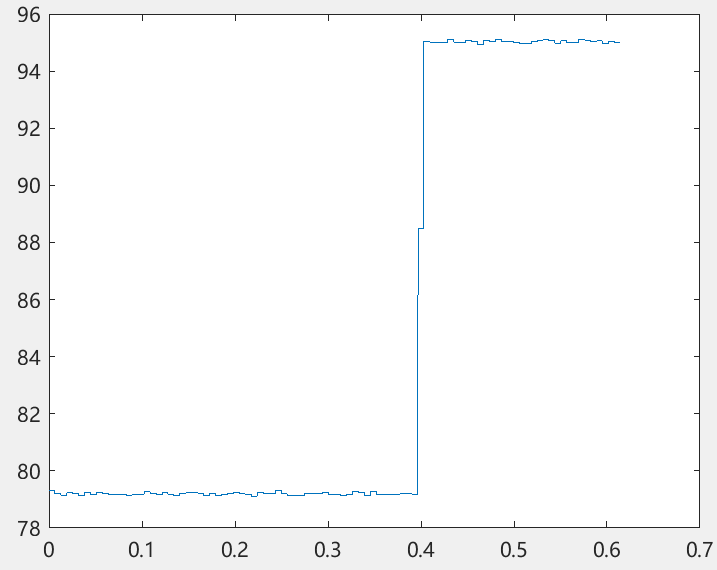

📚2 运行结果

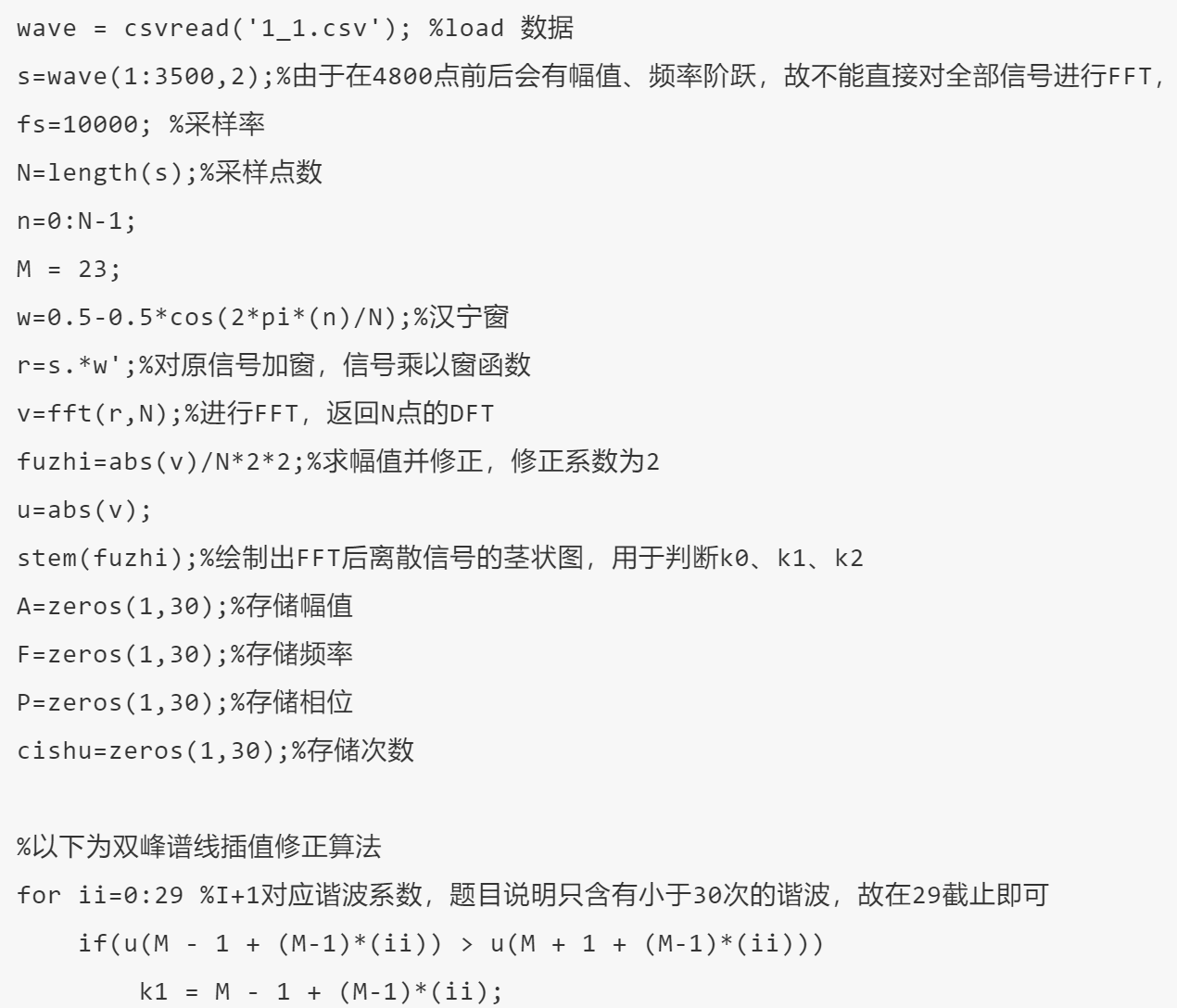

部分代码：

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。

[1]孙成.基于FFT,小波变换和神经网络的电力系统谐波检测方法研究[J].[2024-03-22].

[2]朱翔,解大,高强,等.基于FFT和db20小波变换的电力系统谐波联合分析策略[J].电力系统保护与控制, 2012, 40(12):5.DOI:10.3969/j.issn.1674-3415.2012.12.011.

[3]朱翔,解大,高强,等.基于FFT和db20小波变换的电力系统谐波联合分析策略[J].电力系统保护与控制, 2012, 040(012):62-65,71.
