LTK4890 主要是为满足对音质要求严格的便携设备而设计的音频功率放大器。它可以在 5V 供电 8Ω 负载下提供持续 1.6W 的输出功率,且失真（THD+N）≦10%。

LTK4890 外围电路简单,极大的简化了 PCB 电路设计,节约电路板面积;其 SHUTDOWN 通过控制电平实现开关机,芯片在关机模式下功耗低典型值<1uA。

LTK4890 集成先进的 POP 声抑制电路，解决在开启和关闭转换期间产生的 POP 声现象。

LTK4890 可以通过外部输入电阻和反馈电阻进行调节增益。

特征

l 推荐工作电压:2.5V-5.5V

l 超低关机电流模式

l BTL 输出可驱动容性负载

l 上电、掉电噪声抑制

l 输出功率:

VDD=5.0V , 10% THD+N,RL=8Ω, POUT=1.6W

VDD=3.7V , 10% THD+N,RL=8Ω, POUT=0.9W

VDD=5.0V, 1% THD+N,RL=8Ω, POUT=1.3W

VDD=3.7V, 1% THD+N,RL=8Ω, POUT=0.7W

VDD=5.0V , 0.03% THD+N,RL=8Ω, POUT=1.0W

VDD=3.7V, 0.03% THD+N,RL=8Ω, POUT=0.5W

l 外部可调节增益

l 无需输出耦合电容器、电感等

l 过热保护功能

典型应用

l 移动电话（手机）

l 个人移动终端 PDA

l PMP, PSP

l 便携式移动电子设备

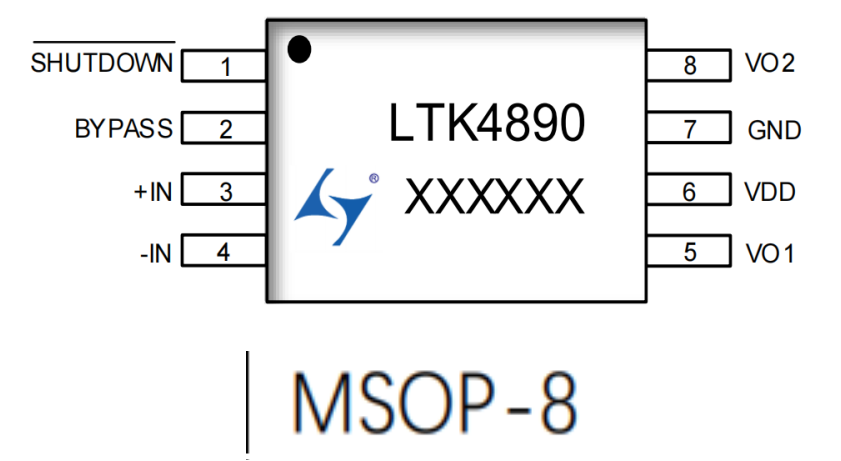

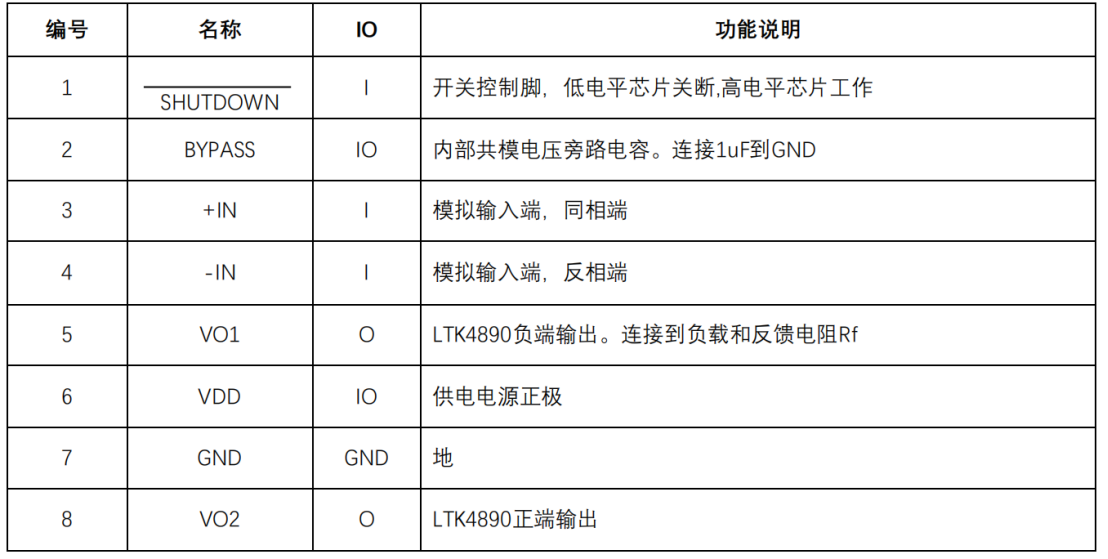

增益、截止频率调节

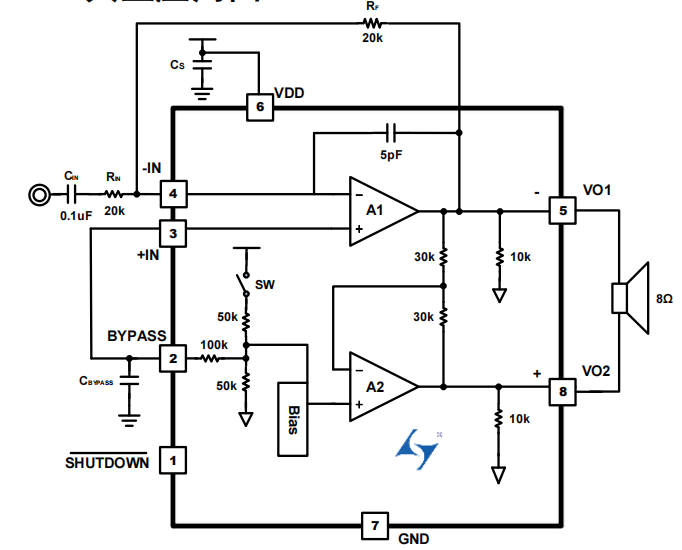

LTK4890的增益由外部电阻来配置，输入电阻器 和 可以来设置调节增益大小

对该电容电阻的取值主要是通过输入网络决定。输入电容的品质会直接影响频率响应曲线以及频率失真大小，因此选择一个更加可靠的电容，有助于确保电容的特性参数不对芯片性能产生影响。

电源耦合电容（Cs）

LTK4890 是一个高性能的 CMOS 音频放大器，需要足够的电源耦合电容，以确保输出总谐波失真（THD）尽可能低。电源耦合电容也可以防止由放大器和扬声器之间的长导线长度引起的振荡。

最佳耦合电容是通过使用两种不同容值的电容器来实现的最佳耦合效果。对于更高的频率瞬变、尖峰电压，可以用一个良好的低等效串联电阻（ESR）陶瓷电容器来进行滤除，通常在电源管脚放置一个大电容（10uF）和一个小电容（0.1µF）滤除不同频段的抖动和干扰，且放置位置尽可能靠近芯片 VDD 管脚和芯片 GND，形成良好的电流回路。如为滤波较低频率的噪声信号，建议在音频功率放大器附近放置一个更大的铝电解电容器。
