接上篇继续学习数控仿真软件的基本操作
1.通过零件轮廓的加工，熟悉和掌握数控系统常用指令的编程与加工工艺；
2.加深对数控机床工作原理的了解；
3.掌握数控仿真系统的操作流程；

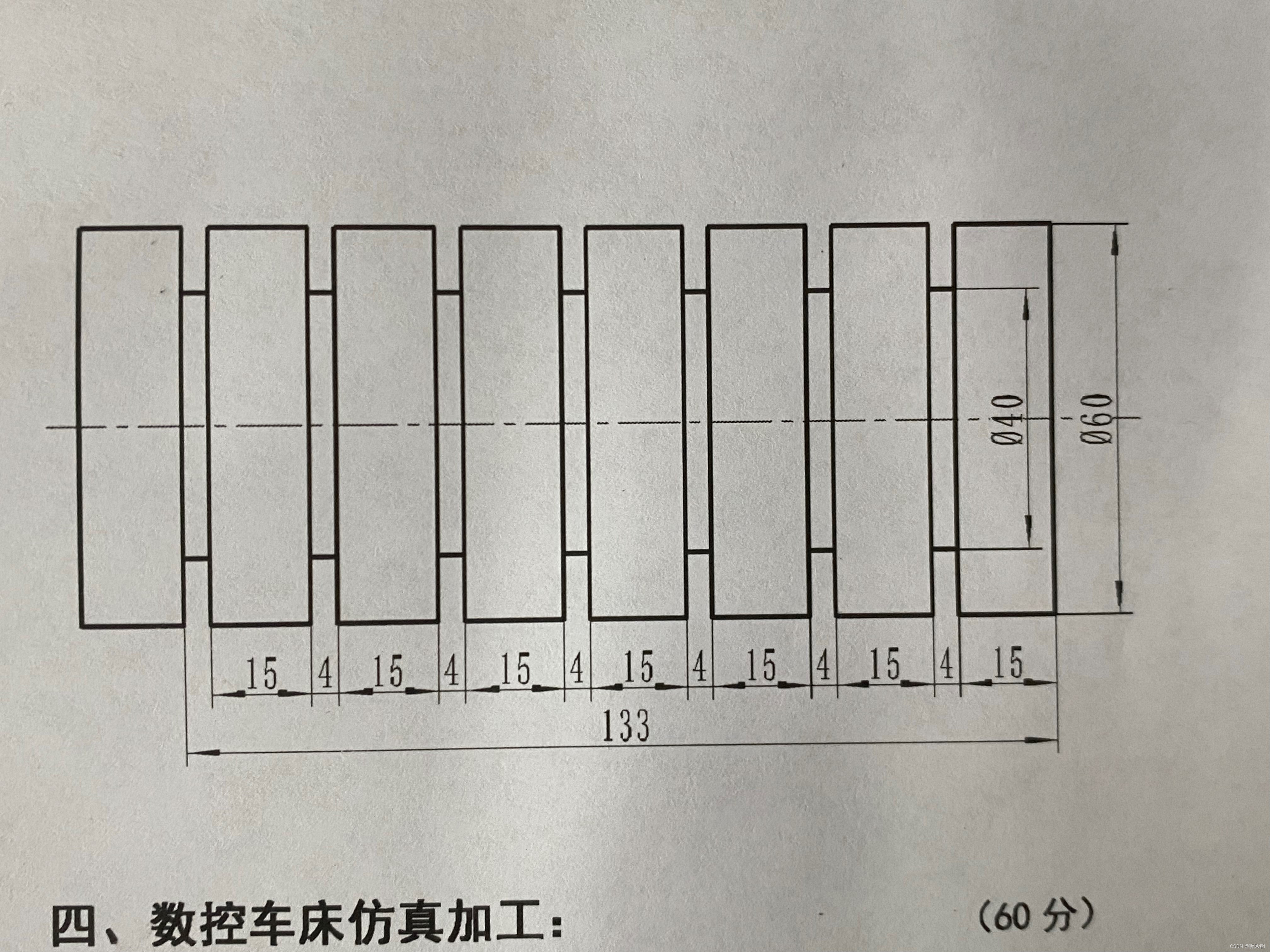

（1）根据轴件图确定程序原点并编写程序，产品形状、尺寸如图所示；车削端面及外轮廓，并切断

                                   图：轴件

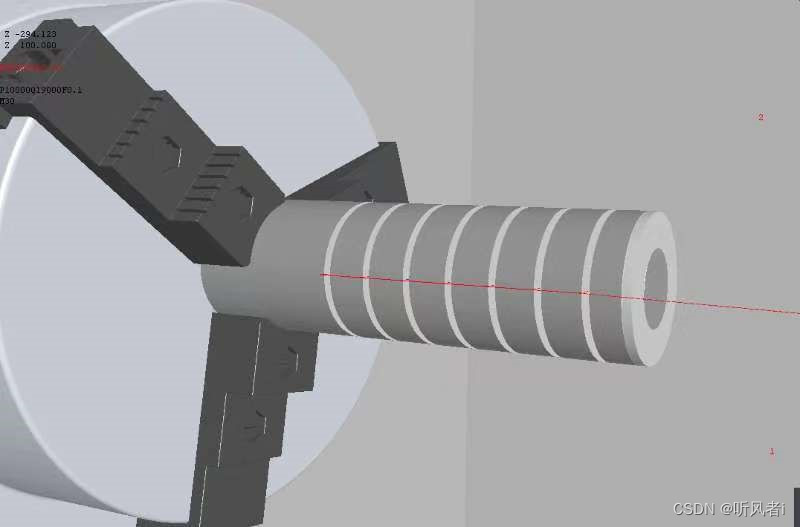

（2）用软件调用程序，模拟仿真加工过程；
实验步骤（补充）：
（1）确定工艺要点；

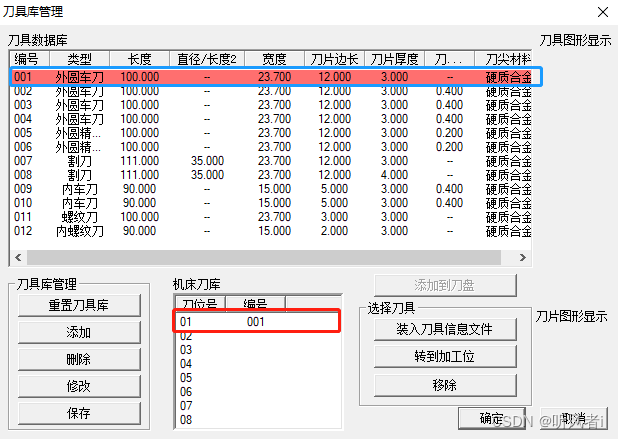

启动数控仿真软件后，按下绿色的“电源开关”按纽。之后再按“机械回零”按纽再分别按+X 和+Z 进行机械回零，当显示屏出现XOZ0 就说明机械回零成功。再接着就是装上刀具:先按“机床操作”“刀具管理”“选择外圆车刀”“添加到刀盘”“1号刀位”“确定”

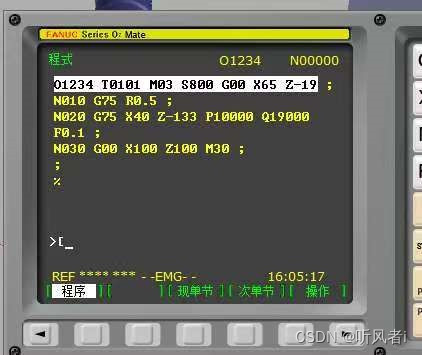

（2）参考程序如下：

（3）调用程序到软件中进行模拟仿真实验；调用程序:先打开“自动模式”“文件”“打开”“把文件类型改成 NC 代码”找到我们的程序文件。这个时候显示屏上就会出现

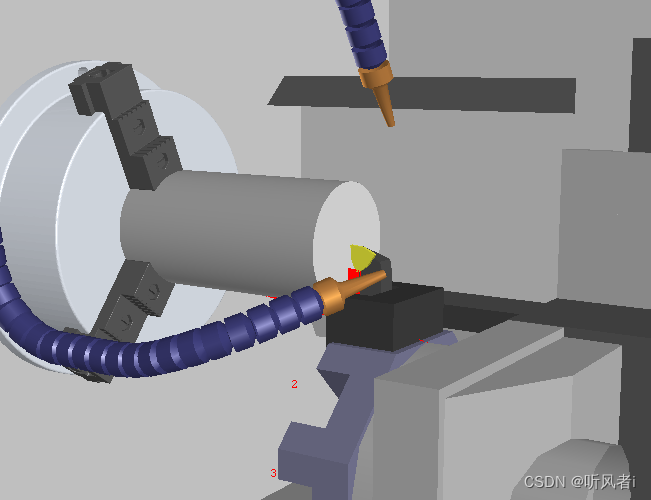

（4）安装工件；

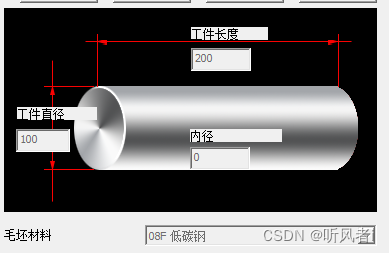

装夹毛坯:“工件操作”“设置毛坏”“设置毛还的长度和直径等信息”

（5）安装刀具及对刀；

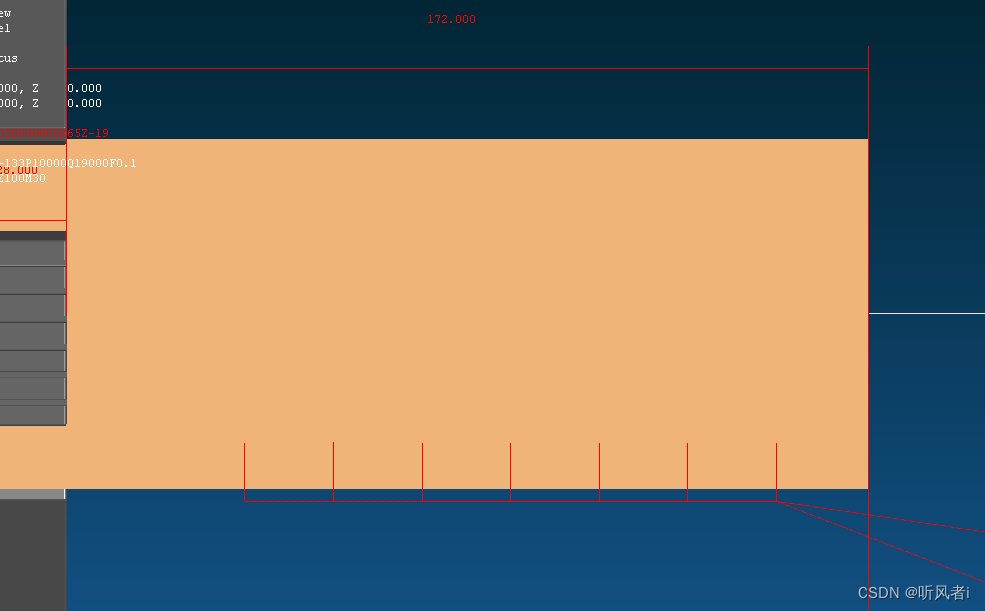

对刀操作:先在视图视窗中改为二维显示，再把先把刀尖移到工件中心。再打开“刀补”看到“现在位置(相对位置)”下面有 U-257.118 W-445.603 ,对应的是X轴，W对应的是 Z轴，你把光标移到 01 号分别输入X 值和Z值。(注意如果无法输入，则可能是方式没有打到“录入方式”)。

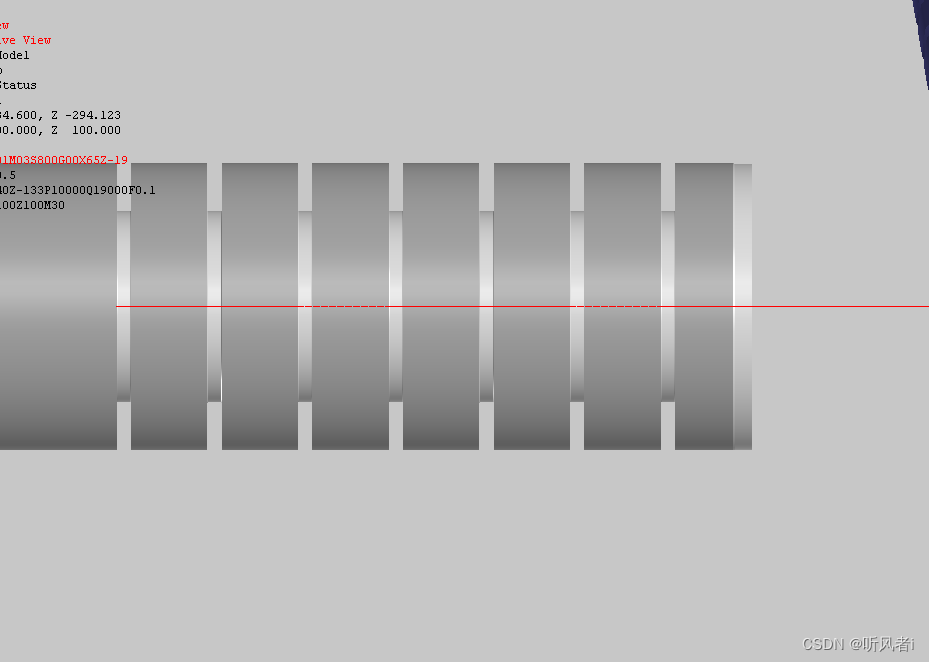

（6）运行程序；关上机床门，即可启动程序。

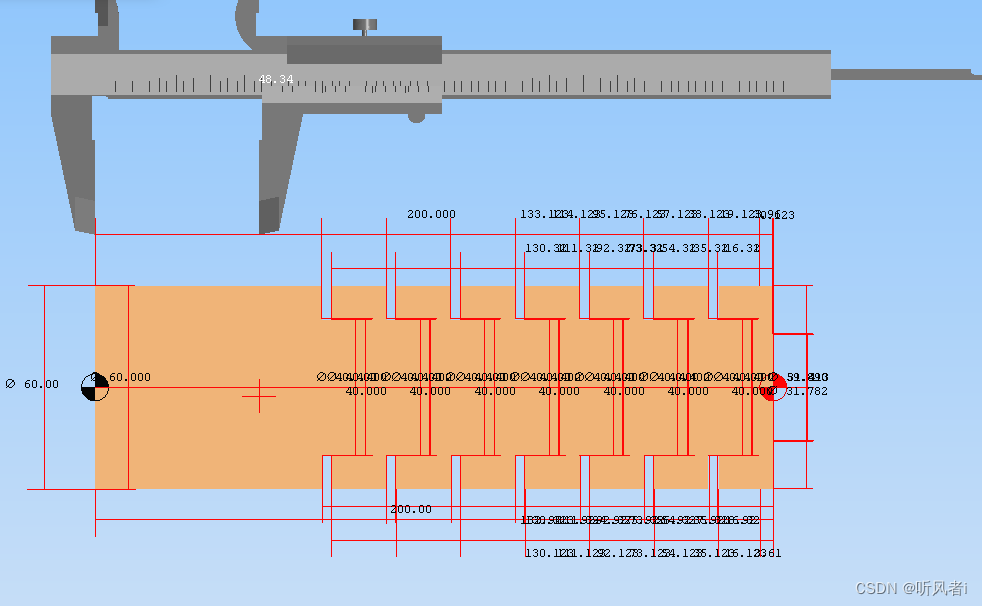

尺寸测量：
