现代制造之Solidworks三维建模篇

现代制造

有现代技术支撑的制造业，即无论是制造还是服务行业，添了现代两个字不过是因为有了现代科学技术的支撑，如发达的通信方式，不断发展的互联网，信息化程度加强了，因此可以为这两个行业增加了不少优势，就像物流行业，传统物流和现代物流的主要区别就是信息化建设这块。

数控机床

但是，在我国数字化制造技术的发展过程中，存在一个认识上的误区：简单地把数控机床看成是数字化制造技术的全部，认为刀具和量仪只是机床的“附件”而已，只要把主机抓好了，附件就自然能跟着上去。这种认识忽略了对数控刀具和数控量仪应有的重视和投入，其结果是我国现代切削刀具和测量技术的发展滞后于机床的发展。国内外的发展经验证明，数字化制造技术系统内部各子系统之间发展不平衡，会大大影响其整体效率和效益的发挥。
在发达国家，采用高效刀具来发挥数字化制造技术的潜力已成为共识。现代高效刀具的开发和应用受到高度重视。

三维建模

互联网的形态一直以来都是2D模式的，但是随着3D技术的不断进步，在未来的5年时间里，将会有越来越多的互联网应用以3D的方式呈现给用户，包括网络视讯、电子阅读、网络游戏、虚拟社区、电子商务、远程教育等等。甚至对于旅游业，3D互联网也能够起到推动的作用，一些世界名胜、雕塑、古董将在互联网上以3D的形式来让用户体验，这种体验的真实震撼程度要远超2D环境。
以发展势头迅猛的电子商务为例，海量的商品需要在互联网上展示，特殊化、个性化、真实化商品展示显得尤为重要，但由于3D模型制作成本的制约，这些需求只能暂时以二维照片来满足，从而造成传递给消费者的商品或物体信息不够全面、详实、逼真，降低了消费者的购买欲望和购买准确度。而3D商品展示技术可以在网页中将商品以立体方式交互展示，消费者可以全方位观看商品特征，直观地了解商品信息，其效果和消费者直接面对商品相差无几。很多厂家采取了伪三维效果（序列照片旋转），来临时代替三维模型的展示，可见，未来市场对3D建模这一技术的渴望程度。
本篇以新手小白身份展开对Solidworks绘图的学习：
1.了解Solidworks软件的功能；
2.掌握Solidworks绘图的操作流程；
3.熟练运用Solidworks进行三维建模；

一、实验内容

1. Solidworks2019软件的安装
   按照网络博文所展示的详细步骤操作即可，安装前先关闭杀毒软件和360卫士，注意安装路径不能有中文，安装包路径也不要有中文。软件可以安装在除C盘之外的其他磁盘，在D盘或其他盘新建一个SOLIDWORKS文件夹即可。
2. Solidworks2019界面的基本操作

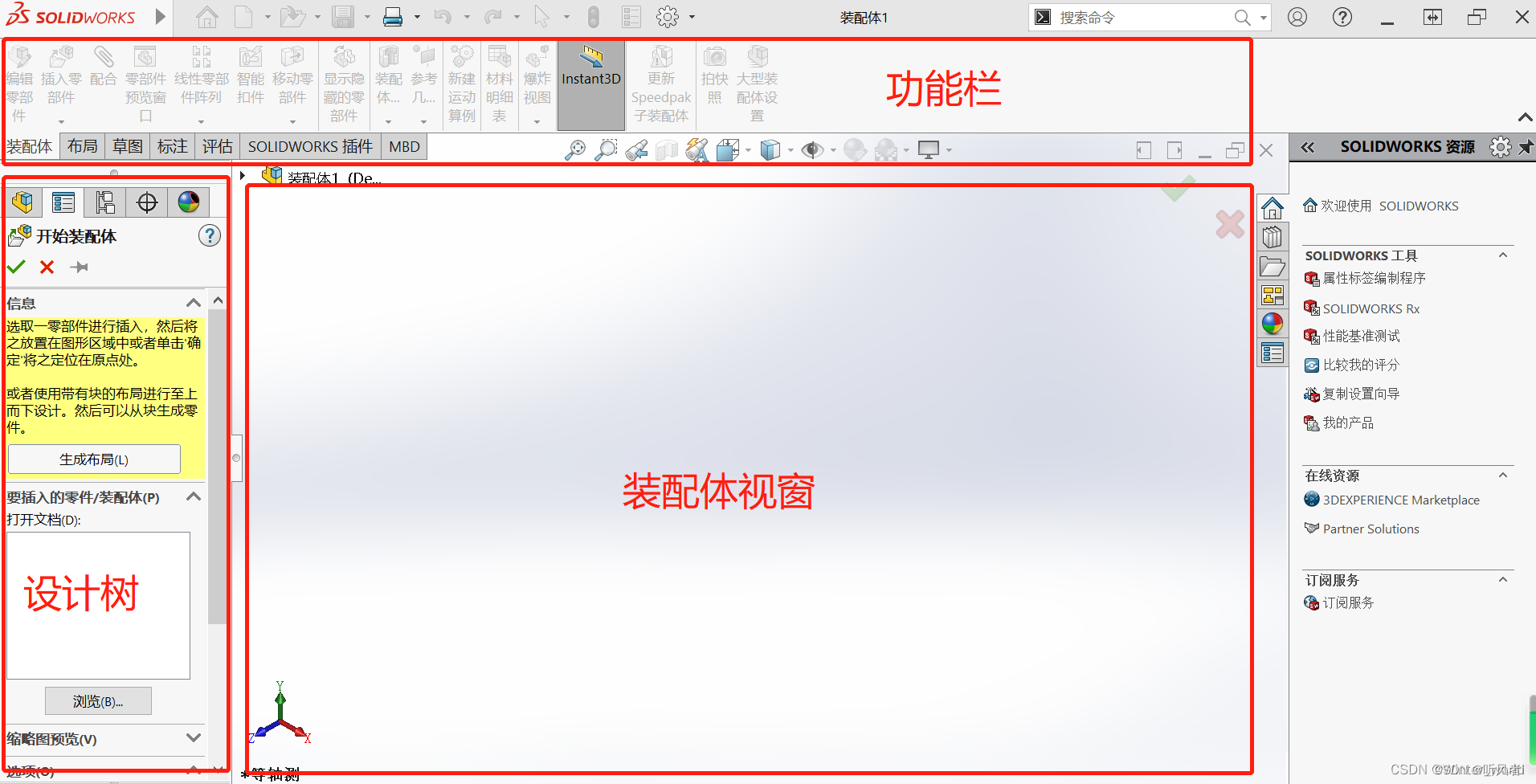

   打开SolidWorks软件时，选择新建装配体，装配体的界面和零件界面类似，都有功能栏、设计树、装配体视窗。


其中工具栏功能：
装配体栏：编辑零部件、插入零部件、配合等；布局栏：这一栏用的比较少；草图栏：功能和零件里的功能一样，但在装配体状态下绘制的草图不能用于拉伸或切除；其他：标注、评估、插件等功能栏。
3. 用Solidworks进行手机支架建模
熟练掌握软件操作是关键。Solidworks的操作界面较为复杂，需要熟练掌握各种工具的使用方法才能高效地进行建模。
建模前需要进行充分的设计规划。在进行建模前， 们需要明确手机支架的设计要求和功能，包括支撑力度、稳定性、可调节角度等，以便更好地进行建模。细节决定成败。在建模过程中，需要注意细节处理，包括圆角处理、孔洞设计、表面光滑度等，这些都对最终的建模效果有着重要的影响。需要多次尝试和调整。在建模过程中，可能会遇到一些问题，比如无法实现设计要求、模型不够稳定等，这时需要进行多次尝试和调整，直到达到预期的效果。
二、实验记录

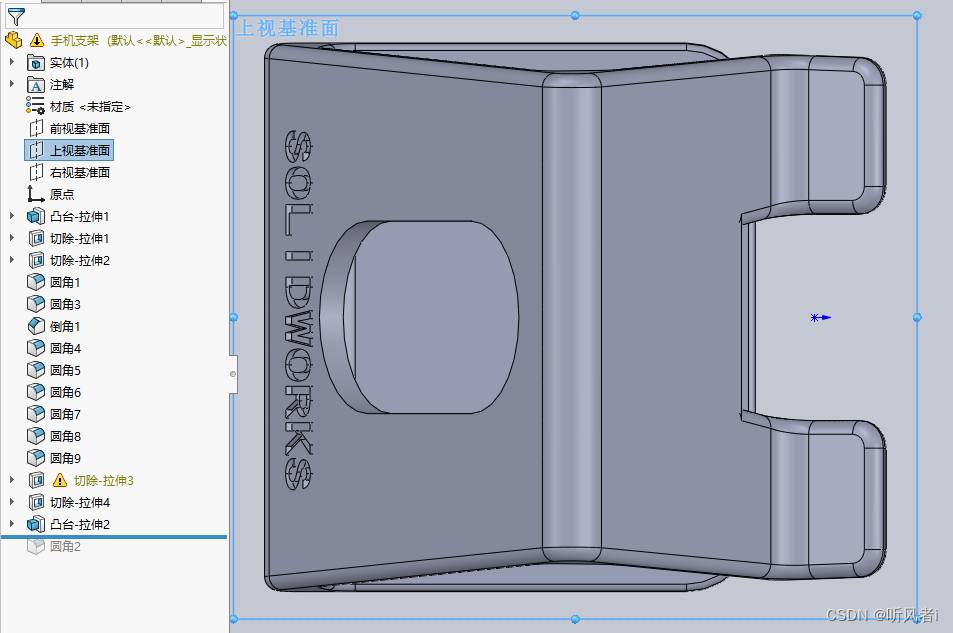

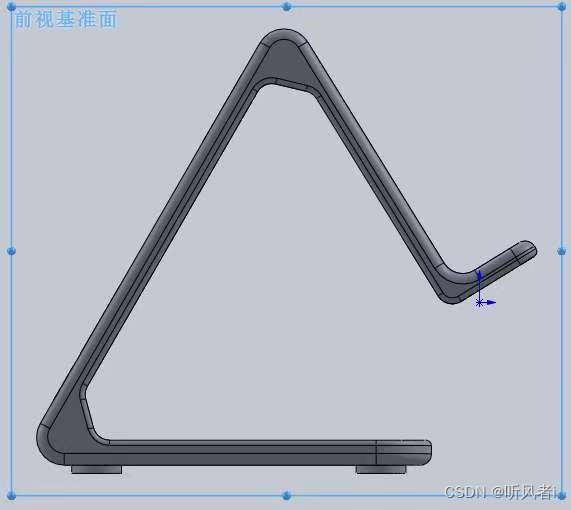

首先，打开Solidworks软件，并选择了“新建”项目。接着，在新建项目中， 选择了“零件”类型，并确定了零件的单位和精度。然后，开始进行手机支架的三维建模。首先，选择了一个矩形作为手机支架的底座，并用“拉伸”工具将其拉高。接下来， 使用“圆角”工具为底座的四个角添加了一些圆角，以使其更加美观。然后， 在底座上添加了两个支撑立柱，并用“拉伸”工具将它们拉高。
接着， 添加了一个手机支撑架，并用“旋转”工具将其旋转到合适的角度。然后， 为支撑架添加了一个可以调节角度的机制，并用“拉伸”工具将其拉高。接下来， 在支撑架的上方添加了一个手机夹具，并用“拉伸”工具将其拉高。最后， 对整个模型进行了一些细节处理，包括圆角处理、孔洞设计和表面光滑度等，以使其更加完美。完成后， 保存了该模型，并进行了渲染和展示，以便更好地展示其设计效果。

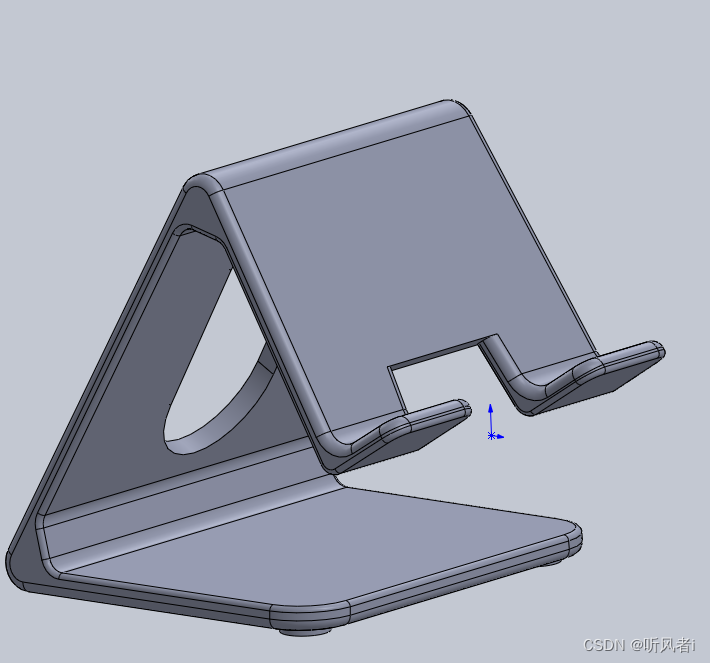

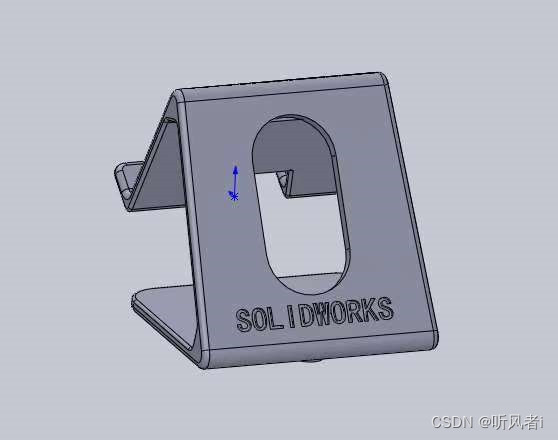

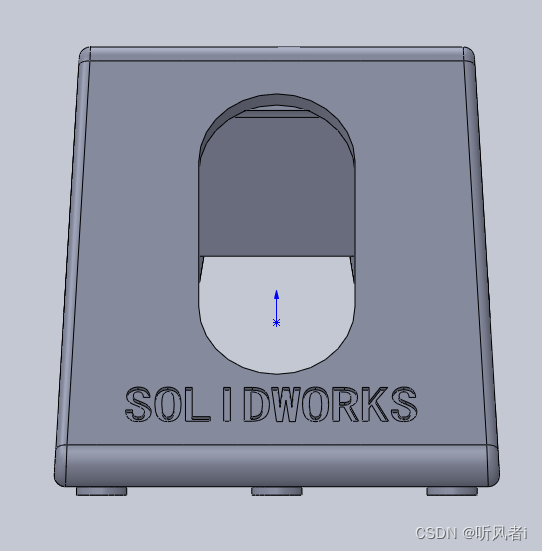

通过以上步骤， 成功地在Solidworks中完成了一个三维手机支架的建模。
