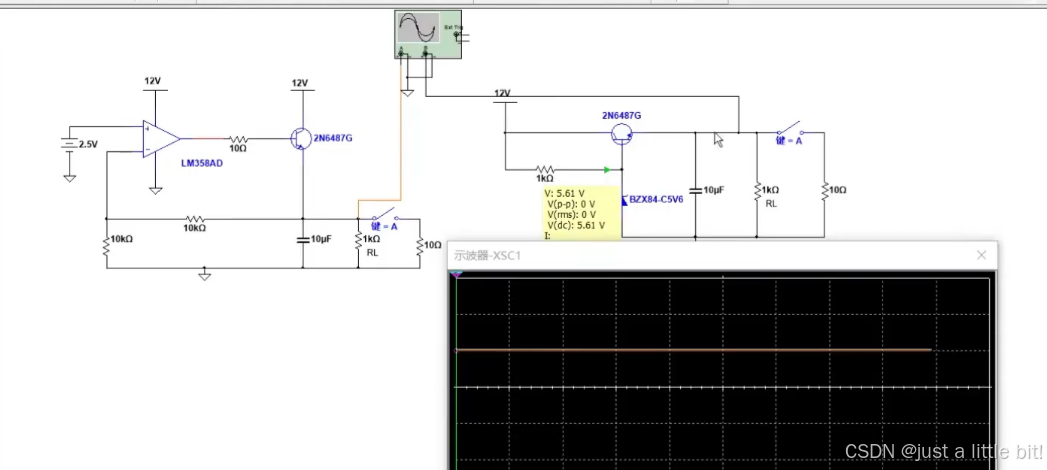

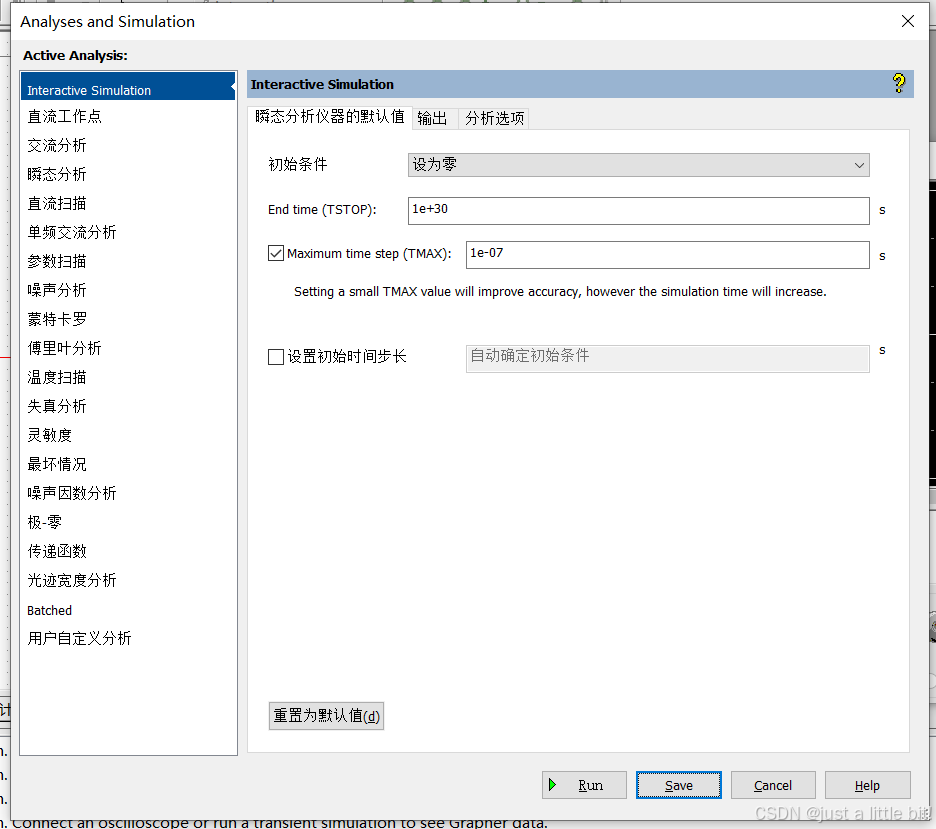

直流稳压电源工作原理_带反馈

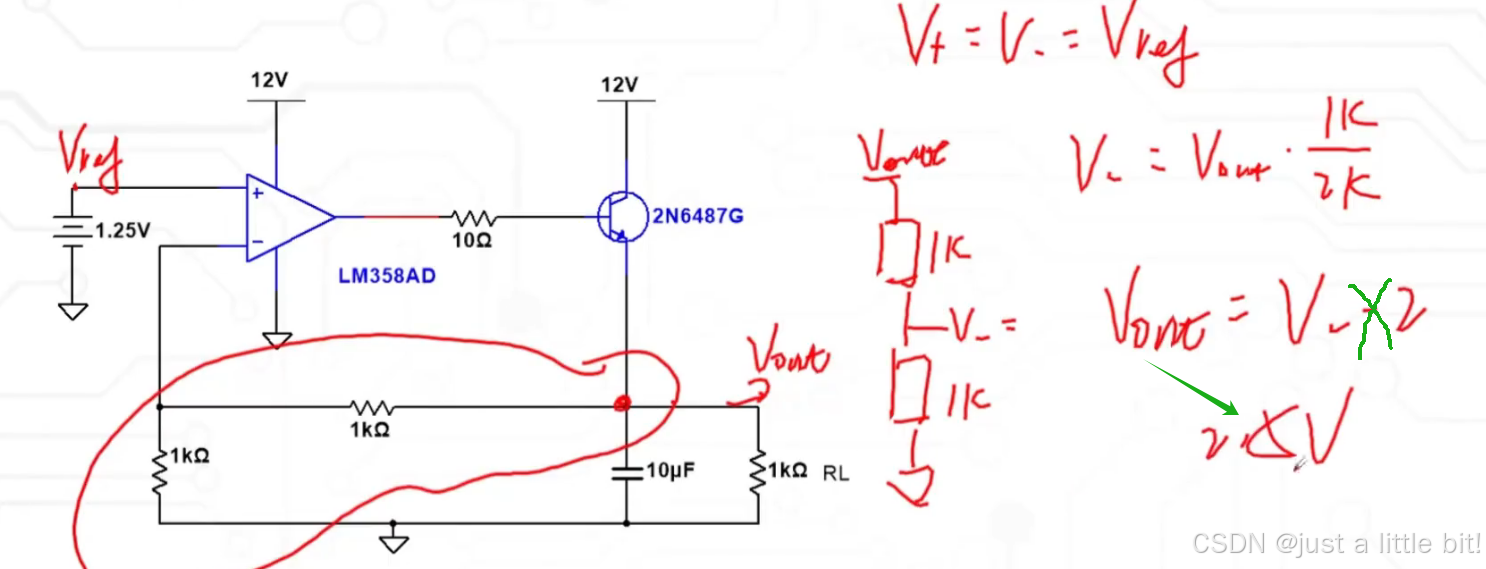

1 从虚短虚断推理

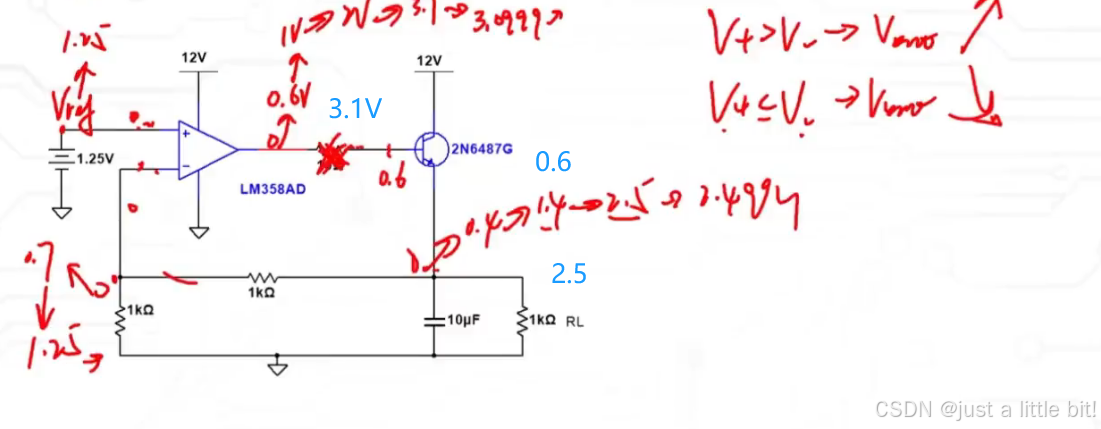

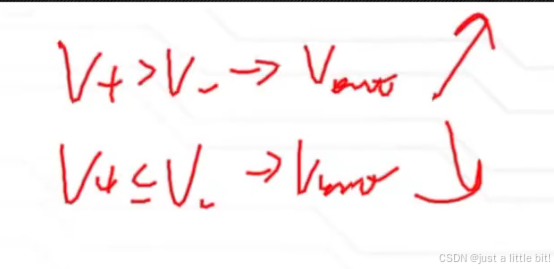

2 从本质去理解，运用运放的工作特性

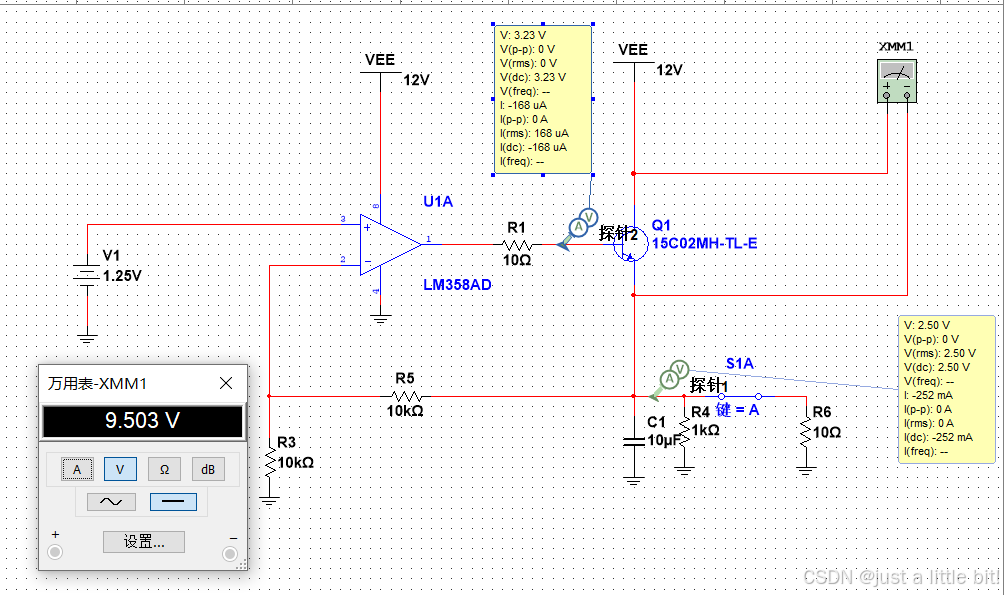

1 这里三极管承受了0.252乘9.5=2.39w，总共12V乘0.252等于3w左右，所以直流稳压电源效率低（LDO）

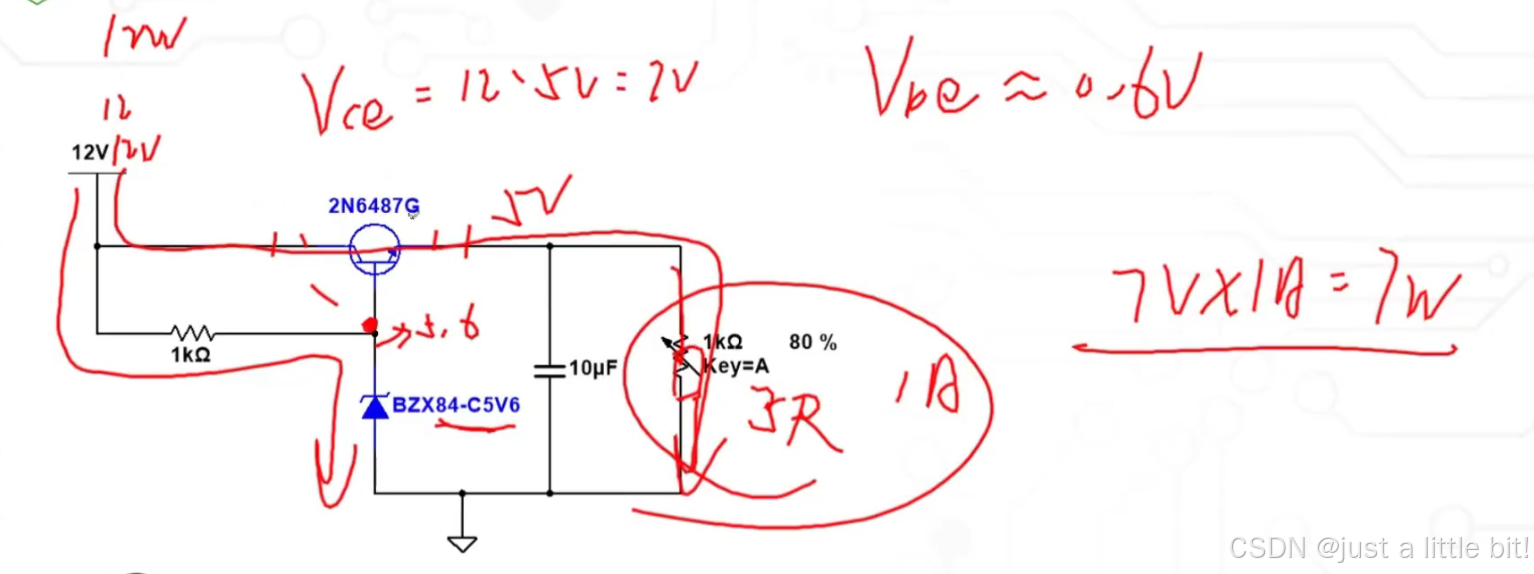

3 直流稳压电源工作原理_不带反馈 (LDO)

1 这里12V乘1A=12w，三极管消耗了7V乘1A=7w，所以效率低

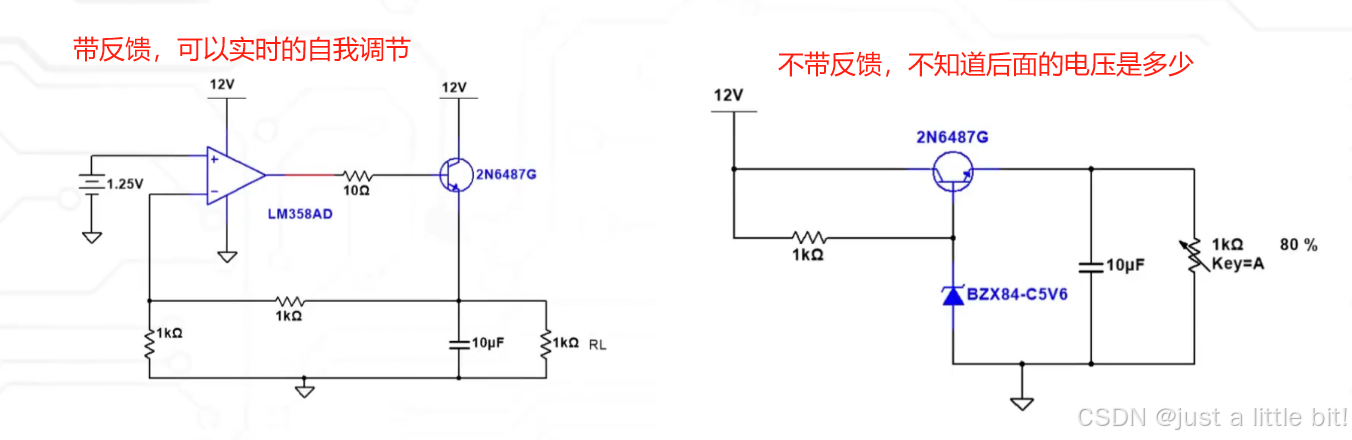

4 反馈型和非反馈型直流稳压电源的优缺点

1 不带反馈型的LDO（三级的VBE容易受电流的影响，电流不一样，Vbe不一样，稳压一定稳定）

2 电流不一样，三极管的导通压降也不一样

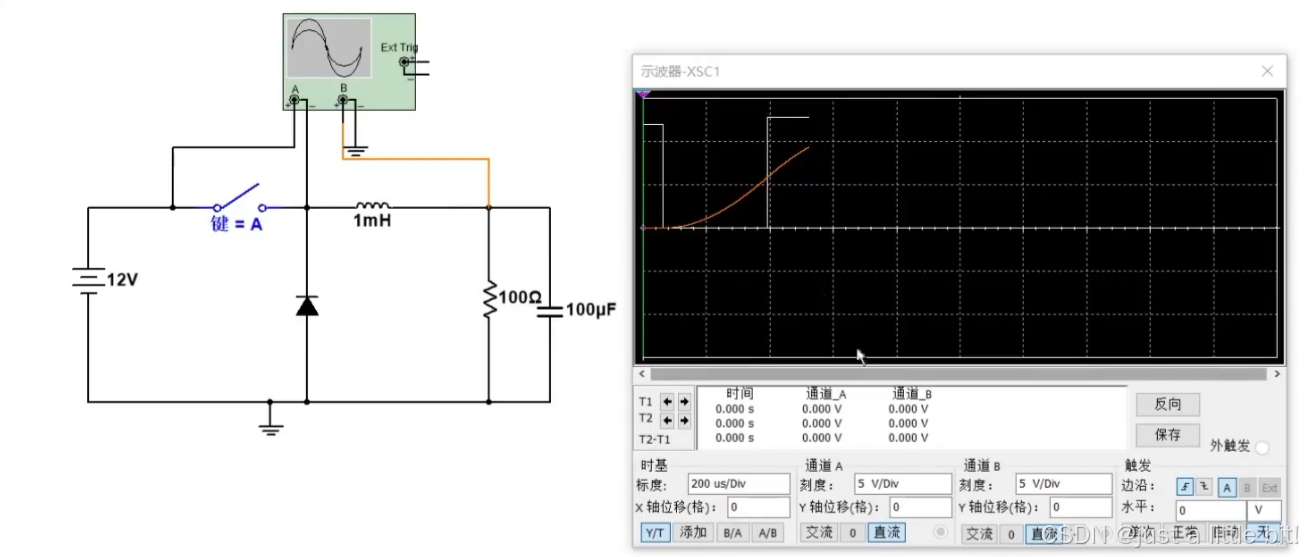

5  降压型开关电源 BUCK工作原理

1 加二极管解决电感带来的问题

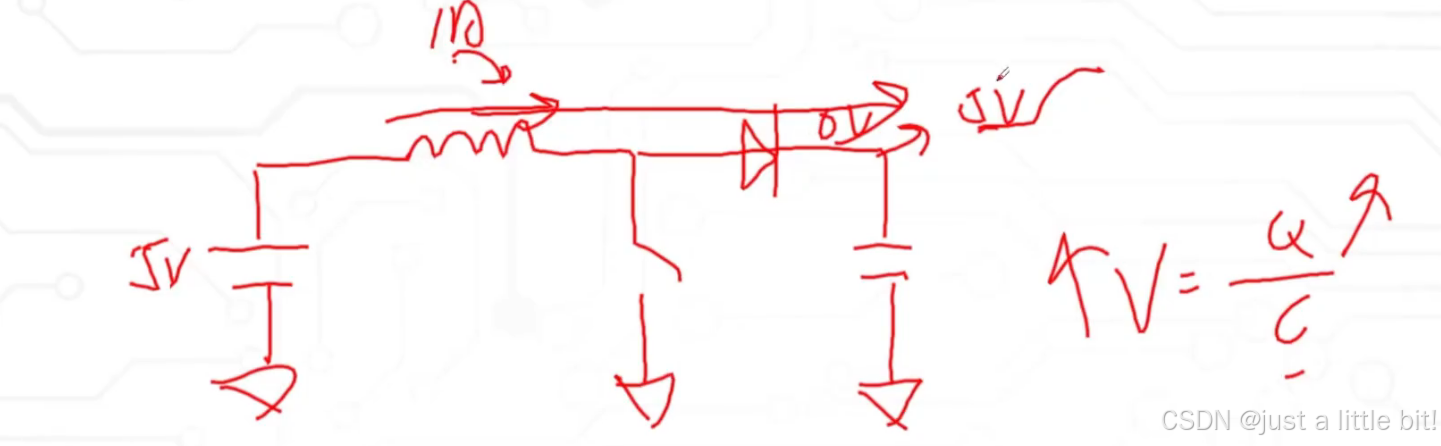

6 升压型开关电源 BOOST工作原理

1:利用电感的电流不能突变，但是两端的电压可以突变

7 开关电源的饱和电感的选值

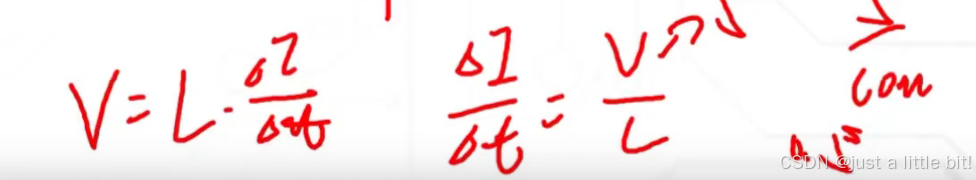

1 这个公式可以印制电流变化

2 选电感的饱和电流一定要大于电路中的的电流

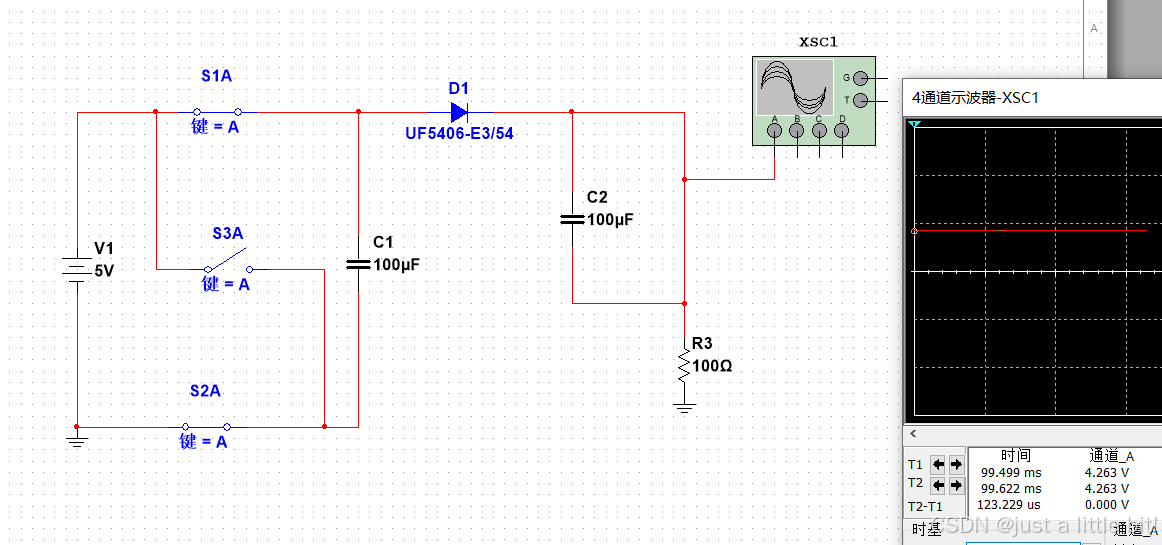

8 电荷泵

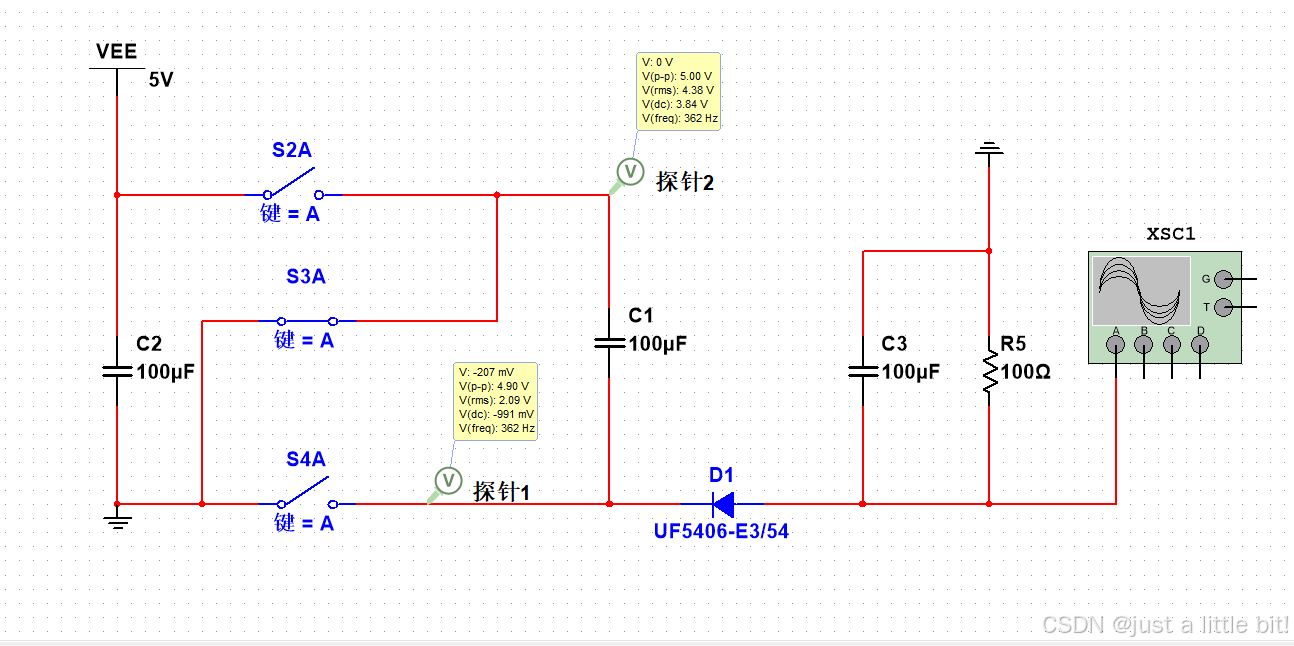

8 电荷泵产生负压
