PCB电气安规学习--电气间隙和爬电距离的选取

总结：

电气间隙影响因素：1.海拔高度 2.冲击电压

爬电距离：1.额定工作电压

基本原则：爬电距离≥电气间隙

一、基本概念

1.冲击耐受电压和暂态过电压

        对预定由交流电网电源供电的设备，其电网电源瞬态电压值取决于过电压类别和交流电网

电源电压。根据系统工作电压，冲击耐受电压和暂态过电压的取值参考下表：

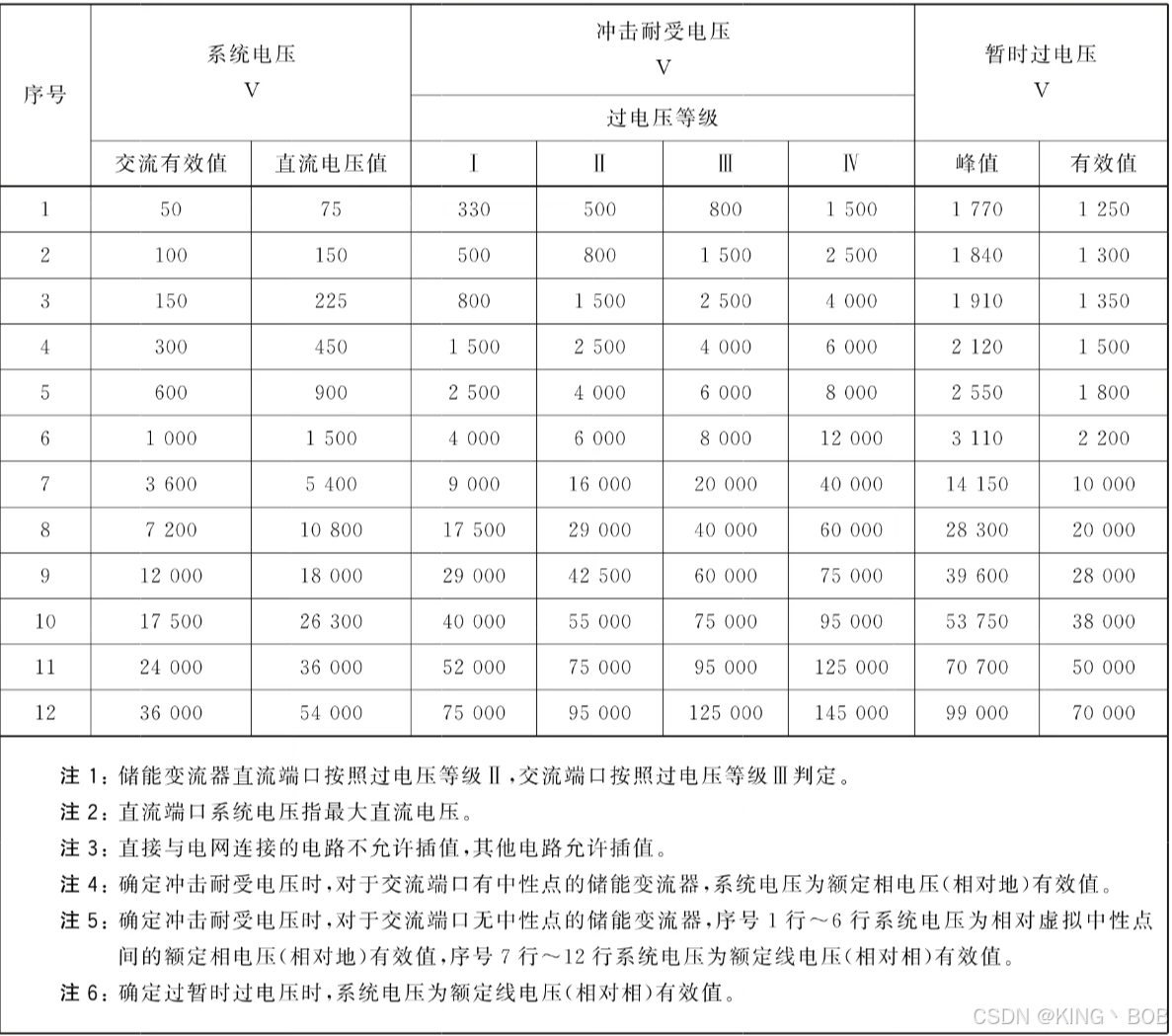

表1

2.电气间隙

储能变流器各电路的绝缘的电气间隙应满足下列要求：

1.储能变流器满足在污染等级3级的条件下正常使用，采用IP54及以上防护等级外壳的储能变流器，外壳内部环境按照污染等级2要求。

2.储能变流器各电路之间以及带电部件、接地部件之间的功能绝缘、基本绝缘或附加绝缘的最小电气间隙满足表2的要求或满足规定的冲击耐受电压的要求。海拔2000m及以上使用的储能变流器，电气间隙根据海拔影响因素的修正表的修正因子进行修正。

3.加强绝缘的电气间隙根据基本绝缘更高一级的冲击耐受电压、1.6倍的暂时过电压、1.6倍的工作电压三者中最严酷的工况确定。

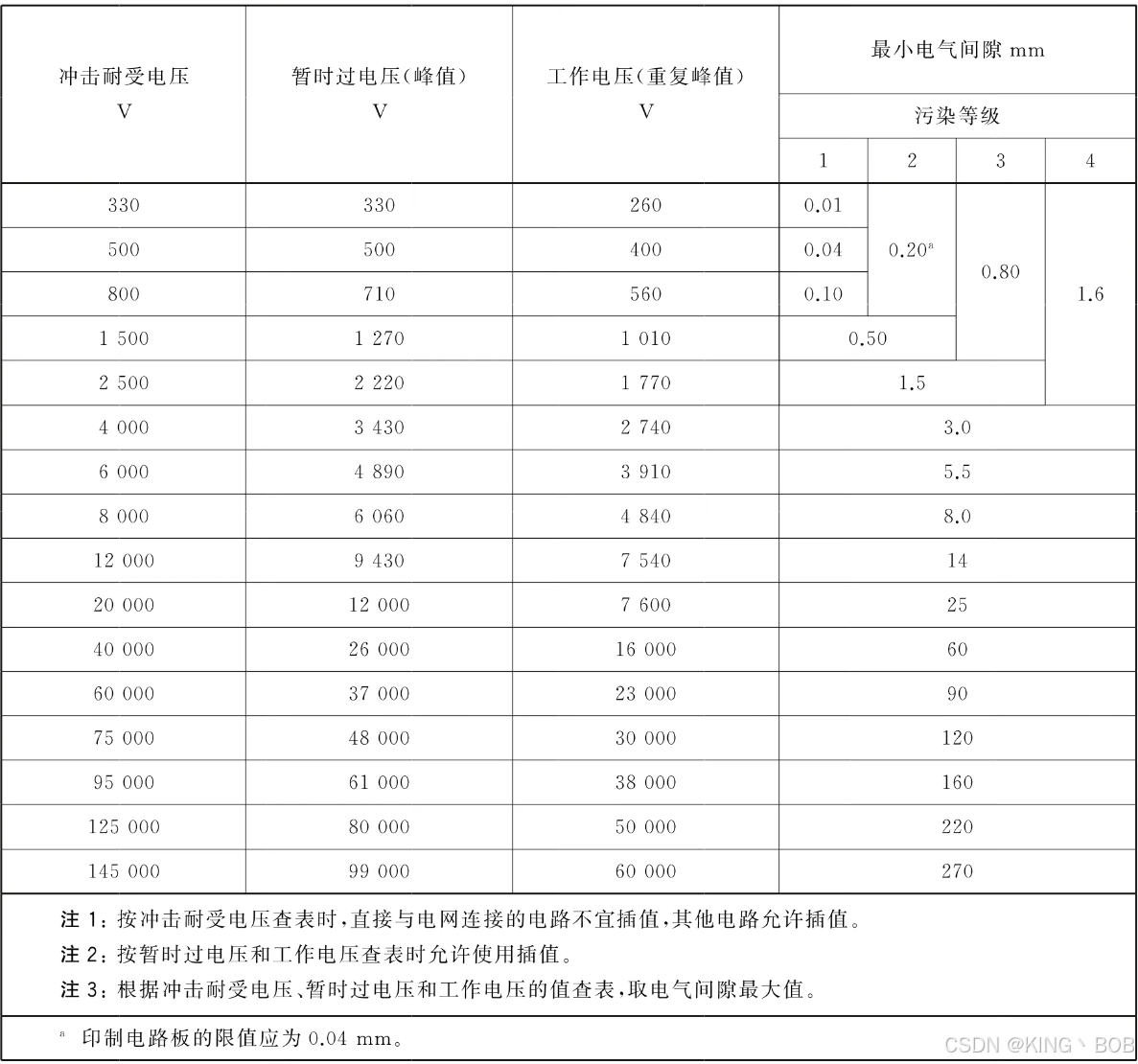

表2

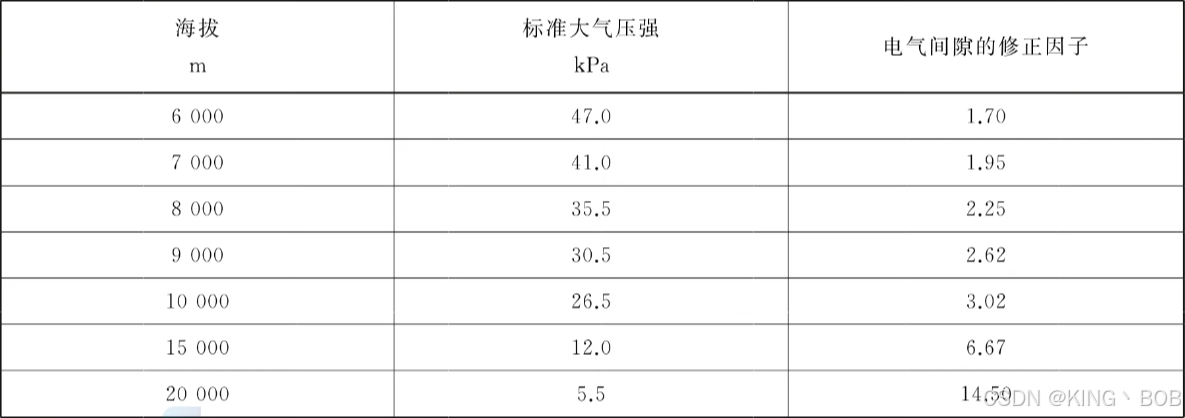

海拔修正因数表：

表3

3.爬电距离

储能变流器各电路的绝缘的爬电距离应满足下列要求

1.功能绝缘、基本绝缘和附加绝缘的爬电距离满足表4的要求,加强绝缘的爬电距离为基本绝缘爬电距离的两倍。

2.当根据表4确定的爬电距离小于根据表2确定的电气间隙时,此时爬电距离按照电气间”隙执行。

3.印制电路板上功能绝缘的电气间隙和爬电距离不满足表2和表4的要求时,满足下列。要求:
印制电路板的阻燃等级为V-0及以上;
-印制电路板的材料CTI值最少为100:
-印制电路板功能绝缘短路时不会起火且不会对其他绝缘造成破坏。

注：参考GB/T 34120-2023,仅供学习

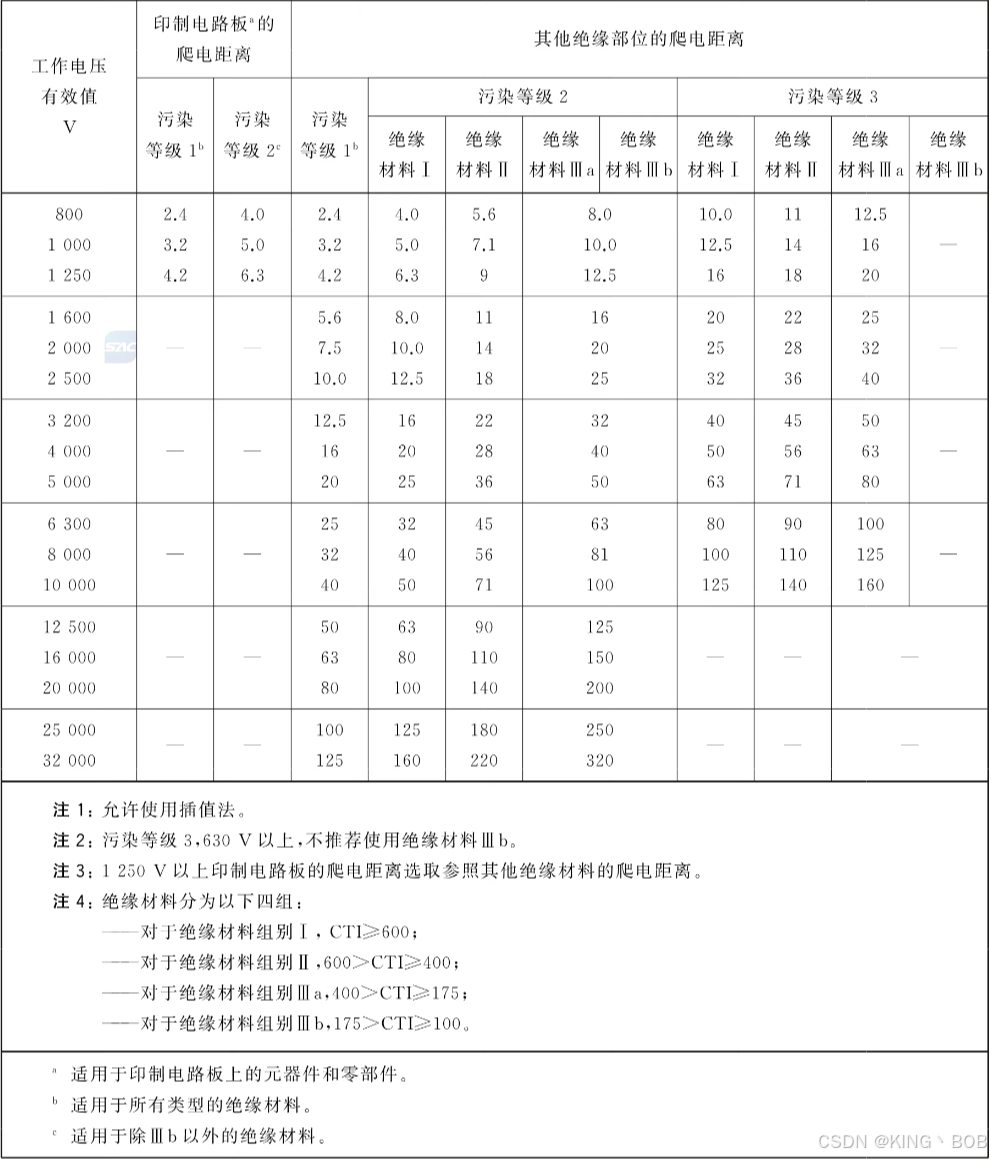

表4
