STM32如何使用STLINK下载程序：点亮LED跑马灯（库版本）

系列文章目录

STM32F103ZE学习记录：主要参考正点原子教程

---

---

前言

这篇笔记主要是介绍一下使用ST_SLINK进行烧录点亮LED灯程序，以及我遇到的一些问题，

---

一、环境的搭建

1.新建编程文件操作步骤

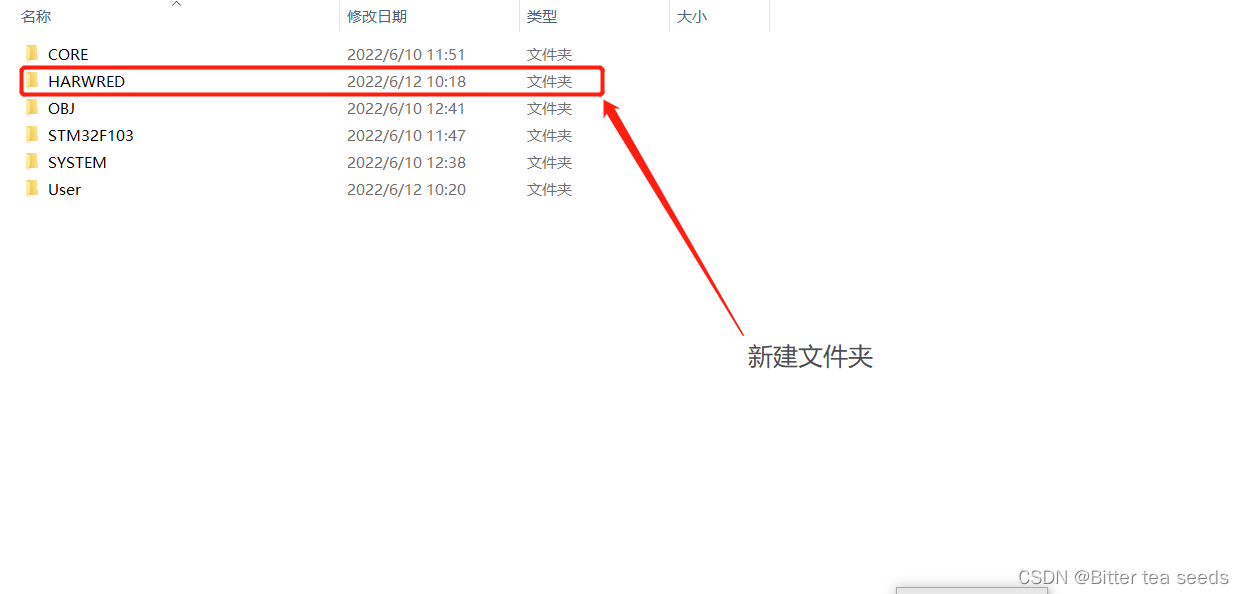

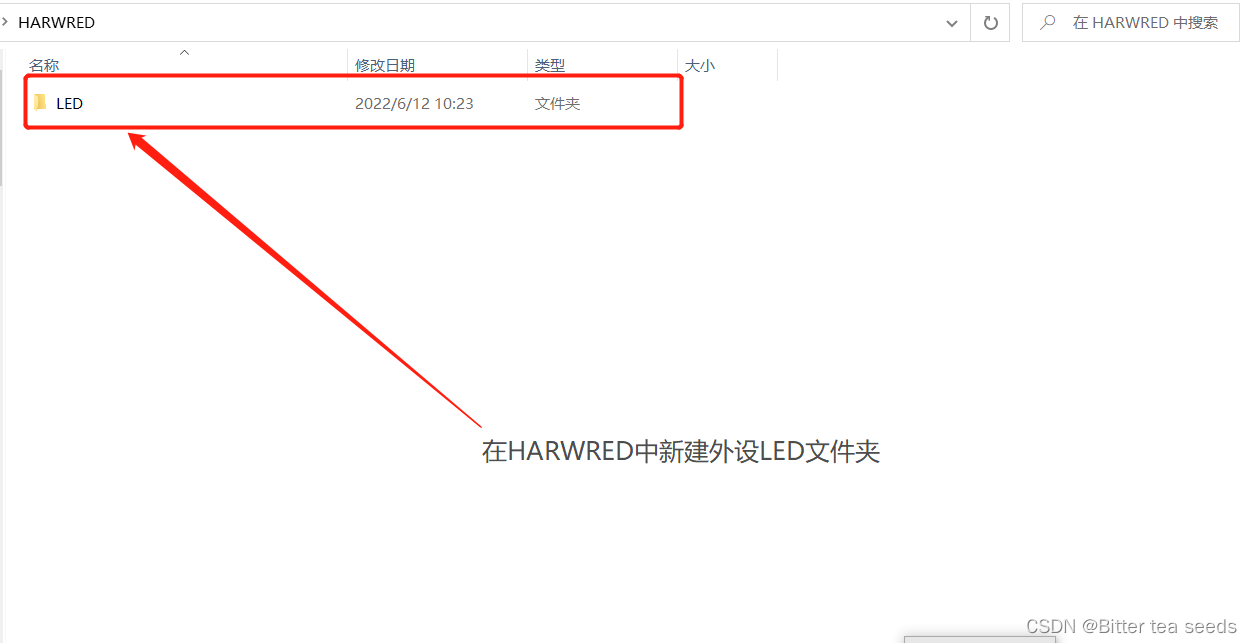

1.1在以搭建好的工程文件中，新建外设文件夹

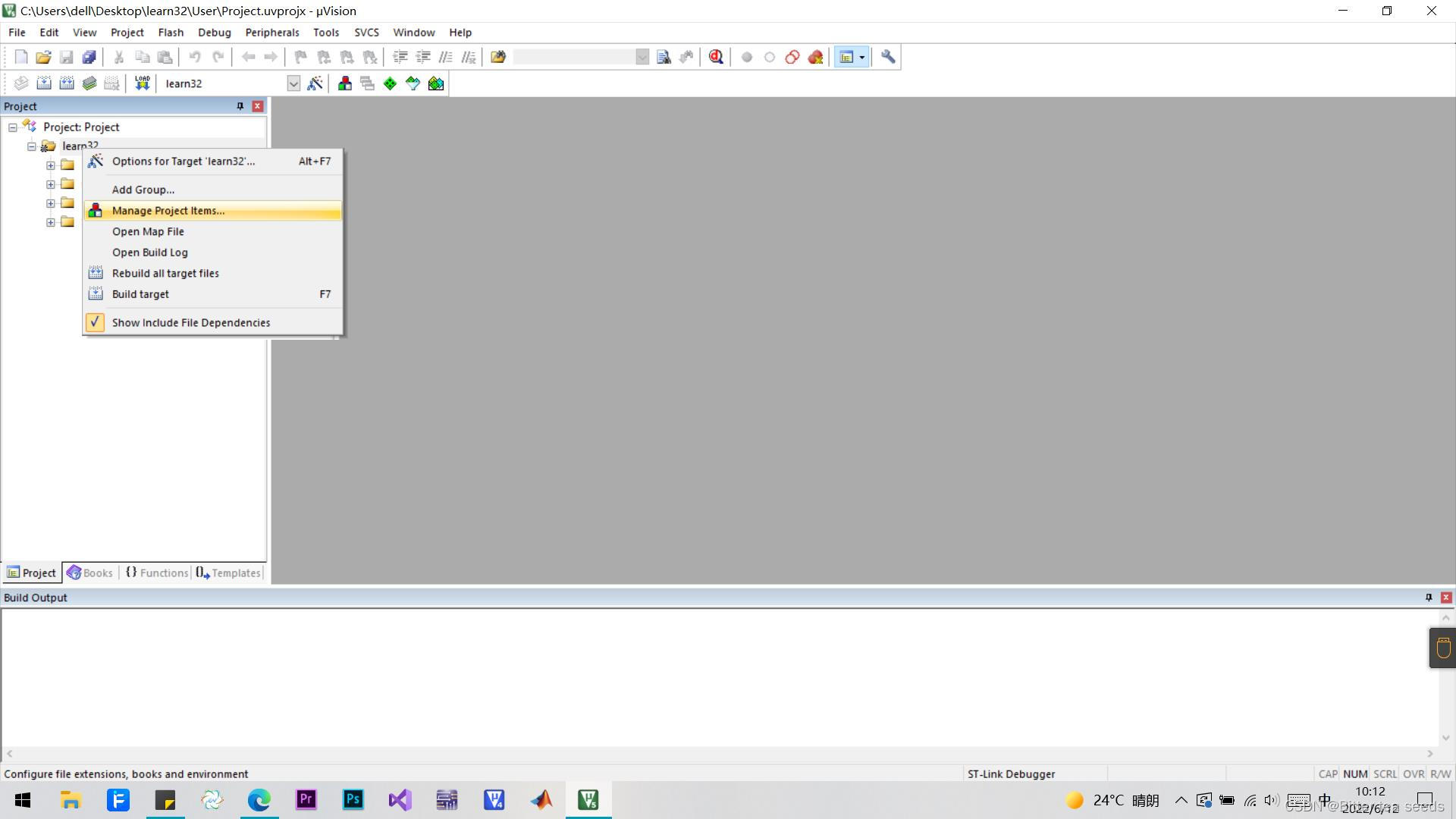

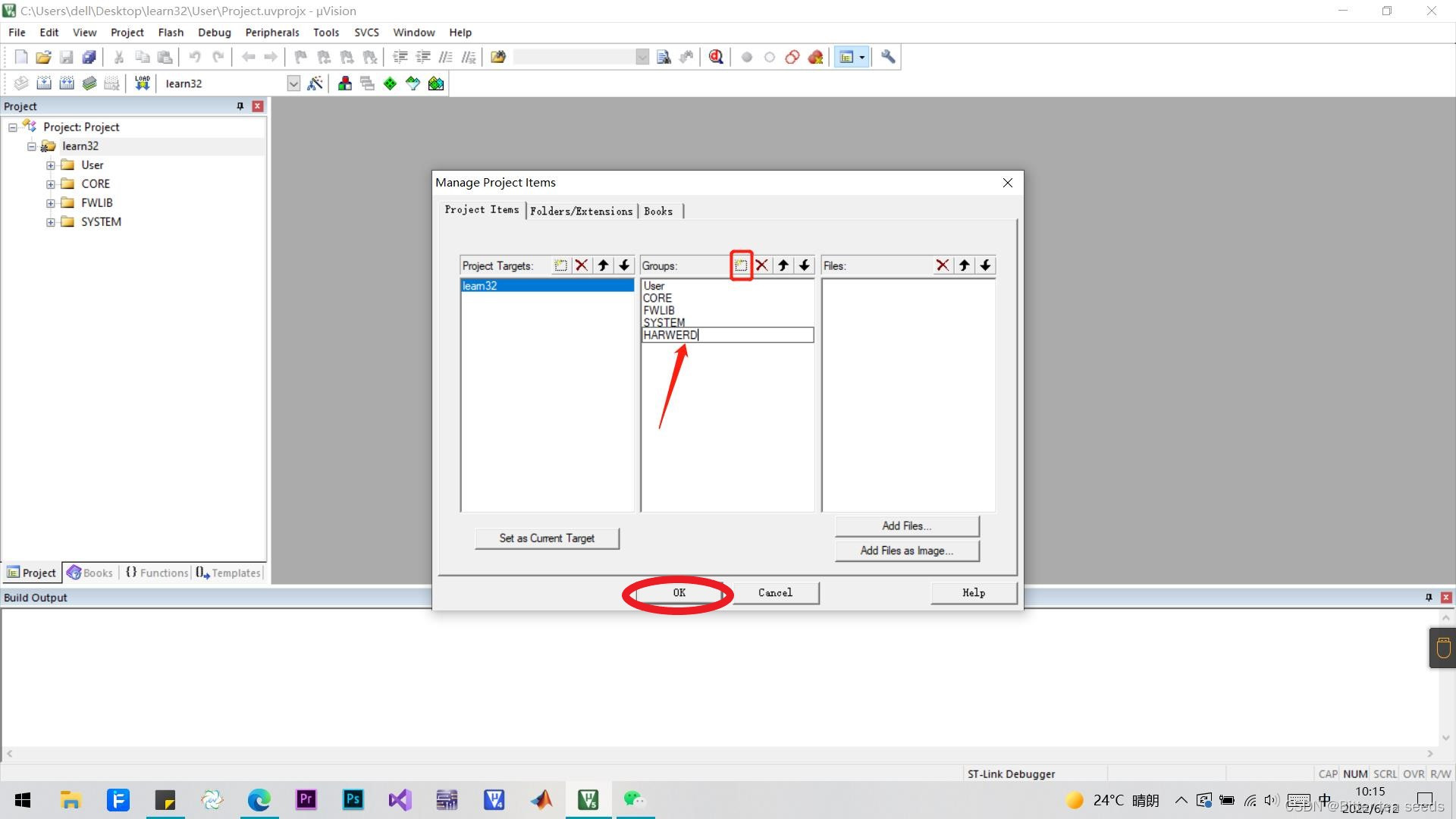

1.2在工程文件夹中，添加路径

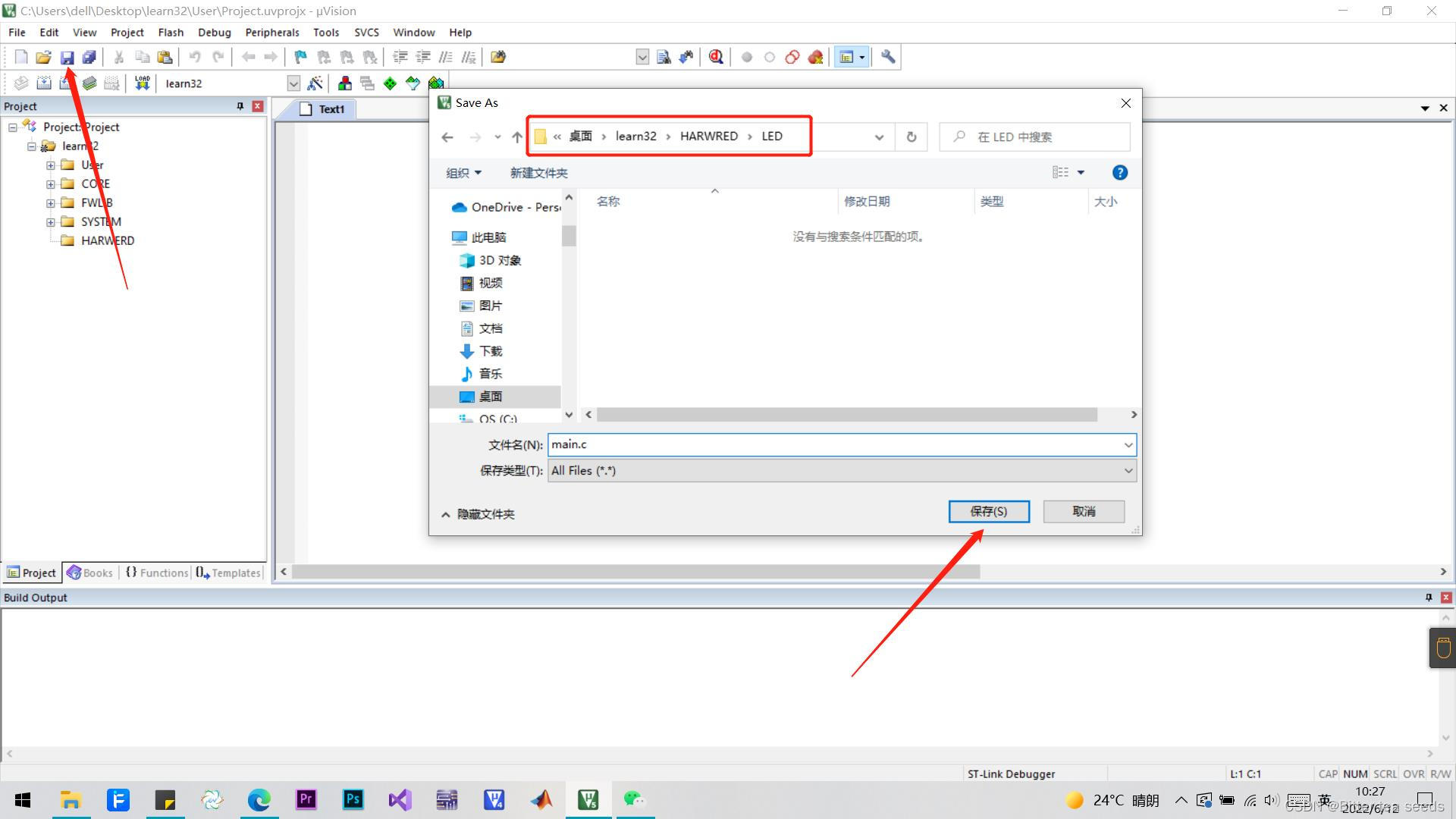

1.3建立<.c>和<.h>文件

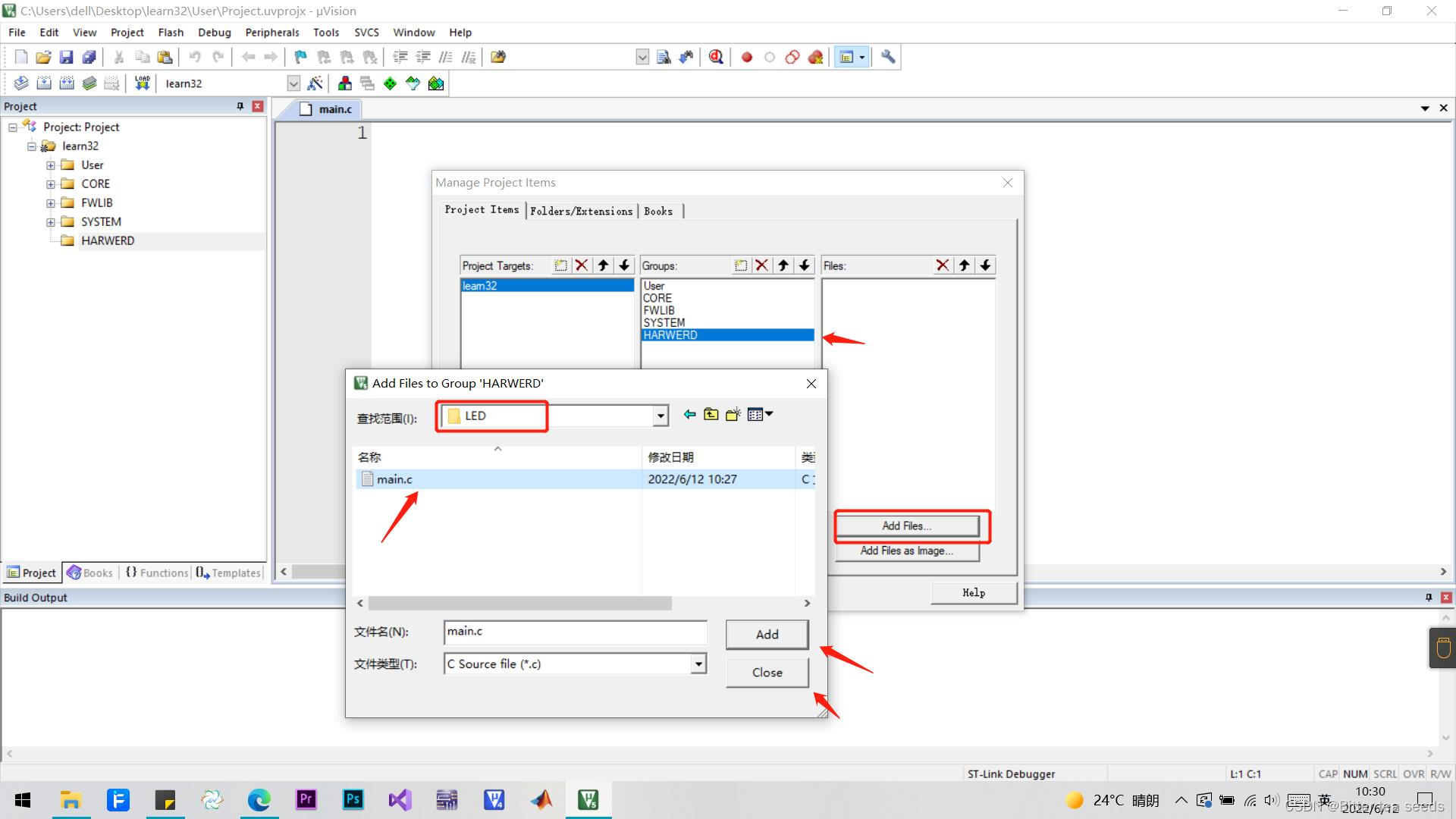

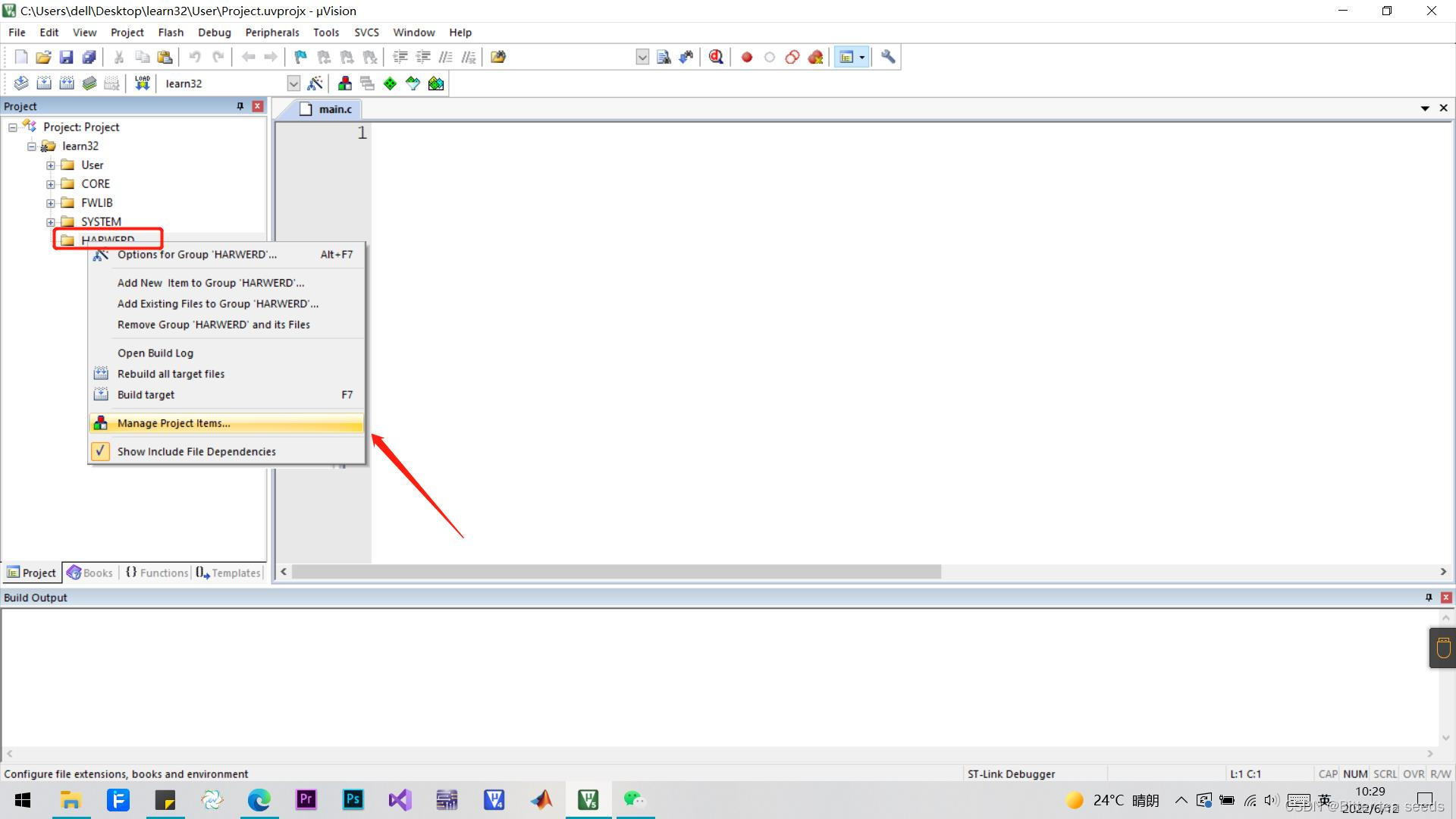

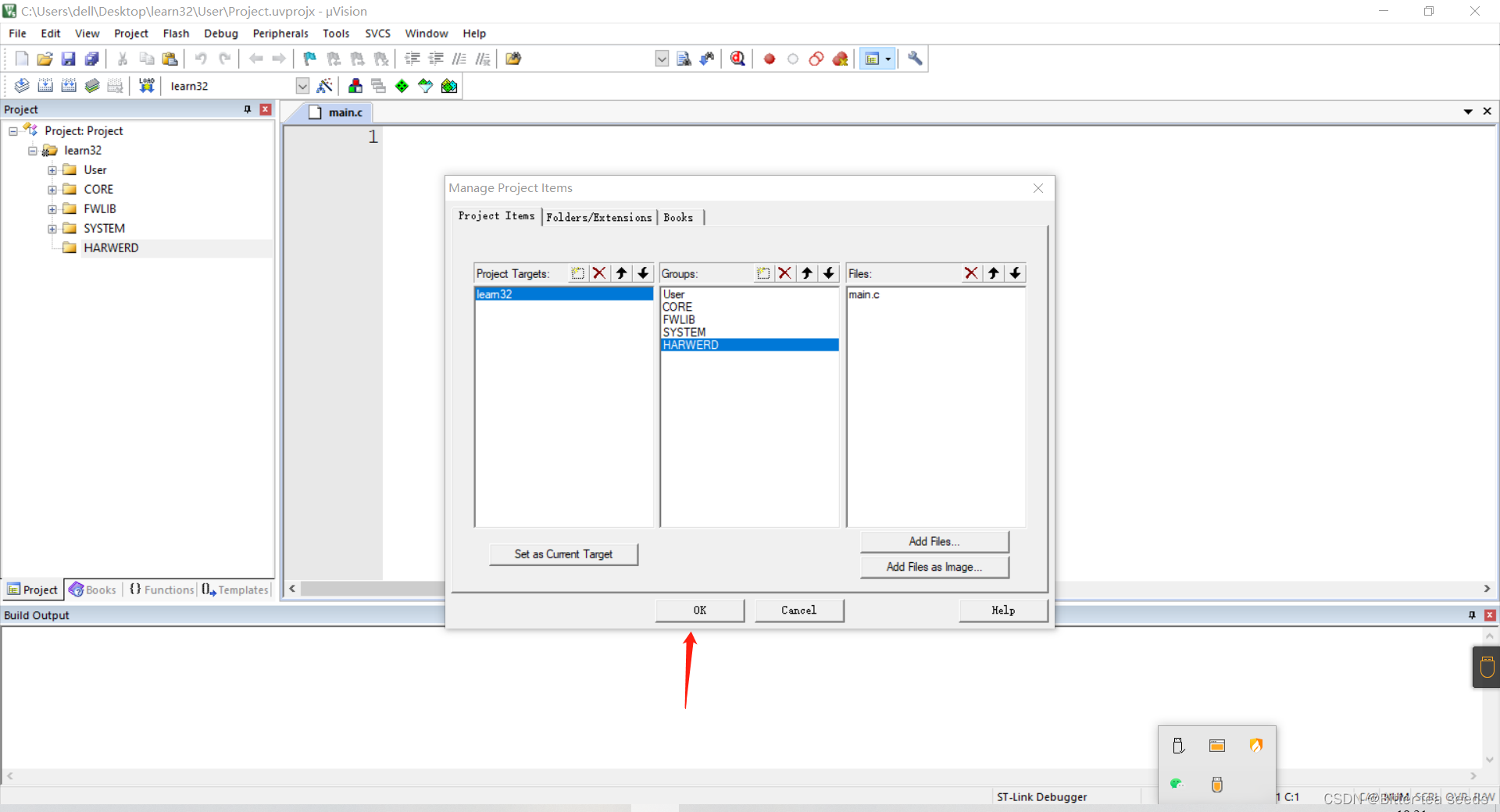

1.4将<.c>文件添加到文件夹中



<.h>同样的操作步骤

2.ST_LINK烧录搭建

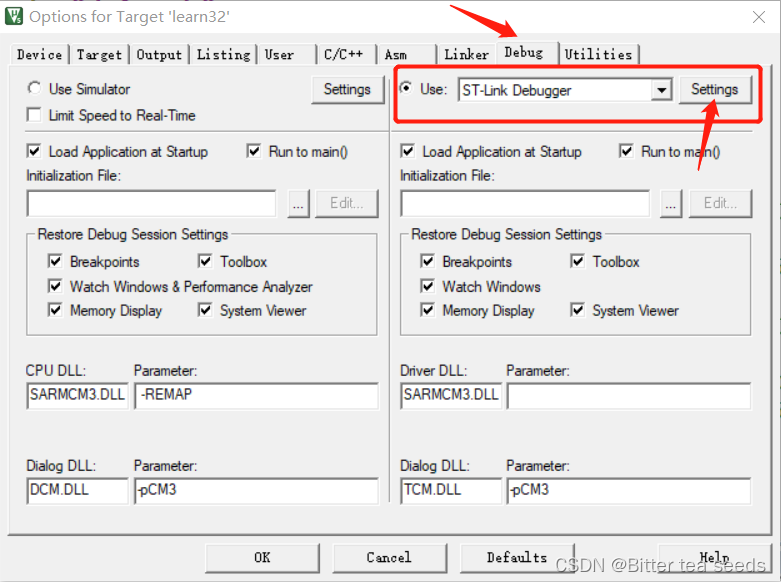

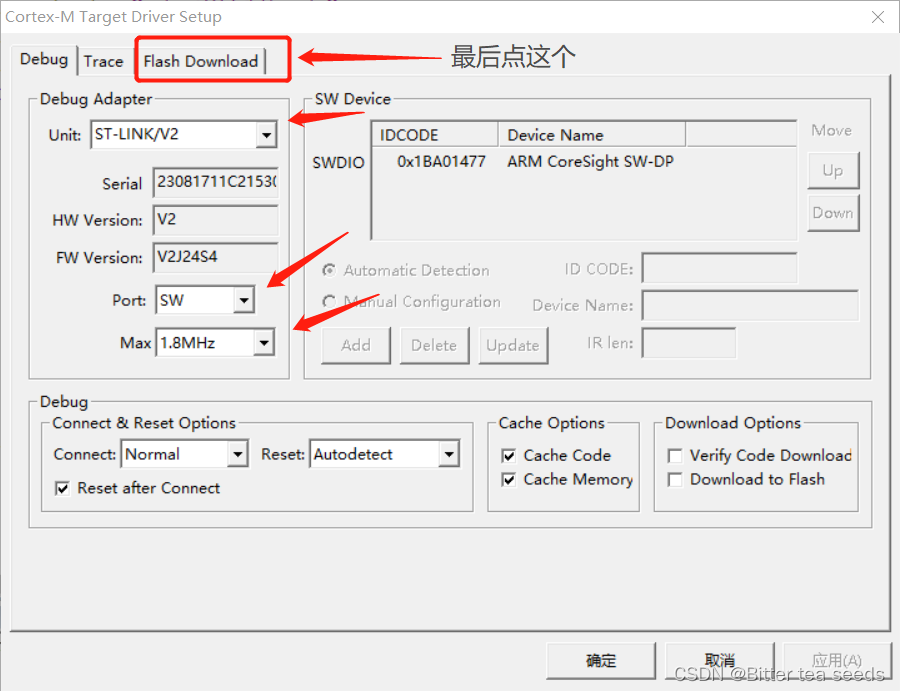

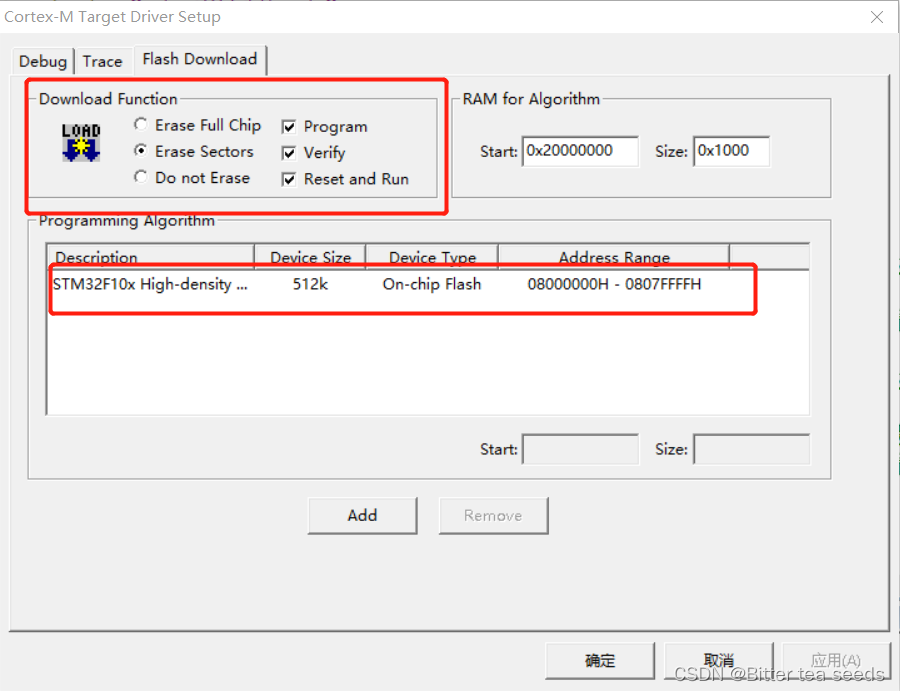

2.1点击魔术棒




但是我在使用STLINK下载时出现了问题

3.STlink下载出现st-link usb communication error解决方法

解决方法就是进行固件升级；

点击ST-LinkUpgrade.exe，打开st-link upgrade软件进行固件升级

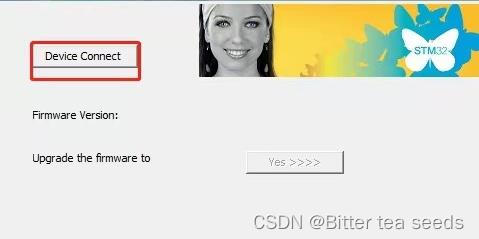

插上st-link固件到电脑，点击Device Connect按钮，连接st-link

千万不要将USB接口拔掉，否则会导致升级失败

若出现如下报错，则可尝试重新插拔st-link固件，或者换一个usb接口进行连接

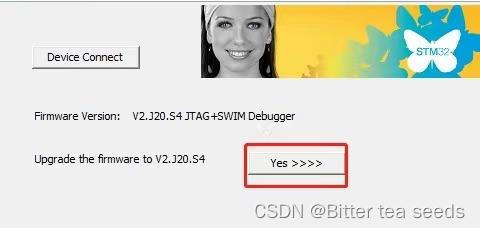

连接成功!如下图，可以看到当前固件版本以及即将升级的版本，点击yes进行升级

更新驱动

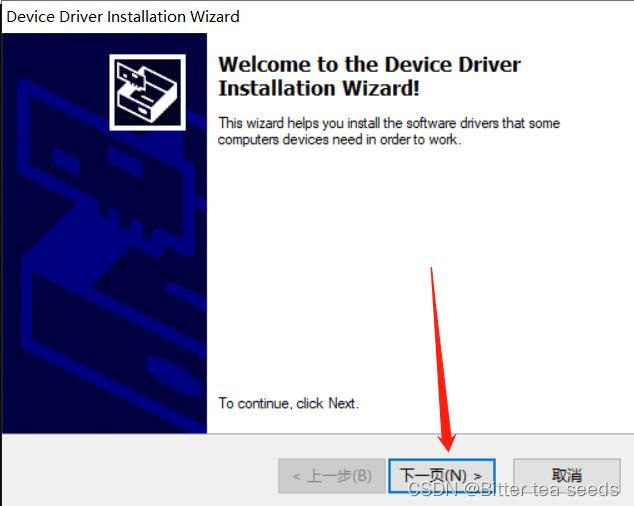

已管理员身份运行D:\MDKkeil5\ARM\STLink\USBDriver\stlink_winusb_install.bat文件，进行驱动更新

点击下一步，直至完成。
问题就轻松加愉快的解决了！

二、LED跑马灯程序

STM32与51单片机确实不同，STM32要比51更高级；
STM32程序直接调用库函数，比51要方便很多，STM32的寄存器很多，功能也比51要更加强大。
*操作步骤 借鉴正点原子PPT

实际上也是对寄存器进行操作。

1.LED.c程序

用到的重要函数 *借鉴正点原子PPT

代码如下（所示）：

#include "led.h"
#include "stm32f10x.h"
void LED_Init(void)
{
		GPIO_InitTypeDef GPIO_InitStruct;
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//使能GPIOB的时钟
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE,ENABLE);//使能GPIOE的时钟

		GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;//选择推挽是因为可以直接输出高电平
		GPIO_InitStruct.GPIO_Pin=GPIO_Pin_5;//选择GPIOB5
		GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;//输出速度是50M

		GPIO_Init(GPIOB,&GPIO_InitStruct);//GPIOB5初始化

		GPIO_SetBits(GPIOB,GPIO_Pin_5);//对GPIOB5设置高电平

		GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;//选择推挽是因为可以直接输出高电平
		GPIO_InitStruct.GPIO_Pin=GPIO_Pin_5;//选择GPIOB5
		GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;//输出速度是50M

		GPIO_Init(GPIOE,&GPIO_InitStruct);//GPIOE5初始化
		GPIO_SetBits(GPIOE,GPIO_Pin_5);//对GPIOE5设置高电平
}

2.LED.h程序

代码如下（所示）：

#ifndef __led_H
#define __led_H
void LED_Init(void);

#endif

在这里我遇到了一个警告，很有意思啊

3…\harwred\led\led.h(7): warning: #1-d: last line of file ends without a newline

这可能是MDK开发人员留的一个小彩蛋，就是最后一行代码，必须回车才可以，感觉那个人一定有强迫症。

4.main.c程序

进行函数的调用就可以了

代码如下（所示）：

#include "stm32f10x.h"
#include "led.h"
#include "delay.h"
int main(void)
{
		LED_Init();//进行LED初始化的调用
		delay_init();//进行延时函数初始化的调用
		while(1)
		{
					GPIO_SetBits(GPIOB,GPIO_Pin_5);//对GPIOB5设置高电平
					delay_ms(500);//延时500毫秒
					GPIO_ResetBits(GPIOB,GPIO_Pin_5);//对GPIOB5设置低电平
					delay_ms(500);//延时500毫秒
					GPIO_SetBits(GPIOE,GPIO_Pin_5);//对GPIOE5设置高电平
					delay_ms(500);//延时500毫秒
//					GPIO_ResetBits(GPIOB,GPIO_Pin_5);//对GPIOB5设置低电平
					GPIO_ResetBits(GPIOE,GPIO_Pin_5);//对GPIOE5设置低电平
					delay_ms(500);//延时500毫秒
		}
}

5.最后进行STLINK的下载

---

实验现象

STM32LED灯闪烁
