ORCAD16.6 Capture软件操作界面介绍

本文选用Cadence16.6版本的ORCAD原理图设计软件来进行展示说明，一般进行原理图设计时，默认选用ORCAD Capture工具就行，以下是软件打开的操作界面：

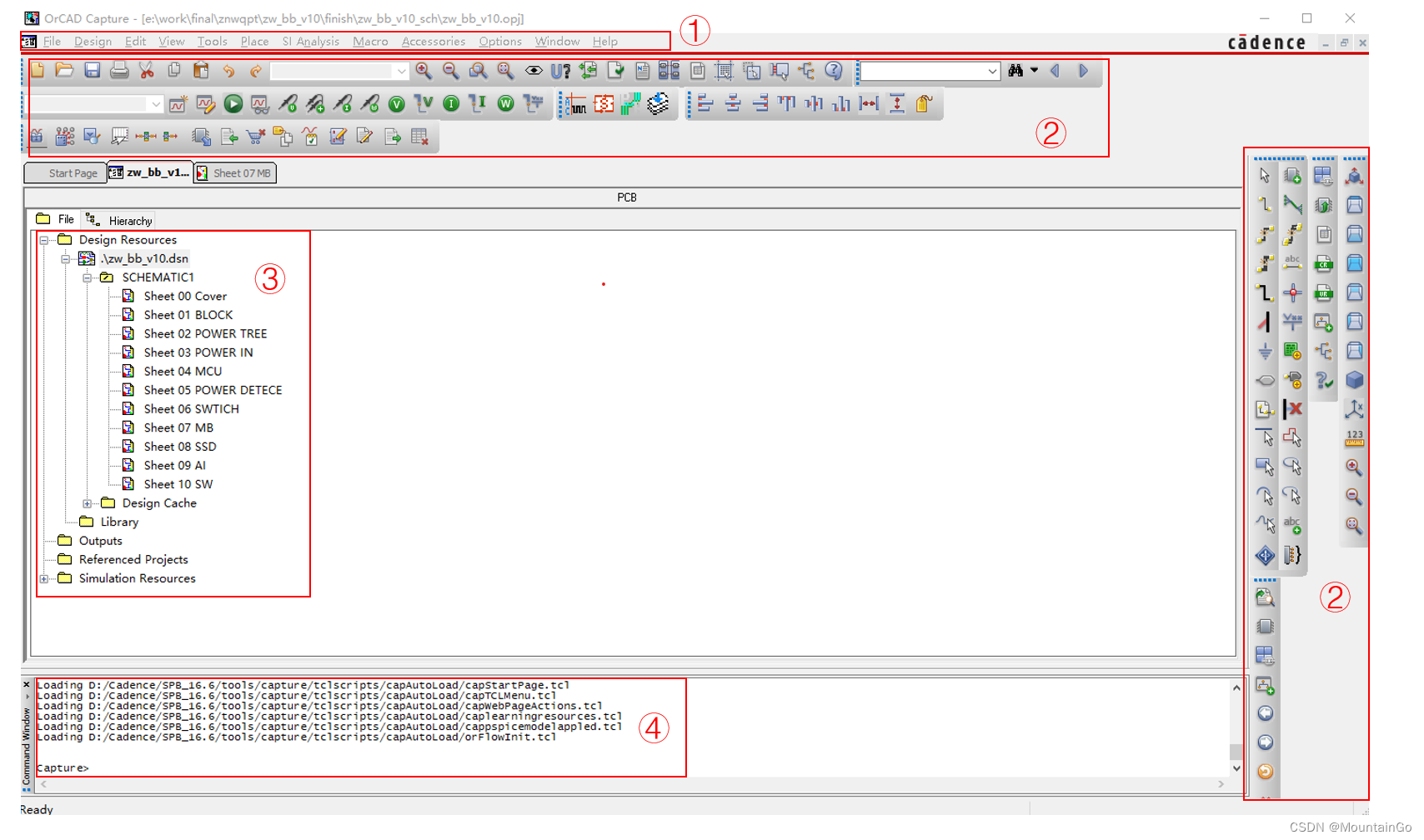

①：ORCAD软件的默认工具栏

②：不同操作情况下的多功能工具栏，具体部分在下面展示

③：原理图设计时的操作界面，

SCHEMATIC1:原理图设计图表，若需添加原理图页，右键选择NEW PAGE即可

DESIGN Cache：此原理图设计时所用到的元器件封装

Library：这里可以添加原理图库

④：命令行窗口，输入操作指令的地方,常用于输入快捷指令

为了便于更加直观说明上述②工具栏的使用情况，作者将所有工具栏如下所示排列出来进行展示进行说明（点击工具栏空白处即可进行拖动），如下图所示：

Allign：对齐窗口，在这里可以进行元器件、文字等的对齐，支持左对齐、右对齐等操作

Search：搜索工具栏，可以根据不同的属性进行关键字的搜索，注意若要全篇搜索，需要先选中.DSN文件；单页内搜索则先点击单页原理图即可

Pspice:电路仿真工具,此工具栏
