ORCAD Capture怎么创建新的原理图和元器件库？

今天介绍一下如何使用ORCAD Capture软件创建一个新的原理图文件和元器件库？

一、新建原理图页面

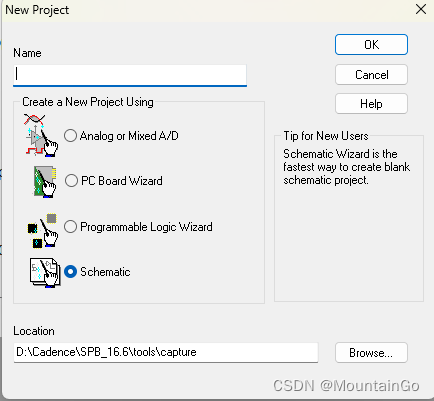

1. 先新建一个工程，点击菜单File->New->Project，指定好存放路径及名称，点击“OK”退出。

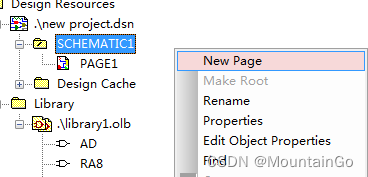

2. 在新建的工程中，点取SCHEMATIC1目录右击，选择新建New Page。

3. 在弹出的界面中填写好页面名，点击OK退出。

二、创建Capture原理图符号库

1 创建普通器件

1.1 先新建一个原理图符号库，在原理图工程界面点击菜单File->New->Library。
