CPU的单总线和双总线

总线分类

（一）CPU按照总线的功能分可分为

1.数据总线
数据总线是CPU与存储器、CPU与I/O接口设备之间传送数据信息(各种指令数据信息)的总线，这些信号通过数据总线往返于CPU与存储器、CPU与I/O接口设备之间，因此，数据总线上的信息是双向传输的。

2.地址总线
地址总线上传送的是CPU向存储器、I/O接口设备发出的地址信息，寻址能力是CPU特有的功能，地址总线上传送的地址信息仅由CPU发出，因此，地址总线上的信息是单向传输的。

3.控制总线
控制总线传送的是各种控制信号，有CPU至存储器、I/O接口设备的控制信号，有I/O接口送向CPU的应答信号、请求信号，因此，控制总线是上的信息是双向传输的。控制信号包括时序信号、状态信号和命令信号(如读写信号、忙信号、中断信号)等。

（二）cpu按总线的条数可分为

单总线

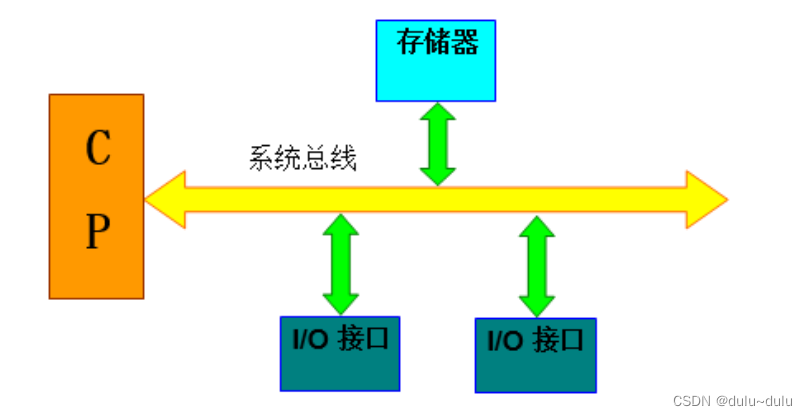

单总线结构如下图所示。计算机的各个部件均系统总线相连，所以它又称为面向系统的单总线结构。在单总线结构中，CPU与主存之间、CPU与I/O设备之间、I/O设备与主存之间、各种设备之间都通过系统总线交换信息。单总线结构的优点是控制简单方便，扩充方便。但由于所有设备部件均挂在单一总线上，使这种结构只能分时工作，即同一时刻只能在两个设备之间传送数据，这就使系统总体数据传输的效率和速度受到限制，这是单总线结构的主要缺点。



双总线

双总线结构又分为面向CPU的双总线结构和面向存储器的双总线结构。

面向CPU的双总线结构如下图所示。其中一组总线是CPU与主存储器之间进行信息交换的公共通路，称为存储总线。另一组是CPU与I/O设备之间进行信息交换的公共通路，称为输入/输出总线（I/O总线）。外部设备通过连接在I/O总线上的接口电路与CPU交换信息。

由于在CPU与主存储器之间、CPU与I/O设备之间分别设置了总线，从而提高了微机系统信息传送的速率和效率。但是由于外部设备与主存储器之间没有直接的通路，它们之间的信息交换必须通过CPU才能进行中转，从而降低了CPU的工作效率（或增加了CPU的占用率。一般来说，外设工作时要求CPU干预越少越好。CPU干预越少，这个设备的CPU占用率就越低，说明设备的智能化程度越高），这是面向CPU的双总线结构的主要缺点 。
