如何绘制PAD图和N-S图（详细步骤）

在软件详细设计阶段有四个要点：N-S图，PAD图，程序流程图，PDL语言

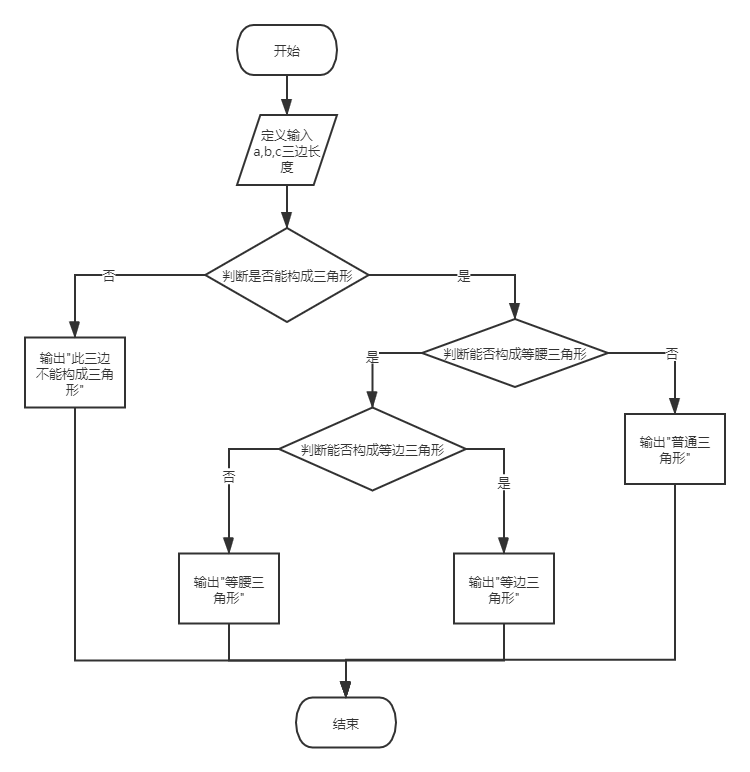

对于程序流程图的绘制较简单，想详细了解可以看：

程序流程图详解（六大部分） (zhihu.com)

对于PDL语言这里也不是重点,我们只需要知道以下几种结构:

1.顺序型:顺序型由几个连续的处理步骤依次排列构成。

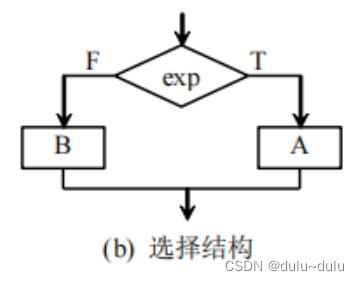

2.选择型:选择型是指由某个逻辑判断式的取值决定选择两个处理中的一个。

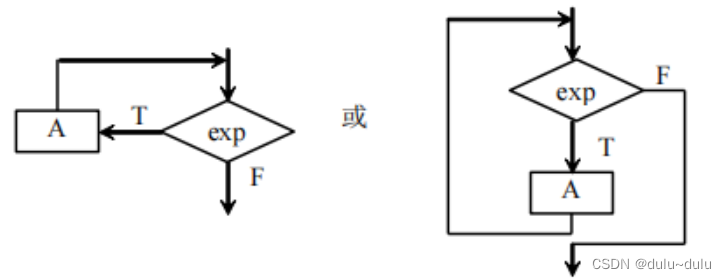

3.while型:while型循环是先判定型循环在循环控制条件成立时，重复执行特定的处理。

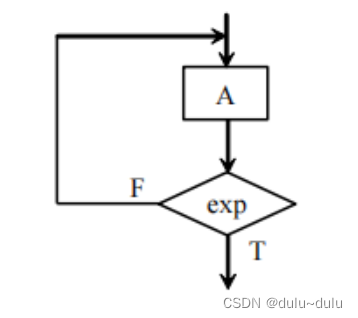

4.until型:until型循环是后判定型循环，重复执行某些特定的处理，直到控制条件成立为止。

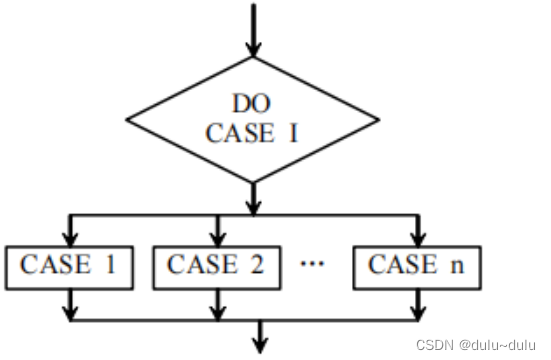

5.多情况选择型:多情况型选择列举多种处理情况，根据控制变量的取值，选择执行其一。

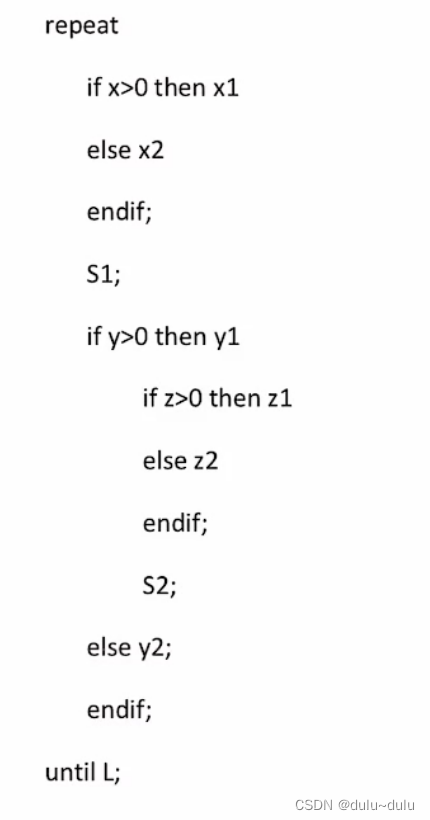

一般的题型中会给出一段PDL语言,根据PDL语言绘制PAD图和N-S图,以以下这段PDL语言为例,来看一看详细绘制步骤:

N-S图：

也叫盒图，由美国学者I.Nassi 和 B.Shneiderman提出，所以又称N-S图，可以清晰的表示程序的结构以及流程，其主要特征为“矩形框”。

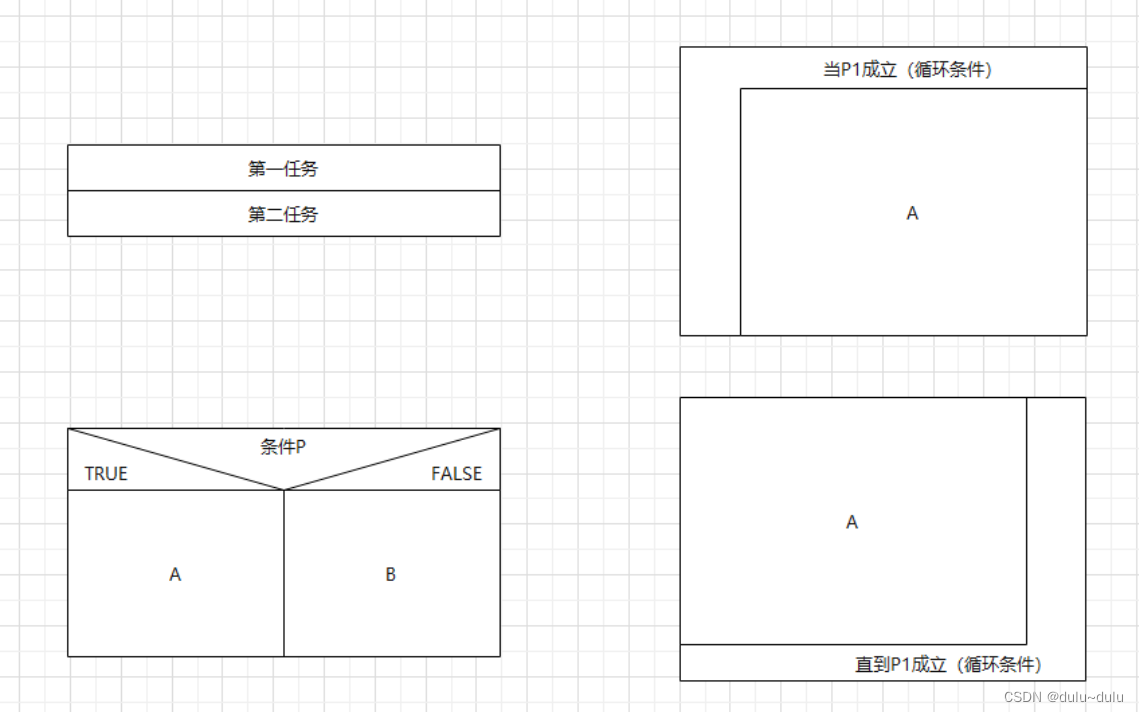

对于N-S图,通过以下画法表示语言的结构:

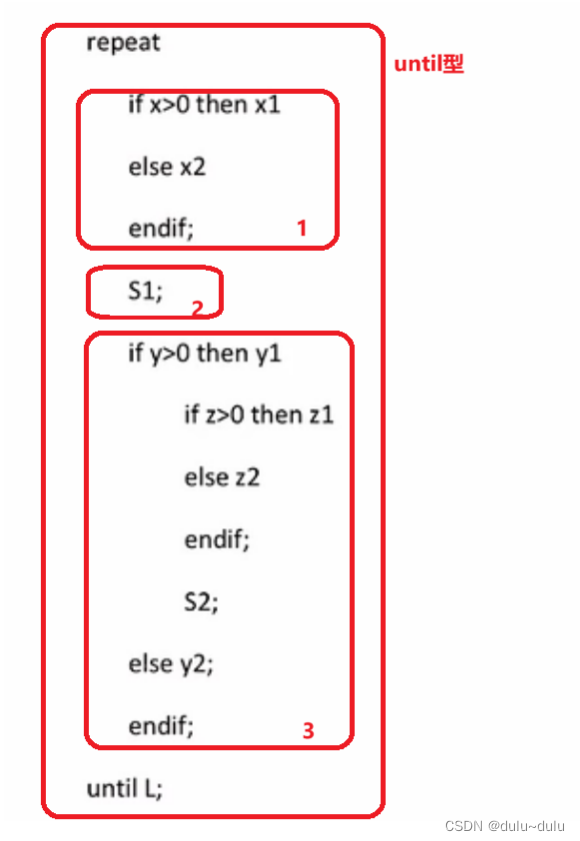

1.首先划分代码块,该段代码有三段代码块:

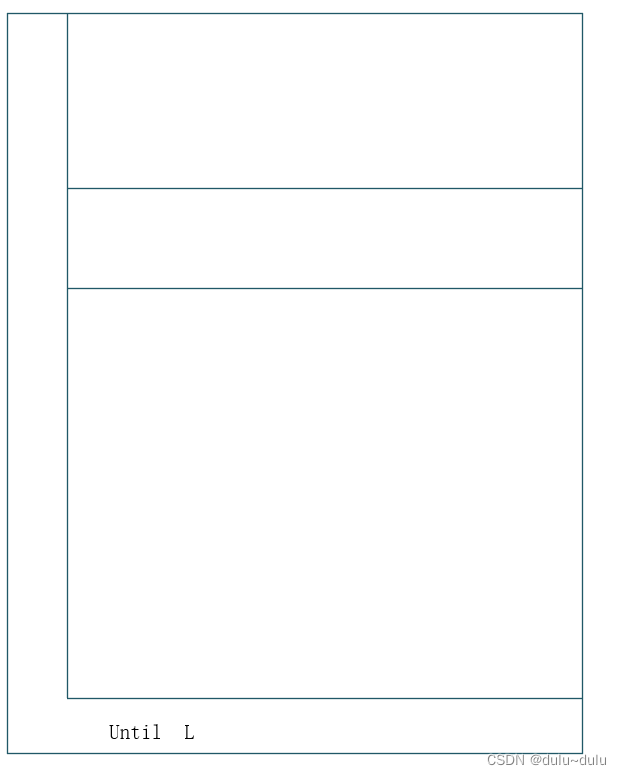

2.根据代码块绘制相应模块,并且用until包裹:

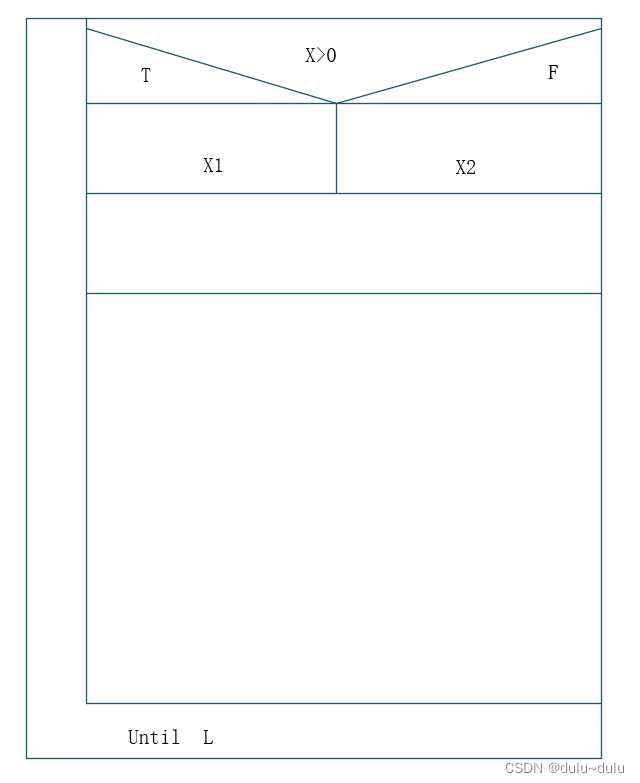

3.绘制第一个模块的具体内容:

if x>0 then x1
else x2
endif;

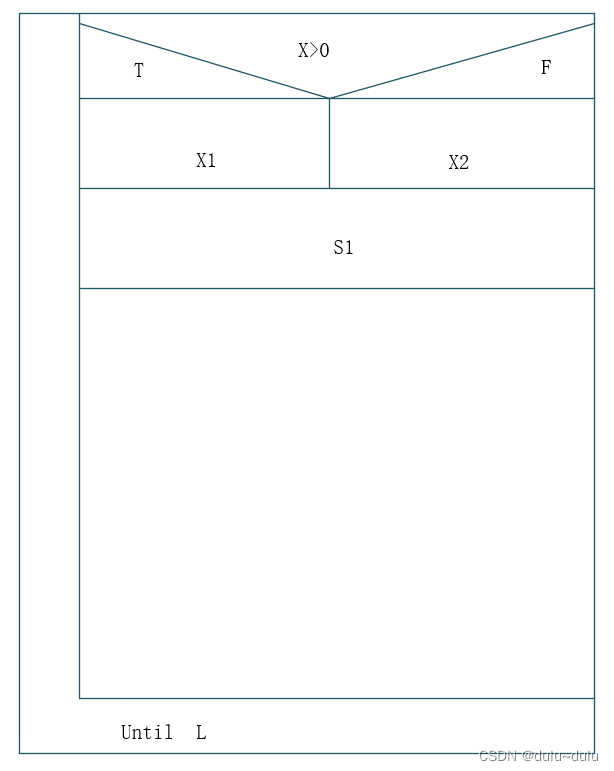

 4.绘制第二个模块:

S1;

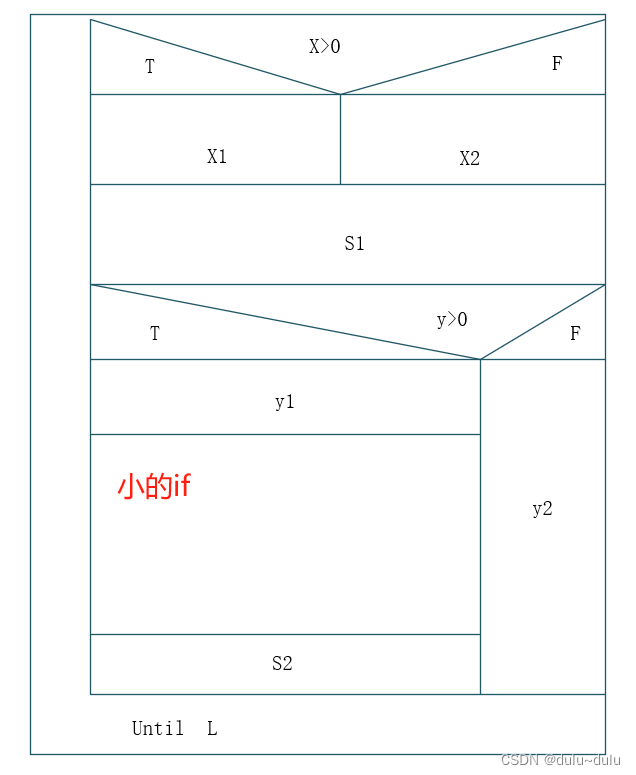

5.绘制第三个模块,在第三个模块中,"if" 包裹着"if",先绘制大的"if"的框架:

if y>0 then y1
        if z>0 then z1

        else z2
        endif;
        S2;
else y2;
endif;

6.填充小的"if"中的内容:

        if z>0 then z1

        else z2
        endif;

PAD图：

全称为Problem Analysis Diagram，即问题分析图表，利用二维树形结构表示程序的控制流，也就是将程序功能的路线图给画出来，既可以表示程序的逻辑，也可以表示程序的结构，区分它的方法是程序的最左端有一条“竖线”，表示程序的“主线”。

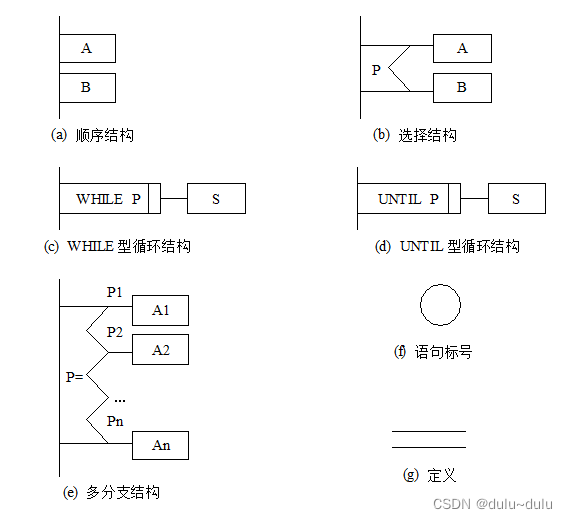

对于PAD图,通过以下画法表示语言的结构:

PAD图有两种画法,如果该流程不是很复杂,可以画为一张图,如果很复杂就可以画多张子图,只要代码段的功能能够完整的描述出来

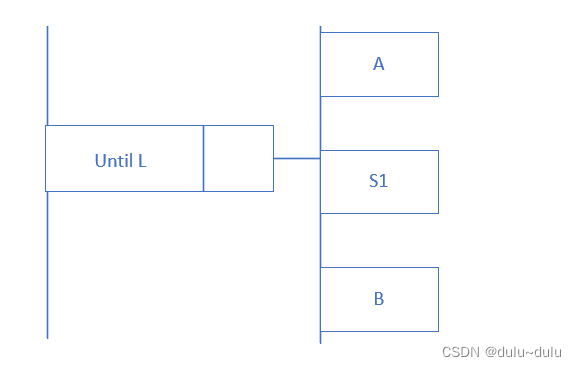

1.首先通过多张子图绘制,这一代码段有3个模块构成:

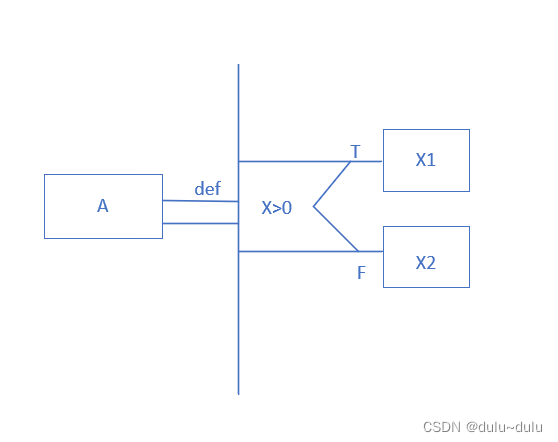

2.再画A的具体内容:

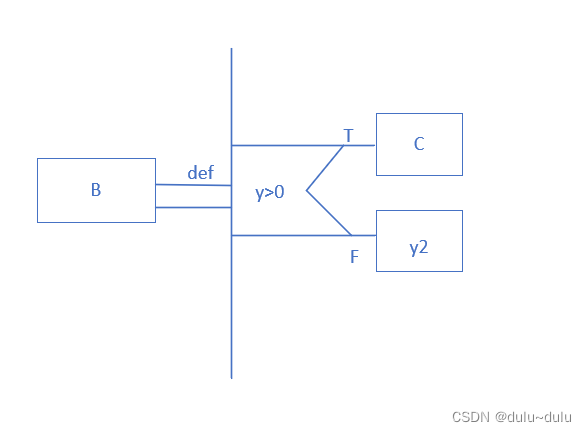

3.画B的具体内容:

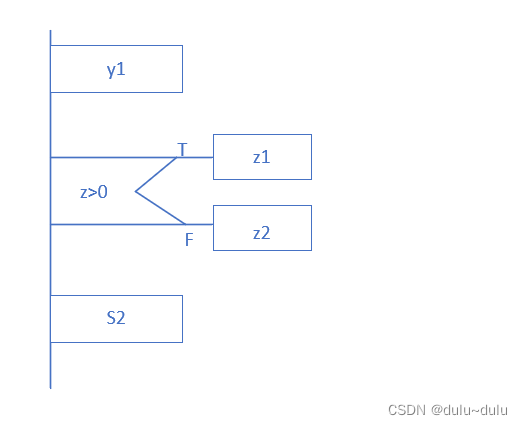

其中C的具体结构为:

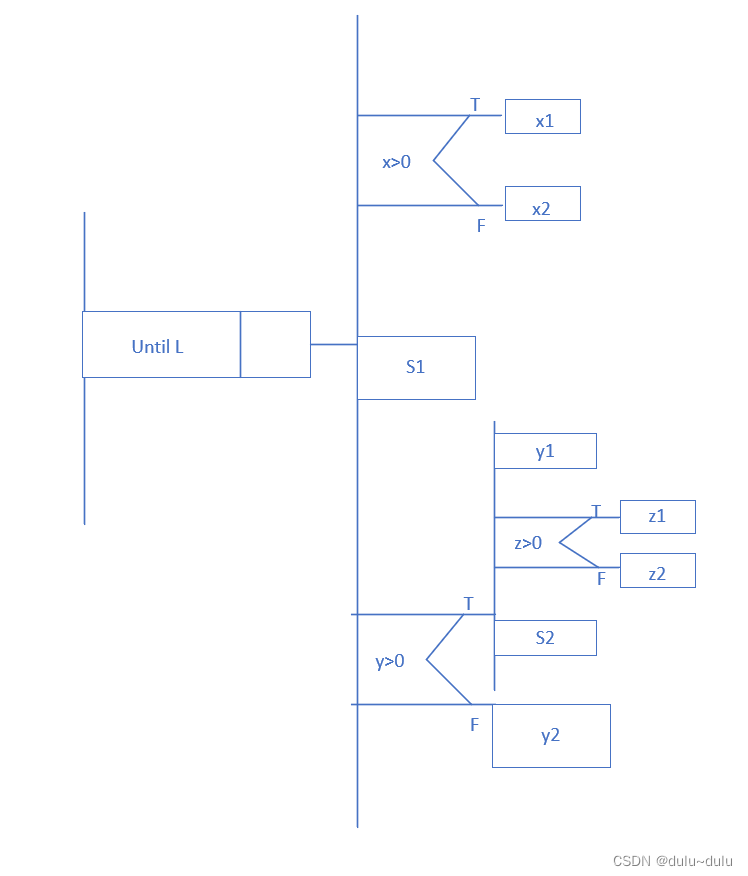

而对应的画在一张图的效果如下:
