1.电路交换(Circuit Exchanging)

一.物理层基本概念

物理层解决如何在连接各种计算机的传输媒体上传输数据比特流，而不是指具体的传输媒体。（也就是第0层，不是物理层）

物理层的主要任务是：确定与传输媒体接口有关的一些特性：

•机械特性：定义物理连接的特性，规定物理连接时所采用的规格、接口形状、引线数目、引脚数量和排列情况。

•电气特性：规定传输二进制位时，线路上信号的电压范围、阻抗匹配、传输速率和距离限制等。

例如：某网络在物理层规定，信号的电平用+10V~+15V表示进制0，用-10V~-15V表示二进制1，电线长度限于15m以内

•功能特性：指明某条线上出现的某一电平表示何种意义，接口部件的信号线的用途。

例如:在描述一个物理层接口引脚处于高电平时的含义时,就是在描述功能特性

功能特性通常不会出现数字,电气特性通常包含数字

•规程特性(过程特性):定义各条物理线路的工作规程和时序关系

二.数据通信的基础知识

1.典型的数据通路模型

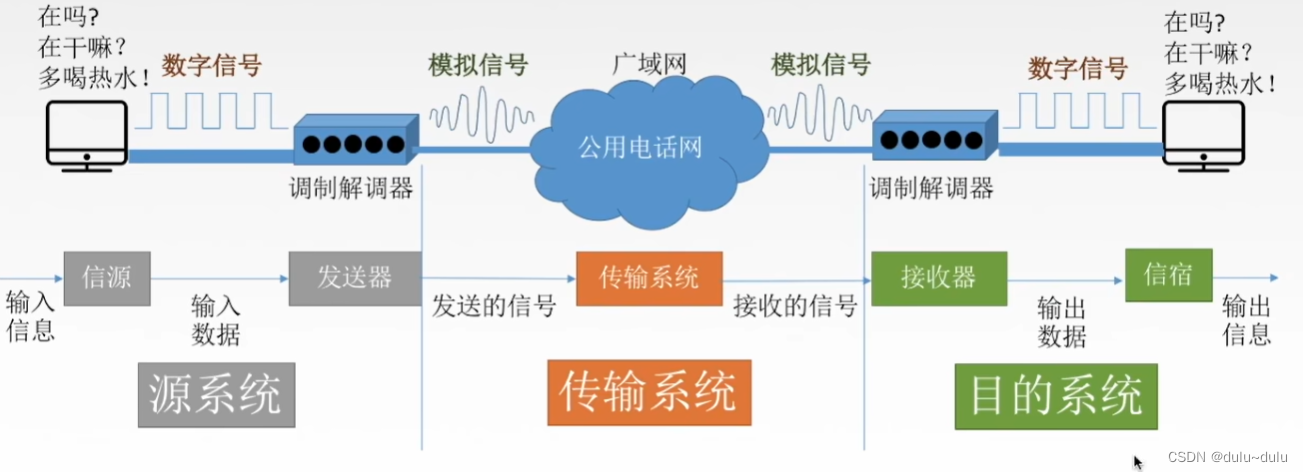

输入端(信源)的数字信号通过调制解调器(发送器)转变为模拟信号以放到广域网(传输系统)上的模拟信道进行传输,之后模拟信号又会通过调制解调器(接收器)解调为数字信号,再传送给输出端(信宿)

2.数据通信相关术语

通信的目的是传送消息(消息:语音、文字、图像、视频等),数据通信指在不同计算机之间传输表示信息的二进制数0、1序列的过程。

数据data:传送信息的实体，通常是有意义的符号序列

信号:数据的电气/电磁的表现，是数据在传输过程中的存在形式

信源:产生和发送数据的源头。
信宿:接收数据的终点。
信道:信号的传输媒介。一般用来表示向某一个方向传送信息的介质，因此一条通信线路往往包含一条发送信道和一条接收信道。

信道按传输信号分:模拟信道(传送模拟信号) 数字信道(传送数字信号)

信道按传输介质分:无线信道(看不到,摸不着的非导向型的信道) 有线信道

3.三种通信方式

从通信双方信息的交互方式看，可以有三种基本方式:

(1)单工通信
只有一个方向的通信而没有反方向的交互，仅需要一条信道。

(2)半双工通信/双向交替通信
通信的双方都可以发送或接收信息，但任何一方都不能同时发送和接收需要两条信道。

(3)全双工通信/双向同时通信
通信双方可以同时发送和接受信息，也需要两条信道。

4.两种传输方式

(1)串行传输

将表示一个字符的8位二进制数按由低位到高位的顺序依次发送

速度慢，费用低，适合远距离

(2)并行传输

将表示一个字符的8位二进制数同时通过8条信道发送

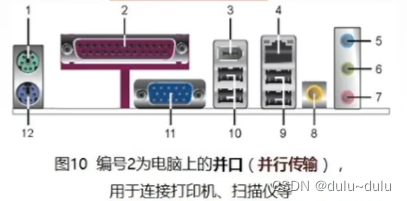

速度快，费用高，适合近距离，用于计算机内部的数据传输

为什么适合于近距离传输:

1.费用高,长距离传输的线路成本高

2.信号线之间的干扰大，不能用于长距离传输。因为并行线路多，线路间会产生干扰。并排的信号线在进行高速传输时，会在每条信号线的周围产生微弱的电磁场，出现串音干扰，进而影响到其它信号线中的数据传输。传输距离越长，串音干扰越严重。

5.实现同步的传输/通信方式

计算机在通信过程中需要实现字符同步,实现字符同步的方法有两种:同步传输与异步传输

同步传输

在同步传输的模式下，数据的传送是以一个数据区块为单位，因此同步传输又称为区块传输。在传送数据时，需先送出1个或多个同步字符，再送出整批的数据。

异步传输

异步传输将比特分成小组进行传送，小组可以是8位的1个字符或更长。发送方可以在任何时刻发送这些比特组，而接收方不知道它们会在什么时候到达。传送数据时，加一个字符起始位和一个字符终止位。

注:异步传输也是实现字符同步的方法

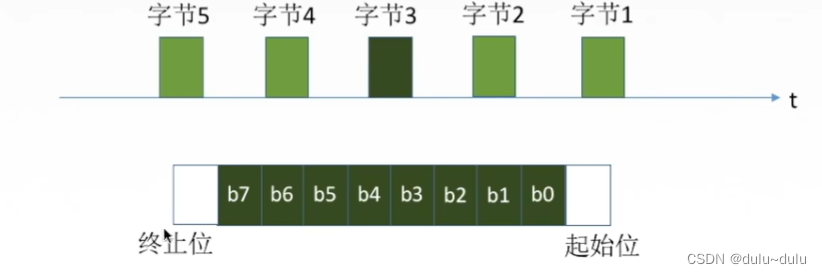

如下图所示,每个字节可以在任意时刻发送,在每个字节发送前,需要为其加一个起始位和终止位:

6.关于数据传输速率的术语

(1)码元

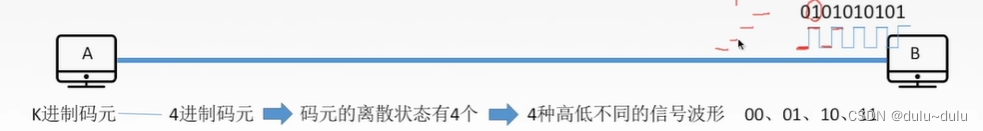

码元是指用一个固定时长的信号波形(数字脉冲)，代表不同离散数值的基本波形，是数字通信中数字信号的计量单位，这个时长内的信号称为k进制码元，而该时长称为码元宽度。当码元的离散状态有M个时(M大于2)，此时码元为M进制码元。例如，在使用二进制编码时，只有两种不同的码元，一种代表0状态，另一种代表1状态。对于四进制码元,码元的离散状态有4个,4种高低不同的信号波形00,01,10,11(一个码元携带的bit信息量为2),也就是有4种不同的码元

同理,16进制码元对应16种不同的码元,每个码元携带4bit信息量,即0000~1111

所以用 $log_{2}^{N}$ 表示用多少bit表示N进制的码元,例如对于4进制码元,一个码元就用 $log_{2}^{4}$ =2位bit表示

(2)数据传输速率的两种表示方法

速率也叫数据率，是指数据的传输速率，表示单位时间内传输的数据量。可以用码元传输速率和信息传输速率表示。

•码元传输速率(一秒能传输多少个码元)

别名码元速率、波形速率、调制速率、符号速率等，它表示单位时间内数字通信系统所传输的码元个数(也可称为脉冲个数或信号变化的次数)，单位是波特(Baud)。1波特表示数字通信系统每秒传输一个码元。

数字信号有多进制和二进制之分，但码元速率与进制数无关，只与码元长度T有关。

$R_{B}=1/T(B)$

•信息传输速率(一秒能传输多少个比特)

别名信息速率、比特率等，表示单位时间内数字通信系统传输的二进制码元个数(即比特数,因为对于2进制码元而言,一个码元对应一个bit)，单位是比特/秒(b/s)。

关系:若一个码元携带n bit的信息量，则M Bayd的码元传输速率所对应的信息传输速率为 MXn bit/s。

例题1:

某一数字通信系统传输的是四进制码元,4s传输了8000个码元,求系统的码元传输速率是多少?信息传输速率是多少?若另一通信系统传输的是十六进制码元,6s传输了7200个码元,求他的码元传输速率是多少?信息传输速率是多少?并指出哪个系统传输速率快?

四进制码元系统:

码元传输速率就是8000/4=2000Baud,信息传输速率就是2000* $log_{2}^{4}$ (一个码元用2位表示)=2000b/s

十六进制码元系统:

码元传输速率就是7200/6=1200Baud,信息传输速率就是1200* $log_{2}^{16}$ =4800bit/s

系统传输的是比特流，通常比较的是信息传输速率，所以传输十六进制码元的通信系统传输速率较
快

例题2:

已知八进制数字信号的传输速率为1600B。试问变换成二进制数字信号时的传输速率是多
少?

解读:因为二进制数字信号中,一个bit就是一个码元,所以可以把题目翻译为:八进制数字信号的bit传输速率为多少?

对于8进制码元,一个码元中含有 $log_{2}^{8}$ =3位bit,一个码元的传输速率为1600B,那么一个比特位的传输速率为1600*3=4800bit/s

例题3:

已知二进制数字信号的传输速率为2400b/s。试问变换成四进制数字信号时，传输速率为多少波特?

二进制数字信号中,一个bit传输速率为2400b/s,而在四进制数字信号中一个码元包含两个bit位( $log_{2}^{4}$ =2),即传输完两个bit后,一个码元才算传输完毕。那么一个码元的传输速率就是:

2400/2=1200B

(3)带宽

模拟信号系统中:

当输入的信号频率高或低到一定程度，使得系统的输出功率成为输入功率的一半时(即-3dB)，最高频率和最低频率间的差值就代表了系统的通频带宽，其单位为赫兹(Hz)。

数字设备中:

表示在单位时间内从网络中的某一点到另一点所能通过的“最高数据率”/"最高传输速率"/单位时间内通过链路的数量，常用来表示网络的通信线路所能传输数据的能力。单位是比特每秒(bps或b/s)

注:拥有更宽的带宽，也就是有更大的信息运送能力

7.奈氏准则和香农定理

首先来认识一些概念:

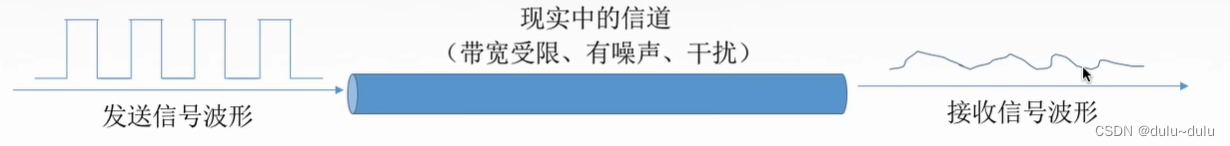

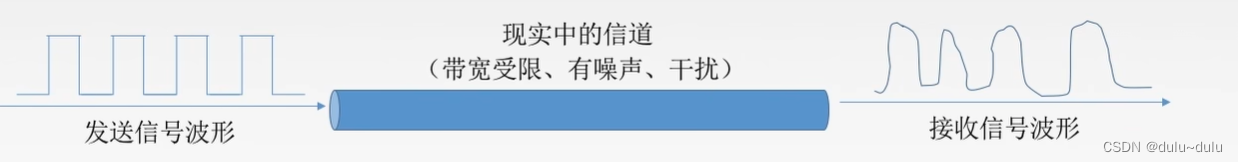

如图所示,现实中的信道会因为噪声,干扰等,出现波形受损,但是依旧能根据接收波形读出信号

但对于有些发送的信号,波形在发送过程中受损严重,导致接收到的信号无法识别

以上两种都称为失真,但第一种是有失真但可识别,第二种是失真大无法识别

影响失真程度的因素:

1.码元传输速率:码元传输速率越快,信号失真的程度就越严重

2.信号传输距离:距离越远,信号衰减程度越大

3.噪声干扰:噪声干扰越严重,信号失真程度就越严重

4.传输媒体质量:传输媒体质量越差,收到的干扰就越严重

失真的一种现象--码间串扰:

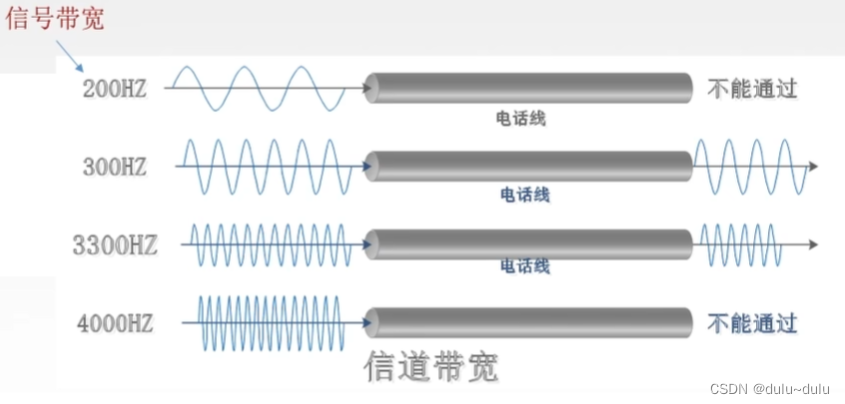

信道带宽是信道能通过的最高频率和最低频率之差,如下图所示200HZ信号带宽的信道是通过电话线后是不能被接收端识别的,因为该信道频率非常低,在电话线中传输的过程非常容易收到损耗

同样我们可以看到,4000Hz信道带宽的信道通过电话线后也不能被接收端识别的,这是因为信道频率很高,导致码元之间界限不清晰,导致接收端无法识别

这就是码间串扰的现象,即接收端收到的信号波形失去了码元之间清晰界限的现象

如何解决码间串扰的问题:

奈氏准则:

在理想低通(无噪声，带宽受限)条件下，为了避免码间串扰，极限码元传输速率为2W Baud，W是信道带宽，单位是Hz。

注:在计算机网路中,使用带宽的单位都是b/s,但是在奈氏准则与香农定理中带宽的单位是Hz

对于理想低通信道下的极限数据传输率:

=2W $log_{2}^{V}$ (b/s),其中

V表示有几种码元/码元的离散电平数目,在计算题中可能表示为4种相位,即4种状态,对应4种不同的码元

W表示带宽,单位为Hz

根据奈氏准则可以得出以下结论:

1.在任何信道中，码元传输的速率是有上限的。若传输速率超过此上限，就会出现严重的码间串扰问题，使接收端对码元的完全正确识别成为不可能。
2.信道的频带越宽(即能通过的信号高频分量越多)，就可以用更高的速率进行码元的有效传输。(根据上面的公式,带宽越大,极限数据传输率就越大)

3.奈氏准则给出了码元传输速率的限制，但并没有对信息传输速率给出限制。

4.由于码元的传输速率受奈氏准则的制约，所以要提高数据的传输速率，就必须设法使每个码元能携带更多个比特的信息量，这就需要采用多元制的调制方法

例题:

在无噪声的情况下，若某通信链路的带宽为3kHz，采用4个相位，每个相位具有4种振幅的QAM调制技术，则该通信链路的最大数据传输率是多少?

信号有16种变化,对应16种码元,V=16.W=3000Hz,所以最大数据传输率:

2*3000*4=24000b/s

香农定理:

香农定理考虑了噪声对数据传输速率的影响,即在带宽受限且有噪声的信道中，为了不产生误差，信息的数据传输速率有上限值。

噪声存在于所有的电子设备和通信信道中。由于噪声随机产生，它的瞬时值有时会很大，因此噪声会使接收端对码元的判决产生错误。但是噪声的影响是相对的，若信号较强，那么噪声影响相对较小。因此，信噪比就很重要。

信噪比=信号的平均功率/噪声的平均功率，常记为S/N，并用分贝(dB)作为度量单位，即:

信噪比(dB)=10* $log_{10}^{S/N}$

注:在考试中一定要看是以dB为单位,还是只是没有单位的比值,若是没有单位的比值,则可以直接带入公式中,若单位是dB则需要先带到信噪比公式:信噪比(dB)=10* $log_{10}^{S/N}$

得到S/N,再带入香农定理的公式

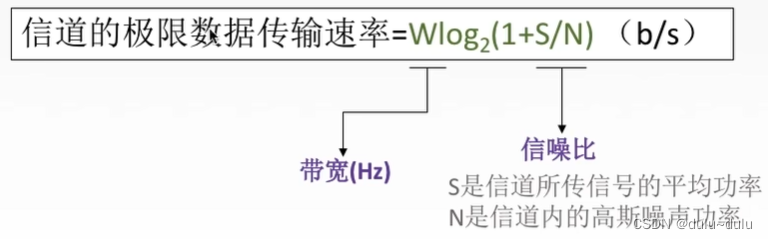

香农定理的公式如下:

可以观察到:

1.信道的带宽或信道中的信噪比越大，则信息的极限传输速率就越高。

2.对一定的传输带宽和一定的信噪比，信息传输速率的上限就确定了

3.只要信息的传输速率低于信道的极限传输速率，就一定能找到某种方法来实现无差错的传输。

4.香农定理得出的为极限信息传输速率，实际信道能达到的传输速率要比它低不少。

5.从香农定理可以看出，若信道带宽W或信噪比S/N没有上限(不可能)，那么信道的极限信息传输速率也就没有上限。

例题:

电话系统的典型参数是信道带宽为3000Hz，信噪比为30dB，则该系统最大数据传输速率是多少?

这里信噪比是30dB,所以先选出S/N:

30dB=10* $log_{10}^{S/N}$ ,则S/N=1000

信道的极限数据传输速率=W $log_{2}^{1+S/N}$ =3000* $log_{2}^{1+1000}\approx 30kb/s$

在考试情况下,如何选择使用香农定理还是奈氏准则:

1.若题目中没有给出噪声的条件,例如S/N,信噪比等,就一定用的是奈氏准则

2.若题目中即给出了噪声条件,也给出了一个码元中包含的bit数(即V),那么两个奈氏准则和香农定理都需要计算,并且取两个中的最小值(因为两者求的都是极限值,在两个极限值取最小值,才是真实的极限值)

例题:二进制信号在信噪比为127:1的4kHz信道上传输，最大的数据速率可达到多少?

解读:二进制信号就是一个码元对应一个bit,V=1,信噪比S/N=127

奈氏准则:2*4000* $log_{2}^{2}$ =8000b/s

香农定理:4000* $log_{2}^{1+127}\approx 28000$ b/s

两个值中取最小值:8000b/s

三.数据编码与信号调制

1.基带信号和宽带信号

信道:信号的传输媒介。一般用来表示向某一个方向传送信息的介质，因此一条通信线路往往包含条发送信道和一条接收信道。

按照信道上传输的信号分为

模拟信道:传送模拟信号

数字信道:传送数字信号

按照传输介质分:

无线信道

有线信道

基带信号:

来自信源的信号，像计算机输出的代表各种文字或图像文件的数据信号都属于基带信号。基带信号就是发出的直接表达了要传输的信息的信号，比如我们说话的声波就是基带信号。

将数字信号1和0直接用两种不同的电压表示，再送到数字信道上去传输(基带传输)

宽带信号:

把基带信号经过载波调制后，把信号的频率范围搬移到较高的频段以便在信道中传输(即仅在一段频率范围内能够通过信道)

将基带信号进行调制后形成的频分复用模拟信号，再传送到模拟信道上去传输(宽带传输)

放到数字信道上传输,就是基带信号,放到模拟信道上传输,就是宽带信号

在传输距离较近时，计算机网络采用基带传输方式(近距离衰减小，从而信号内容不易发生变化)

在传输距离较远时，计算机网络采用宽带传输方式(远距离衰减大，即使信号变化大也能最后过滤出来基带信号)

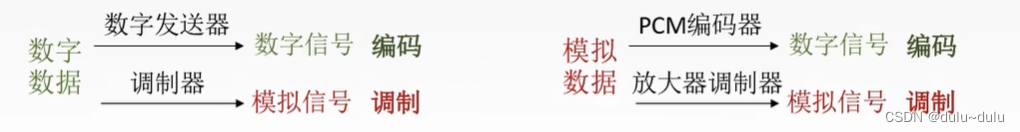

2.编码与调制

对于数据来说,不论是数字数据(例如计算机中的二进制数据)还是模拟数据(例如说话的声波),为了能在链路上传输,必须将其转为信号

将数据转化为数字信号,就是编码

将数据转化为模拟信号,就是调制

编码

将数字数据编码为数字信号

用于基带传输当中,就是将数字信号1和0直接用两种不同的电压表示，再送到数字信道上去传输

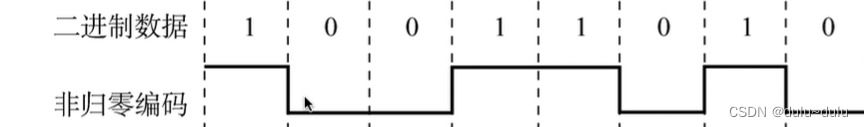

(1)非归零编码(NRZ)

非归零编码的编码规则为高1低0。编码容易实现，但没有检错功能，且无法判断一个码元的开始和结束，以至于收发双方难以保持同步

例如,发送端一直发送1,对于接收端而言,就很难界定发送了多少bit的1, 所以对于这种信号,需要接收端与发送端之间再建立一个信道,用于传送时钟周期的信号,即发送端告诉接收端多久发送一个bit数据

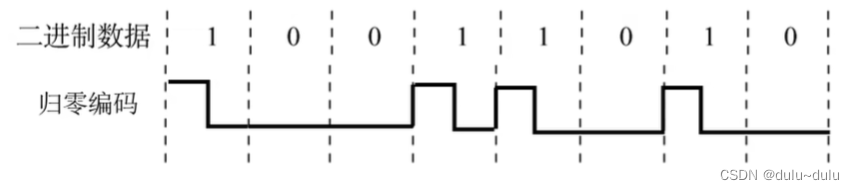

(2)归零编码(RZ)

信号电平在一个码元之内都要恢复到零的这种编码成编码方式。

对于归零编码而言,低电平在信道中的占比较高,信道利用率较低

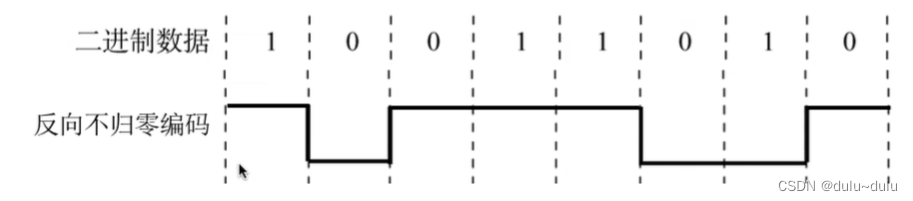

(3)反向不归零编码(NRZI)

信号电平遇0翻转,遇1保持不变

这种方式,对于全0而言,电平一直翻转,则接收端能够正确接收,若为全1的话,则电平不反转,会出现与不归零编码相同的问题,即收发双方难以保持同步

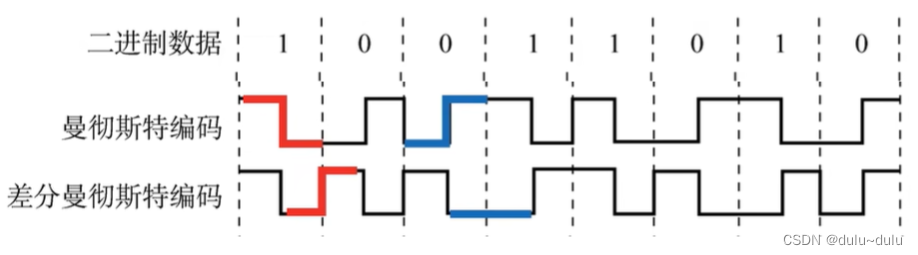

(6)曼彻斯特编码

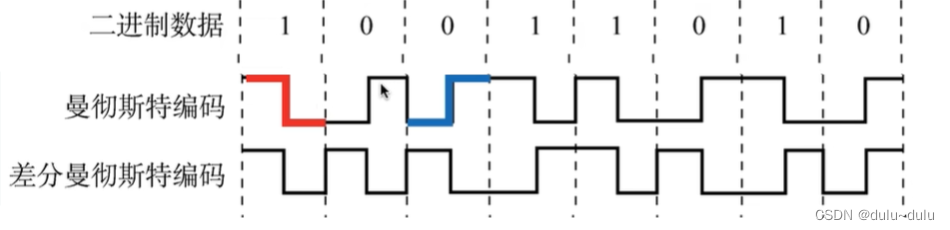

将一个码元分成两个相等的间隔，前一个间隔为低电平后一个间隔为高电平表示码元1;码元0则正好相反。也可以采用相反的规定。

该编码的特点是在每一个码元的中间出现电平跳变，位中间的跳变既作时钟信号(可用于同步),又作数据信号，正因为有位中间的跳变,所以发送端每发送一个bit都会进行跳变,接收端每接收到一次跳变,就意味着发送方发送了1个bit数据。

但它所占的频带宽度是原始的基带宽度的两倍。从图中可以看出,每一个码元都被调成两个电平，所以数据传输速率只有调制速率(码元传输速率)的1/2。即一个时钟周期内,曼彻斯特编码的脉冲个数为2个,所以数据传输速率是码元传输速率的1/2。

(5)差分曼彻斯特编码

常用于局域网传输，其规则是:若码元为1，则前半个码元的电平与上一个码元的后半个码元的电平相同，若为0，则相反。该编码的特点是，在每个码元的中间，都有一次电平的跳转，可以实现自同步，且抗干扰性强于曼彻斯特编码。

若不懂可以看看:「计算机网络」NRZ,NRZI，曼彻斯特，差分曼彻斯特编码_哔哩哔哩_bilibili

(6)4B/5B编码

比特流中插入额外的比特以打破一连串的0或1，就是用5个比特来编码4个比特的数据，之后再传给接收方，因此称为4B/5B。编码效率为80%。

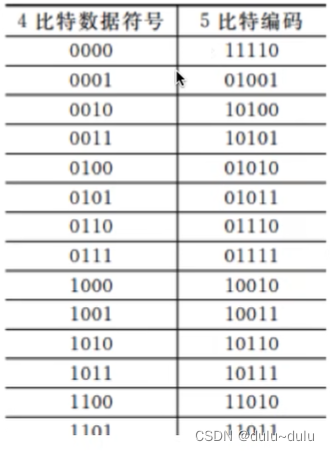

5比特的编码共产生32种状态,而4bit的编码共有16种状态,所以只采用16种对应16种不同的4位码，其他的16种作为控制码(帧的开始和结束，线路的状态信息等)或保留。

重点记忆:非归零编码(NRZ),曼彻斯特编码与差分曼彻斯特编码

将模拟数据编码为数字信号

计算机内部处理的是二进制数据，处理的都是数字音频，所以需要将模拟音频通过采样、量化转换成有限个数字表示的离散序列(即实现音频数字化)。

最典型的例子就是对音频信号进行编码的脉码调制(PCM)，在计算机应用中，能够达到最高保真水平的就是PCM编码，被广泛用于素材保存及音乐欣赏，CD、DVD以及我们常见的WAV文件中均有应用。它主要包括三步:抽样(采样)、量化、编码。

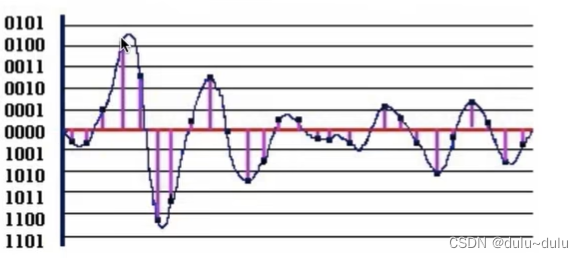

•抽样(采样)

对模拟信号周期性扫描，把时间上连续的信号变成时间上离散的信号。为了使所得的离散信号能无失真地代表被抽样的模拟数据，要使用采样定理进行采样:

f采样频率 $\geq$ 2f信号最高频率

模拟信号就是由一系列正弦波叠加而成,

•量化

把抽样取得的电平幅值按照一定的分级标度转化为对应的数字值，并取整数，这就把连续的电平幅值转换为离散的数字量。

•编码

把量化的结果转换为与之对应的二进制编码。

调制

将数字数据调制为模拟信号

数字数据调制技术在发送端将数字信号转换为模拟信号，而在接收端将模拟信号还原为数字信号，分别对应于调制解调器的调制和解调过程。调制的方法有2ASK,2FSK,2PSK

调幅+调相(QAM)

例如:某通信链路的波特率是1200Baud，采用4个相位,每个相位有4种振幅的QAM调制技术，则该链路的信息传输速率是多少?

每种相位对应4种振幅,最后会对应4*4=16种波形,16种波形对应16种码元,要表示16种码元就必须使用4bit( $log_{2}^{16}$ =4)的数据

由于波特率=1200Baud,即1s能传输1200个码元,所以每个bit的传输速率(信息传输速率):

1200*4=4800bit/s

将模拟数据调制为模拟信号

为了实现传输的有效性，可能需要较高的频率。这种调制方式还可以使用频分复用技术，充分利用带宽资源。

在电话机和本地交换机所传输的信号是采用模拟信号传输模拟数据的方式:模拟的声音数据是加载到模拟的载波信号中传输的。

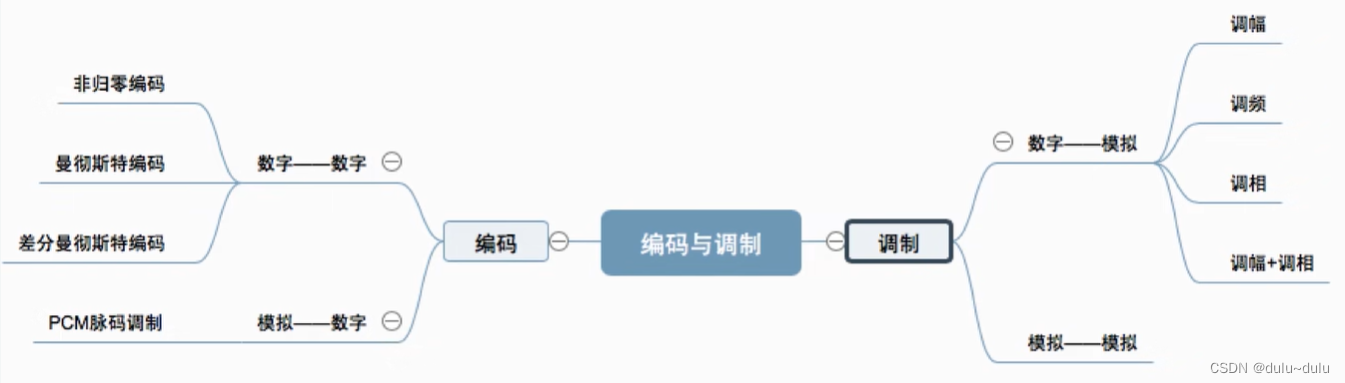

总结:

四.数据交换

为什么要使用数据交换?

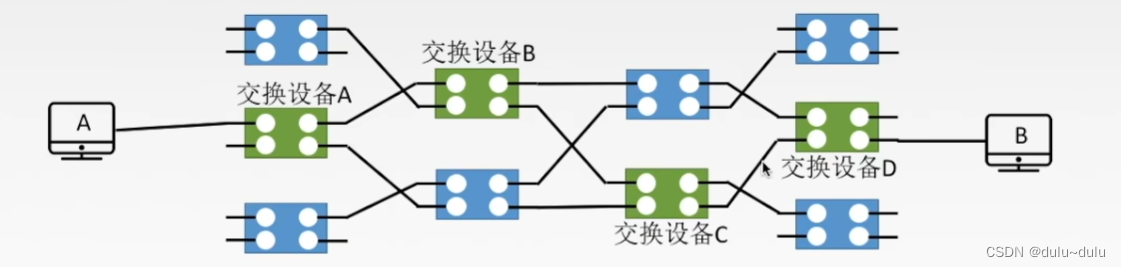

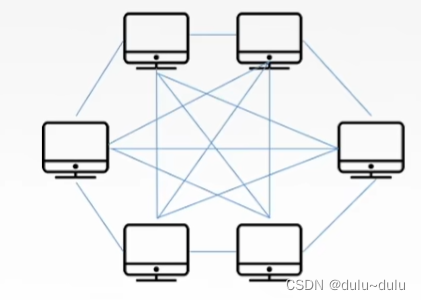

如下图所示,若要使得两两互联,则需要 $C_{n}^{2}$ 条链路

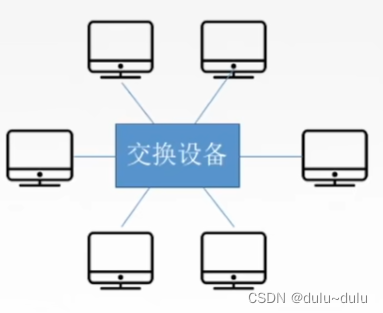

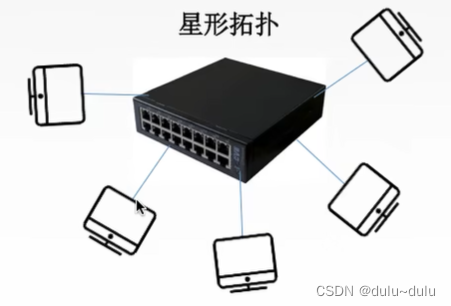

但若在主机之间放置一个交换设备(交换机,路由器),链路就可以变为n条,交换就是通过某些交换中心将数据进行集中和传送。传输线路为各个用户共用，从而大大节省通信线路，降低系统费用

若使用多个交换设备,就能使更多计算机实现信息交互

数据交换方式如下:

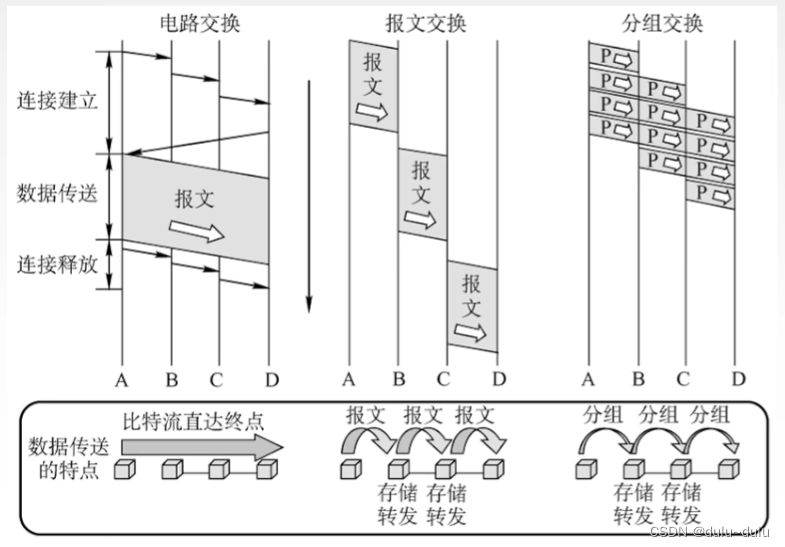

1.电路交换(Circuit Exchanging)

在数据传输期间，源结点与目的结点之间有一条由中间结点构成的专用物理连接线路，在数据传输结束之前，这条线路一直保持。

电路交换的阶段:

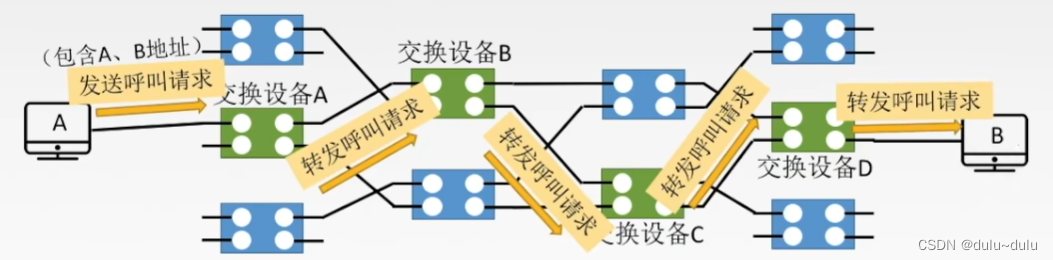

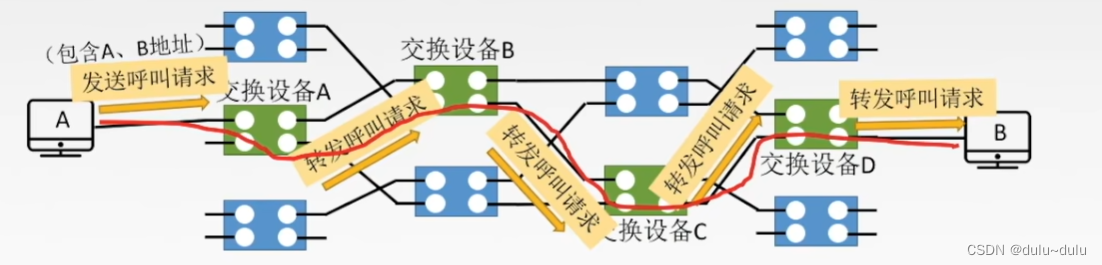

建立连接(呼叫/电路建立):主机首先向离自己最近的交换设备(在上图为A)发送呼叫请求,这个呼叫请求中包含要建立连接的源主机与目的主机的ip地址。接下来交换设备A施行了路由选择算法后,就选择了交换设备B作为下一跳的结点。接下来,设备A就会把呼叫请求转发给B,设备B同理,通过路由选择算法选择下一跳的结点:

若B能接收A的呼叫请求,就会原路返回直至主机A,发送呼叫应答,发送完毕,A,B之间的线路连接成功

通信(数据传输)阶段:

通信阶段两台主机都可以发送数据(即全双工通信)

释放连接阶段(拆除电路):

A主机会向B主机发送释放连接的请求,B会向A发送释放的应答,并按照D,C,B,A的顺序,将连接依次释放

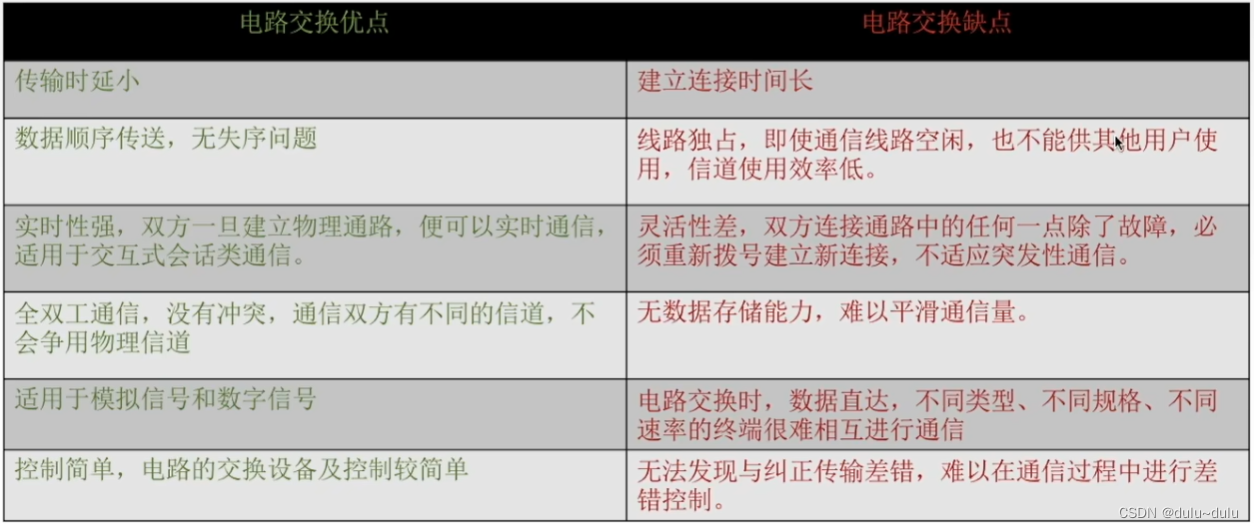

电路交换的特点:

独占资源，用户始终占用端到端的固定传输带宽。适用于远程批处理信息传输或系统间实时性要求高的大量数据输的情况。

2.存储转发交换方式

(1)报文交换

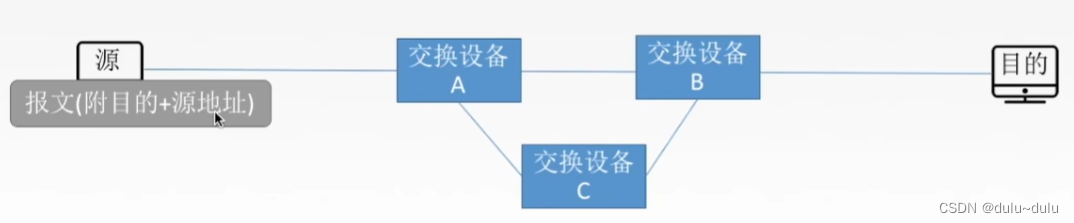

报文(message)是网络中交换与传输的数据单元，即站点一次性要发送的数据块。报文包含了将要发送的完整的数据信息(源ip地址,目的ip地址,相关控制信息)以及报头(信息+报头)，其长短很不一致，长度不限且可变。

报文交换的原理:

无需在两个站点之间建立一条专用通路，其数据传输的单位是报文，传送过程采用存储转发方式。

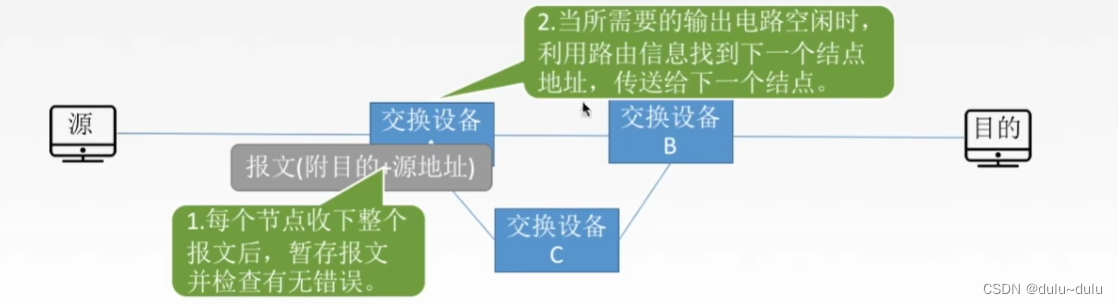

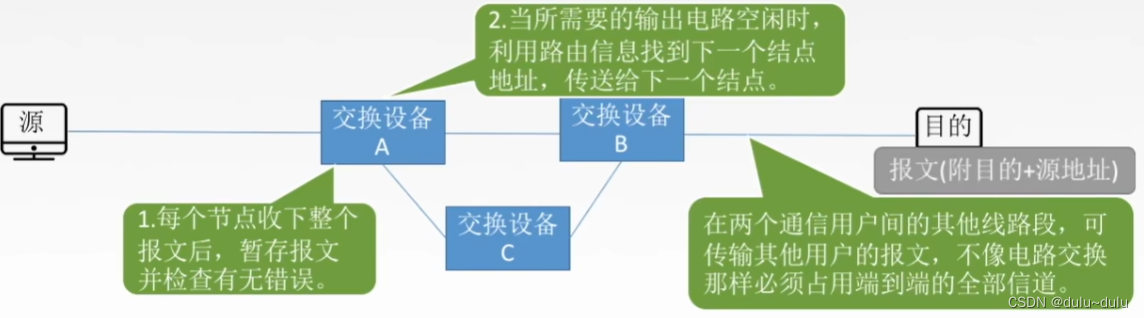

当报文到达交换设备A:

1.设备A就会收下整个报文,并且暂存报文,检查有无错误

2.当所需要的输出电路空闲时,利用路由信息找到下一个结点地址，传送给下一个结点。

路由信息:即交换设备自己维护的路由表中的信息,根据这一信息,交换设备可以判断,将报文发送给哪个交换设备离目的地址的路径最短。如图所示传给下一个交换设备B,若A,B之间的链路正在传送的报文较多,那么A会将报文发送给C,即动态选择报文通过的最佳路径

3.在两个通信用户间的其他线路段，可传输其他用户的报文，不像电路交换那样必须占用端到端的全部信道。

4.若B到目的主机的线路比较繁忙,就先存储起来,等到线路空闲了,再继续转发

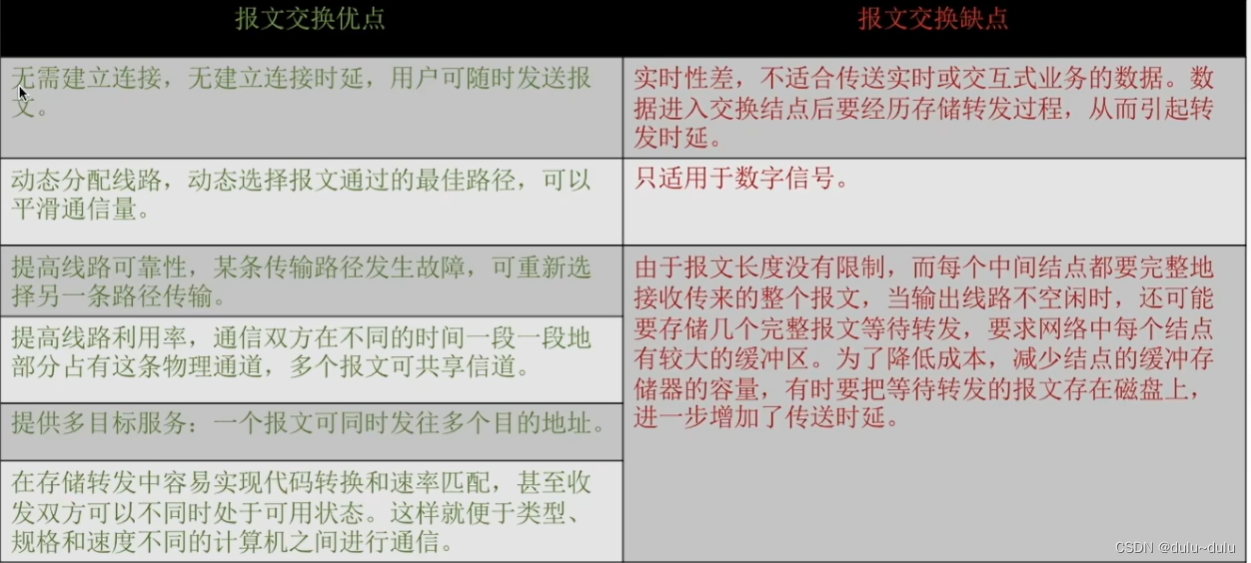

报文交换的优缺点:

一个报文可同时发往多个目的地址:报文交换采用的是存储转发的方式,存储就是拷贝了报文的副本放到缓存中,这样就实现了一个报文可以发往多个目的地址

(2)分组交换

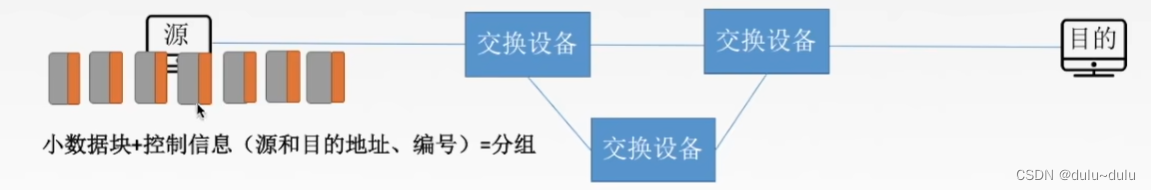

分组:大多数计算机网络都不能连续地传送任意长的数据，所以实际上网络系统把数据分割成小块，然后逐块地发送，这种小块就称作分组(packet)。

分组交换的原理:

分组交换与报文交换的工作方式基本相同，都采用存储转发方式，形式上的主要差别在于，分组交换网中要限制所传输的数据单位的长度，一般选128B。发送节点首先对从终端设备送来的数据报文进行接收存储，而后将报文划分成一定长度的分组，并以分组为单位进行传输和交换。

接收结点按照编号将将收到的分组组装成信息或报文。

每个分组传送的过程与报文交换相同,即每个分组到达交换设备后,设备会收下整个分组,并检查有无差错,接着动态选择通过的最佳的路径到达目的主机

分组交换有两种方式:

•数据报方式

工作流程如下:

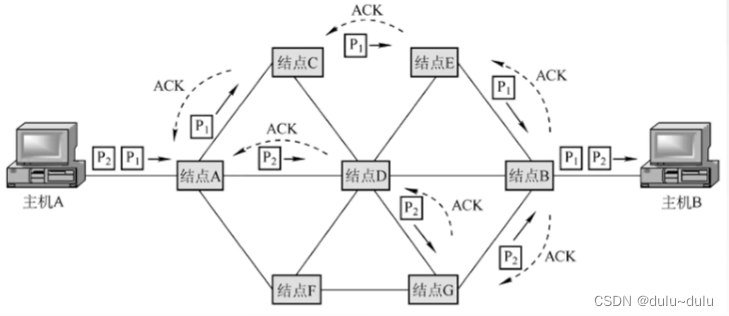

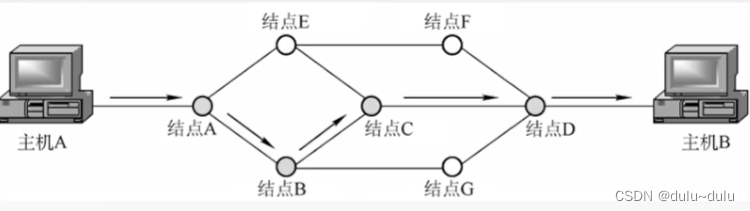

1.源主机(A)将报文分成多个分组，依次发送到直接相连的结点(A)。

2.结点A收到分组后，对每个分组差错检测和路由选择，不同分组的下一跳结点可能不同。

3.结点C收到分组P1后，对分组P1进行差错检测，若正确则向A发送确认信息，A收到C确认后则丢弃分组P1副本。

4.所有分组按照此方式到达主机B。

数据报方式的特点:

1.数据报方式为网络层提供无连接服务。发送方可随时发送分组，网络中的结点可随时接收分组。

无连接服务:不事先为分组的传输确定传输路径,每个分组独立确定传输路径同分组传输路径可能不同。

2.同一报文的不同分组达到目的结点时可能发生乱序、重复与丢失。

3.每个分组在传输过程中都必须携带源地址和目的地址，以及分组号。

4.分组在交换结点存储转发时，需要排队等候处理，这会带来一定的时延。当通过交换结点的通信量较大或网络发生拥塞时，这种时延会大大增加，交换结点还可根据情况丢弃部分分组。

5.网络具有冗余路径，当某一交换结点或一段链路出现故障时，可相应地更新转发表，寻找另一条路径转发分组，对故障的适应能力强，适用于突发性通信，不适于长报文、会话式通信。

•虚电路方式

虚电路将数据报方式与电路交换方式结合,以发挥两者优点

虚电路:一条源主机到目的主机类似于电路的路径(逻辑连接),路径上所有结点都要维持这条虚电路的建立，都维持一张虚电路表，每一项记录了一个打开的虚电路的信息。

虚电路的工作流程:

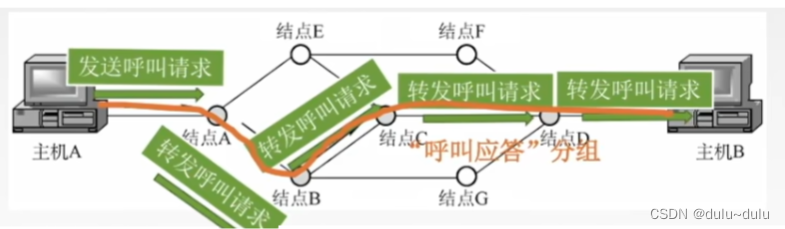

1.建立连接(虚电路建立):主机A发送"呼叫请求"分组给结点A,结点A收到请求后,会通过路由算法选择合适的下一跳,如下图所示,下一跳为结点B,结点B同理,将分组继续交给结点C,直至将分组交给主机B,主机B收到分组后,发送"呼叫应答"分组。源主机发送“呼叫请求”分组并收到“呼叫应答”分组后才算建立连接。

注:"呼叫应答"分组和"呼叫请求"分组中都包含目的主机IP地址以及源主机IP地址。

2.数据传输:在数据传输过程中,每个分组携带的信息和数据报是不一样的,每个分组携带虚电路号，分组号、检验和等控制信息。而不需要携带目的ip地址,因为链路连接后,虚电路就唯一确定了,分组只能按照唯一的路径走,所以没有必要携带目的ip地址。

但是要携带的新的标识为虚电路号,虚电路号用于标识是那一条虚电路传过来的分组。若主机B收到了大量的分组,大量的分组,并且大量的分组中,有不同虚电路发送的分组,那么主机B就需要根据分组的虚电路号进行分类。分类后,同一虚电路号的分组,再根据"分组号"进行下一步的还原即可。

3.释放连接(虚电路释放):源主机发送“释放请求”分组以拆除虚电路。目的主机发送"释放确认"分组,逐段的拆除连接。

虚电路方式的特点:

1.虚电路方式为网络层提供连接服务。源节点与目的结点之间建立一条逻辑连接，而非实际物理连接。

连接服务:就是在传输数据之前,事先建立好一条传输路径,然后沿该路径(连接)传输系列分组，系列分组传输路径相同，传输结束后拆除连接。

若不需要事先建立传输路径,即无连接服务

2.一次通信的所有分组都通过虚电路顺序传送，分组不需携带源地址、目的地址等信息，包含虚电路号，相对数据报方式开销小，同一报文的不同分组到达目的结点时不会乱序、重复或丢失。

3.分组通过虚电路上的每个节点时，节点只进行差错检测，不需进行路由选择。

4.每个节点可能与多个节点之间建立多条虚电路，每条虚电路支持特定的两个端系统之间的数据传输，可以对两个数据端点的流量进行控制(当接收方来不及发送数据时可以通知发送方暂停发送)，两个端系统之间也可以有多条虚电路为不同的进程服务。
5.致命弱点:当网络中的某个结点或某条链路出故障而彻底失效时，则所有经过该结点或该链路的虚电路将遭到破坏。

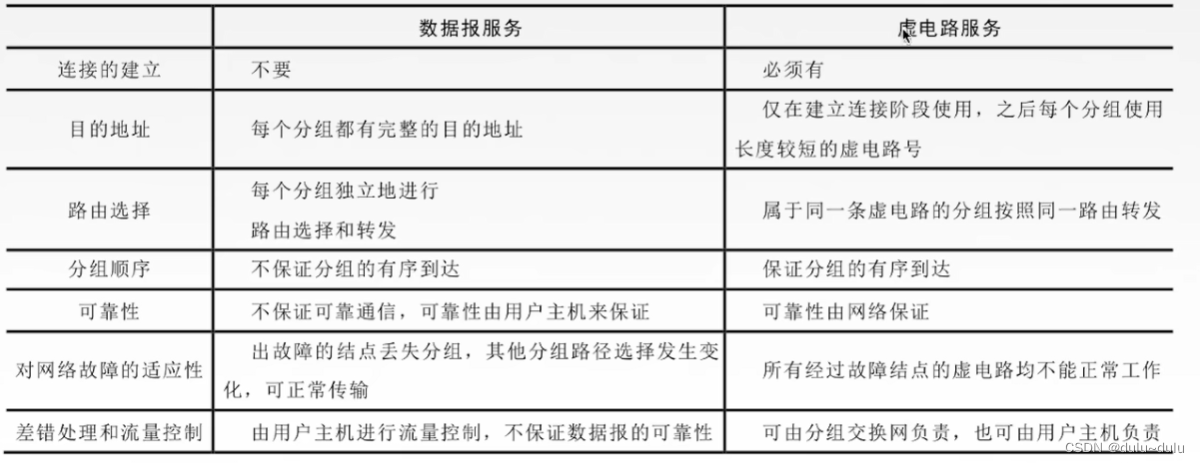

数据报和虚电路的对比:

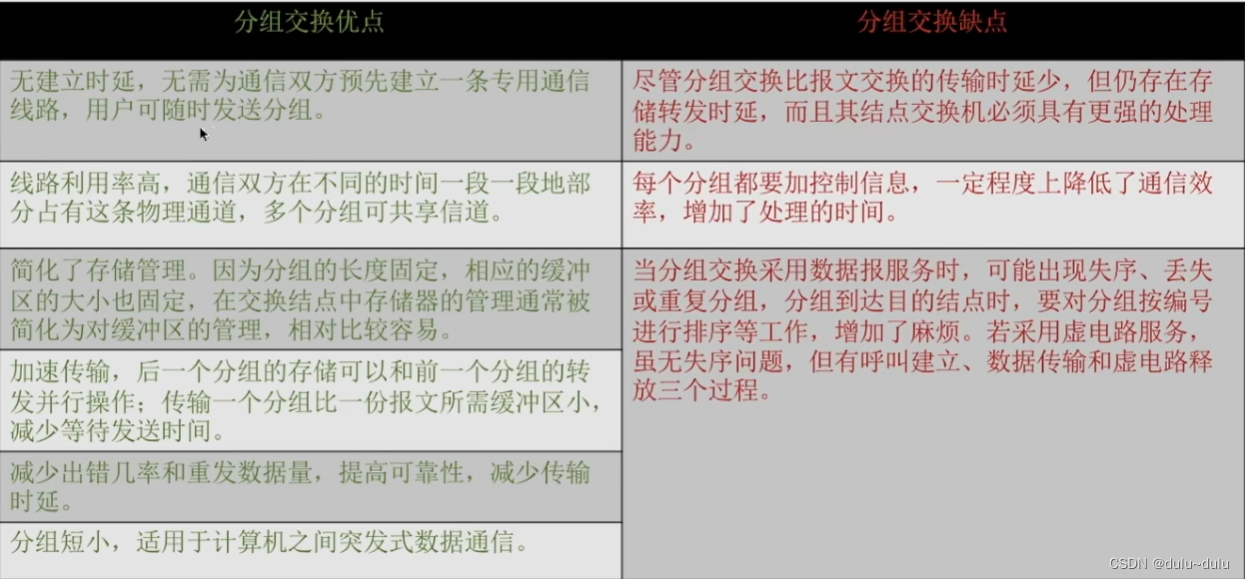

分组交换的优缺点:

数据交换方式的选择:

1.传送数据量大，且传送时间远大于呼叫时，选择电路交换。电路交换传输时延最小。

2.当端到端的通路有很多段的链路组成时，采用分组交换传送数据较为合适。

3.从信道利用率上看，报文交换和分组交换优于电路交换，其中分组交换比报文交换的时延小，

例如上图,A分组经历了存储,准备发送出去的同时B分组就可以进入交换设备进行存储,尤其适合于计算机之间的突发式的数据通信。

五.物理层的传输介质

传输介质也称传输媒体/传输媒介，它就是数据传输系统中在发送设备和接收设备之间的物理通路

注:传输媒体并不是物理层

传输媒体在物理层的下面，因为物理层是体系结构的第一层，因此有时称传输媒体为0层。在传输媒体中传输的是信号，但传输媒体并不知道所传输的信号代表什么意思。但物理层规定了电气特性，因此能够识别所传送的比特流。

传输介质的分类:

1.导向性传输介质

电磁波被导向沿着固体媒介(铜线/光纤)传播。

(1)双绞线

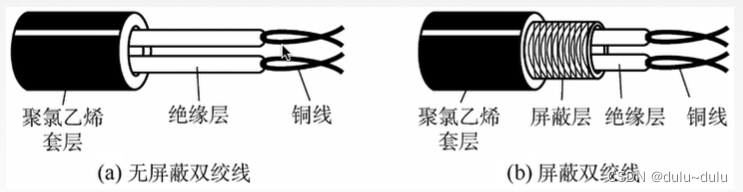

双绞线是古老、又最常用的传输介质，它由两根采用一定规则并排绞合的、相互绝缘的铜导线组成。绞合可以减少对相邻导线的电磁干扰。

为了进一步提高抗电磁干扰能力，可在双绞线的外面再加上一个由金属丝编织成的屏蔽层，这就是屏蔽双绞线(STP)，无屏蔽层的双绞线就称为非屏蔽双绞线(UTP)。

双绞线的特点:

双绞线价格便宜，是最常用的传输介质之一，在局域网和传统电话网中普遍使用。模拟传输和数字传输都可以使用双绞线，其通信距离一般为几公里到数十公里。距离太远时，对于模拟传输，要用放大器放大衰减的信号;对于数字传输，要用中继器将失真的信号整形。

(2)同轴电缆

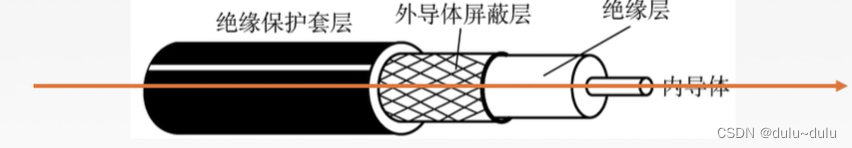

同轴电缆由导体铜质芯线、绝缘层、网状编织屏蔽层和塑料外层构成。按特性阻抗数值的不同，通常将同轴电缆分为两类:50Q同轴电缆和75Q同轴电缆。其中，50Q同轴电缆主要用于传送基带数字信号，又称为基带同轴电缆，它在局域网中得到广泛应用; 75Q同轴电缆主要用于传送宽带信号，又称为宽带同轴电缆，它主要用于有线电视系统。

为什么称为同轴:因为4个结构是公用一根轴线的。

同轴电缆与双绞线的区别:

由于外导体屏蔽层的作用，同轴电缆抗干扰特性比双绞线好，被广泛用于传输较高速率的数据，其传输距离更远，但价格较双绞线贵。

(3)光纤

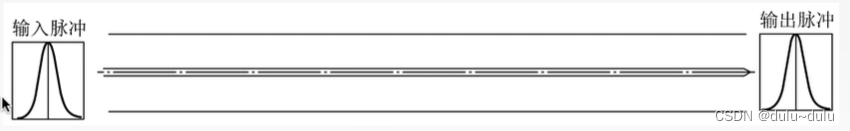

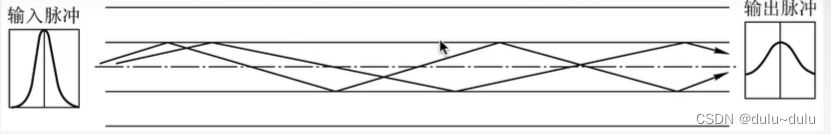

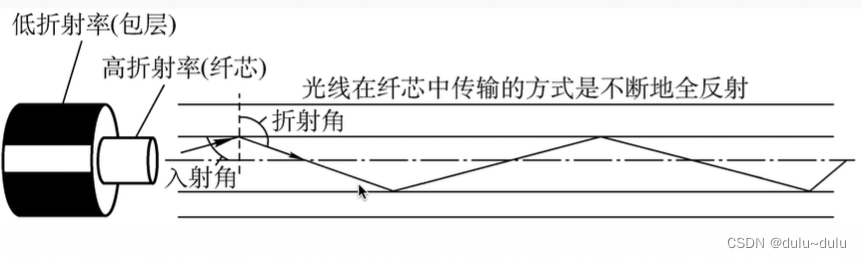

光纤通信就是利用光导纤维(简称光纤)传递光脉冲来进行通信。有光脉冲表示1，无光脉冲表示0。而可见光的频率大约是10^8MHz，因此光纤通信系统的带宽远远大于目前其他各种传输媒体的带宽。

因为传递的是光脉冲,所以需要在光纤的发送端和接收端实现光电转换:

光纤在发送端有光源，可以采用发光二极管或半导体激光器，它们在电脉冲作用下能产生出光脉冲;在接收端用光电二极管做成光检测器，在检测到光脉冲时可还原出电脉冲。

光纤主要由纤芯(纤芯是实心的)和包层构成，光波通过纤芯进行传导，包层较纤芯有较低的折射率》当光线从高折射率的介质射向低折射率的介质时，其折射角将大于入射角。因此，如果入射角足够大，就会出现全反射，即光线碰到包层时候就会折射回纤芯，这个过程不断重复，光也就沿着光纤传输下去。超低损耗，传送超远距离

•多模光纤

利用光的全反射特性，可让从不同角度入射的多条光线在一根光纤中传输，这种光纤称为多模光纤，多模光纤的光源为发光二极管。光脉冲在多模光纤中传输时逐渐展宽，造成失真，因此多模光纤只适合近距离传输。

•单模光纤

当光纤的直径减小到只有一个光的波长时,光纤就像一根波导那样,可使光线一直向前传播:而不产生多次反射，这样的光纤就是单模光纤。单模光纤的纤芯很细，直径只有几微米，制造成本较高。同时，单模光纤的光源是定向性很好的半导体激光器，因此单模光纤的衰减较小，可传输数千米甚至数十千米而不必采用中继器，适合远距离传输。

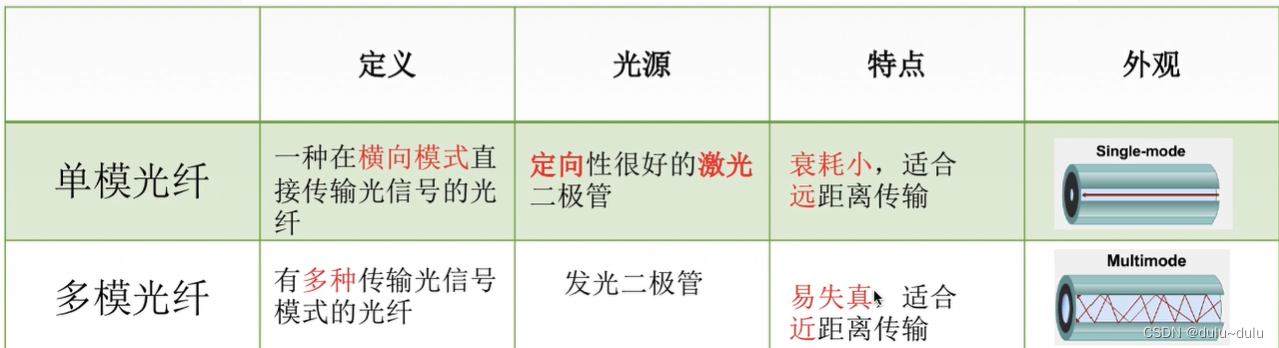

多模光纤与单模光纤的对比:

光纤的特点:

1.传输损耗小，中继距离长，对远距离传输特别经济
2.抗雷电和电磁干扰性能好
3.无串音干扰，保密性好，也不易被窃听或截取数据

4.体积小，重量轻

2.非导向性传输介质

自由空间，介质可以是空气、真空、海水等。

(1)无线电波

信号向所有方向传播,有较强穿透能力，可传远距离，广泛用于通信领域(如手机通信)。

(2)微波

信号固定方向传播,微波通信频率较高、频段范围宽，因此数据率很高。

•地面微波接力通信

•卫星通信(也是微波通信的应用)

卫星通信的优点和缺点:

优点:
1、通信容量大

2、距离远

3、覆盖广
4、广播通信和多址通信

缺点:
1、传播时延长(250-270ms)

2、受气候影响大(例如:强风太阳黑子爆发、日凌)

3、误码率较高

4、成本高

(3)红外线,激光

信号固定方向传播,把要传输的信号分别转换为各自的信号格式，即红外光信号和激光信号, 再在空间中传播

六.物理层的设备

1.中继器

由于存在损耗，在线路上传输的信号功率会逐渐衰减，衰减到一定程度时将造成信号失真，因此会导致接收错误。

中继器可以对信号进行再生和还原(再生数字信号)，对衰减的信号进行放大，保持与原数据相同，以增加信号传输的距离，延长网络的长度。

1.中继器的两端的网络部分是网段，而不是子网，适用于完全相同的两类网络的互连，且两个网段速率要相同。

2.中继器只将任何电缆段上的数据发送到另一段电缆上，它仅作用于信号的电气部分，并不管数据中是否有错误数据或不适于网段的数据。

3.两端可连相同媒体，也可连不同媒体。

4.中继器两端的网段一定要是同一个协议。(中继器不会存储转发)

5-4-3规则:网络标准中都对信号的延迟范围作了具体的规定，因而中继器只能在规定的范围内进行，否则会网络故障。

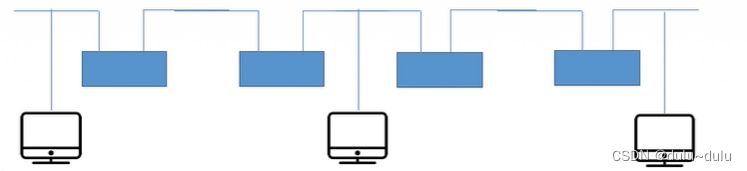

在10M以太网中使用的是5-4-3规则,最多有5个网段,每个网段内只能有4个物理层的网络设备(中继器,集线器),只有三个段可以挂计算机(工作站)。
