本篇主要讲设备驱动程序和中断处理程序的关系，以及具体中断处理流程。主要针对下面这道题：

1.中断方式实现sys_write

用户层软件包括库函数，系统调用以及Spooling系统。

对于库函数和系统调用，以执行printf函数为例，梳理一下流程：

1.

执行printf函数，其对应的库函数中封装的系统调用命令就是write命令，操作系统实际是调用write命令，完成printf操作。

注：库函数中可能封装一个或多个不同的系统调用命令。

答案：A

2.

write函数展开成一段包含“int 0x80的核心代码”，进入内核态执行。int 0x80就是一条陷入指令，将系统由用户态转为内核态。本质是通过中断实现的（包括了中断响应以及中断服务的过程）

如下图所示，在int 0x80之前，系统处于用户态，用户态主要完成的工作就是传递参数。int 0x80之后，转为内核态。

例题：

答案：C

I，IV（从用户态到内核态）是在中断响应阶段由中断隐指令完成的，也就是由硬件完成，II,III是由操作系统完成的。

答案B

3.sys_write有3种不同的实现方式，也就是我们所学的三种中断方式程序查询，中断，DMA方式。

1.轮询方式

I/O设备(包括设备控制器)将自己的状态放到状态寄存器中

OS阶段性地查询状态寄存器中的特定状态，以决定下一步动作。如:未“就绪”时，则一直“等待。

因为系统调用write处于内核态，系统首先会将用户缓冲区的内容复制到内核缓冲区，保证数据的一致性和安全性（原因下面会讲）。因为没有发生过进程切换，只是从用户态转为内核态，所以这一步直接访问内存即可。

接着系统会不断轮询，直到显示器状态为就绪，就输出一个字符，接着继续轮询。

如何判断就绪，就是读取状态寄存器（通过读取状态寄存器可以获取外设或I/O控制器的状态信息），判断特定的位，就绪为1，未就绪为0，如果未就绪就一直读状态寄存器，这就是等待。

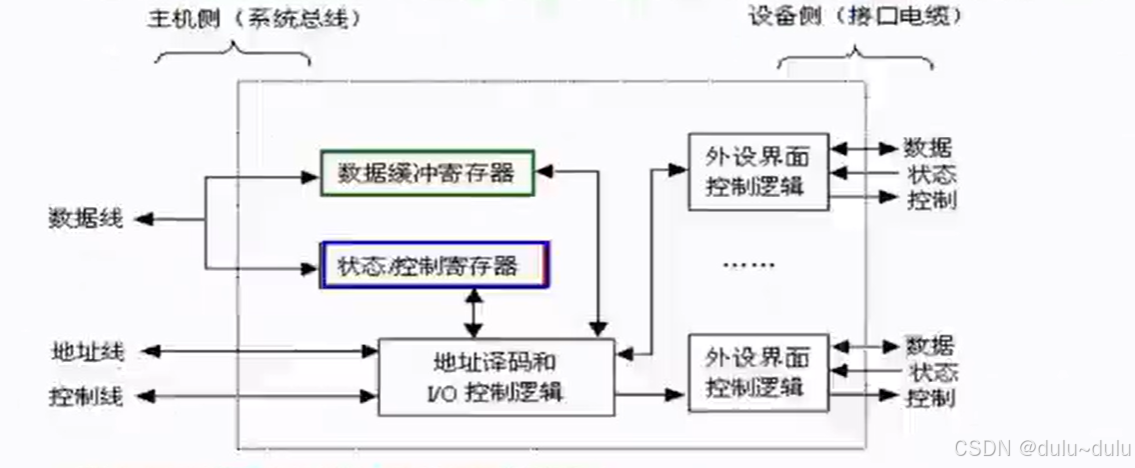

注：I/O控制器中，CPU能够访问的各类寄存器称为I/O端口，CPU通过I/O端口发命令，读写数据。中间涉及设备驱动程序，设备驱动程序负责具体实现系统对设备发出的操作指令，驱动 I/O设备工作的驱动程序。上面的轮询以及字符串的输出都是设备驱动程序所做的。

总结下来，当用户态下输入printf时，系统会调用系统调用命令，从用户态转到内核态，sys_write通过使用设备驱动程序具体实现数据输出。

所以轮询方式下，CPU与外设是串行工作的。

2.中断方式

这个图在真题中有考过：

由于程序P被阻塞，CPU调度其他进程Q执行，CPU执行Q程序的同时，外设也在并行工作。

当外设准备好时，便向CPU发中断请求，CPU响应后（图中黑色划线部分），中止现行程序的执行，转入“中断服务程序”，进行输入/出操作，以实现主机和外设接口之间的数据传送，并启动外设工作。“中断服务程序”执行完后，返回原被中止的程序断点处继续执行。此时，外设和CPU并行工作。

采用中断方式的具体流程：

第一步和轮询方式相同，系统会通过访存的方式，将printf输入的字符串从用户缓冲区复制到内核缓冲区，接着会进行开中断（在系统调用进入内核态的时候，进行了关中断，所以此时有对应的开中断）。

可以看到，向数据端口输出一个字符后，并不会向程序查询方式那样通过while轮询。中断方式下，仅仅是把第一个字符放入数据寄存器中，然后就不管了，至于这个字符何时打印出来，以及剩余的字符如何打印出来，就不是系统调用函数的任务了。而是中断服务程序的任务，当显示器完成了一个字符的输出之后，外设向CPU发出中断请求，调出相应的中断服务程序。

中断处理程序如下：

所以除了第一个字符是系统调用程序输出的，其他字符都是用中断服务程序输出的。

总结一下：

中断方式下完成数据输出是由两部分完成的，一个是系统调用，一个是中断服务程序。

例如上面的例子的数据输出，就是通过sys_write和中断服务程序共同完成的。

sys_write是如何调出来的?系统调用
中断服务程序是如何调出来的?外设完成任务，像CPU发出中断请求

完整捋一下：

① 执行printf("Hello,world")时，用户进程A执行write，触发系统调用，进入内核态。
② 把第一个字符“H”送到显示器的设备控制器。控制器命令显示器输出这个字符，与此同时，进程A被阻塞，调度另一个进程B执行。

③ 当“H”输出之后，控制器发出一个中断给CPU（此时CPU在执行程序B），并跳转到相应的中断处理程序，在中断处理程序中，进行后续的字符输出。

CPU是在执行B程序时，转入中断处理程序的，也就是在B的运行环境中，执行完成剩余字符的输出。A的任务由别的进程完成。

注意事项：

① 设备驱动程序在哪里出现？

进程A通过系统调用进入内核态，内核态下，系统会调用驱动程序完成相关工作。进程A阻塞，CPU切换到进程B执行，直到外设完成工作，发出中断请求，CPU在进程B中转入中断处理程序，完成后续字符的输出，数据输出完成后，中断返回。

② 设备驱动程序和中断处理程序全部在同一个进程中运行的吗？

设备驱动程序一定有一部分是在发起系统调用的进程A当中执行的（例如将字符串复制到内核缓冲区，以及输出第1个字符），而中断处理程序则一定不是在进程A中执行，取决于CPU响应中断时正在执行哪个进程。

所以，执行设备驱动程序是在中断处理程序之前的。

答案：B

③ 如果buffer不复制到内核缓冲区，直接使用用户缓冲区会发生什么问题?

如图所示，A,B进程有各自的用户空间，并且都会映射到同一片内核空间。

进程A执行printf操作，进程A的页表中就有字符串buf的内容，发生进程切换之后，页表中的内容会变成B的内容。

中断服务程序运行时，是在进程B的资源平台上，进程B的页表与进程A的页表是不同的，而用户缓冲区buf是进程A中的地址，它不能用进程B的页表页表来进行地址映射。而内核缓冲区中的数据，无论是进程A还是进程B，它们的内核地址空间中的内容都是相同的，因此能顺利的访问。

中断服务程序与设备驱动程序的关系：

区分不同中断的只有终端中断处理程序，其他中断过程是一样的。1，2，3，5，6被称为中断总控程序。中断总控程序会调用具体的设备驱动程序完成具体的中断处理过程。

所以，如果题目当中同时出现了中断服务程序和设备驱动程序，那么这里的中断服务程序应理解为中断总控程序。如果题目当中只有中断服务程序，那么一般情况下，此时中断服务程序应该理解1，2，3，4，5，6整个过程。

机组中讲的中断服务程序，包括了设备驱动程序处理的过程。而在操作系统中，则是将设备驱动程序，即由设备驱动程序负责具体实现系统对设备发出的操作指令。

3.DMA方式

执行printf函数，系统调用命令如下：

例题：

2.中断方式实现sys_read

用上面学的中断处理过程，捋一下scanf操作的中断流程。对于printf，是通过write系统调用完成数据输出。对于scanf，是通过read系统调用完成数据输入。

用户进程A执行了scanf函数，然后进入系统调用，然后到标准接口read函数，然后再到驱动程序foo_read函数，这些都是普通的函数调用，都是在进程A的资源平台上运行的。接下来，在foo_read函数中，在使用outb指令启动了这次I/O操作后，进程A就会被阻塞起来。然后进行进程切
换，调度另一个进程B去运行。当B在运行时，如果I/O操作完成(也就是我们按下键盘，进行数据输入)，就会发生一次中断，把进程B打断，并跳转到中断处理程序foo_interruptible去执行，然后在这里唤醒进程A。
