一、电源纹波的产生
电源纹波的产生主要源于直流电压的生成过程。我们日常所使用的电源,无论是线性电源还是开关电源,其输出的直流电压都源自交流电压的整流、滤波和稳压。然而,由于滤波过程并不总是完美的,直流电平上会不可避免地叠加一些杂波信号,这些信号既包含周期性成分,也包含随机性成分,共同构成了我们所说的纹波。在额定输出电压和电流的条件下,输出直流电压中的交流电压峰值被定义为纹波电压。纹波是一种复杂的杂波信号,它围绕输出的直流电压上下波动,形成周期性信号,但需要注意的是,其周期和振幅并非固定不变,而是随时间动态变化。此外,不同电源的纹波波形也各有差异。
二、纹波的危害
纹波对电源和电器设备的影响是多方面的,其危害性不容忽视。具体来说,纹波的危害包括:
a. 降低电源使用效率:电源中携带的纹波会在电器上产生谐波,影响电源的正常工作。
b. 导致设备运行异常或加速老化:较高的纹波可能引发浪涌电压或电流,干扰电气设备的正常运行,甚至加速其老化。
c. 干扰数字电路逻辑:纹波在数字电路中会产生干扰,影响电路的逻辑关系和稳定性。
d. 损害仪器仪表:纹波还会对通信、测量和计量仪器、仪表造成噪音干扰,破坏信号的正常测量、计量,甚至可能损坏设备。
因此,在制作电源时,我们必须充分考虑如何将纹波降低到最低水平。对于要求严格的设备,甚至需要采取措施将纹波降低到更小的范围。同时,在电源的鉴定和调试过程中,也需要遵循一系列严格的测量方法和标准,以确保电源的质量和性能达到预期要求。
序 号 | 指标项 | 指标值 |
1 | 输出电压 | 0~5V |
2 | 设置电压精度 | 100uV |
3 | 输出电压精度 | 1mV |
4 | 输出电流 | 0~±200ADC , 0~400App |
5 | 输出电流精度 | <±1‰FS |
6 | 输出功率 | 1kW |
7 | 输出模式 | 恒压、恒流 |
8 | 电流输出频率 | DC~2000Hz |
9 | 电压纹波 | ≤10mVrms |
10 | 电流纹波 | ≤0.1Arms |
11 | 电源内阻 | 0~100mΩ 可设定 |
12 | 电压上升、下降时间 | <100us(-100~100%) |
13 | 交流幅值输出方式 | 固定、对数、线性 |
14 | 任意波形编辑 | 支持线性、正弦波、正弦波扫频、三角波、指数波、方波、方波扫频 |
15 | 波形采集显示 | 电压、电流、功率 |
16 | 采样频率 | 200kHz,内置示波器模块 |
17 | 数据记录 | 最高10次每秒 |
18 | 显示 | 10.1寸液晶屏 |
19 | 供电电源 | 220VAC,10A |
20 | 体积 | 480x180x580mm标准机箱 |
21 | 电压采样 | 通道2-16路可选,电压范围:0~10V每通道,精度±2‰FS(选配) |
22 | 温度采样 | 通道 2-16路可选,温度范围:-40~200℃,精度±1℃(选配) |
三、电源纹波的测量方法
测量电源纹波时,常用的工具是示波器。以下介绍三种常用的测量方法:
1)靠连法

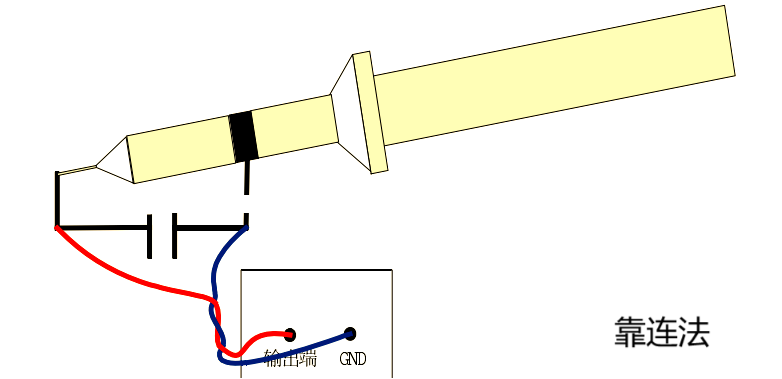

采用带有地线环的示波器探头,将探针与正输出管脚紧密接触,同时将线环与负输出管脚相连结。此方法旨在缩短回路长度,从而确保从示波器中读取的峰值数据准确反映了输出线上的纹波与噪声情况。具体操作可参考下图所示。
2)直接法

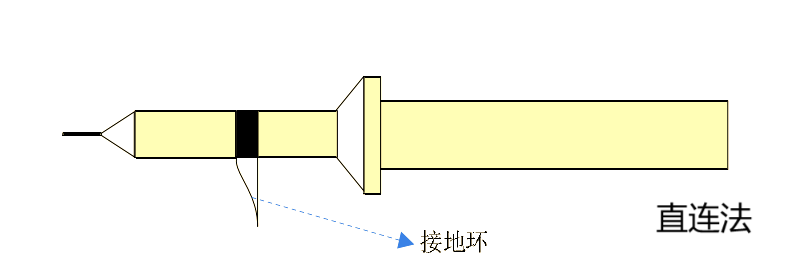

将地线环直接与负输出管脚相连结,并利用探头的接地环功能对输出端进行测试。此方法同样有助于缩短回路路径,确保从示波器读取的数据能准确反映输出线上的纹波与噪声状况。
3)绞连法

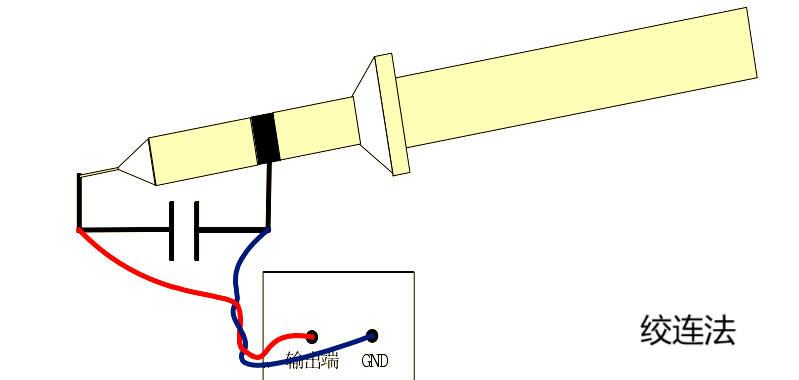

将输出管脚与双绞线相连结,随后再接上电容。接下来,在电容的两端利用示波器进行测量。此方法同样有助于减小电磁干扰,并确保测量结果的准确性。
在测量纹波时,有几个关键要点需注意。首先,要明确纹波的带宽上限,因为纹波属于低频噪声,所以通常建议使用带宽不超过纹波上限的示波器。其次,测量前应确保打开示波器的带宽限制功能,并将带宽限制在20MHz以内。此外,为了减少因地线过长引发的环路干扰,建议直接将探头的屏蔽地与输出地相连结。最后,在探头接入点处并联一个小型瓷片电容和一个小电解电容,这样可以有效滤除外界干扰信号,确保示波器接收到的数据准确无误。
四、纹波的抑制策略
电源输出纹波的产生原因主要归结为五大方面:低频输入纹波、高频纹波、由寄生参数引发的共模纹波噪声、闭环调节控制产生的纹波噪声。为了有效抑制这些纹波,通常采取的方法包括:增大滤波电路中的电容容量、运用LC滤波电路、构建多级滤波电路、以线性电源替换开关电源,以及合理的线路布局等。然而,针对不同类型的纹波,采取具体措施往往能取得更显著的效果。
1、高频纹波的抑制策略
高频纹波噪声主要源自高频功率变换电路。在这种电路中,直流电压经过高频功率器件的转换,再经过整流滤波,最终实现稳压输出。然而,这一过程中会产生与开关工作频率相同的高频纹波。这种纹波对外部电路的影响程度,与开关电源的变换频率、输出滤波器的构造以及参数设置密切相关。为了有效地抑制高频纹波,设计时可以采取提高功率变换器工作频率的措施,从而降低对高频开关纹波滤波的需求。
2、低频纹波的抑制
低频纹波的存在与输出电路中的滤波电容密切相关。由于电容容量无法无限增加,因此总会存在一定程度的低频纹波残留。在DC/DC变换电路中,交流纹波经过衰减后输出,其大小受到控制系统增益和DC/DC变换电路特性的共同影响。值得注意的是,电流型和电压型控制DC/DC变换电路的纹波抑制能力相对较弱,其输出端的低频交流纹波相对较大。因此,为了实现电源的低纹波输出,必须采取相应的滤波措施来降低低频电源纹波。具体而言,可以通过增大DC/DC变换器闭环增益电路、采用前级预稳压电路来强化纹波抑制效果;同时,调整整流滤波器的电容量以及优化反馈回路的参数配置,也能有效实现对低频纹波的抑制。
3、共模纹波的抑制
共模纹波噪声是开关电源中常见的问题。在开关电源中,矩形波电压作用于功率器件时,会与功率器件与散热器底板及变压器原、副边之间的寄生电容和导线中的寄生电感相互影响,从而产生共模纹波噪声。为了有效抑制这种噪声,可以采取以下方法:
3、共模纹波的抑制
共模纹波噪声是开关电源中一个普遍存在的问题。在开关电源工作时,矩形波电压会作用于功率器件,这一过程会与功率器件、散热器底板以及变压器原副边之间的寄生电容和导线中的寄生电感相互影响,进而产生共模纹波噪声。为了有效应对这一问题,我们可以采取以下策略:
【素材1】
1)通过减小控制功率器件、变压器与机壳地之间的寄生电容,并在输出端增设共模抑制电感及电容,可以降低共模纹波噪声的影响;
2)EMI滤波器被证明能有效抑制共模纹波的干扰;
3)降低开关毛刺幅度也是减少共模纹波噪声的一个方法。
4、闭环控制环路纹波的抑制
闭环控制环路纹波通常是由于环路参数设置不当所导致。当输出端出现波动时,反馈网络会将这一波动电压反馈至调节器回路,从而引发调节器的自激响应,进而产生附加纹波。为了抑制这种纹波,我们可以采取以下措施:
【素材1】
1)抑制调节器的自激响应;
2)合理选择环路的放大倍数;
3)确保调节器的稳定性;
4)在电源输出端接入LDO滤波,这是减少纹波和噪声的最有效方法。
