项目解决方案：市小区高清视频监控平台联网整合设计方案(上)

条目	说明	描述	数量
处理器	最多支持2个处理器
		Intel Xeon E5-2620v3 (2.4GHz/6-core/15MB/85W) 处理器套件	1
内存	共16个内存插槽
		16GB (1x16GB) Dual Rank x4 DDR4-2133	3
硬盘	500G以上
		300GB 6G SAS 10K rpm SFF (2.5-inch) SC 热插拔硬盘	2
电源	双备份，热插拔
		500W Flex Slot Platinum 热插拔电源	1

1.3.2 技术服务要求

Vmware	1	安装配置ESX 服务器，虚拟主机配置	12	Services
Oracle/Mysql	1	Oracle RAC 配置/MYSQL	12	Services

二、系统设计方案

2.1 视频监控平台基础功能设计

视频联网监控平台应具备以下基本功能：

1、视频资源信息采集：应能采集派出所所辖区域内的视频图像信息，各小区监控系统平台运行状态、设备工作状态信息，管理单位、联系人、联系方式等。

2、系统管理：应能实现对平台基础数据资源进行管理，涵盖用户、权限、策略、视频基础信息的维护，以及系统运行状态，报表和日志的查询等功能。

3、视频调看：应能实现视频资源的实时调看，完成对所需视频和录像资源的实时调看，包括：

（1）多画面展示和电子地图的方式。

（2）录像的回放，实现对本地和远端录像资源的检索和调看。

（3）视频资源状态显示，通过相应图标颜色的变化表示资源运行状态，点击相应图标即可查看视频图像以及资源属性信息。

（4）具有分层显示功能，根据视频资源类别及所属单位，分层分类显示视频资源，形成视频资源目录树。

4、设备管理：应具有对本系统的软、硬件进行管理的功能，以及设备状态自动检测，设备运行状态显示、通报等功能。

5、视频存储：应能对本平台所辖小区的视频进行录像和相应的检索查询，同时为其它平台提供录像检索查询相关的接口。

2.2 视频资源及联网设备编码与管理设计

所有整合的资源和设备在平台上都应有唯一的编码，具体编号格式如下：

2.2.1 全省现有联网视频资源属性

应包含以下几项内容：

（1）、视频资源所属地区

（2）、视频资源所属行业

（3）、视频资源所属单位

（4）、视频资源类别

（5）、视频资源所属社区、小区

（6）、三位唯一编码

三位唯一编码从 001 开始，依次递增。(建议在超出3位数字可以表示的范围时，使用大写英文字母顺序表示)

具体各位属性对应编码表详见，附件《视频资源及联网设备编码表》

2.2.2 视频资源编码具体格式

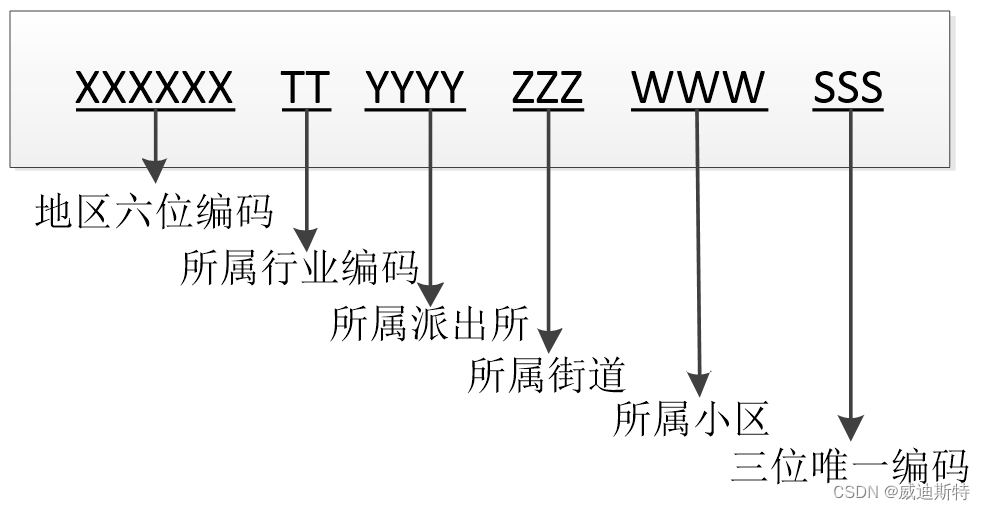

视频资源编码结构如下图所示：

如：某市园区XT派出所某摄像机编码如下：

320502 02 1103 200 019 001

其中，320502 表示某市GS区

02 表示公安行业

1103 表示某市公安局园区XT派出所

200 表示SJ路

019 表示ZLNZ岸国际小区

001 表示该类视频资源中按桩号和逆时针排序的第一路视频。

2.3平台互联互通

2.3.1级联内容

由于现有各级平台建设标准不一，所以平台间的互联互通内容和方式不尽相同，大致可以分为以下四个内容的对接：

1、控制信令和媒体流对接

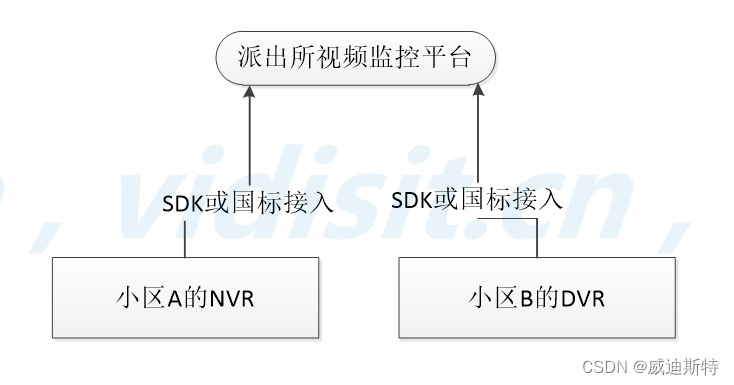

上下级平台进行对接原则均通过GB/T 28181网关模块实现，但实际情况很多小区平台无法改造成GB/T 28181标准接口，像类似无法改造的平台可以根据其提供的SDK开发包进行定制化开发接口,进行对接工作。

2、设备的注册和注销对接

如果上下级平台是根据GB/T 28181网关进行对接，下级平台应该根据28181标准主动向上级平台上报设备的注册和注销情况；如果非标准平台对接是根据原平台SDK进行对接的，在SDK提供此功能的情况下应该实现设备的注册和注销自动对接功能，如果SDK不提供此功能那应该由人工在一级平台进行设备的注册和注销。

3、平台之间设备编码规则对接

由于平台之间设备编码规则不同，在一级平台上应该严格遵循28181标准和江苏省省标对其进行统一编码。在系统中应该有一张表记录了设备在二级平台上的编码和在一级平台上编码对应关系，并有相应的工具对其查询和维护，具体编码规则详见系统功能介绍中，视频资源及联网设备编码与管理部分。

4、云台控制功能对接

在一般情况下一级平台不对二级平台的设备进行直接控制，如果有特殊需求需要对接云台控制功能，那在原平台开放接口的支持下进行对接。

2.3.2级联架构

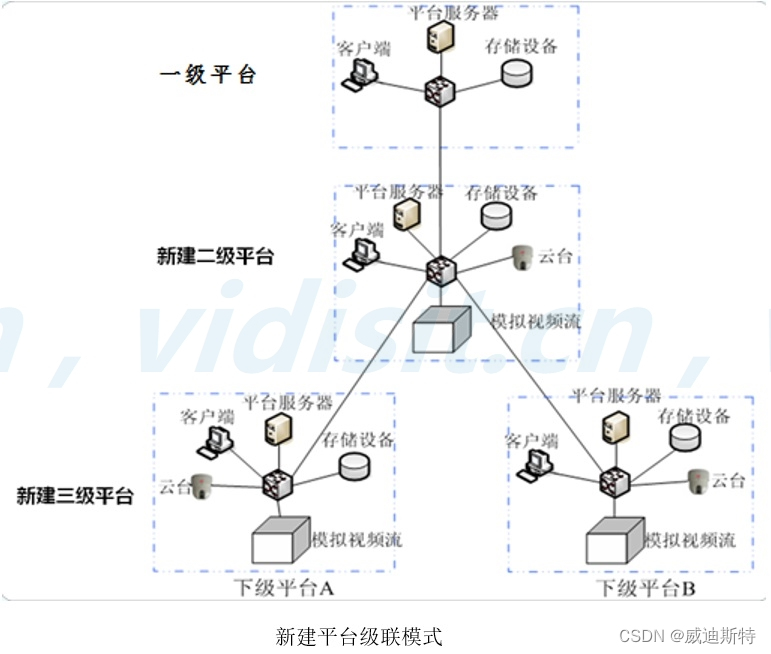

1、市视频图像信息联网架构采用信令流和媒体流相分离的结构。

如下图所示：

根据GB/T 28181-2011要求，各级联网平台、共享平台应包含信令网关、中心服务器、流媒体服务器和接入网关等实体单元。其中，信令网关负责信令的转发、信息传递以及安全认证等；中心服务器负责信令的处理；流媒体服务器负责实时流媒体的转发以及历史图像的调阅点播等；接入网关负责将非标准信令、非标码流转换成标准信令、标准码流。

市视频图像信息联网系统市级节点构建在视频专网。各节点间通过接入网关进行信令通信，发起媒体连接请求和操作指令控制设备；通过媒体服务器将设备的媒体流发送到客户端或媒体接收设备。终端用户通过该网络内的任意接入点，可调看、控制授权范围内的视频监控资源。

市视频图像信息联网及应用系统上下级级联时，上级信令网关根据信令路由路径直接连接下级信令网关控制信令网关；上级流媒体服务器在信令控制下与下级或平级流媒体服务器进行连接，接收或转发媒体流。

2、级联信令流向

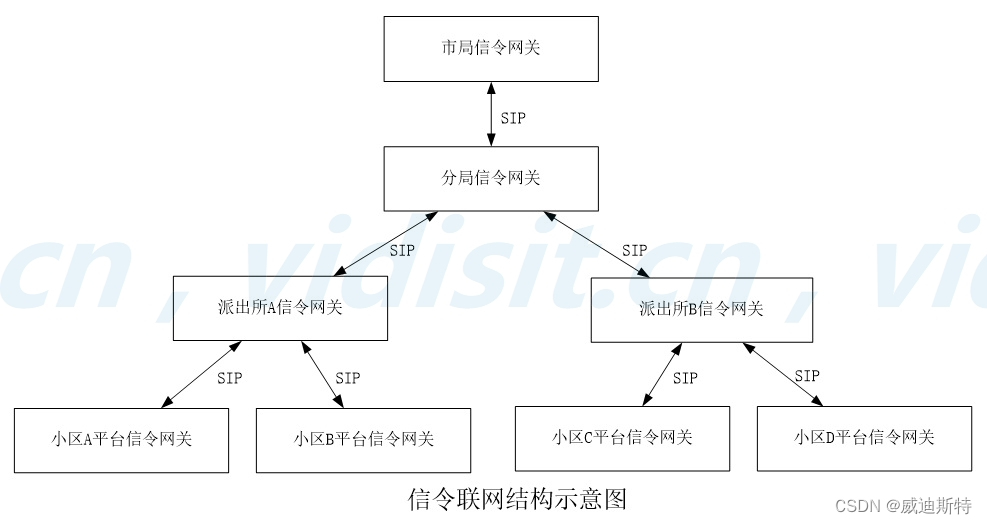

市局、分局、派出所、各小区四级平台之间的SIP信令流向如下图所示，可以看到上下级网关都需要使用SIP协议逐级转发。各个网关之间是上下级关系，下级网关主动向上级网关发起注册，经上级网关鉴权认证后才能进行系统间通信。

3、级联媒体流向

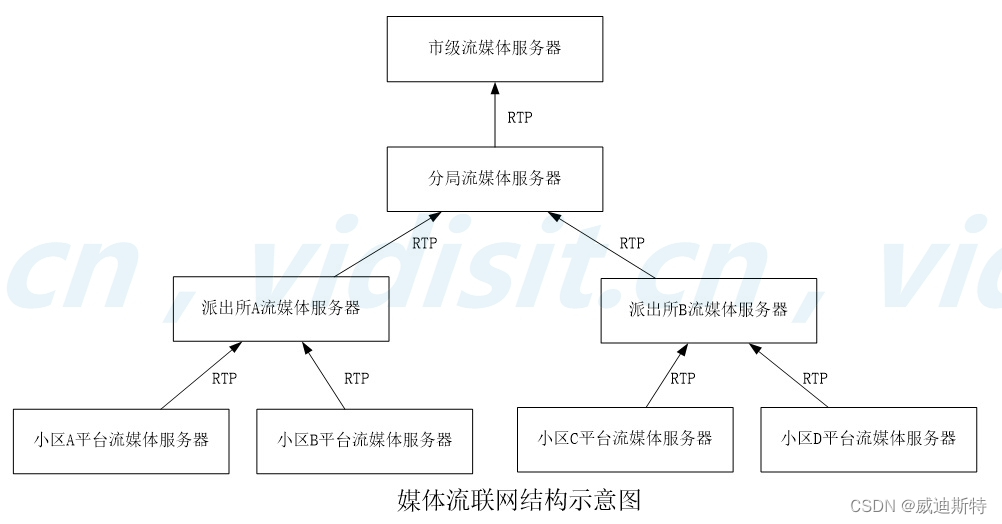

市局、分局、派出所、各小区平台四级平台之间媒体流流向如下图所示，各级流媒体都需要使用RTP协议转发。下级流媒体通过RTP协议往上级流媒体发送媒体流。

4、标准平台与标准平台级联

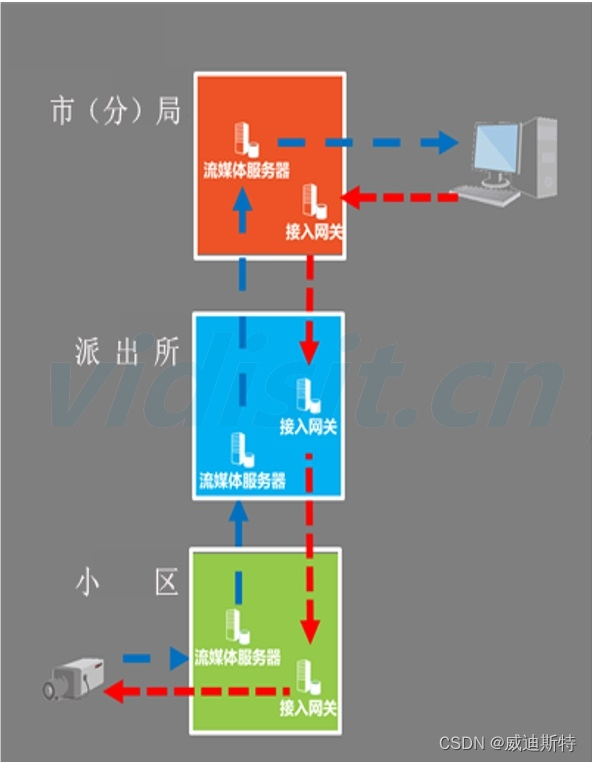

标准平台间直接联网。上级平台接入网关直接连接下级平台接入网关控制信令的路由；上级平台流媒体服务器在接入网关的控制下与下级平台流媒体服务器直接连接，接收或转发媒体流。如下图示例的是省级交通网的客户端通过地市级标准平台点播各行业视频资源的信令及媒体流向。

5、标准平台与非标准平台级联

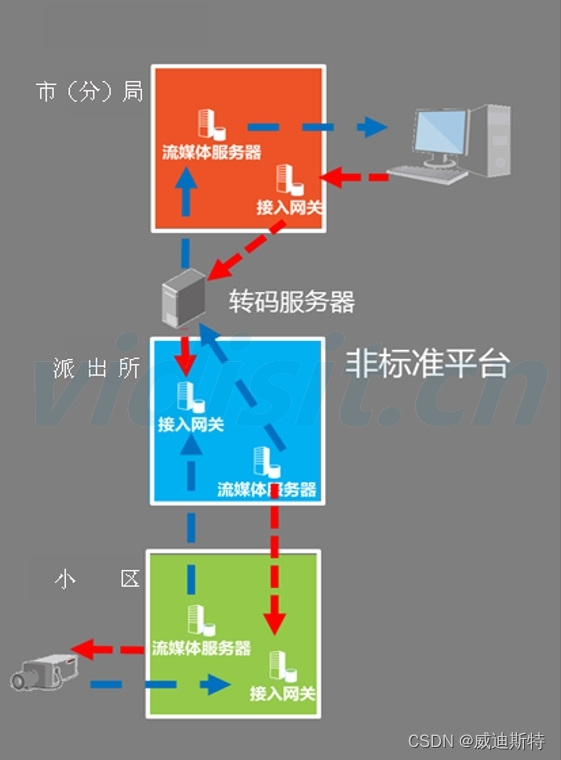

由于非标准平台在上下级平台联网时控制信令和媒体流与标准协议不一致，必须进行协议转换。下级非标准平台通过转码服务器连接上级标准平台接入网关；上级平台流媒体服务器在接入网关的控制下通过转码服务器与下级平台流媒体服务器连接，接收或转发媒体流。如下图示例的是省级标准平台通过转码服务器转换后访问地市级非标准平台，点播各行业视频资源的信令及媒体流向。

6、级联协议

（1）国标对接结构

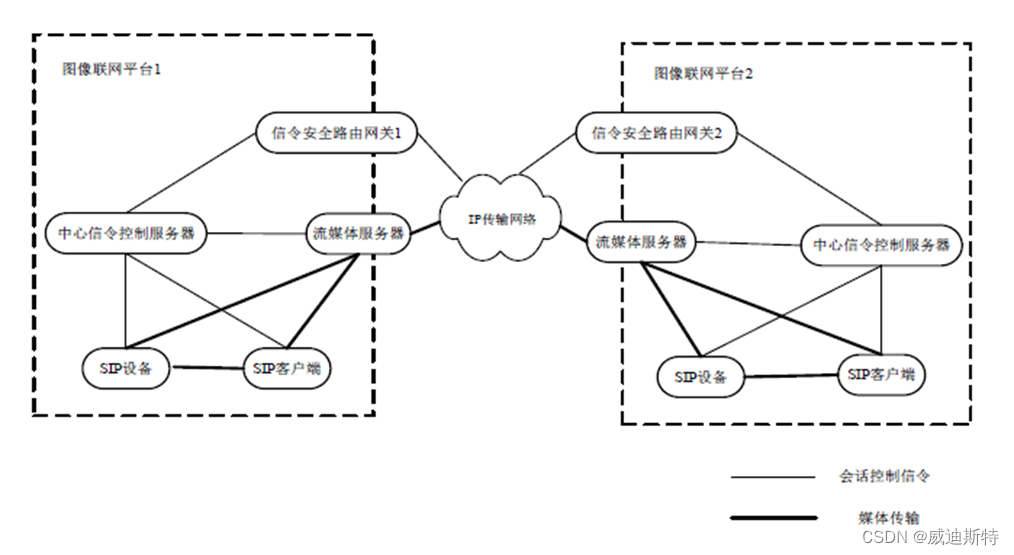

跨区域的视频图像信息联网通过平台对接实现，联网系统遵循《安全防范视频监控联网系统信息传输、交换、控制技术要求》及GB/T 28181-2011标准，平台对接结构图如下：

联网系统内部进行视频、音频、数据等信息传输、交换、控制时，完全遵循标准的通信协议，协议的结构见下图。

（2）国标信令流程和协议接口

联网系统中各级联网平台具备注册/注销、实时视音频点播、设备控制、网络设备信息查询、状态信息报送、设备视音频文件检索、历史视音频回放、历史视音频文件下载、校时等信令：

序号	信令描述	信令标准
1	注册和注销	SIP
2	实时视音频点播	SIP
3	设备控制	SIP、MANSCDP
4	报警事件通知和分发	SIP、MANSCDP
5	网络设备信息查询	SIP、MANSCDP
6	状态信息报送	SIP、MANSCDP
7	设备视音频文件检索	SIP、MANSCDP
8	历史视音频回放	SIP、MANSRTSP
9	历史视音频文件下载	SIP
10	校时	SIP

2.4系统横向联网结构

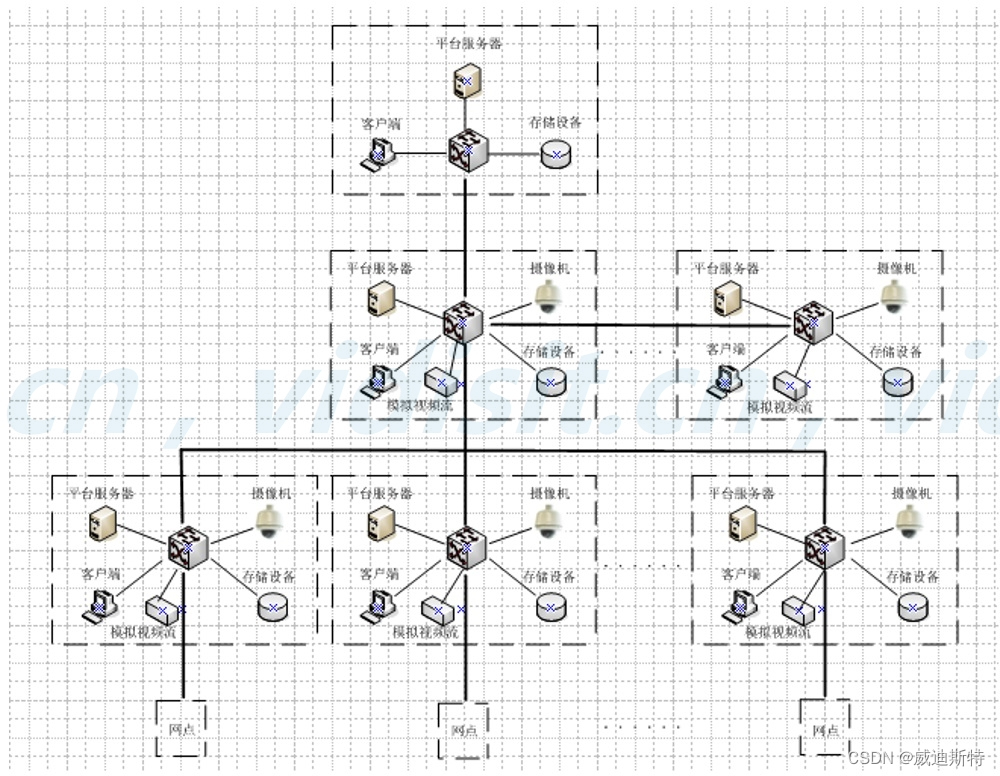

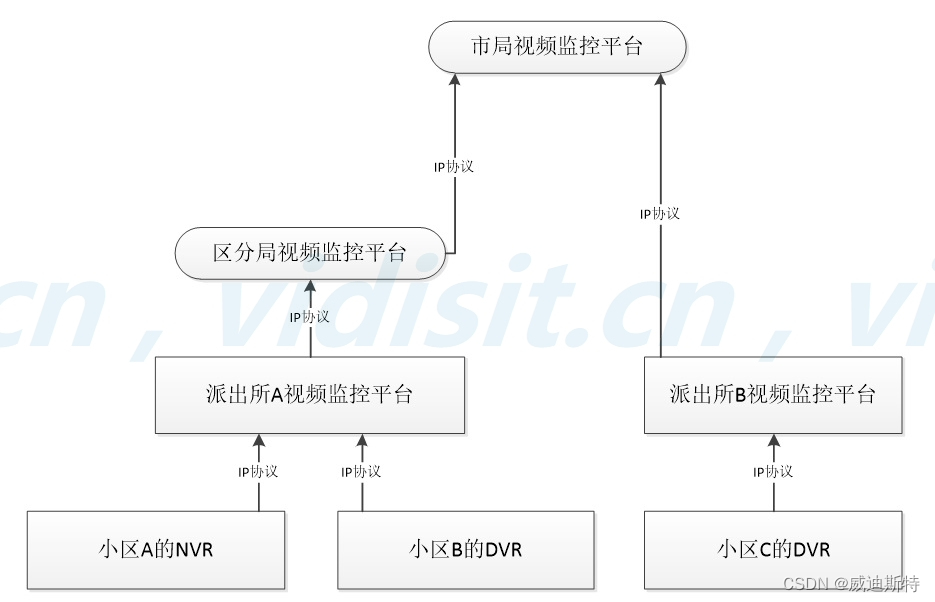

系统可采用多级横向级联结构，按照管理职能划分等级，各总控中心分别管理其下级监控中心，并通过横向流媒体级联，实现各总控中心的互联互通。各总控中心管理权限各自分开，互不干扰。

2.5异构平台级联要求

第三方异构平台，满足跨区域互联互通及视频数据整合，需获得国家标准关于跨区域视频共享级联标准的检测认证证书：满足GB28181视频共享互联国家标准，并获得相关的权威认证。

若干个相对独立的区域视频监控系统以联网单元为核心，通过IP传输网络，实现跨区域视频监控资源的共享。跨区域监控网络系统是指其中的监控资源、用户终端、监控中心等通过联网单元进行SIP协议转换，实现区域监控网络系统之间的互联互通、资源共享。

2.6总体系统架构

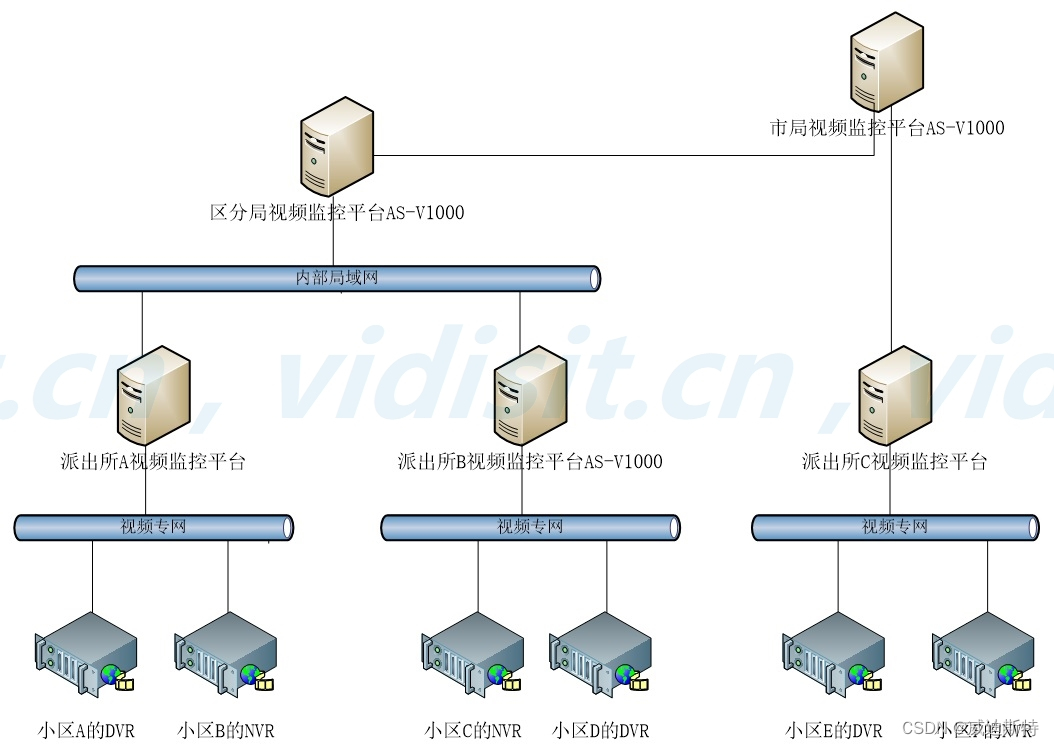

2.6.1．系统原理图：

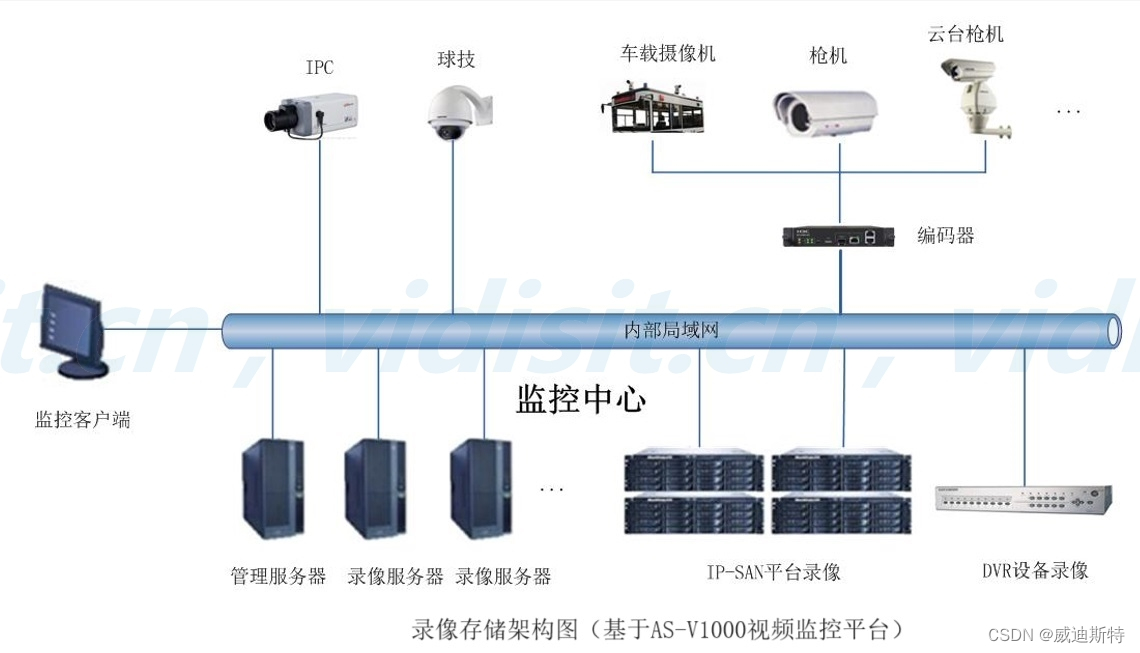

上图是系统整体网络架构。系统采用多级架构进行建设，按照管理职能划分等级，总控中心为一级监控中心、各派出所监控区域为二级监控中心、各小区区域为前端视频数据采集。各派出所监控中心是本项目的核心部分，负责对全市各监控小区区域的用户、角色、权限、视频监控资源、各种服务器进行统一配置管理。

前端的各小区的视频图像信息经过视频专网直接上传到派出所监控管理中心，市局一级总控中心统一对其所属视频信号资源等进行统一规划部署，按照权限的设置对不同的地区实行不同的区域管理，各派出所分控中心直接从二级监控管理中心的流媒体直接取视频实时流到分控中心客户端上显示监控画面，只能监看和回放其区域管辖小区内的视频信号资源图像，涉及到其他地区的视频信号则不能进行预览和回放，对一些重要隐私部位的图像也设置了画面监控权限，一般操作人员不能进行监看和回放，只有涉及到与此相关业务部门的领导和相关的部门负责人才可以监控重要图像。

总的来说是在统一多层次的指挥体系覆盖下，不同层次的指挥系统承担不同性质、不同地区的事件处理，并形成分工协作的关系，图像联网监控体系的所有环节都得到有效连接，从而保持对突发事件的高度敏感和快速反应。
