利用Proteus和Keil 5联合仿真来实现C51单片机对电机控制的仿真是一个很好的方法,这样可以对电机进行精确的控制,从而满足你想要的电机转动的需求。我设计的就是利用一个button对三个电机进行控制同时三个电机是按照顺序依次进行转动的。
1. 在Proteus中创建电路
- 添加单片机:在Proteus的组件库中找到并添加C51单片机到电路图中。
- 添加电机模型:找到一个电机的模型,并添加到电路图中。
- 连接电路:使用导线将单片机的I/O端口连接到电机的控制端口。
- 添加电源和其他必要组件:确保电路有足够的电源供应,以及其他任何必要的组件(如电阻、电容等)。

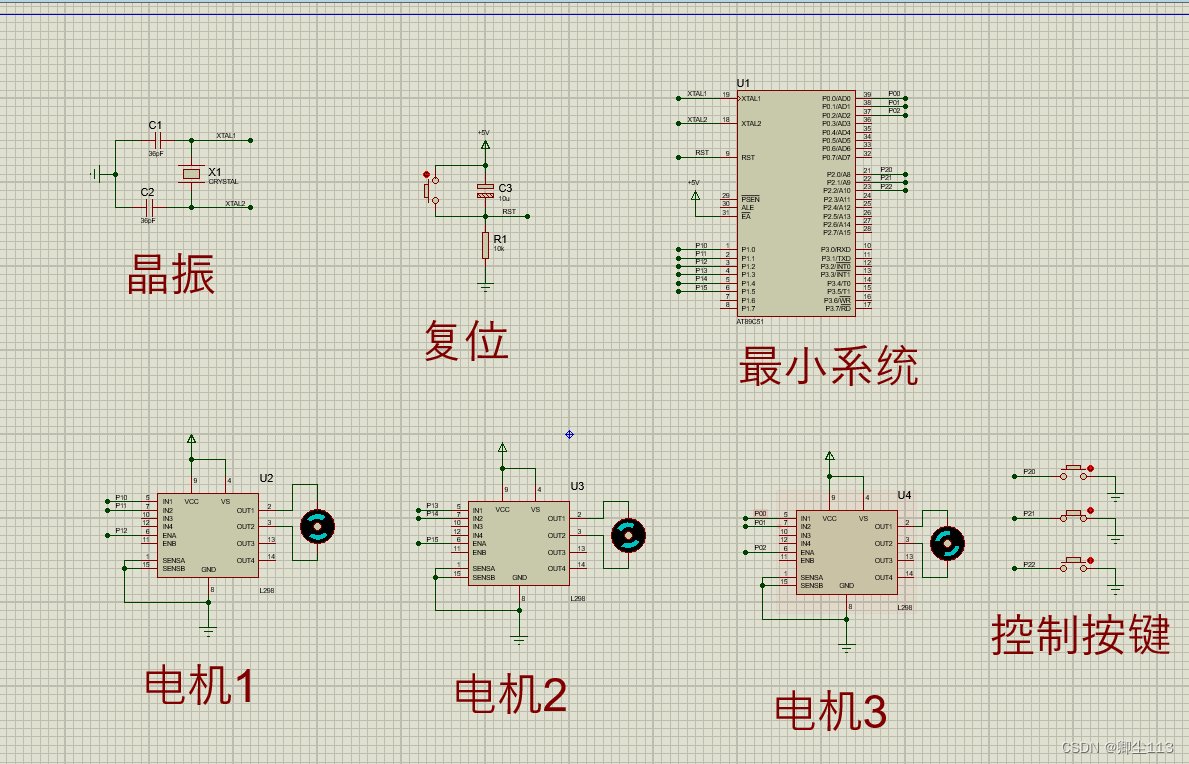

- proteus画整体电路图如下所示。
2. 在Keil 5中编写代码
- 创建新项目:在Keil 5中创建一个新的C51项目。
- 编写代码:编写用于控制电机的代码。这可能包括初始化单片机的I/O端口,以及编写用于控制电机启动、停止、加速、减速等功能的函数。
- 编译和生成hex文件:编译你的代码,并生成一个hex文件。这个文件将被用于Proteus中的仿真。

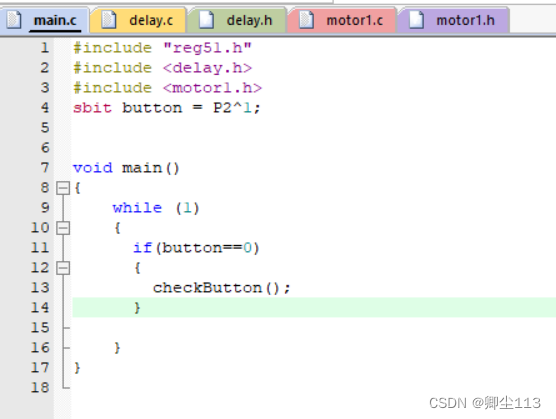

- 代码如图所示。
3. 仿真过程
20240429
